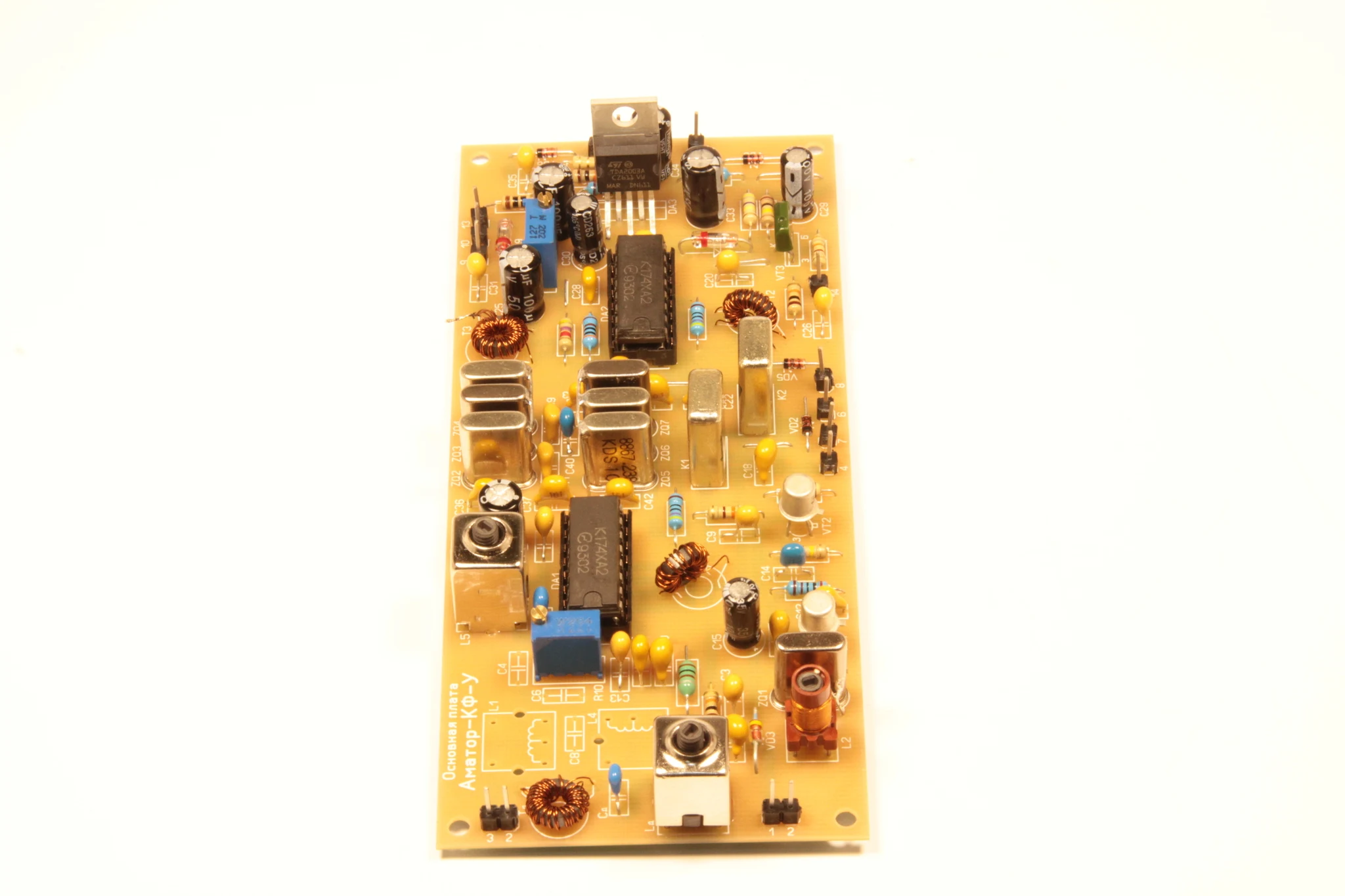

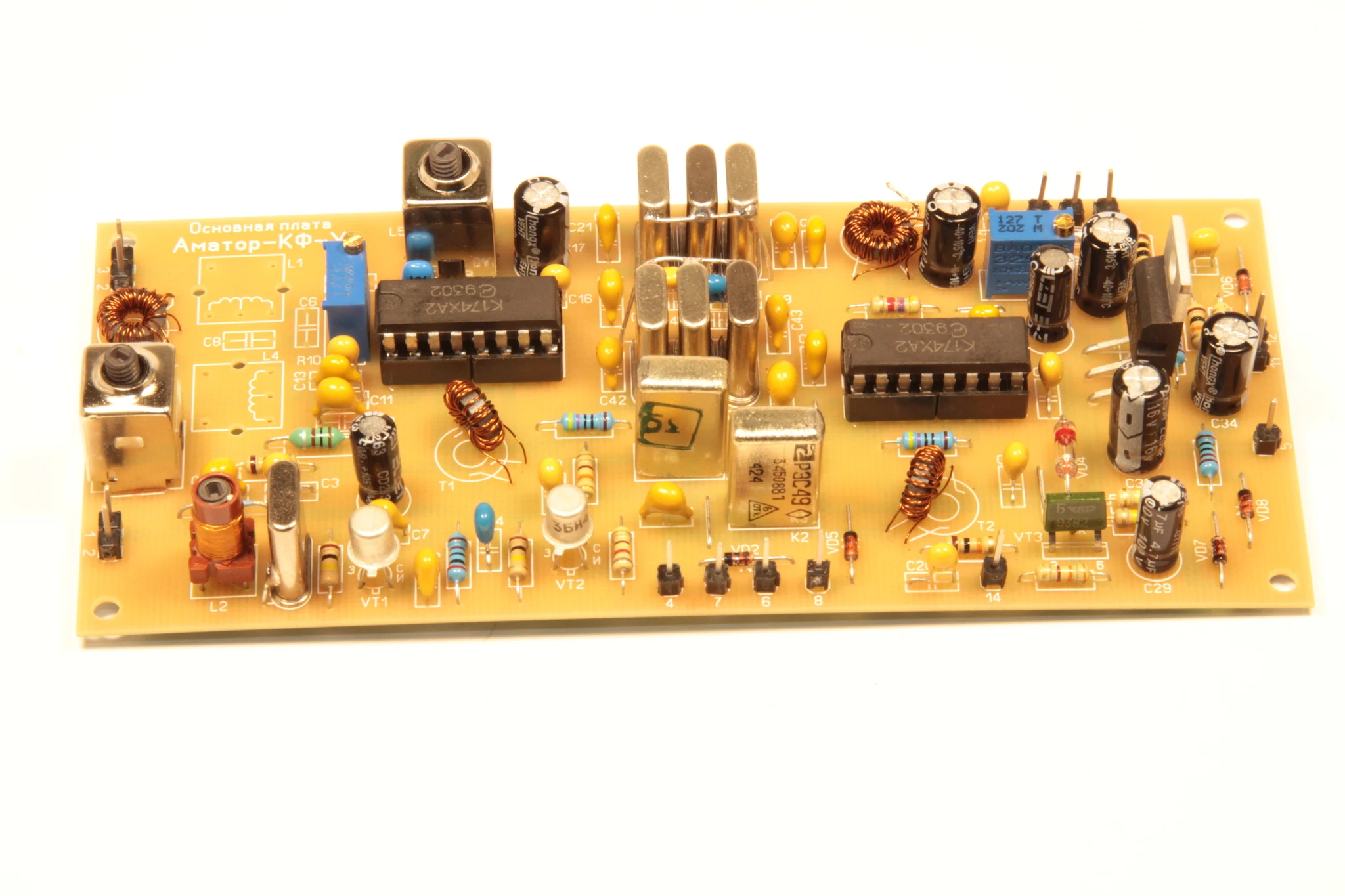

Набор самостоятельного изготовления основной платы трансивера «Аматор-КФ-У»
Благодаря использованию интегральных микросхем появилась возможность создать компактный трансивер, не имеющий дефицитных комплектующих и простой в настройке. Конечно, такой простой аппарат не обладает высокими динамическими параметрами и его можно рекомендовать как трансивер начинающего радиолюбителя либо как вспомогательный мобильный трансивер.
Базовый вариант трансивера на диапазон 160 м. Параметры трансивера следующие:
- диапазон рабочих частот 1830…2000 кГц; - род работы …………………………...SSB;
- чувствительность при отношении сигнал/шум 12 дБ, не хуже………………////…..1 мкВ;
- избирательность по соседнему и другим побочным каналам приёма, не хуже….60 дБ;
- диапазон действия системы АРУ, не менее…………………………………///////…… 60 дБ.
- пиковая выходная мощность на нагрузке 50 Ом, не менее…………………///………5 Вт;
- подавление побочных каналов в режиме передачи, не хуже ………………///…….40 дБ;
- ток потребления, не более…………………………………………………………….0,6 А.
Используя основную плату «Аматора-КФ-У», нетрудно изготовить трансивер на все любительские диапазоны.
Функционально трансивер разбит на три узла: основная плата, ГПД и блок усилителя мощности.
ВНИМАНИЕ! На печатной плате реализована схема доработки трансивера для подключения внешней платы ДПФ-4, то есть трансивер Аматор будет работать на четырех диапазонах.
Набор платы ДПФ-4 доступен в разделе Диапазонных полосовых фильтров.
Для полноценной реализации трансивера к основной плате необходимо добавить следующие компоненты:
- ГПД или синтезатор частоты (рекомендуем простой синтезатор частоты на микросхеме Si5351)
- Усилитель мощности (рекомендуем использовать авторский вариант
- УМ Аматор - в наличии в разделе Усилители мощности)

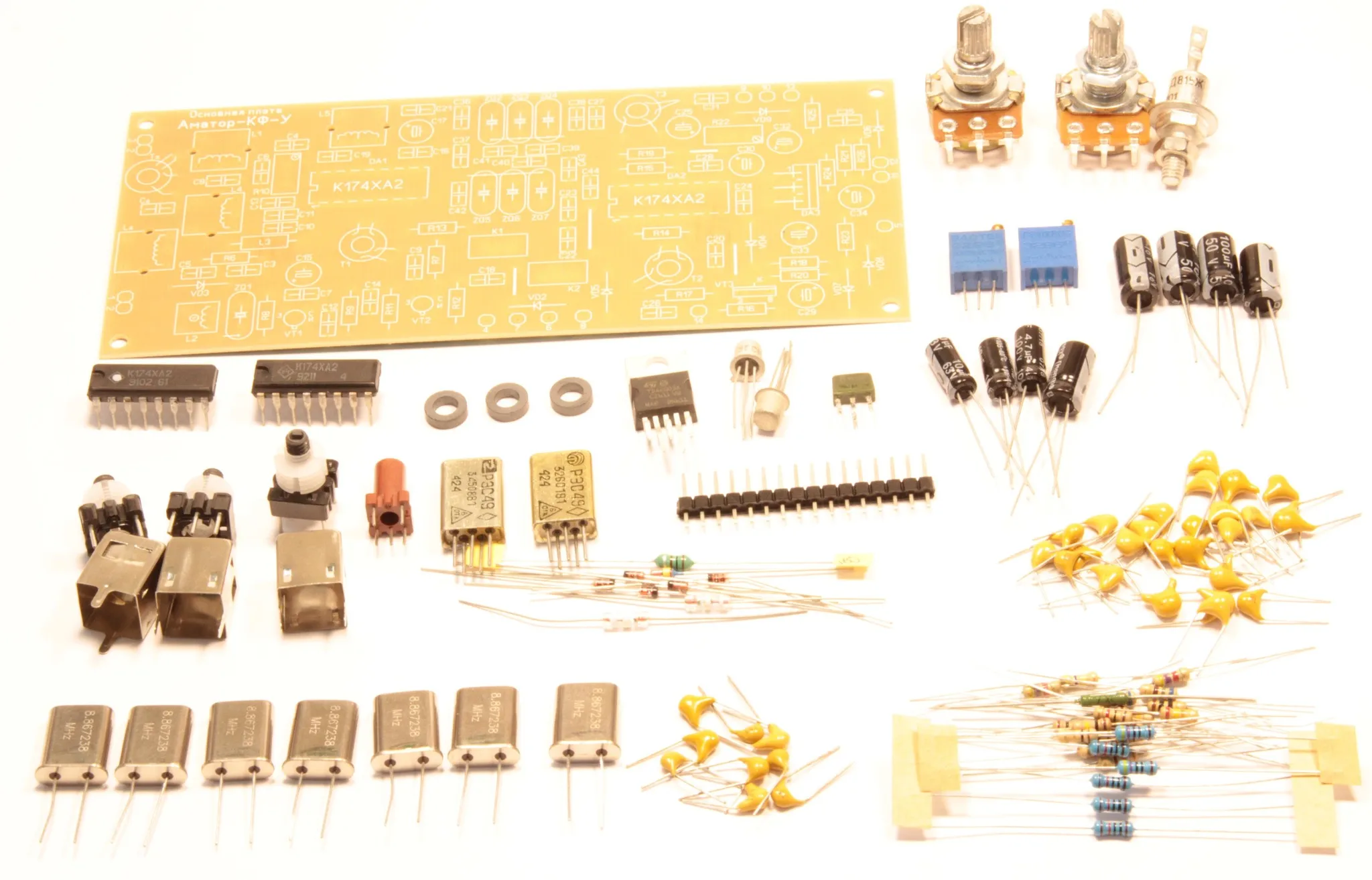

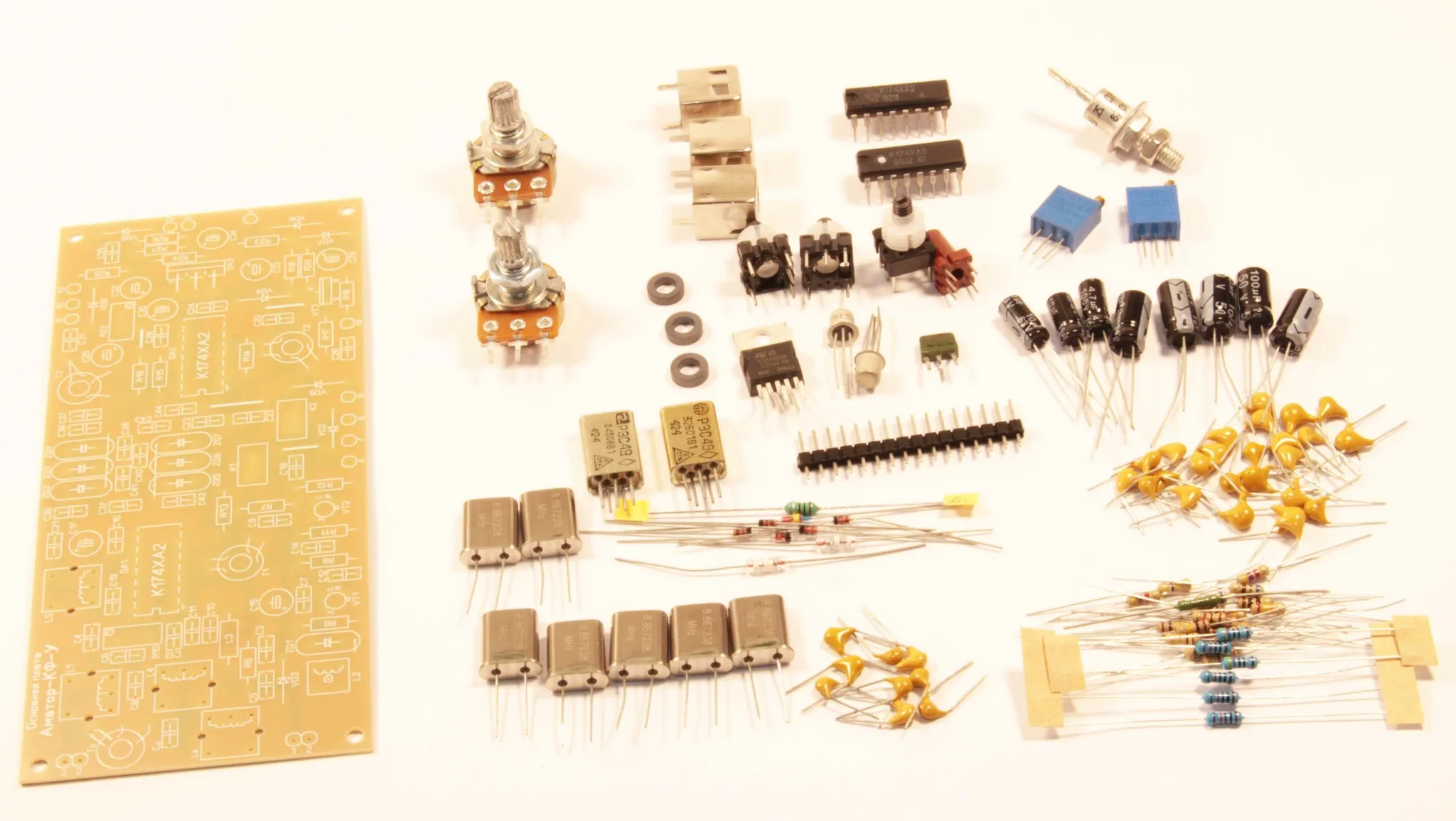

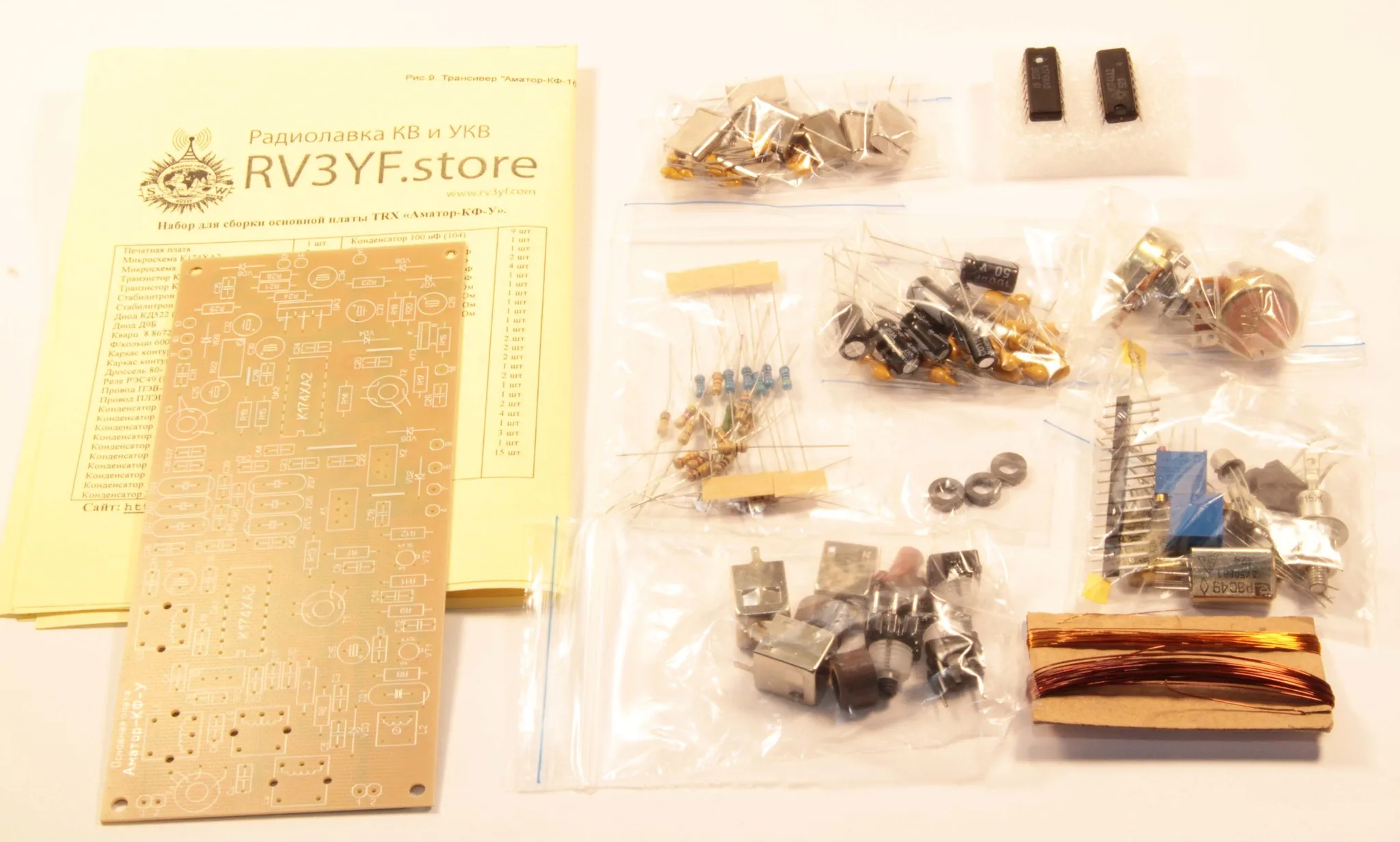

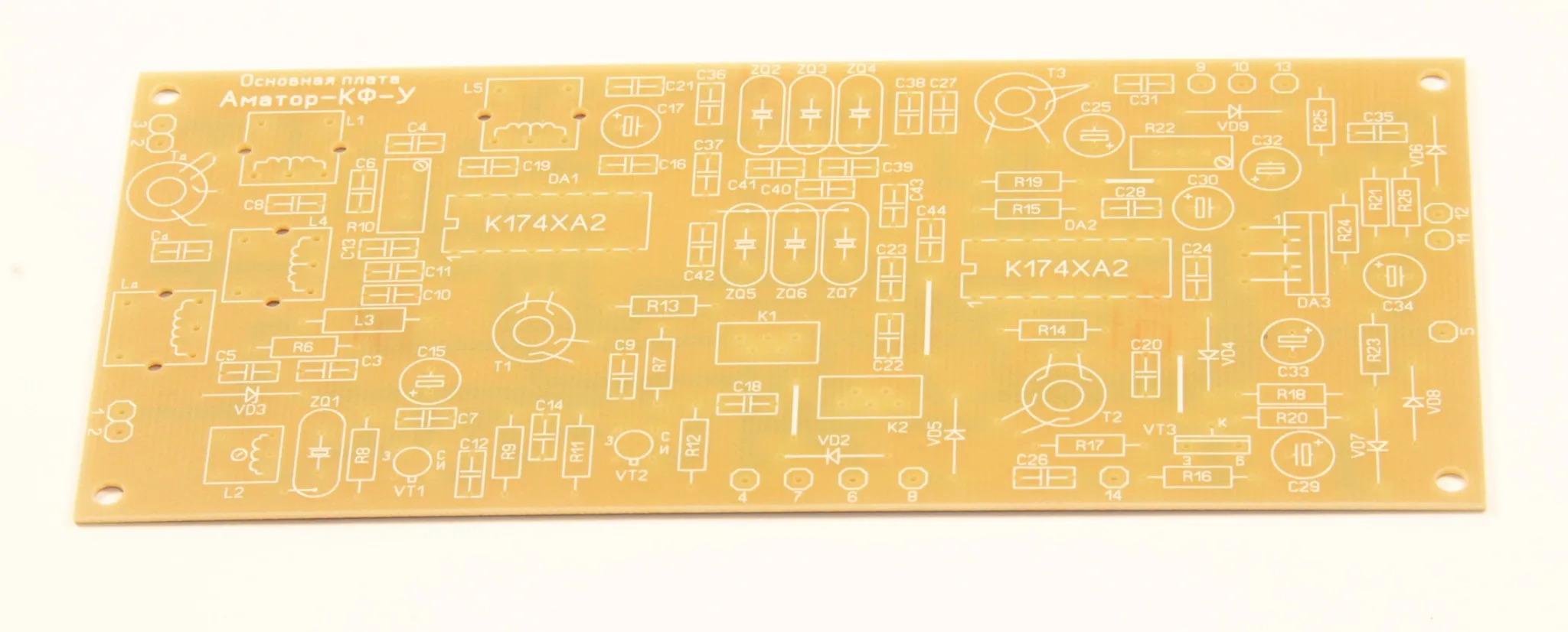

Состав набора: печатная плата, набор изготовления КФ на 8,865 МГц, все микросхемы, транзисторы, диоды, реле, каркасы контуров, конденсаторы и резисторы
Документация и схемы можно скачать на нашем сайте RV3YF
