Предназначено для включения обогрева заднего стекла на фиксированное время при подаче напряжения на «обмотку» реле. Применяется на автомобилях ВАЗ 2104-2115, Нива, Приора, Калина, АЗЛК 2141 и других, в которых предусмотрена установка реле обогрева заднего стекла (типа 90.3747-10) в штатный блок реле и предохранителей и управление реле осуществляется плюсом.

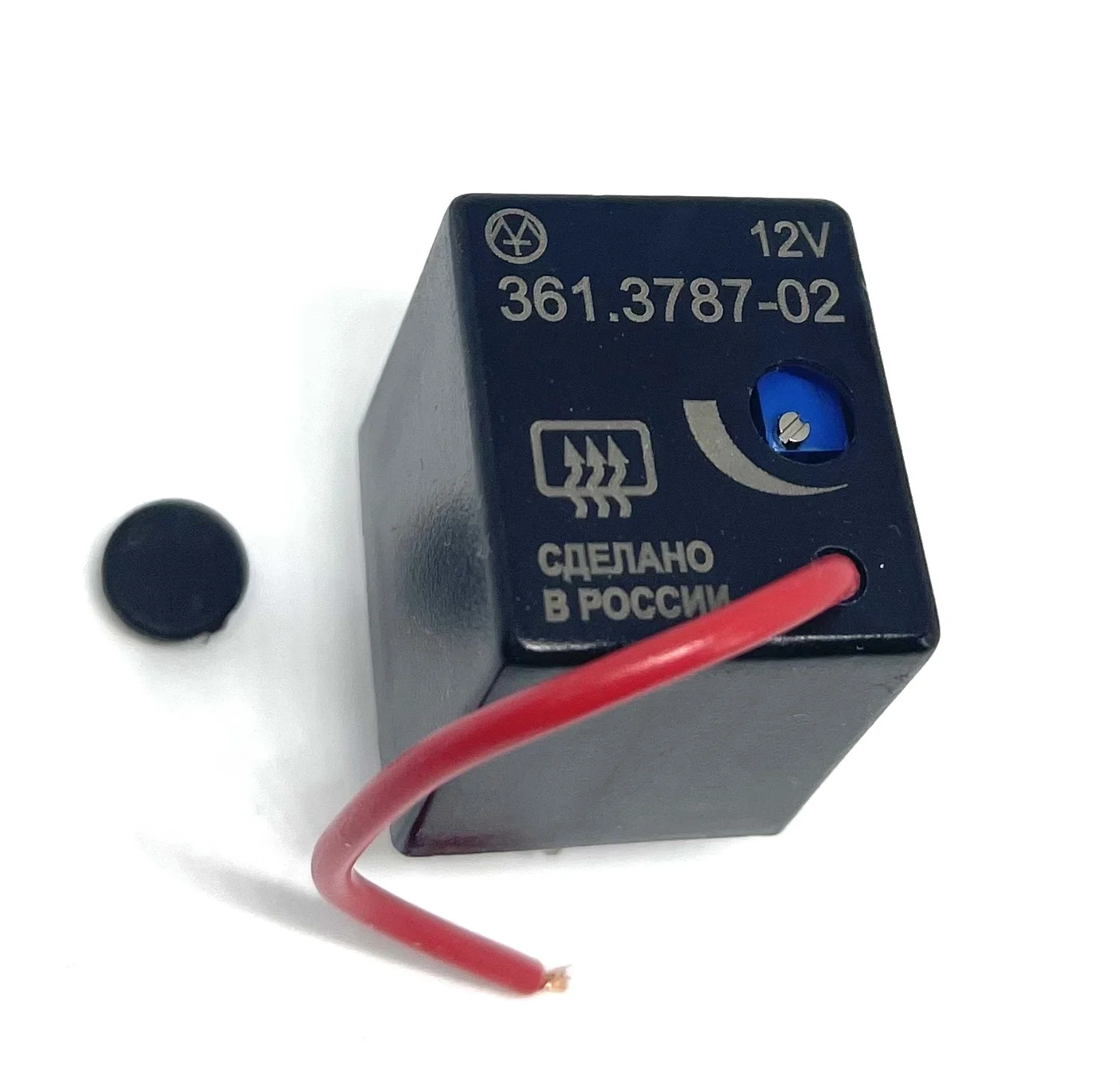

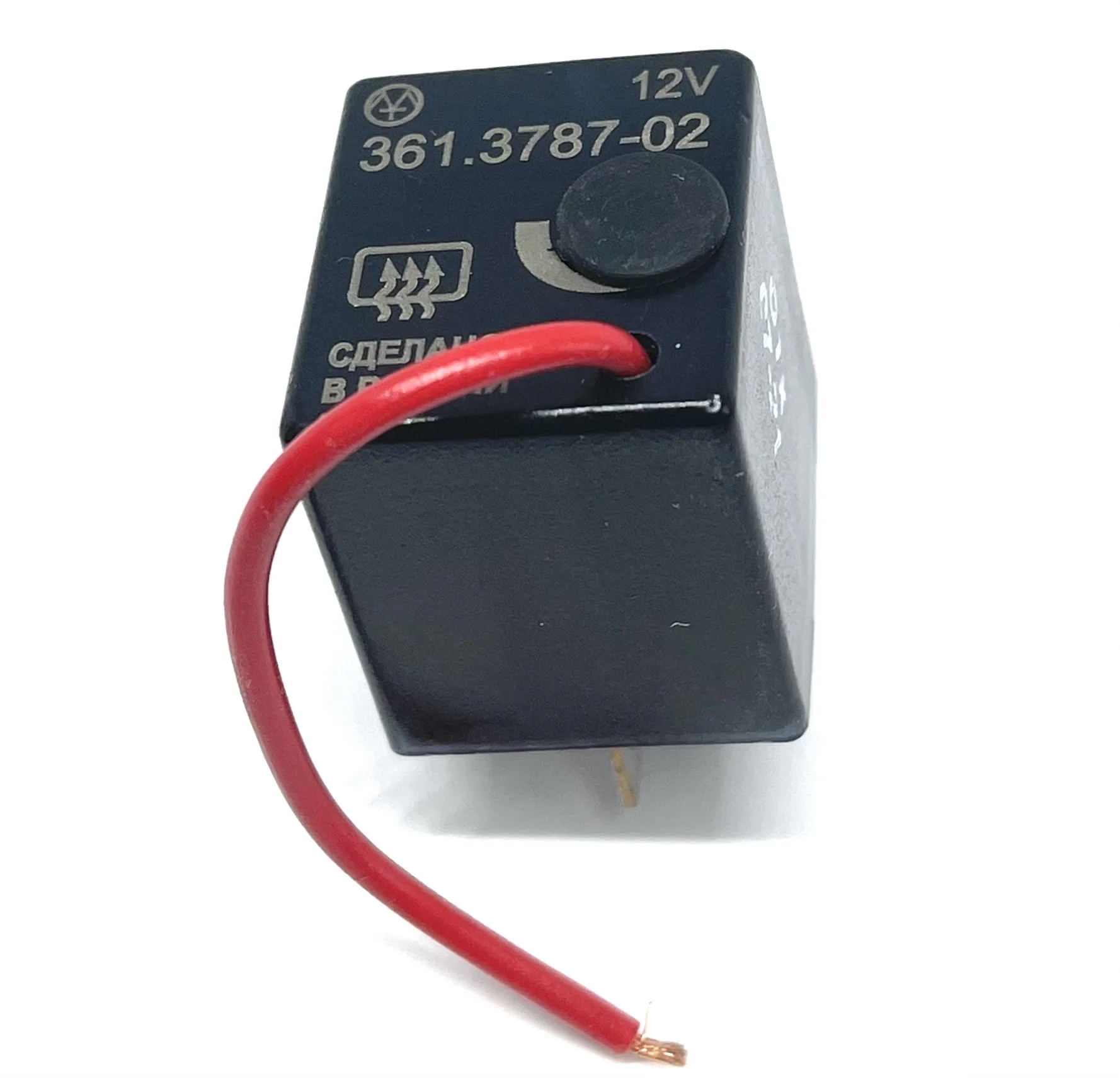

Реле выпускается со встроенным таймером и имеет возможность ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного многооборотного резистора через отверстие в корпусе реле. Для диагностики срабатывания предусмотрен светодиод. Удобство визуального контроля настройки времени обеспечивается благодаря прозрачному корпусу изделия.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

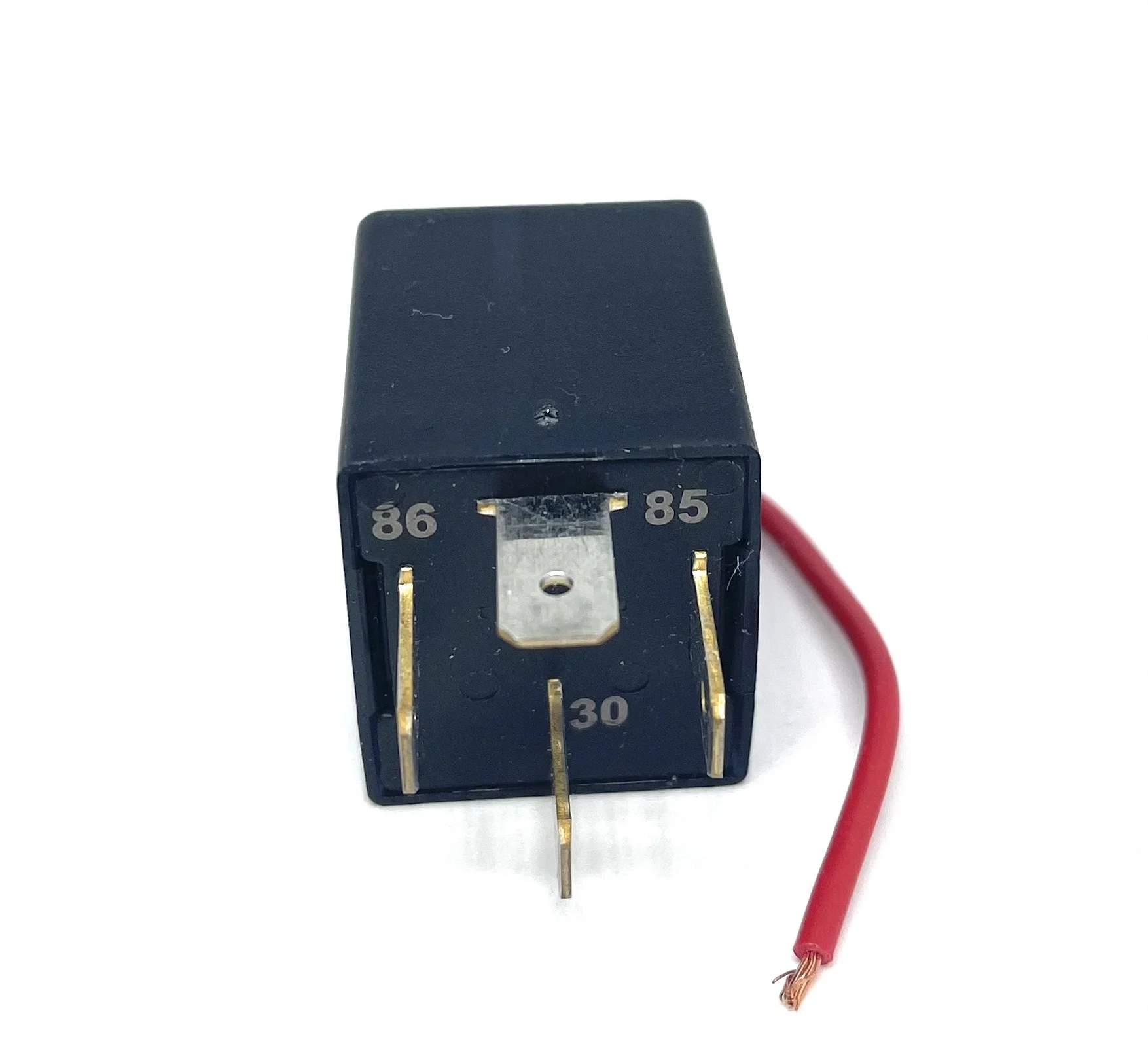

1 Установка и подключение1.1 Установить реле в блок на место штатного реле обогрева заднего стекла (типа 90.3747-10) или мини-реле (типа 98.3747-10) с использованием переходника.1.2 Подключить провод (выходящий из корпуса реле) в электрическую цепь, в которой после включения зажигания появляется “плюс”, любым удобным способом (например, с помощью ответвителя предохранителя).
2 Рекомендации по эксплуатацииРеле готово к работе после включения зажигания.Управление работой реле осуществляется штатной кнопкой включения обогрева заднего стекла.2.1 Включение обогрева стекла и запуск таймера выполняется нажатием кнопки. Принудительное отключение обогрева осуществляется повторным нажатием кнопки, а также после выключения зажигания.2.2 Повторное включение обогрева осуществляется:2.2.1 Нажатием кнопки - при использовании нефиксируемой кнопки.2.2.2 Отжатием кнопки и нажатием ее вновь - при использовании кнопки с фиксацией. Регулировка времени работы осуществляется до включения реле.
Технические характеристики:
Название
Показания
Номинальное напряжение, В
12
Время работы таймера, мин
1-30
Подстроечный резистор, об
11
Максимальный ток коммутации, А
25
Габаритные размеры, мм
40х28х25
Масса, г
30
