Последнее обновление: 09.03.2022

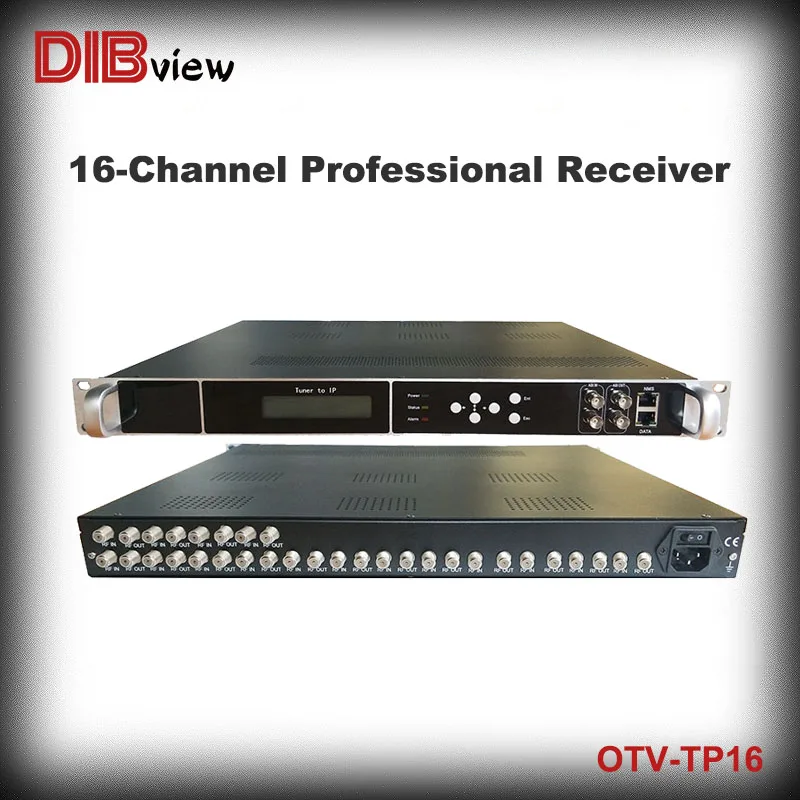

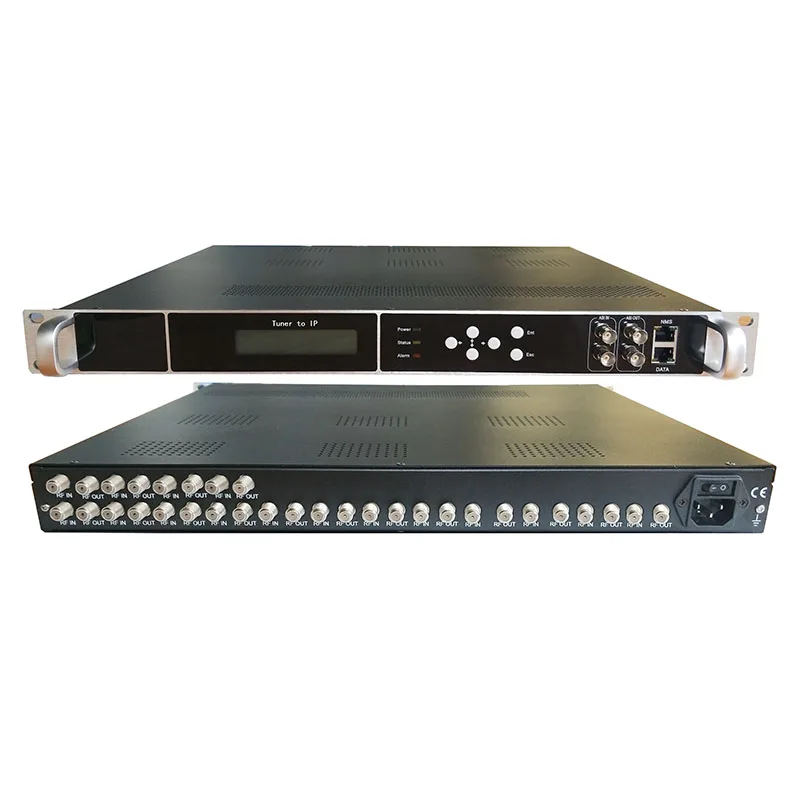

OTV-TP16 16-канальный видеорегистратор тюнер IP Шлюз высокой плотности, FTA профессиональный процессор TS оснащен многоканальной независимых тюнеров, который может быть любым из входных сигналов DVB-S2/S/ATSC/DVB-C/DVB-T/ISDB-T/DTMB), демодуляции к TS и инкапсуляции выходного ip-пакета с помощью 256 * SPTS и 4 * MPTS каналов одновременно. Он интегрирован с демодуляцией тюнера с функцией ASI input & gateway, которая может демодулировать от Max. 16 тюнеров и непосредственно преобразует TS из DVB-ASI, затем выводит IP посылка через различные IP адреса и порты.
OTV-TP16 позволяет использовать все-IP передовые технологии, что приводит к более масштабируемому и недорогому переходу к услугам на основе IP. Он распределяет любые HD и SD нешифрованных каналов тюнеров на неограниченное количество ТВ s по существующим кабелям TV coax с идеальным качеством в реальном времени на любом расстоянии. Это идеальное решение для сред, где у вас есть большое количество воздушных каналов, и используется в основном для среднего ip-телевидения, отеля, развлекательных объектов, образовательные системы вещания в школах и государственных зданиях или любые виды исходных сигналов преобразуются в средах кабельного телевидения в условиях ограниченного бюджета.
OTV-TP16 может использоваться в некоторых из самых известных баллистических парков в мире, это идеальное решение для условий, где у вас есть большое количество дисплеев, таких как стадионы, развлекательные объекты, или среды вещания. Этот шлюз DVB-IP разработан специально для сред с высокой плотностью каналов, где быстрое размещение, простое управление и совместимость имеют критическое значение.
Ключевые особенности:
До16 FTA тюнеров RF(DVB-T/DVB-C/DTMB/ISDB-T/ATSC) вход
Два отдельных входа ASI для внешнего мультиплексирования TS
Два отдельных выхода ASI
Одновременно4 * MPTS и 256 * SPTSБолее UDP/RTP IP out в шлюзе тюнеров
4 отдельных мультиплексирования и вверх-конвертер модулирования прилегающего перевозчика
Выбирается значение PCR PID так же, как видео PID
Поддержка LCN (логический номер канала)
16DVB-S/S2 Входная поддержка Biss
PSI/SI для редактирования и вставки
ПИД ремапинг и фильтрация
Поддержка коррекции PCR и настройки интервала PCR
Превосходные плечи и отличное качество модуляции MER
Низкое энергопотребление и высокая надежность с MTBF (среднее время между сбоями) ≤ 87600 часов.
Простое в использовании управление системой через Интернет
Низкая цена за канал, конкурентоспособная цена
Технические характеристики:
Товар
Описание
FTA тюнер
Номер
16 тюнеров FTA In/Loop Out
Тюнеры
DVB-S/S2/DVB-T/ATSC-T/ISDB-Tb
Коннектор
F-female Тип
Тюнер DVB-S/S2
Входная частота
950-2150 МГц
Скорость символа
2 ~ 45Mbauds(DVB-S QPSK)
1 ~ 45Mbauds(DVB-S2 QPSK)
2 ~ 30Mbauds(DVB-S2 8PSK)
Сила сигнала
-65 ~ -25 дБм
Демодуляция FEC
1/2, 2/3, 3/4, 5/6, 7/8(DVB-S QPSK)
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
(DVB-2 QPSK/8PSK)
Свернутый
0,20; 0,25; 0,35 (только DVB-S)
Режим демодуляции
QPSK, 8PSK (только DVB-S2)
Выбор полярности LNB
0, 13 в, 18 в выбор
LNB Диапазон выбора тона
0/22 кГц выбор
Входное сопротивление
75 Ом
FEC (скорость кода)
1/2,2/3,3/4, 5/6,7/8
ATSC-T вход тюнера
Частотный диапазон
50-860 МГц
Основные справочные спецификации.
ATSC A/53
Входной уровень
От-34 до + 40 дБмВ
Созвездие
8-VSB
Полоса пропускания
6 МГц
DVB-T/T2 тюнер вход
Входная частота
146-861 МГц
Полоса пропускания
6 м, 7 м, 8 м
DVB-C вход тюнера
Тип
Женский 75 Ом
Созвездия:
QAM 16/32/64/128/256
Частотный диапазон
Диапазон: 51-859 МГц
Уровень входного сигнала
От-20 до + 20 дБм (64QAM)
ISDB-T вход тюнера
Частотный диапазон
152 ~ 862 МГц
Уровень входного сигнала RF
-70 ~ -25 дБм
Созвездие
DQPSK, QPSK, 16QAM, 64QAM
Ширина банта
6 м, 7 м, 8 м
DVB--ASI вход
Соединитель
BNC female, 75Ω
Уровень сигнала
200-800mVp-p
Длина пакета
188 байт
Максимальная скорость передачи бит на порт
≤ 100 Мбит/с
Количество входных портов
Два отдельных порта ASI
Мультиплексирование
Максимальный ПИД ремапинг 180 входов на канал
ПИД ремапинг автоматически или вручную
PSI/SI
SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Insert
Точная регулировка PCR
Максимальное количество
4 mux ДЛЯ RF и 1 Mux для MPTS IP out в модуляции
4 Mpts IP out в шлюзе тюнеров
Выход потока
DVB-ASI
2 отдельных ASI, 75Ω, BNC, 188 байт
MPEG-2 TS поверх DVB-ASI (EN 50083-9)
Выбираемое зеркало любого MPTS или RF канала
Порт RJ45
100/1000M GbE порт
Одновременный выход с 256 * SPTS и 4 * MPTS
MPEG-2 TS через UDP, одноадресную и многоадресную передачу
MPEG-2 TS над RTP/RTSP
Настраиваемый размер пакета (2-7)x188Bytes
Фильтр Null Packet
Выбор лимита SPTS
2,3 м, 2,5 м, 2,9, 3,3 м, 3,8 м,
4,6 м, 5,7 м, 7,6 м, 11,5 М, 23 м
Управление
ЖК/клавиатура, управление веб/NMS, удаленное обновление
Отключение памяти, Сохранение настроек для автоматической загрузки после перезагрузки
Рабочая среда
Гарантия
3 года с бесплатной телефонной поддержкой
Питание
AC 110V ± 10% В переменного тока, 50/60 Гц или AC 220V ± 10% В переменного тока, 50/60 Гц
Энергопотребление
55 Вт
Рабочая температура
0 -50 °C
Температура хранения
-20-80 °C
Размеры
482 мм x 382 мм x 44 мм

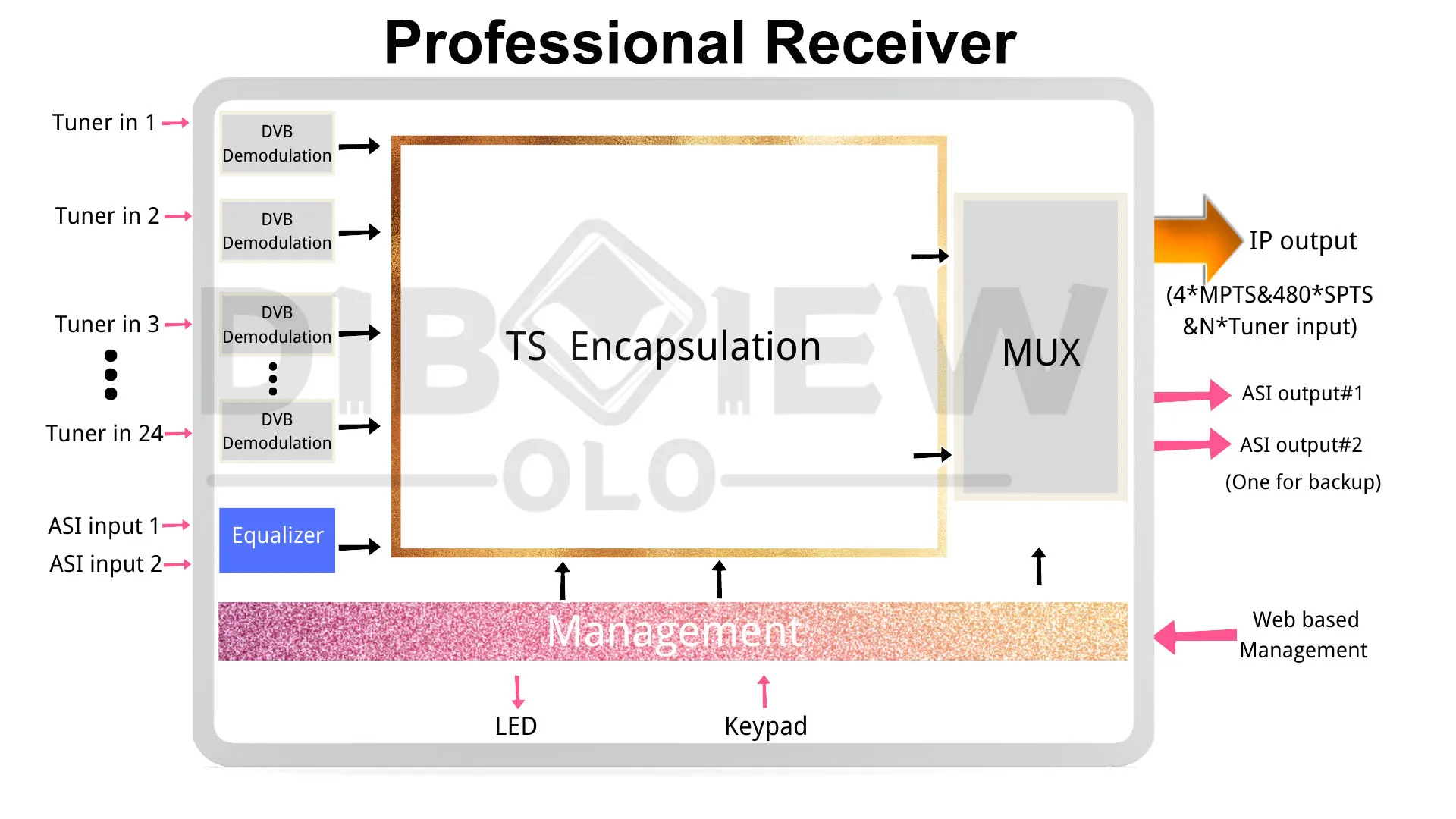

Ключевая схема
