0,1Секунды (мин) до 999 минут (макс) непрерывно регулируется.
Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт.
Характеристики и использование модуля:
Для быстрого включения и выключения цепи неограниченное количество переключений;Процесс проведения и резки не создает шума, нет искры, Нет электромагнитных помех;По сравнению с электромагнитными релейными продуктами, более длительный срок службы;Параллельный привод dual-MOS, более низкое сопротивление, более ток, сильная мощность; При комнатной температуре, рабочий ток до 15а, мощность до 400 Вт, для наиболее эффективного использования оборудования;Очень удобный способ управления двигателем, освещением, светодиодный, двигатель постоянного тока, микронасосы, СОЛЕНОИДНЫЕ клапаны и т. д.Основные характеристики:
Широкий вход напряжения (5 ~ 36 В), большинство устройств можно использовать, очень удобно;Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.Увеличьте режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически Выключите монитор, при любом пробуждении ключа;Вы можете задать различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;После выключения модуля все настройки параметров не теряются.Режим работы:
P1:Триггерный сигнал, реле включено время «OP», а затем Отключено; В «OP» время, следующим образом:
P1.1:Сигнал срабатывает снова, недействителен
P1.2:Сигнал срабатывает снова, часы сбрасываются
P1.3:Сигнальный триггер снова, выключите реле, остановите часы;
P-2:Триггерный сигнал, реле выключено «CL» времени, реле на «OP» время, а затем отсоединить реле;
P3.1:Триггерный сигнал, реле включается после времени «OP», реле выключается «CL», затем рабочий цикл, если период триггерного сигнала, реле выключено, остановить часы; Количество циклов ("LOP") может быть установлено.
P3.2:Без запуска сигнала, реле включено время «OP», реле выключено время «CL», и было Велоспорт; Частота («LOP») цикл может быть установлен;
P-4:Функция удержания сигнала. Если сигнал пускового механизма отключен, реле остается включено; Когда сигнал исчезает, после времени «OP» реле; Если другой сигнал во время синхронизации, время очищается;
Параметры продукта:
1: Рабочее напряжение: 5-36 в.

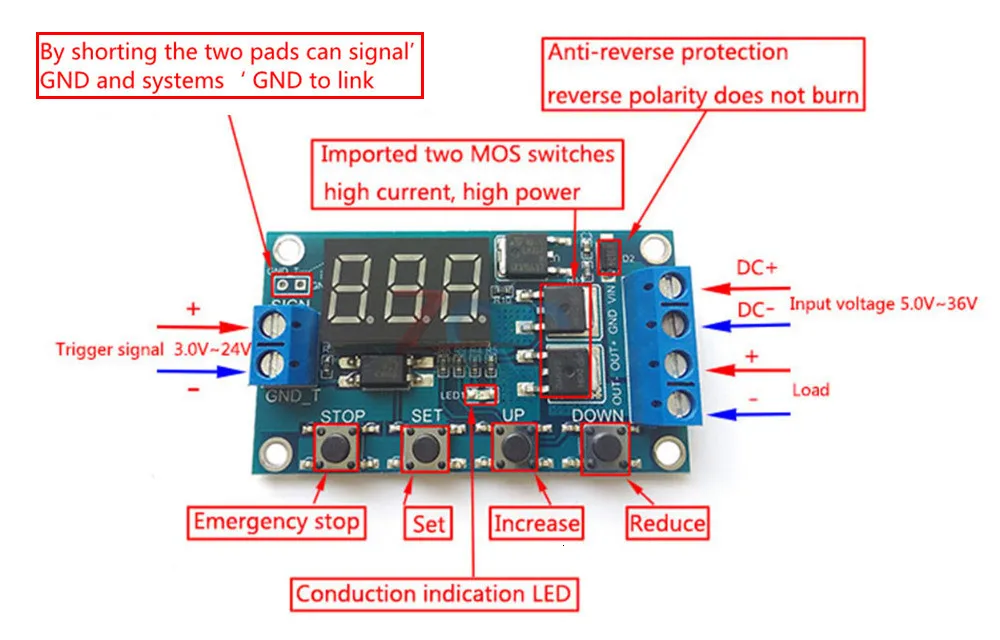

2: Источник запуска: Активные виды деятельности-высокая (3,0 V-24V), изоляция оптопары для могут улучшить системы способность анти-помех (клиенты могут также короткого замыкания соприкосновения).
3: Выходная мощность: 5 В-36 В постоянного тока, при комнатной температуре, непрерывный ток 15А, мощность 400 Вт! Улучшите условия рассеивания тепла, максимальный ток до 30А.
4: тихий ток: 20 мА; Рабочий ток: 50 мА

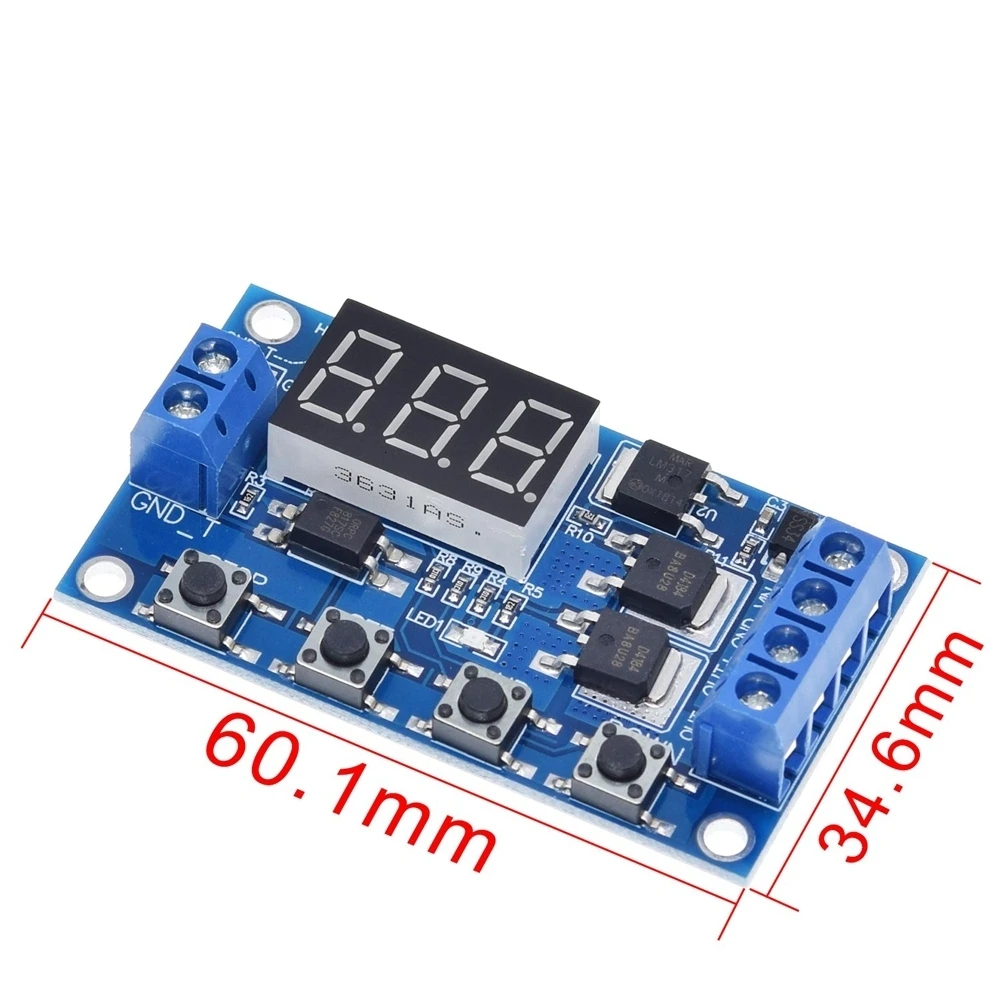

5: в течение всего срока эксплуатации: каким-либо времен переключения; Рабочая температура: от-40 до 85 °; Размеры: 6,0*3,4*1,2 см.
6: с изоляцией оптопары, улучшенной Защитой от помех, промышленная доска.
Обратите внимание:
Модуль является активным выходом, выходное напряжение равно входному напряжению.2.'DC +' и 'нагрузка +' это внутреннее короткое замыкание полюсов, но 'DC- ' и 'нагрузка-' полюсы во время использования не могут быть сокращены, в противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, это эквивалентная нагрузка, которая переносит электричество.
Диапазон времени
0,1 секунд (мин) до 999 минут (макс.) с плавной регулировкой
Как выбрать диапазон времени?
После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени;
XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунд.
X Десятичная точка вМесто десятилетия, Диапазон времени: 0,1 секунд до 99,9 секундX. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой для того, чтобыМесто десятилетия, Цифровой дисплей 03,2
Описание параметра: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---» представляет бесконечную петлю).
Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.
В главном интерфейсе (display 000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;
Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;
Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;
В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!
Как установить параметры?
Сначала прочтите инструкции, чтобы определить требуемый режим работы.Модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; Короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ P-4).Выберите режим (например, P3.2), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («---» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать знака после запятой, выберите временной диапазон (0,1 секунд до 999 минут); Короткое нажатие «комплект» Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.После установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!Основной интерфейс: IN реле не работает с отображением состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле.
Экран выбора режима:Нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы вернуться к главному экрану.
"Стоп" кнопки расширения:
Режим включения реле:
ВКЛ: реле позволяет проводить в режиме ON-time;Выключение: реле всегда закрывает проводимость;В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)
Режим сна:
Режим сна «C-P»: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;«O-d» нормальный режим: цифровой дисплей всегда открыт;Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-P» и «O-d», в котором текущее состояние мигает, а затем Вернитесь на главный экран.
Посылка включает в себя:
1 x цикл запуска таймер задержки переключатель 12V 24V монтажная плата MOS прибор Управление модуль
