JHEMCU F4-Openloger высокоскоростной последовательный порт с открытым исходным кодом, регистратор данных, Модуль блока управления полетом F4 Betaflight FPV

Многие пилоты привыкли к использованию различных программного обеспечения для анализа данных black box для регулировки параметров PID и фильтра. В настоящее время многие контроллеры полетов не имеют черных коробок большой емкости, а бортовой-всего 8-32 МБ, особенно для многих AIOs из-за ограничений пространства. Не удается разместить черный ящик большой емкости, поэтому в F4-openlager с открытым исходным кодом появился высокоскоростной Серийный порт.

Адрес с открытым исходным кодом: https://github.com/d-ronin/openlager

Источник питания: + 5 В

Интерфейс: UART

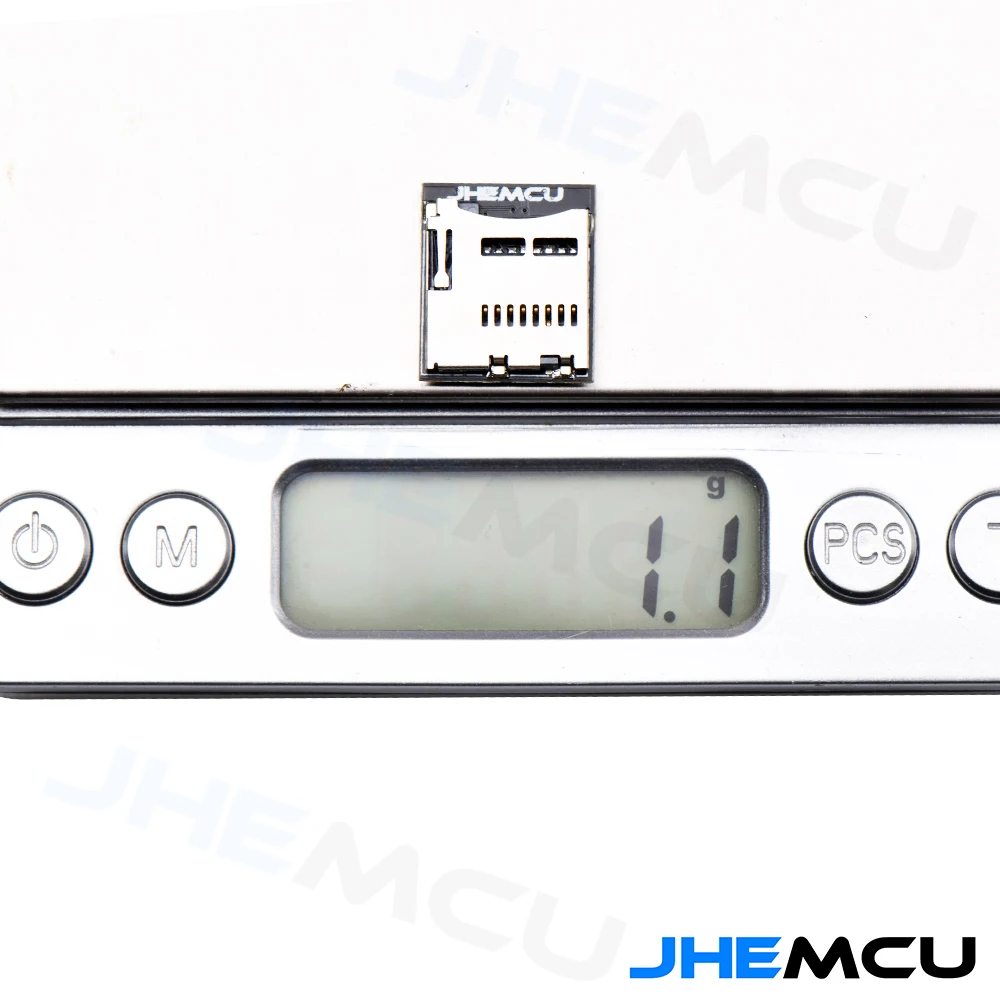

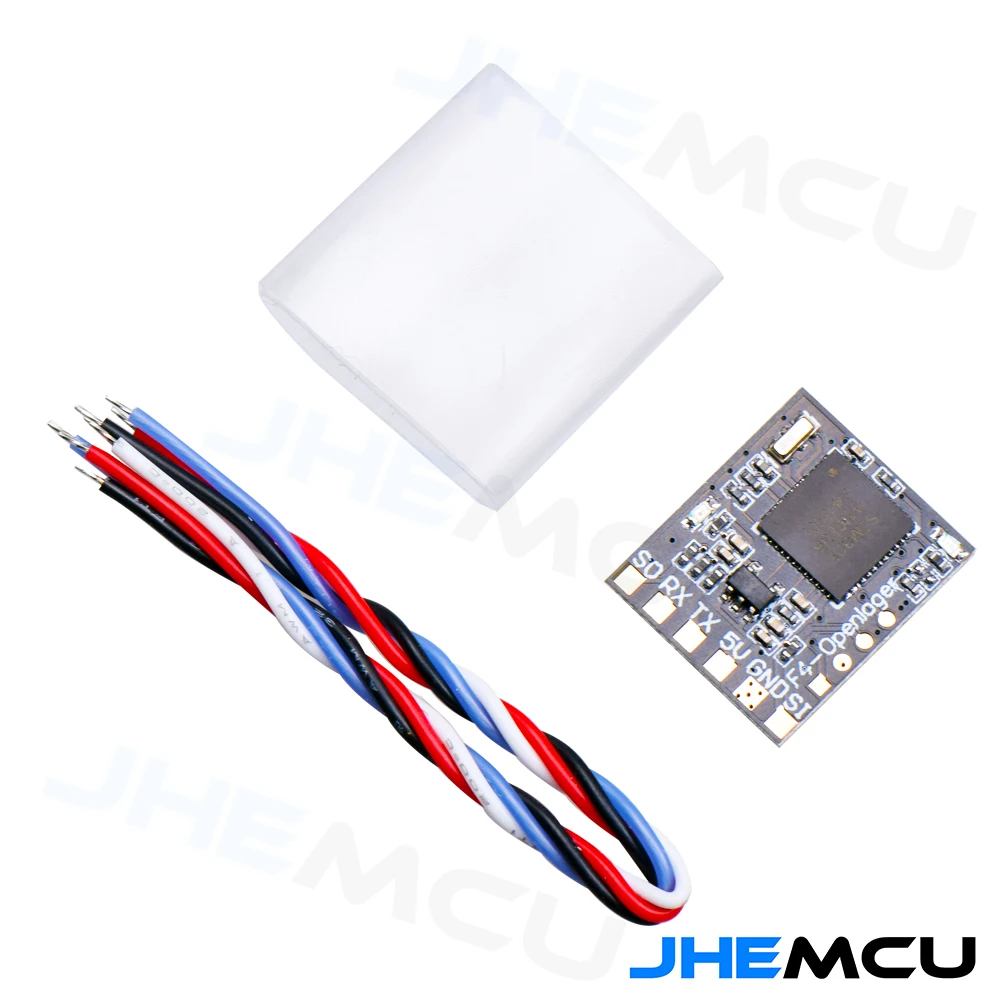

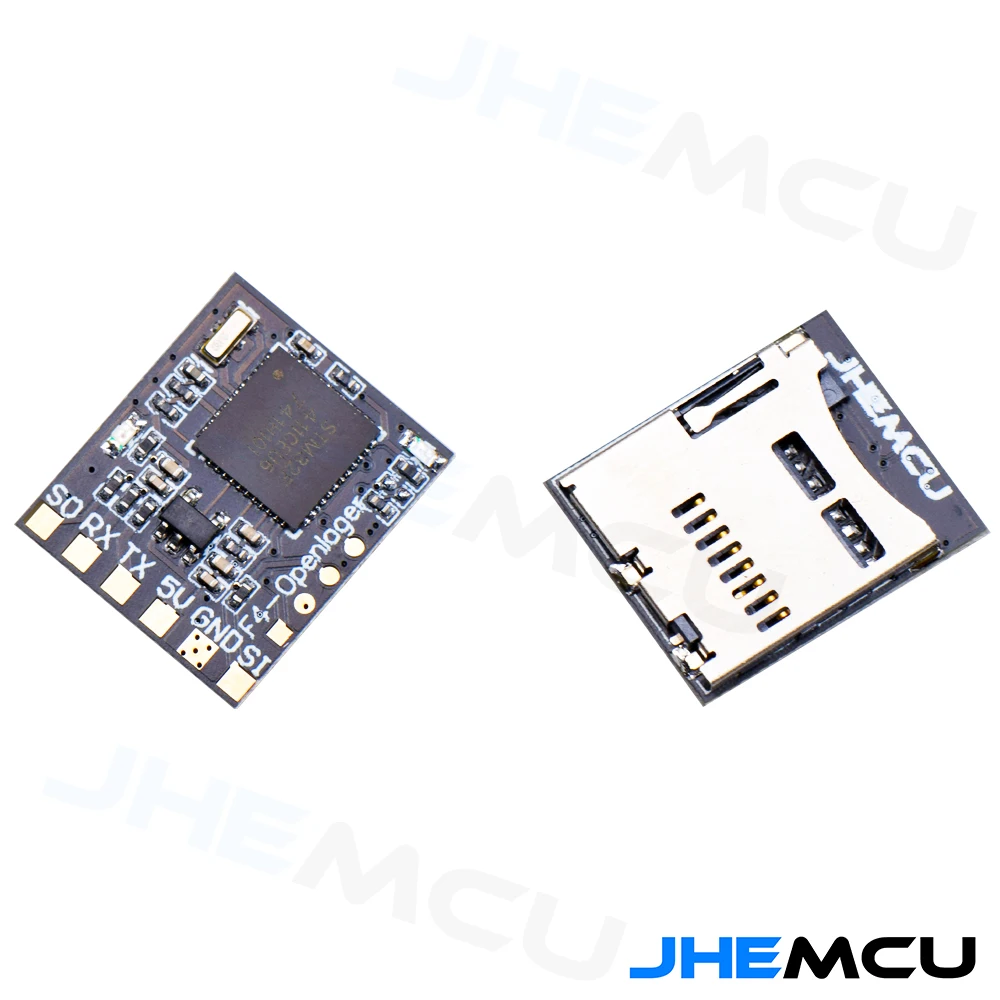

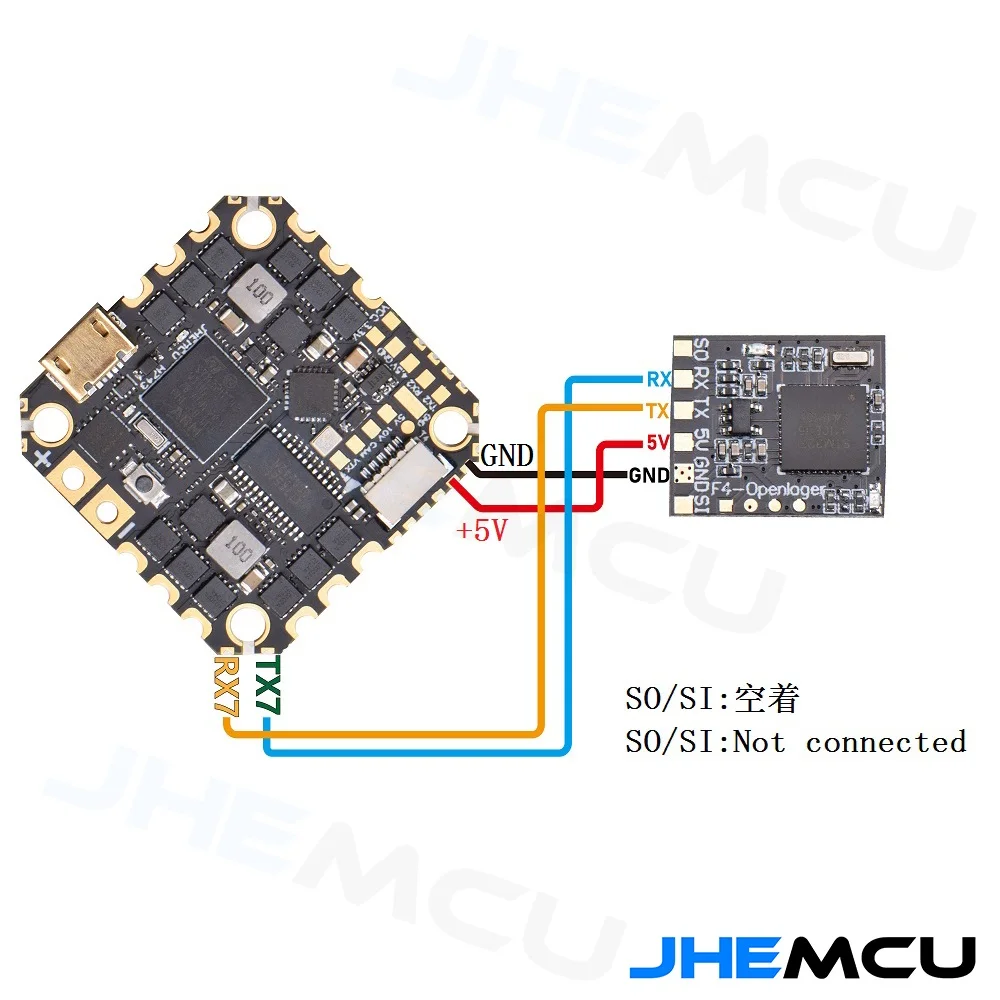

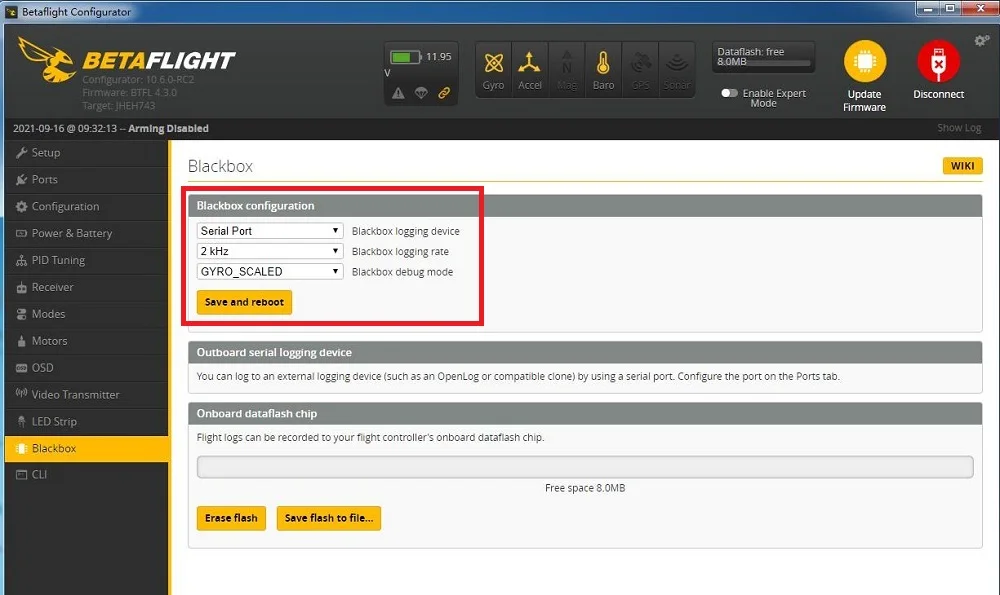

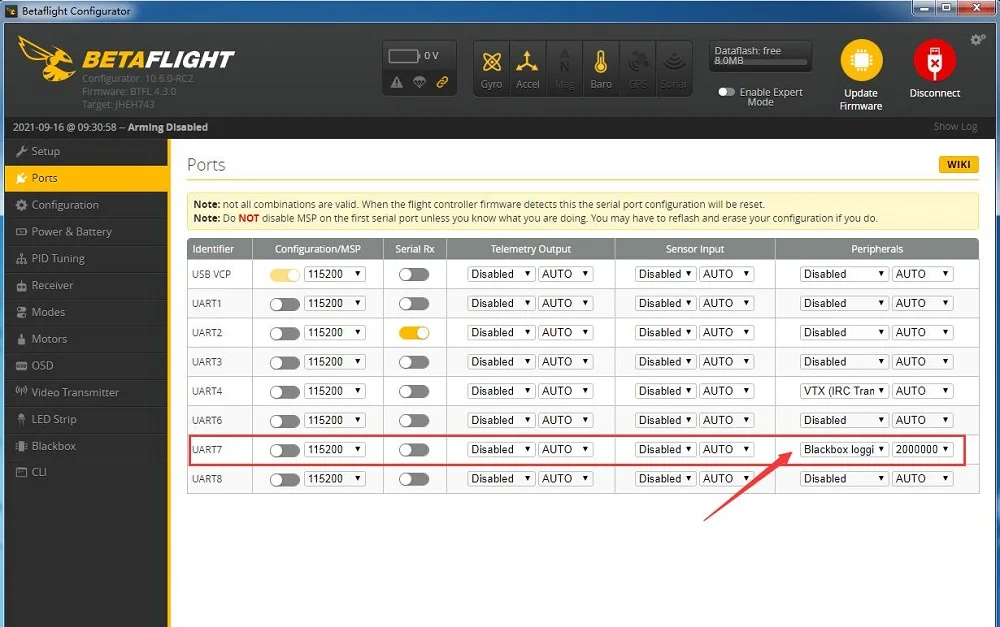

Подготовьте свою собственную карту Micro SD. Правильно подключите модуль F4-openlager и Контроллер полета. Обратитесь к схеме подключения. Наземная станция BetaFlight устанавливает функцию порта внешней черной коробки. Здесь UART7 используется в качестве демонстрации, и выбрана запись в Blackbox, и скорость передачи данных составляет 2000000. Введите черный интерфейс коробки и выберите последовательный порт, 2 кГц, GYRO_SCALED, (черная скорость регистрации/режим выбран в соответствии с их фактическими потребностями). После завершения каждой настройки нажмите кнопку «сохранить и перезапустить».

Значение индикатора:

Красный светильник: мощность нормальная

Синий светильник выключен: sd-карта обнаружена, готов к работе

Синий светильник медленно мигает: Нет sd-карты

Синий светильник быстро мигает: он появится только после того, как пульт дистанционного управления разблокирован, и черная коробка обычно записывает данные, возвращенные контроллером полета светильник

Чтение файлов в черной коробке:

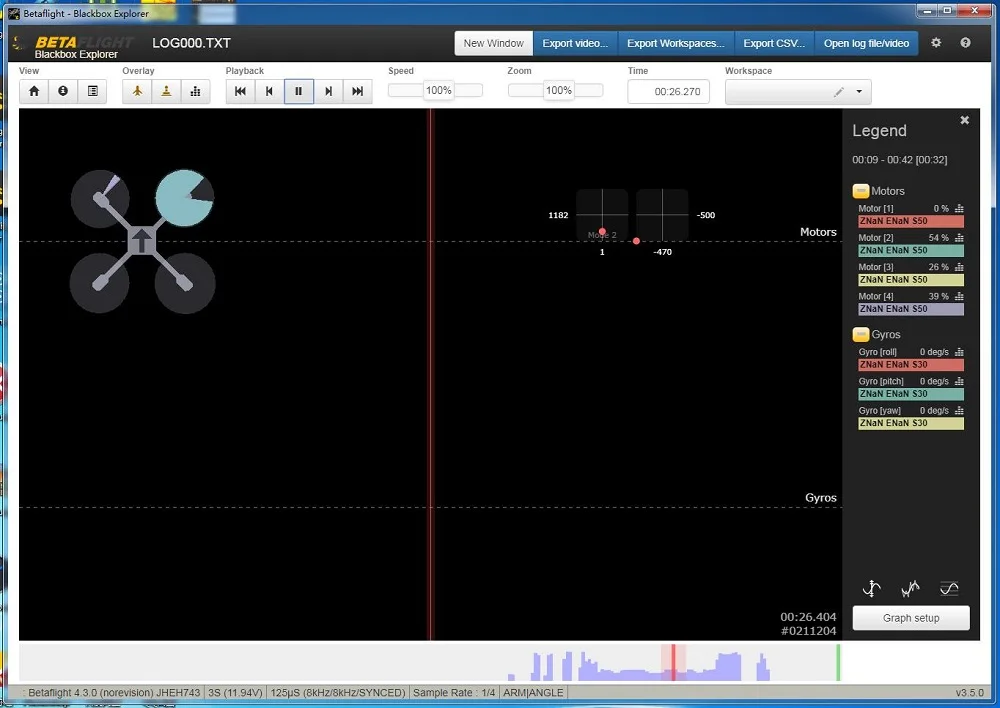

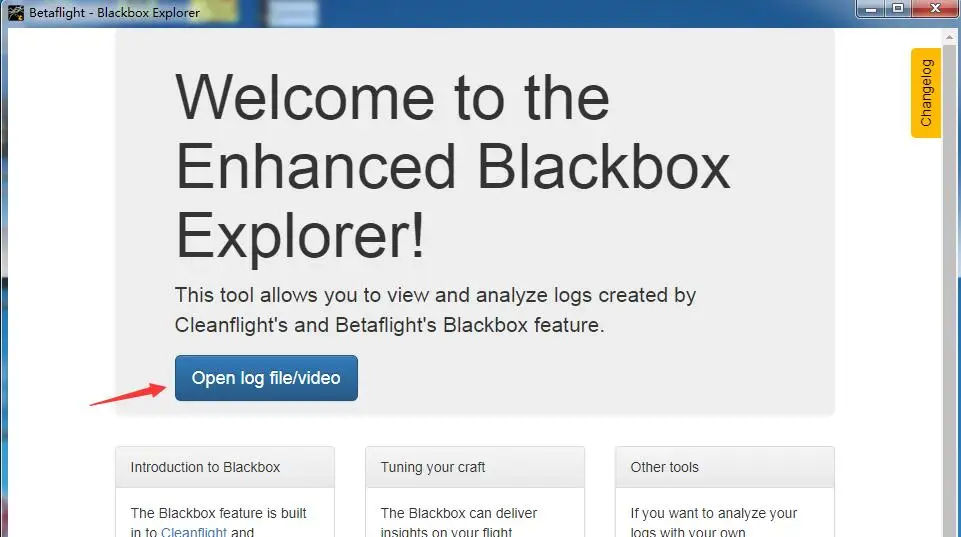

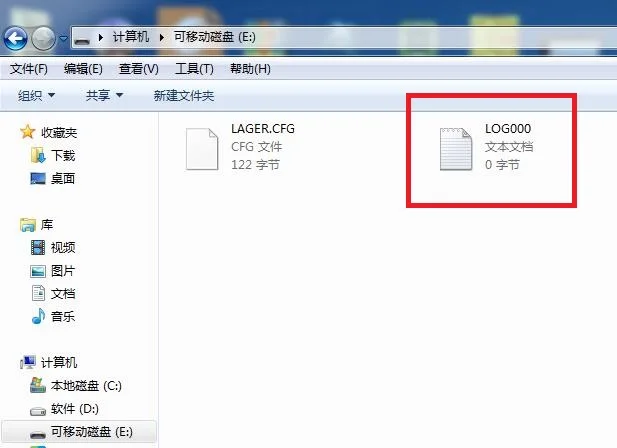

Экспорт файла LOG000 sd-карты на компьютер (серийный номер файла автоматически увеличивается на 1 каждый раз при включении питания), там, где CFG файл представляет собой черный файл конфигурации коробки, это может быть экспортировано без. LOG000-это файл журнала, созданный после разблокировки на этот раз. Его можно открыть с помощью программного обеспечения Betaflight Blackbox Explorer и записанных данных о полете.
