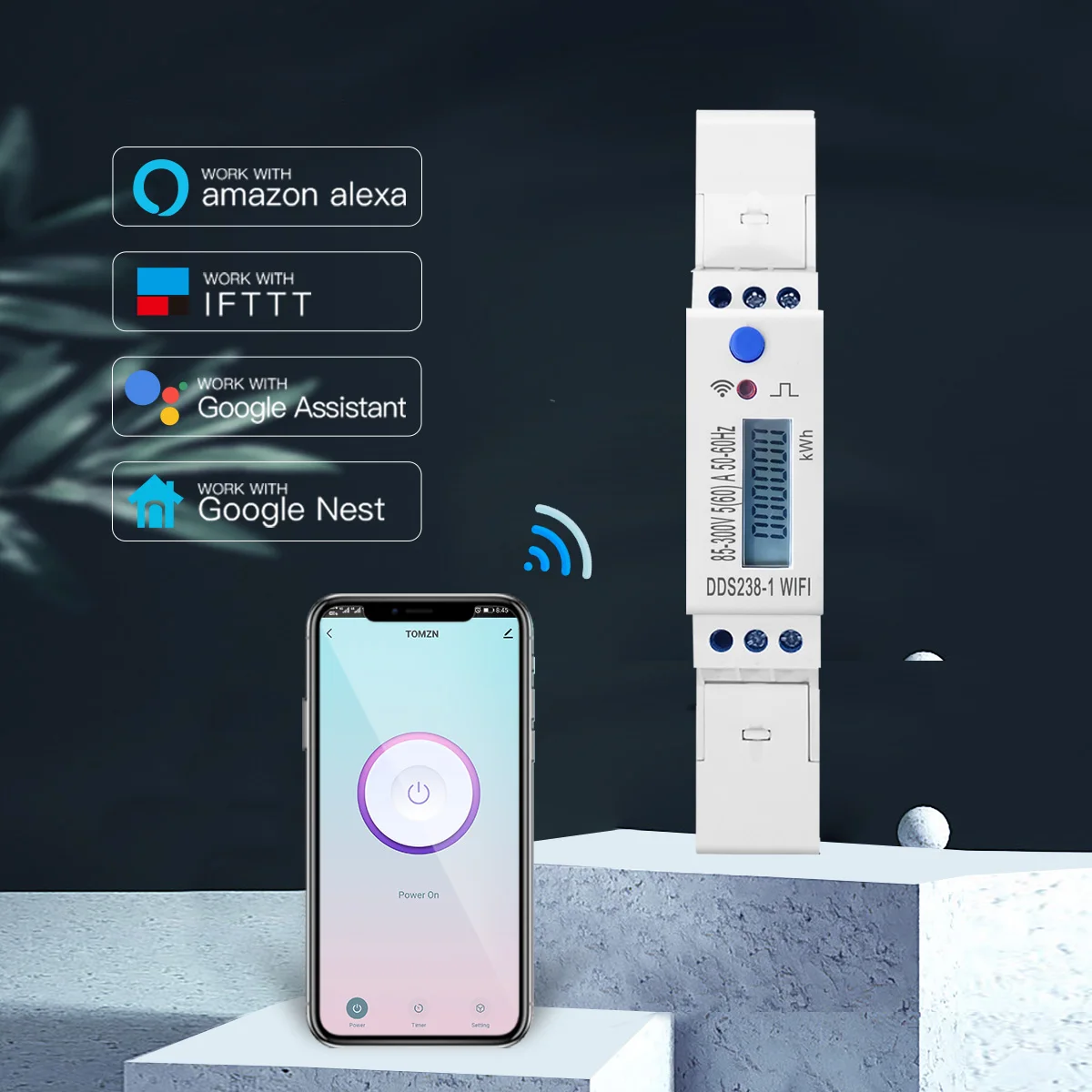

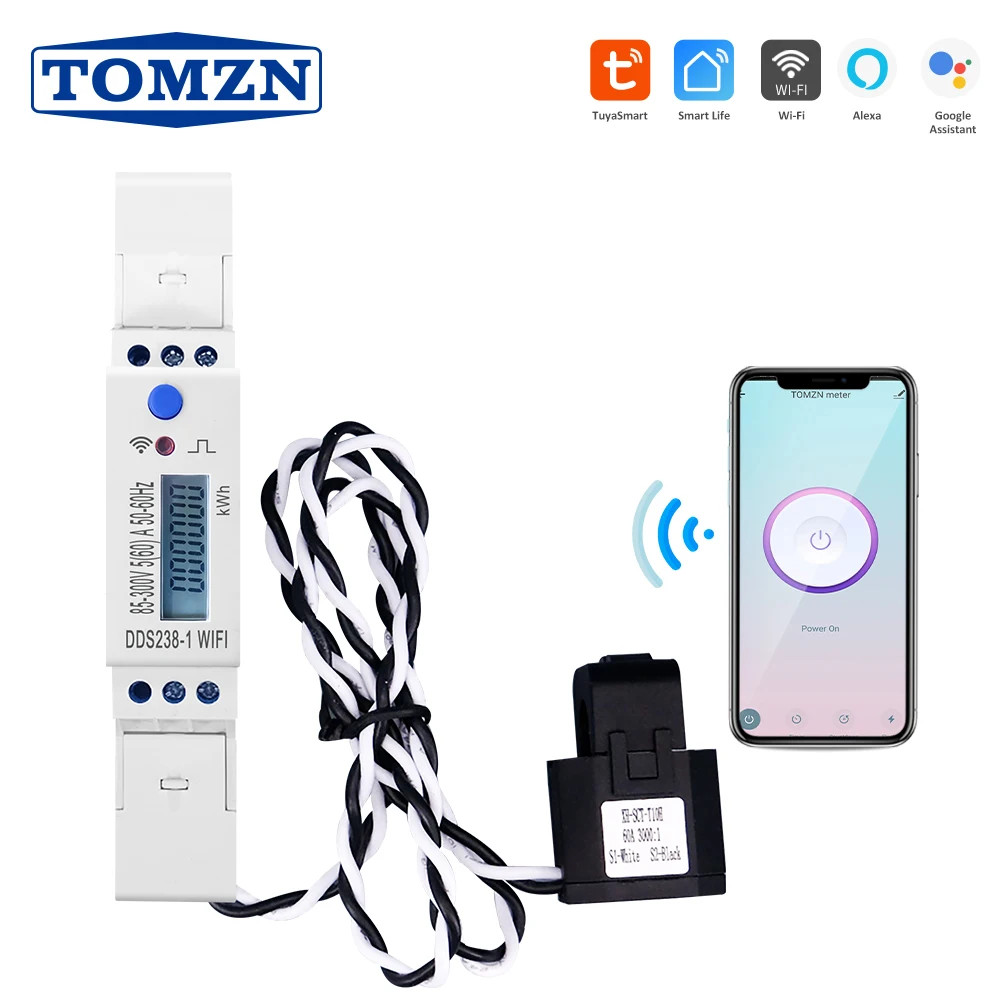

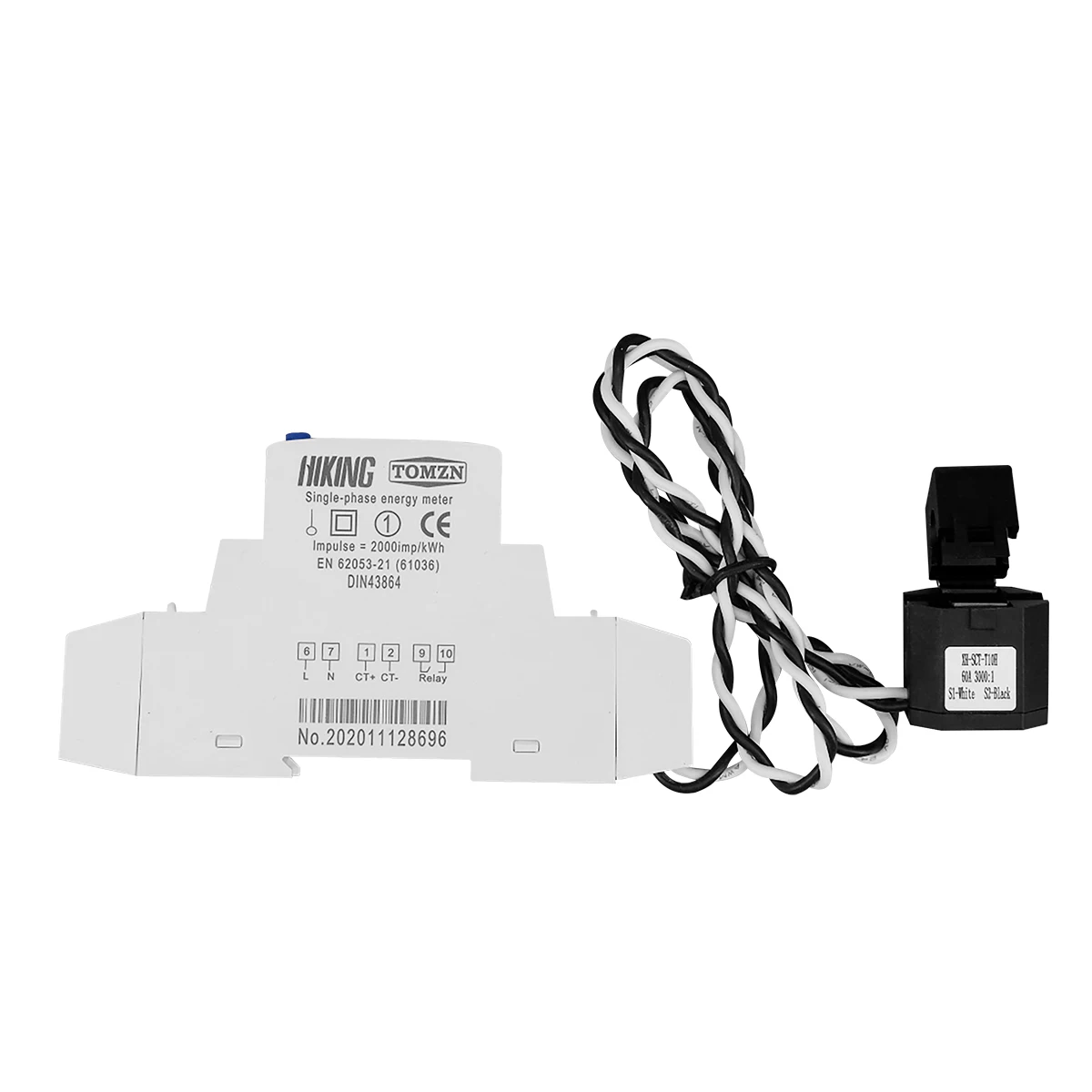

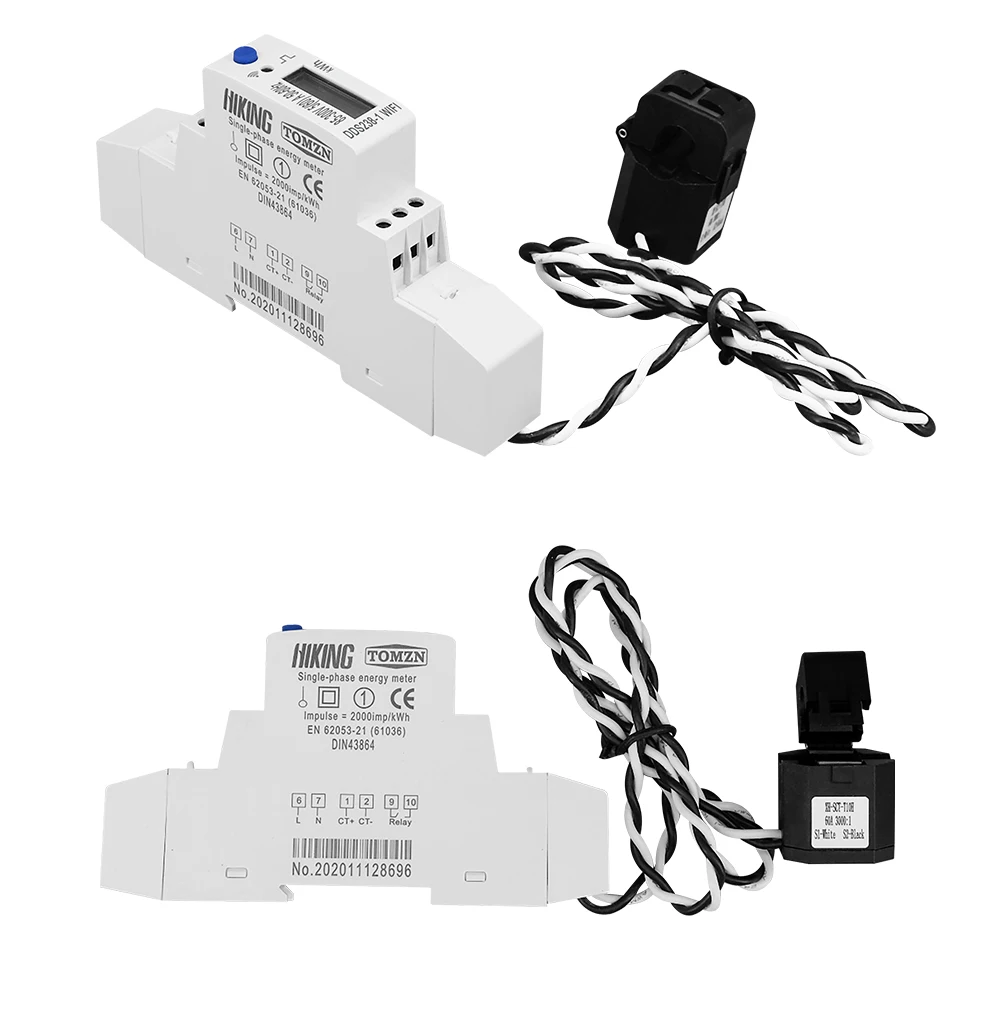

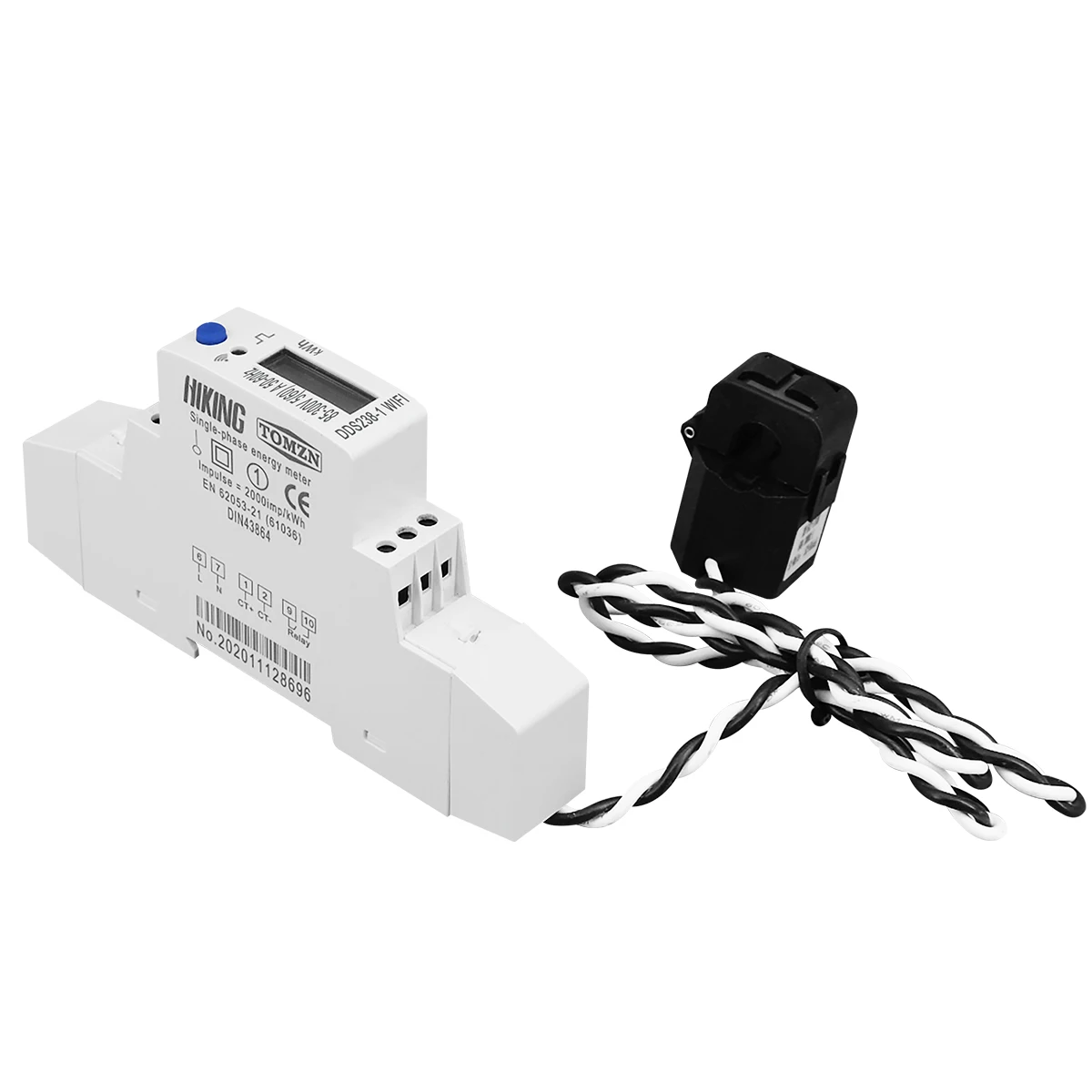

60 А Din-рейка 18 мм Tuya однофазный WIFI умный измеритель энергии таймер монитор потребления энергии кВтч измеритель ватттметр 110 В 220 В

Описание:

Если вы хотите контролировать счетчик ВКЛ, вам нужно подключить к реле. Счетчик Выводит сигнал напряжения.

Пожалуйста, обратите внимание, что этот счетчик энергии TUYA wifi обновит данные кВтч при отключении с wifi, другой выключатель измерительного типа не увеличит кВтч, когда скидка на wifi.

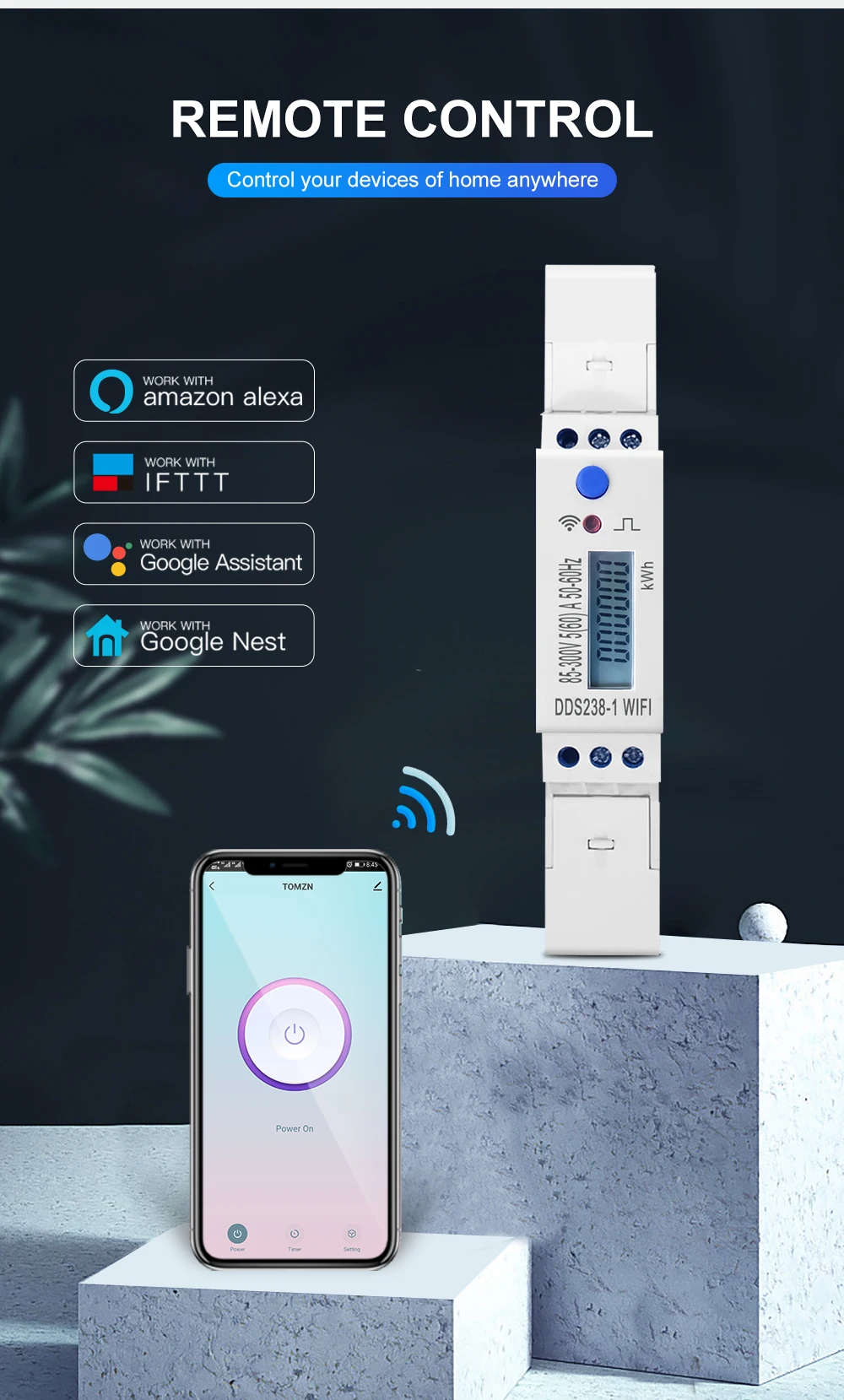

1. Дистанционное управление вкл/выкл через приложение Tuya или приложение Smart Life в любое время из любого места

2. Измерение общей активной энергии кВт/ч

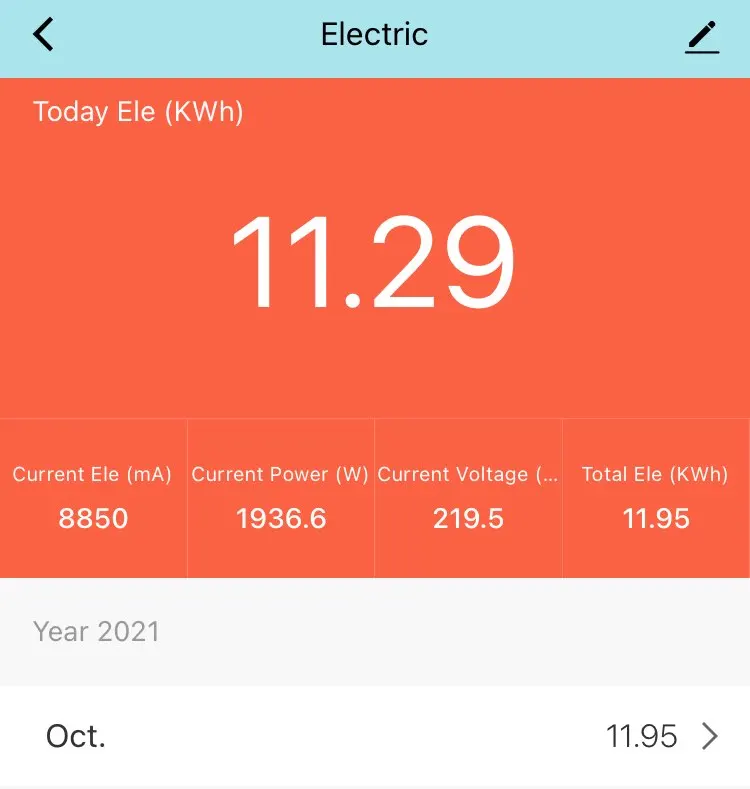

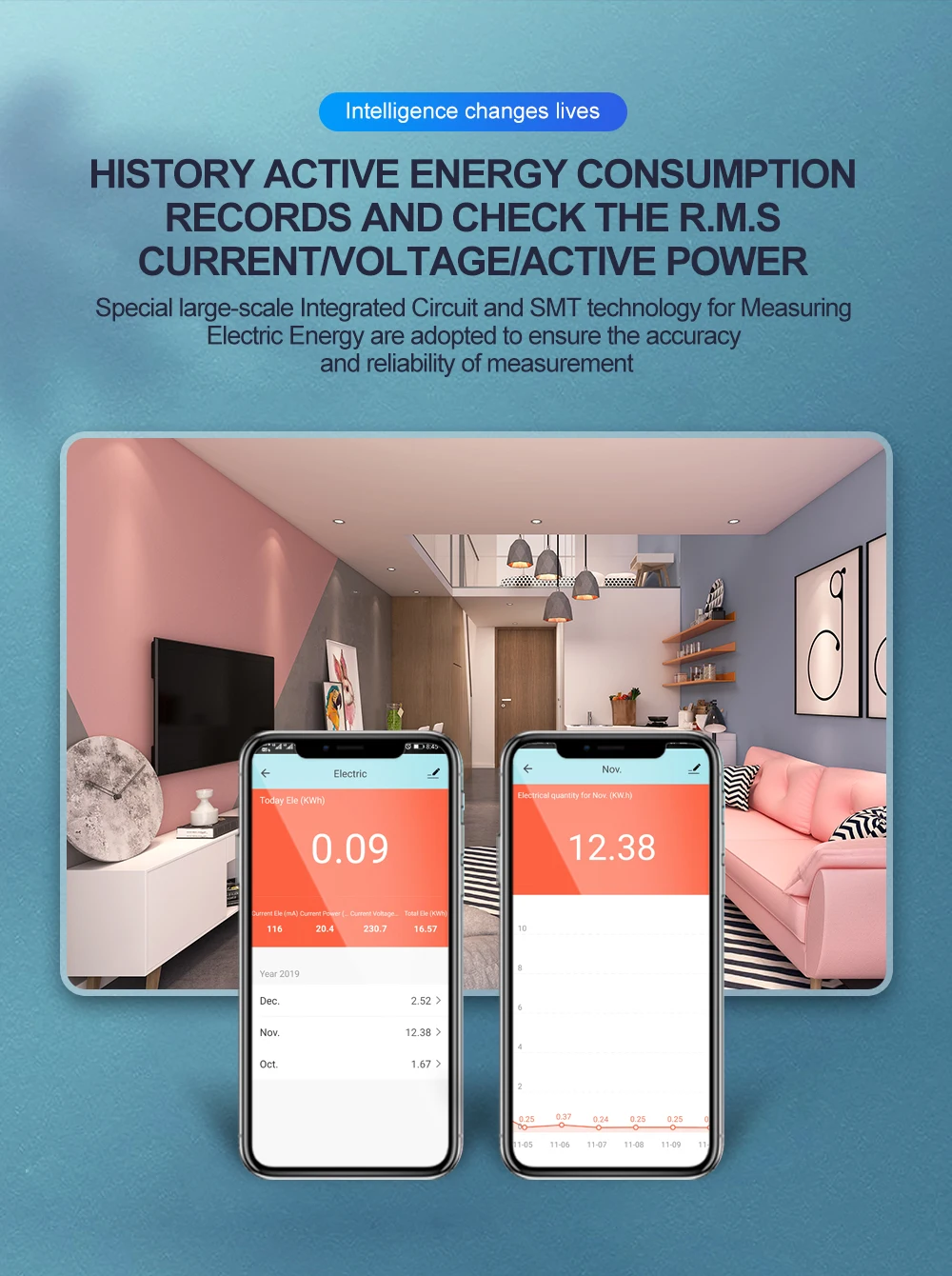

3. Приложение может читать кВт · ч, R.M.S ток, напряжение, активная мощность

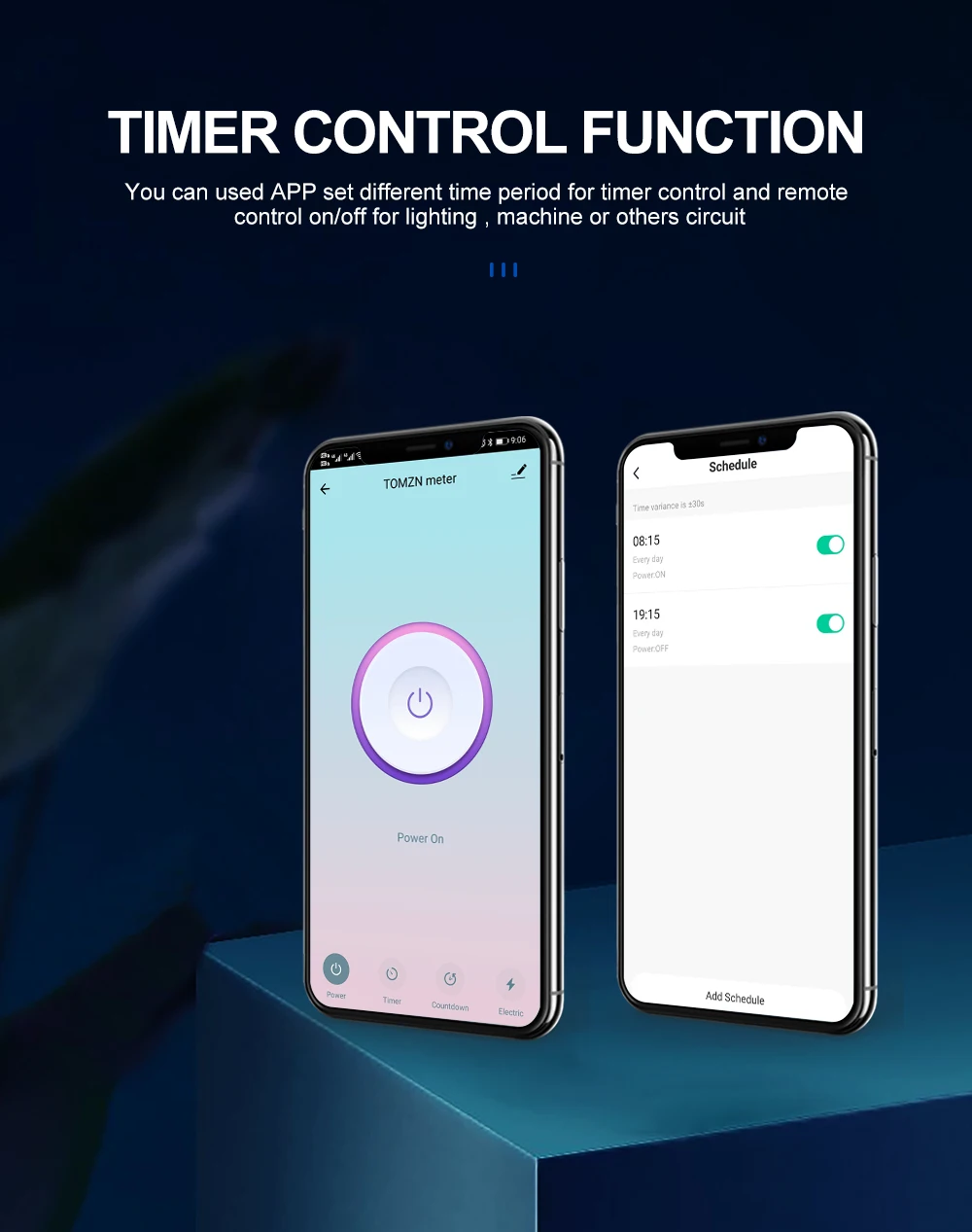

4. Функция управления таймером

5. Функция отключения времени задержки

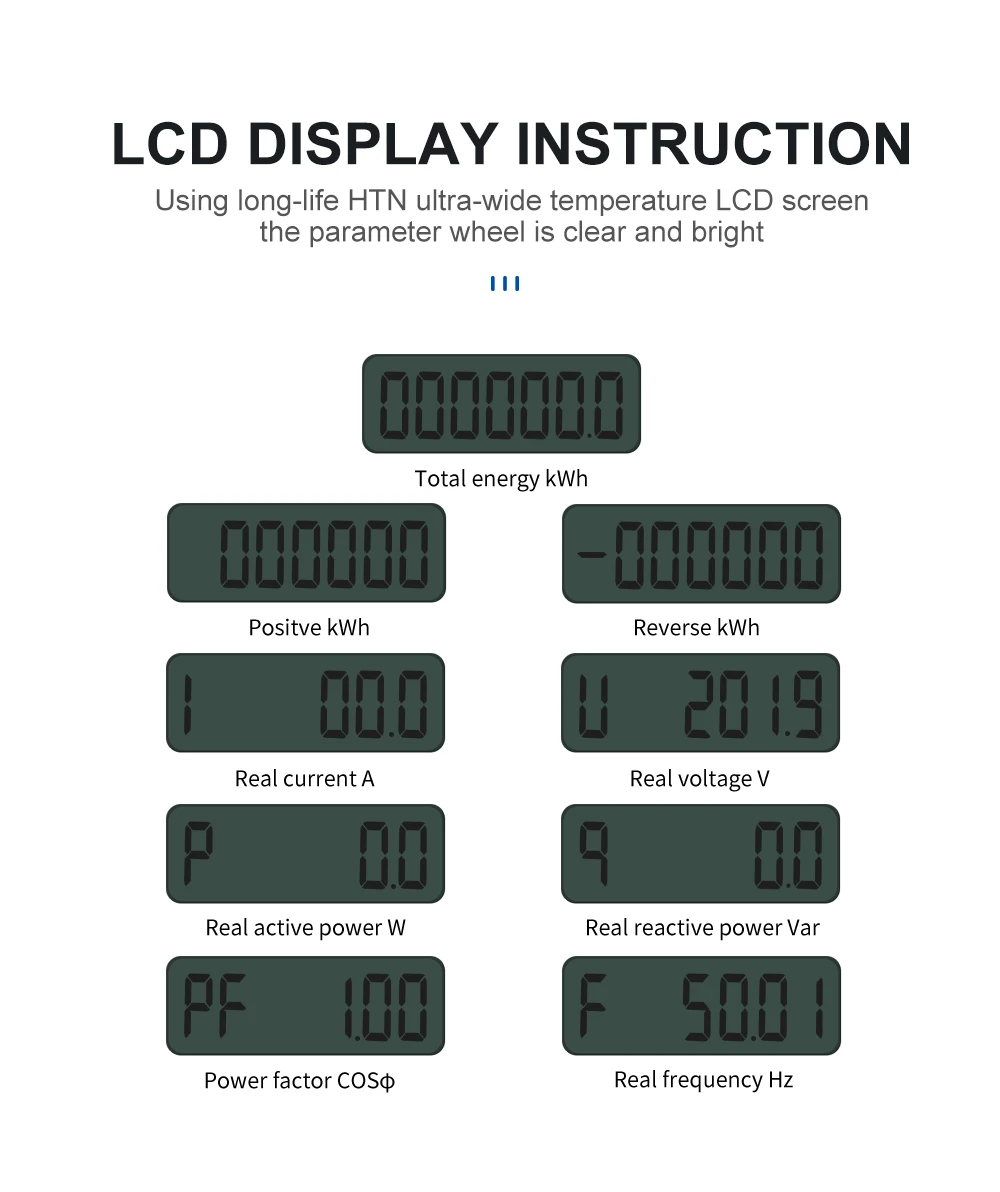

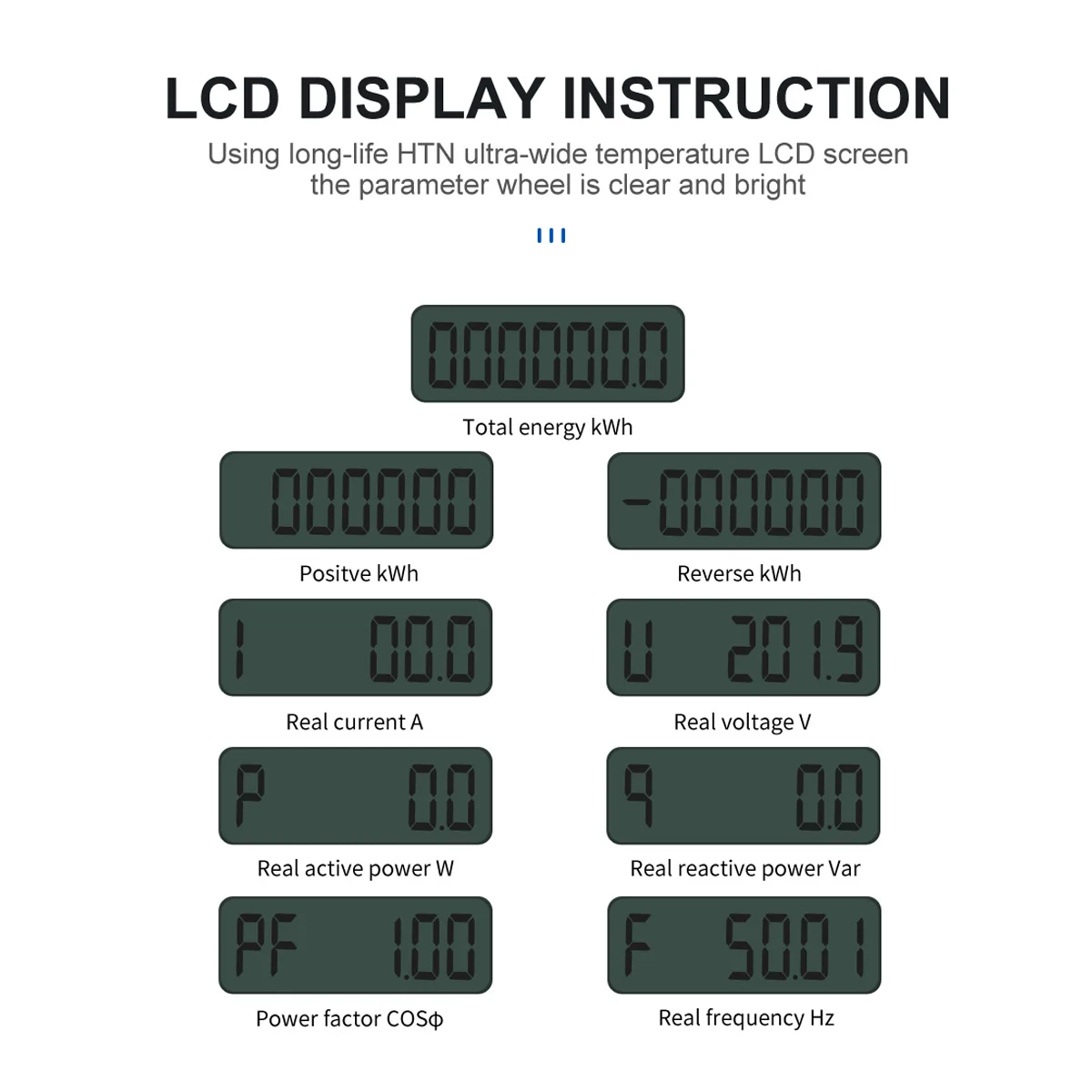

6. ЖК-дисплей, отображение напряжения, тока, активной мощности, реактивной мощности, мощности завода, частоты, общей энергии кВт · ч

7. Питание: 85-300 В переменного тока, 50/60 Гц

8. Максимальный ток: 60AЗажим CT

10. Частота импульса: 2000imp/kWh

11. 35 мм din-рейка установка

12. Можно использовать то же приложение TUYA, совместимо с другими продуктами TUYA, такими как Wi-Fi розетка, светодиод, вентиляторы и так далее

13. Активная энергия точный isclass 1 , IEC62053-21

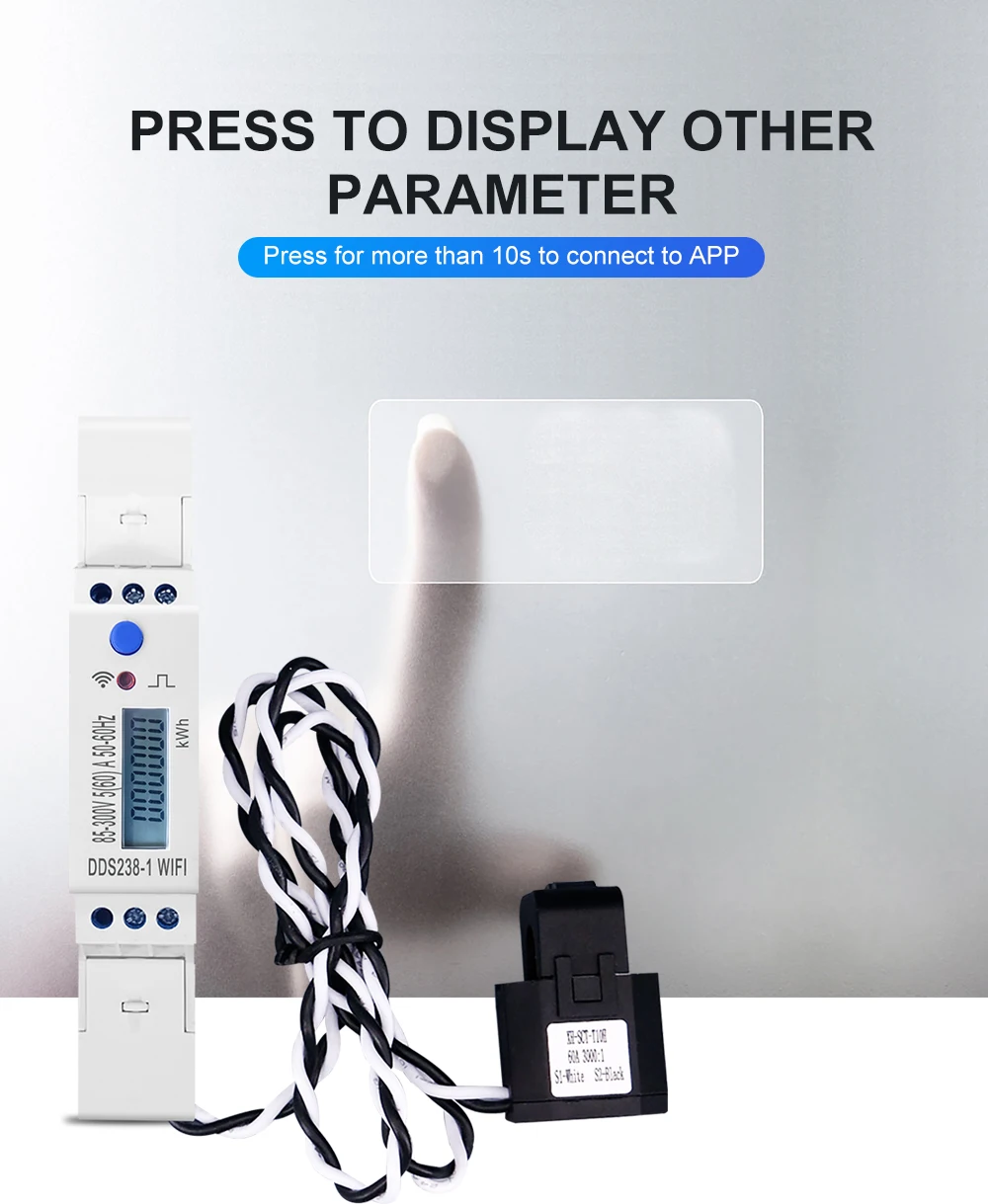

Нажмите кнопку более 10 с, светодиод WIFI будет мигать быстро, затем используйте приложение для работы

Медведь 400V/час при этом не повредить поверхность

Примечание: Этот счетчик поддерживает только беспроводную сеть 2,4G, а не 5G

1.Общее описание

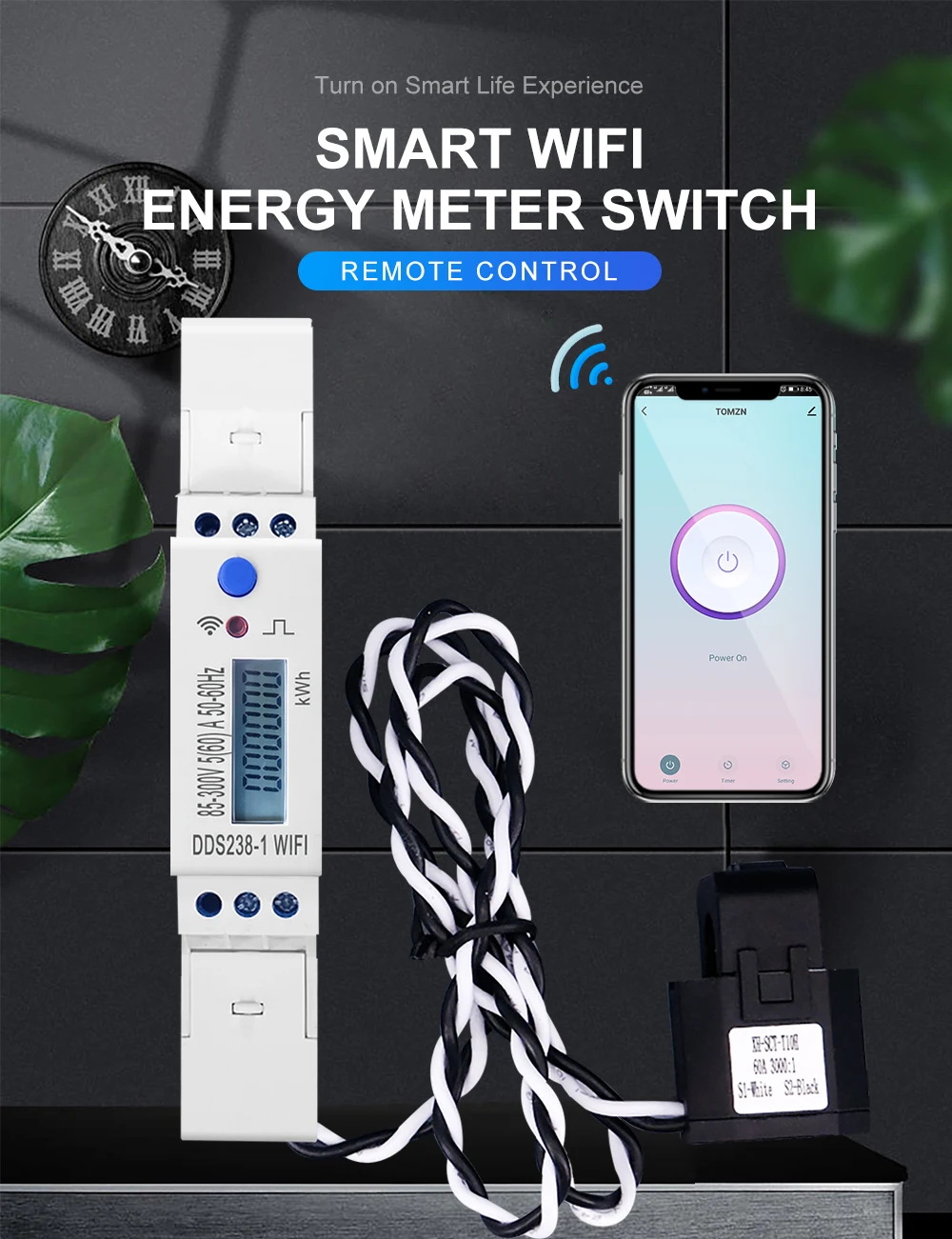

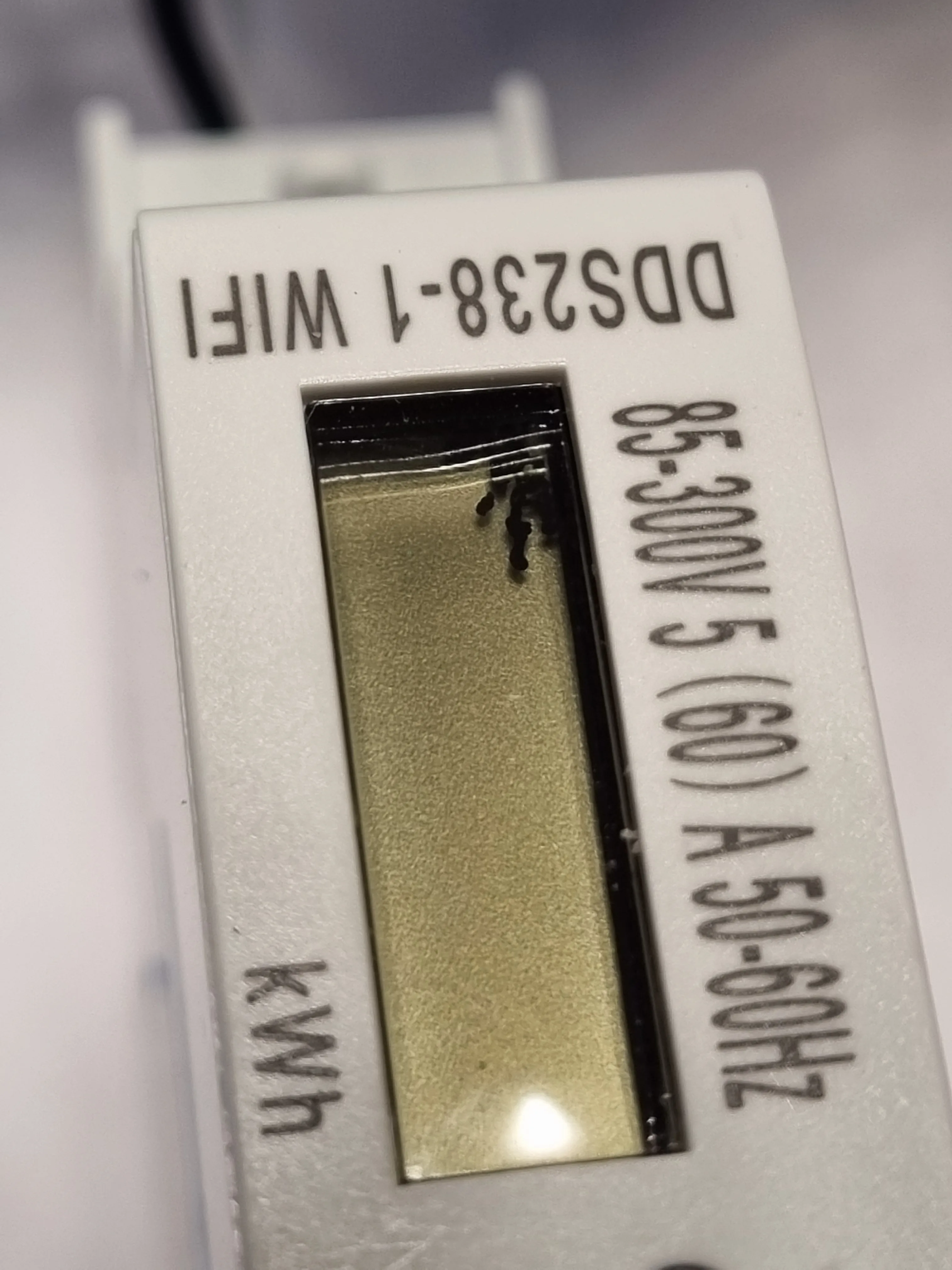

DDS238-1 WIFI Тип Многофункциональный Умный измеритель энергии предназначен для измерения однофазного двухпроводного переменного тока активной энергии и переменных параметров. Счетчик имеет Wi-Fi связь, он может использовать приложение для удаленного чтения и управления вкл/выкл. Его правила передачи данных соответствуют требованию WIFI 802.11b/g/n. Это длинный счетчик жизни с преимуществом высокой стабильности, высокой нагрузкой, низкой потерей мощности и небольшого объема.

Измерительный прибор изготовлен в соответствии с международным стандартом IEC62052-11 на "электрическом измерительном оборудовании (АС) Общие требования испытания и условия испытаний" и IEC62053-21 на "статических метрах для активной энергии (классы 1 и 2)".

2. Спецификация и технические параметры

2.1 Спецификация

Тип счетчика

DDS238-1 WIFI

Частота вращения

50 или 60 Гц

Номинальный ток

5(60) Зажим CT или 10(100) Зажим CT

Напряжение тока

120V / 220V / 230V /240V

Ограничение диапазона напряжения

100~270 в

KWh точность

Класс 1

Точность R.M.S

КЛАСС 0,5

ЖК-дисплей kWh

999999,9 кВт · ч

Пусковой ток

20 мА (минимальная мера)

Схема напряжения

<2 Вт/10 ВА

WI-FI

802.11b/g/n, поддерживает только 2,4 ГГц сети, а не поддерживает Wi-Fi 5 ГГц сети

Рабочая температура

-25~70℃

3. Основные особенности

3,1 Измерение положительной и отрицательной активной энергии с отрицательной Энергией, накопленной в положительной энергии.

3,2 измеритель также отображает реальное напряжение, реальный ток, реальную мощность

3,3 светодиодный индикатор импульса показывает работу счетчика,Ширина импульсного выхода 80 +-20 мс

3,4 Измерение активной энергии без калибровки при длительной эксплуатации

3,5 дисплей шаг за шагом с кнопкой

3,6 Он может использовать программное обеспечение приложения для чтения данных и дистанционного управления вкл/выкл.

3,7 он имеет функцию контроля времени, он может установить значение из приложения

3,8 он может управлять вкл/выкл вручную через кнопку

4. Принципы работы

Однофазное напряжение и ток отбираются из соответствующей схемы выборки и трансформируются в подходящий сигнал, который переносится в интегральную цепь, затем счетчик выводит импульсный сигнал в положительном положении для измерения мощности для привода ЖК-счетчика для реализации измерения энергии. Счетчик имеет выход импульса энергии для тестирования с шириной импульса 80+20 мс

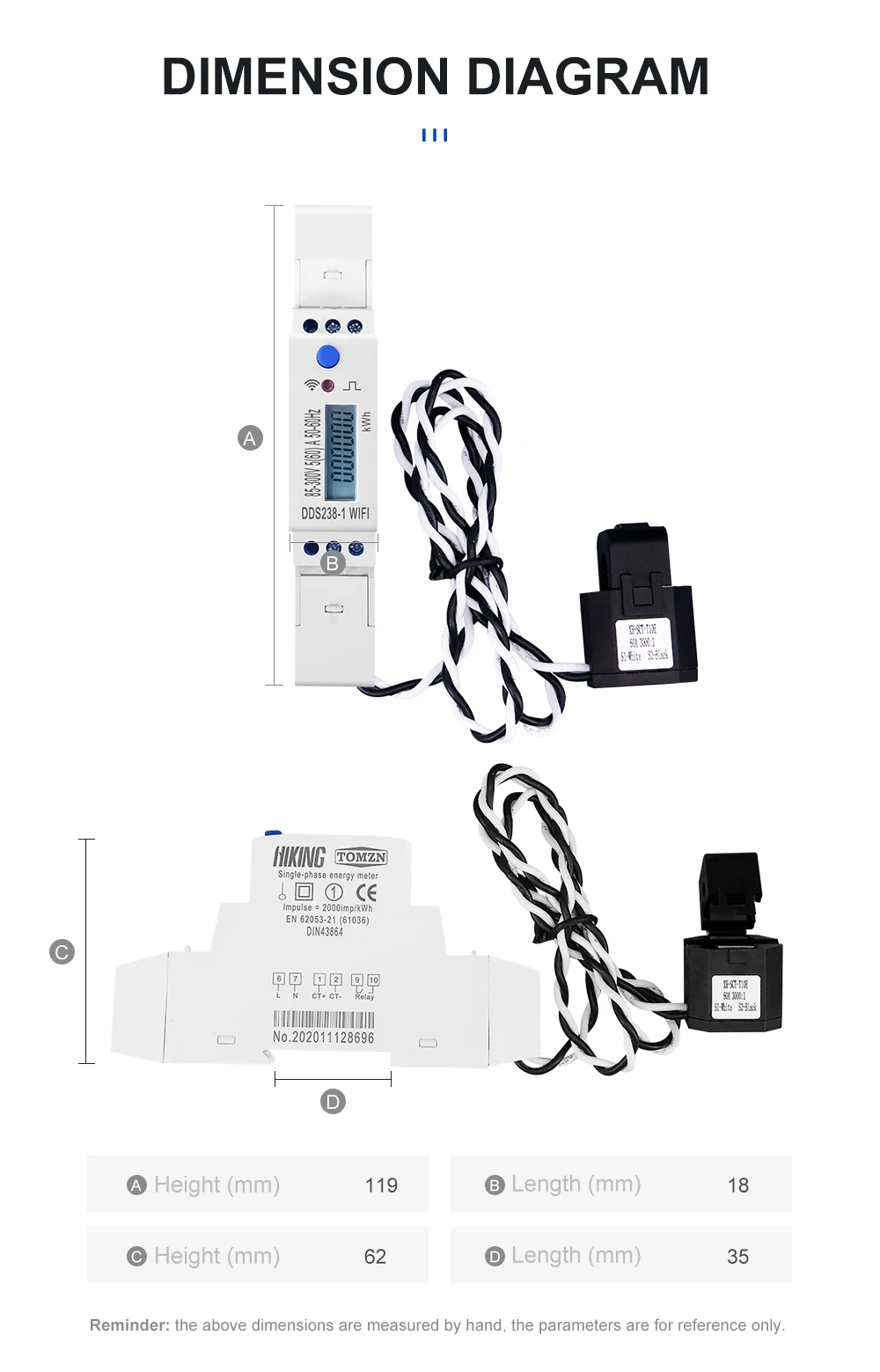

5. Структура

Счетчик состоит из измерительного основания, крышки счетчика, клеммной базы, клеммной крышки. На покрытии счетчика есть свинцовое уплотнение. Специальный винт используется для фиксации клеммной крышки, на которой может быть установлено свинцовое уплотнение

6. Использование

6,1Кнопка настройки: вы можете нажать эту кнопку, чтобы проверить разный дисплей данных, если вы нажмете кнопку настройки в течение 5s, счетчик войдет в состояние ожидания сети распределения WIFI. Если вы хотите сбросить статус сети распределения Wi-Fi, вы также можете нажать кнопку настройки последние 10s.

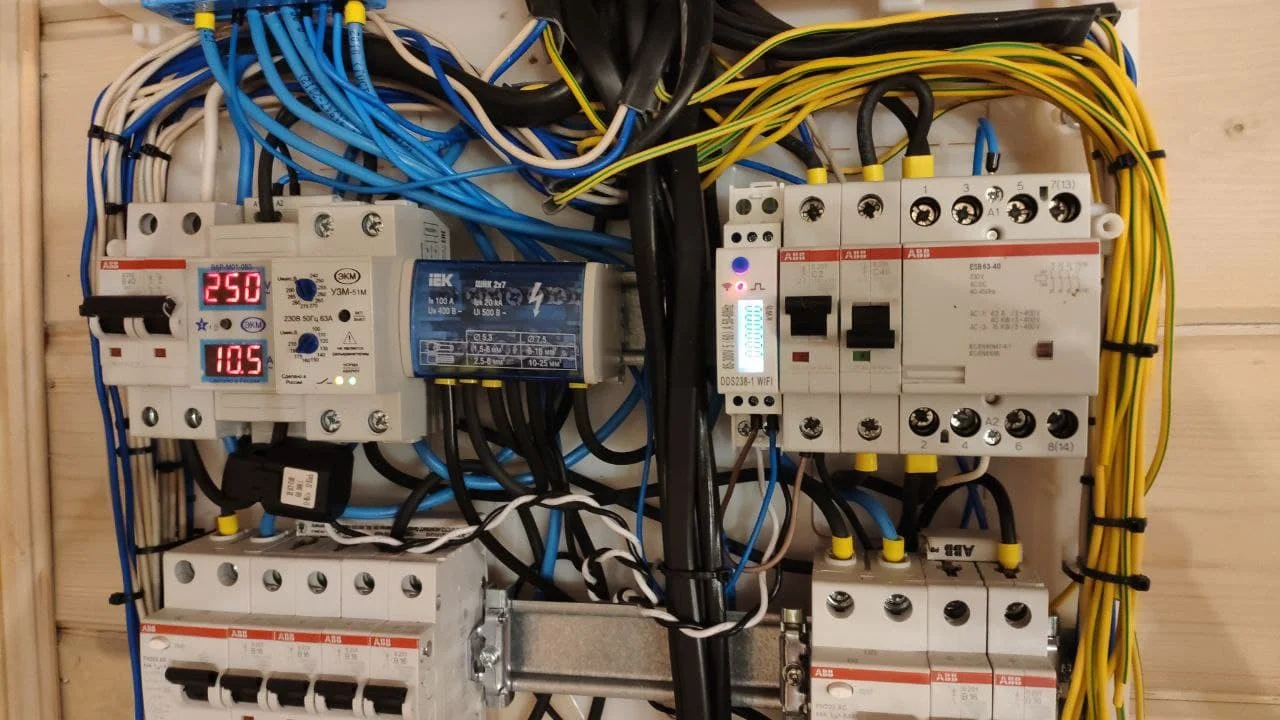

6.1 Установка: счетчик может быть установлен на din-рейке 35 мм

6,2 счетчик не может быть установлен и использован до тех пор, пока он не будет проверен и запечатан перед поставкой

6,3 счетчик должен быть установлен в водонепроницаемой коробке внутри или снаружи. Может иметь разный метраж,'s box должен быть закреплен на сильный и огнестойкие стены с Рекомендуемая высота около 1,8 м, там, где нет агрессивных газов.

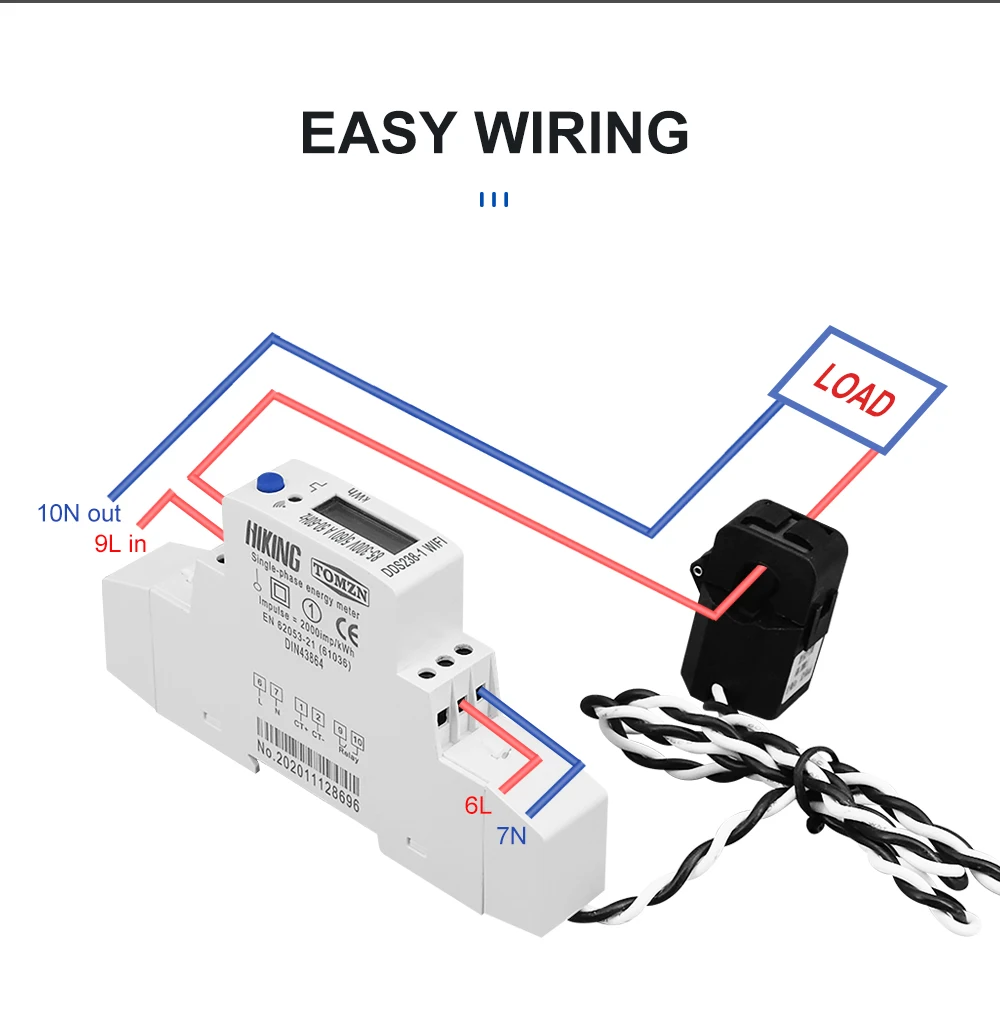

6,4 счетчик должен быть установлен полностью в соответствии с схемой подключения на клеммной крышке, лучше использовать медь в качестве ведущего провода для подключения. Все винты должны быть затянуты.
