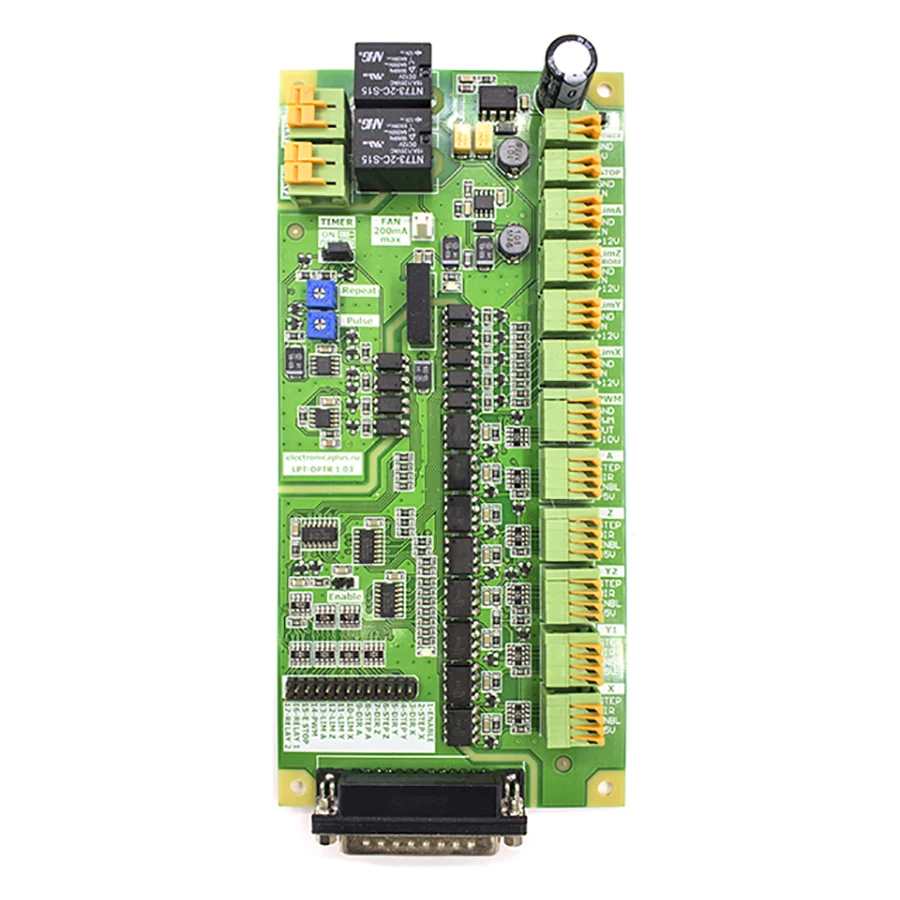

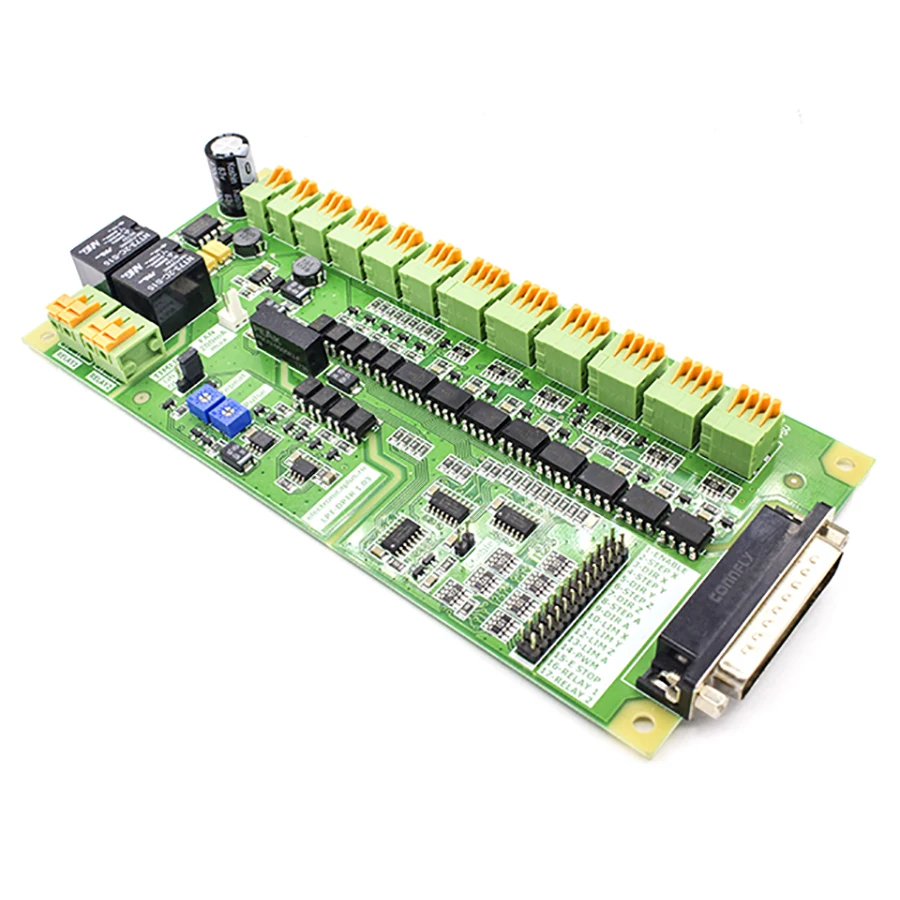

Набор LPT-DPTR для доски 1,03 Позволяет использовать компьютер для управления драйверами шагового двигателя с ЧПУ, подключается к ПК через порт LPT. Совместим с Mach3. Вы можете подключить Драйверы с помощью интерфейса step/dir/enable, для которого управляющие сигналы формируются относительно + 5 В в соответствии с цепью открытого коллектора. Устройство имеет порт гальванической изоляции LPT.
Особенности:
Через порт LPT с компьютером вы можете подключить до 5 шаговых двигателей (поддерживает подключение оси вращения) для управления с помощью программы типа Mach3. Четырьмя двигателями можно управлять одновременно и независимо-линии управления водителем, от 1-го до 4-го, независимо друг от друга. 5-я линия управляется одновременно с 4-й, они подключены параллельно.
Устройство обеспечивает 2 силовых реле с переключением тока до 10 а для управления дополнительными устройствами станка с ЧПУ (например, шпинделем). Входы позволяют получать информацию с конца 4 датчиков, обеспечивая их питание, а также от аварийной остановки ключа E-STOP двигателей. Датчики могут быть как контактными (кнопками), так и бесконтактными (индуктивными, емкостными). Также есть линия управления преобразователем частоты, которая поставляется с ШИМ-сигналом, сформированной программой управления, Mach3.
Все входы для подключения E-STOP датчиков и ключей, а также все выходы управления драйверами оптоизолированы от порта LPT-PC. Мощность датчиков также оцинкована без подключения к источнику питания платы, т. Е. С USB-портом.
Характеристики
Напряжение источника питания: 9...40 в
Максимальная мощность: 2,5 Вт
Номинальный/максимальный Опорный ток внешнего драйвера: 10/40 мА
Максимальная частота шага управляемых сигналов, Dir, PWM: 1 МГц
Подключение к компьютеру: интерфейс LPT
Совместимость с Mach 3: Да
Управляемые Драйверы: 4 независимых (X, Y1, Z, A) и 1 дубликат (y2), PWM (PWM)
Входы: 5 конечных датчиков (limx, limy, limz, Lima) + кнопка E-STOP (стоп)
Выходы: 2 источника питания, реле, 7 а/250 В
Изоляционное напряжение LPT порт: 1 квадрат

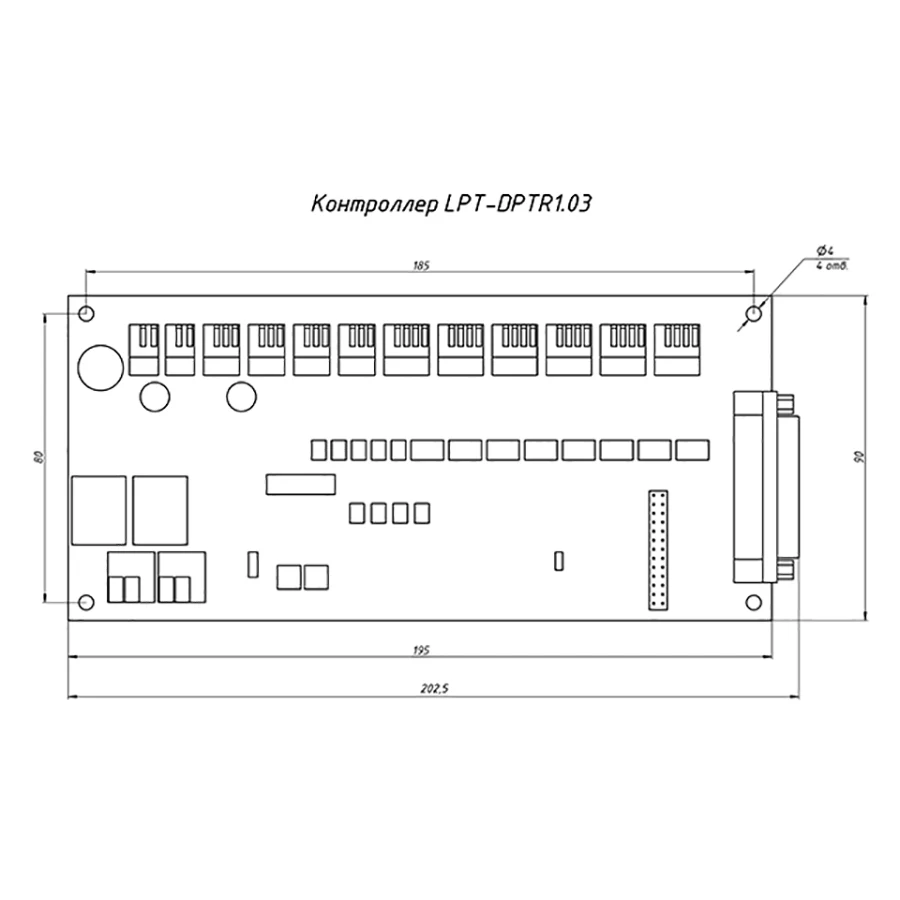

Габаритные размеры (Ш x Г): 190x85 мм
