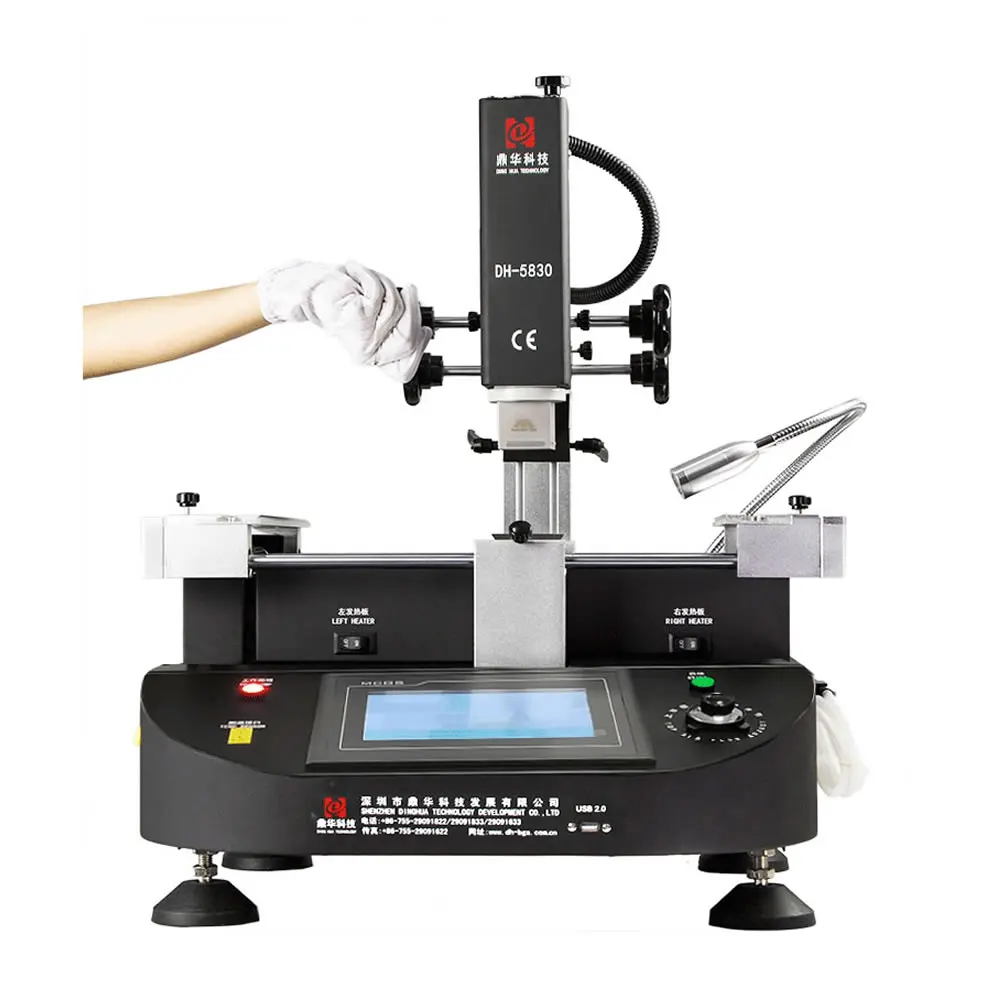

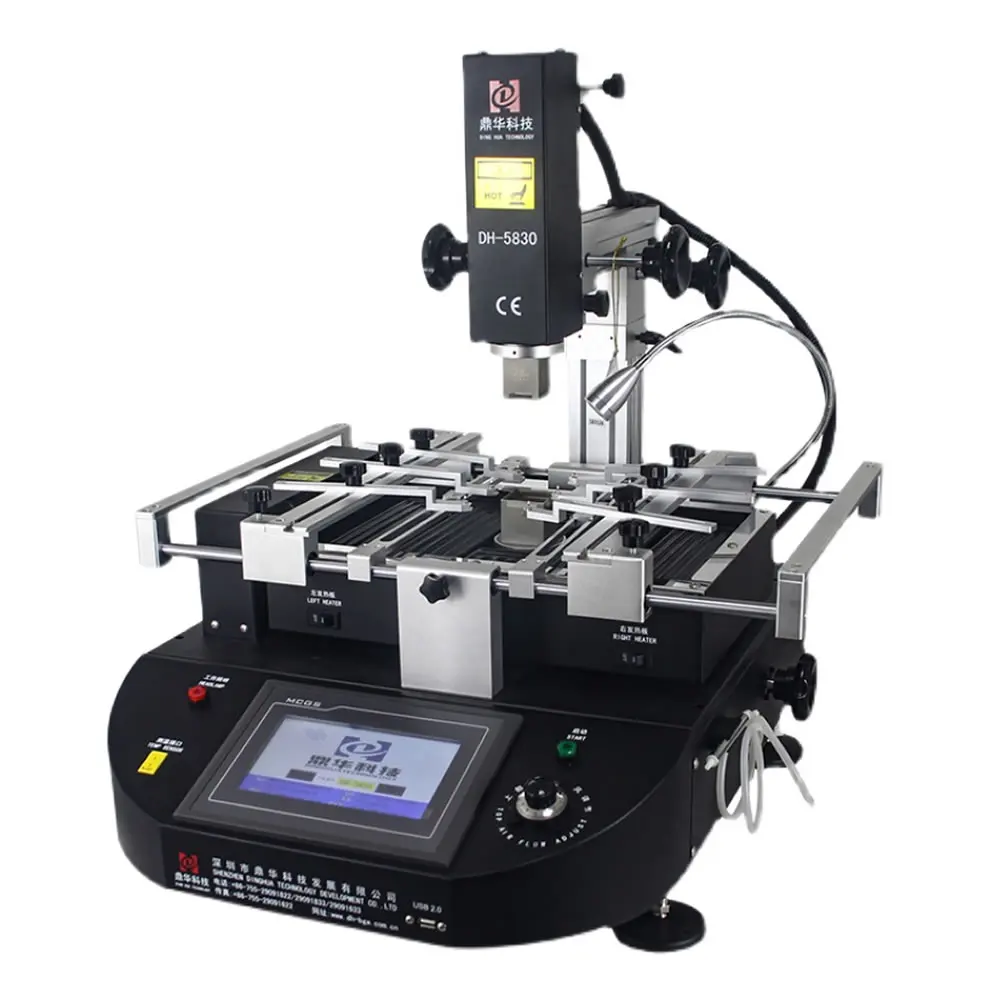

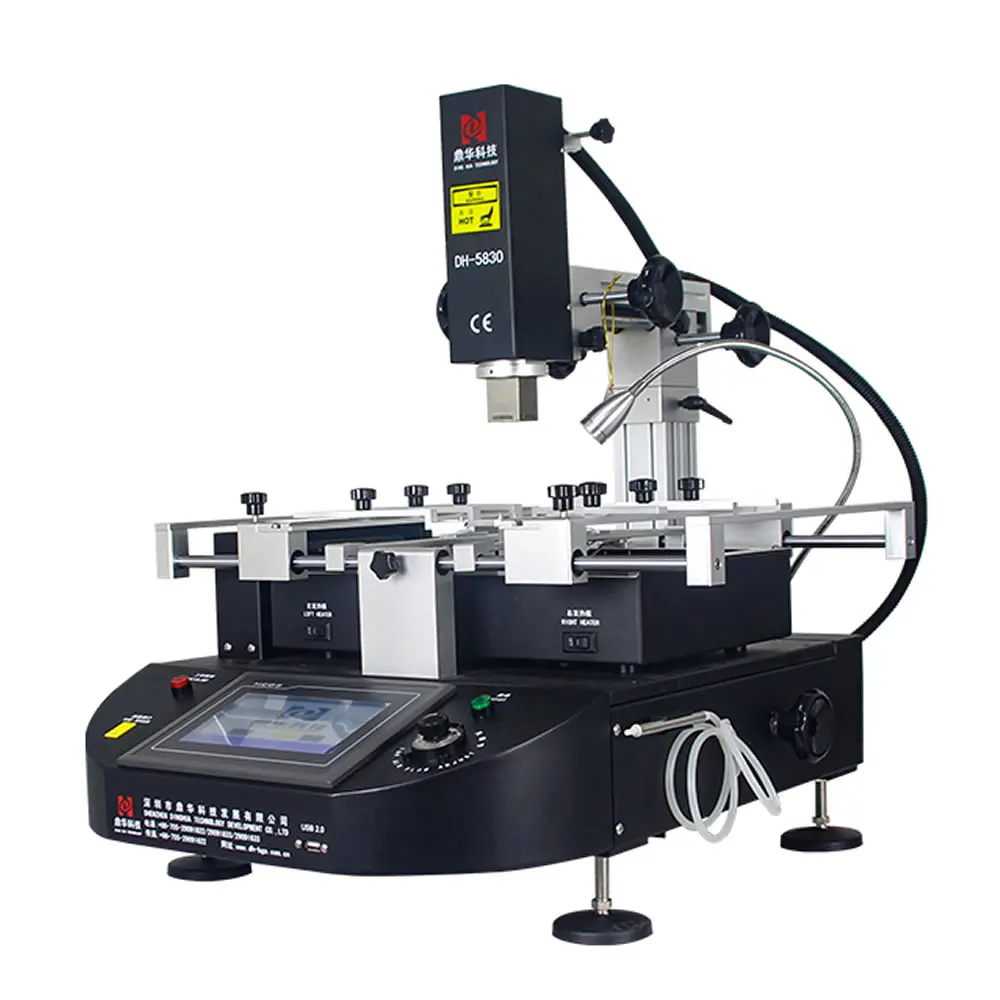

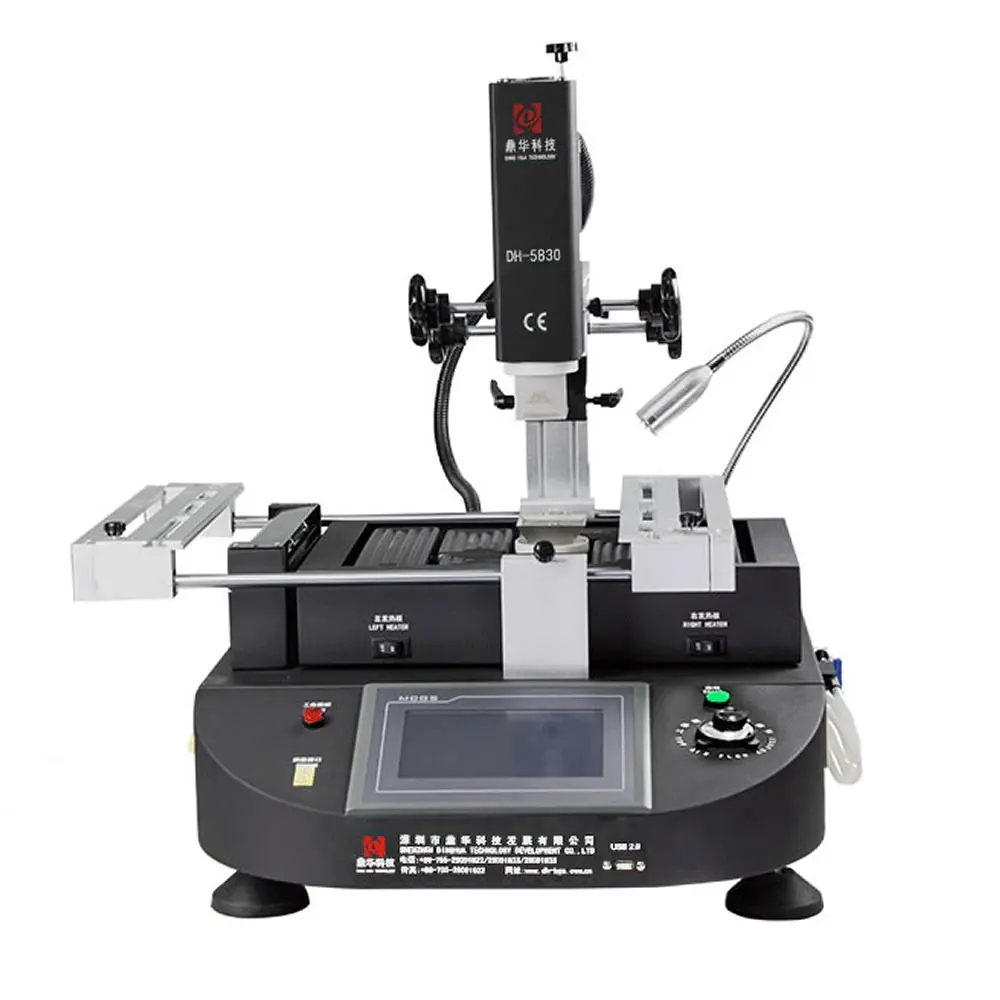

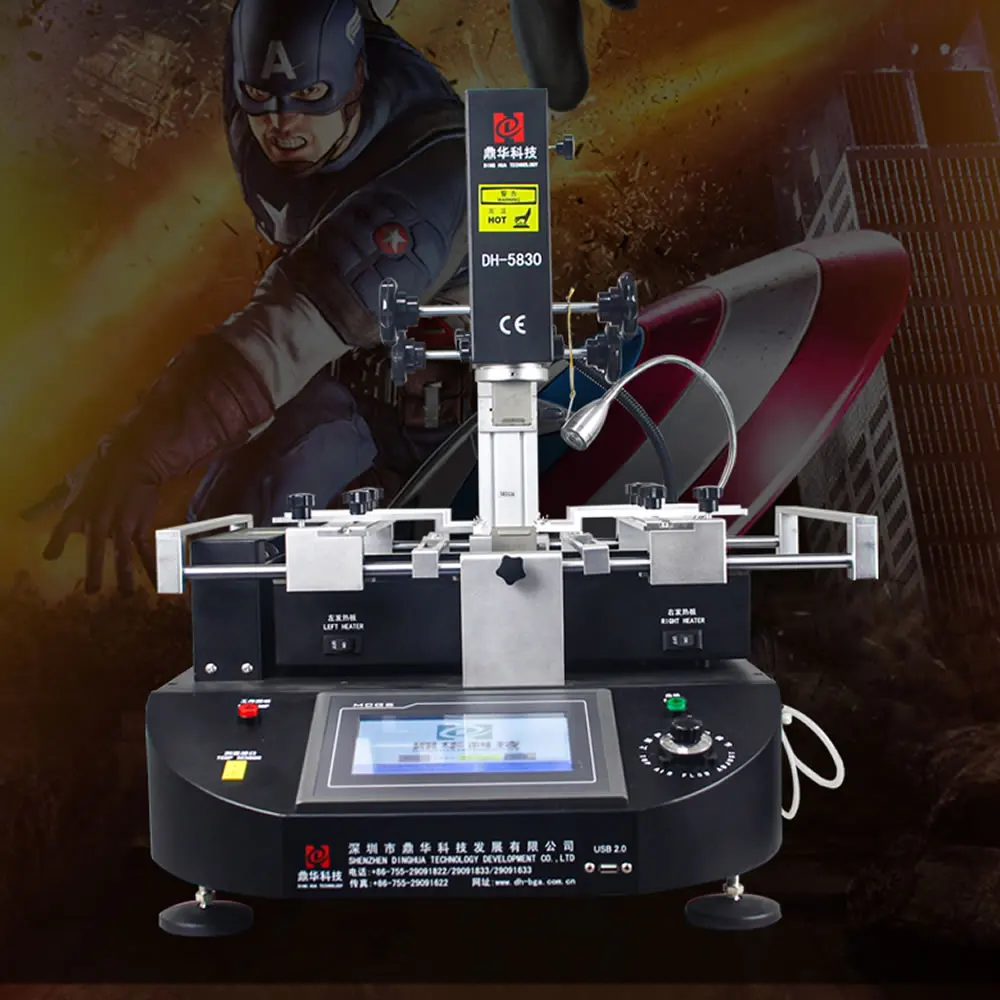

DH-5830 паяльная станция BGA с горячим воздухом, сенсорный экран, 3 Независимых Температурных зоны, SMD PCB паяльная машина для ремонта
Особенности1. 3 независимых нагревателя, сенсорный экран HD
2. Управление ПЛК BGA rework staton
3. Оригинальный завод

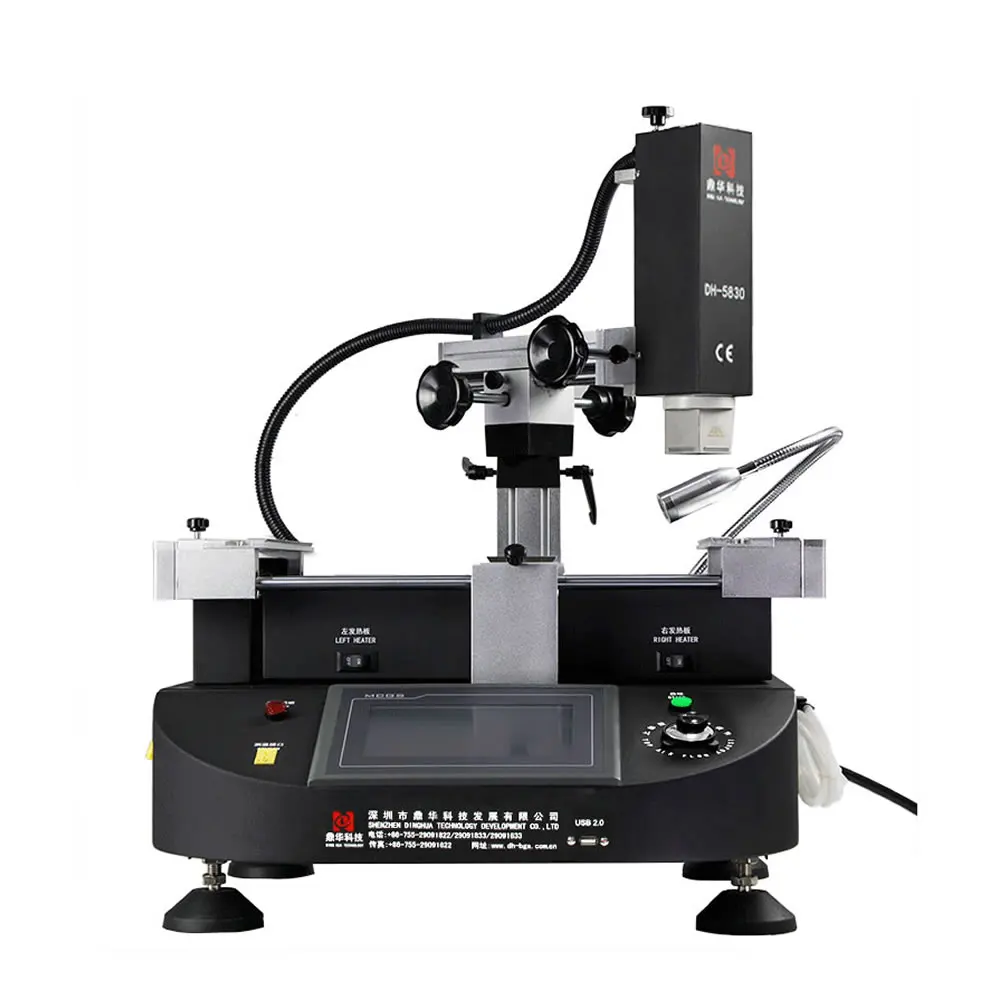

4. Подвижный верх, нижний нагреватель
Технические характеристикиМощность
5200 Вт

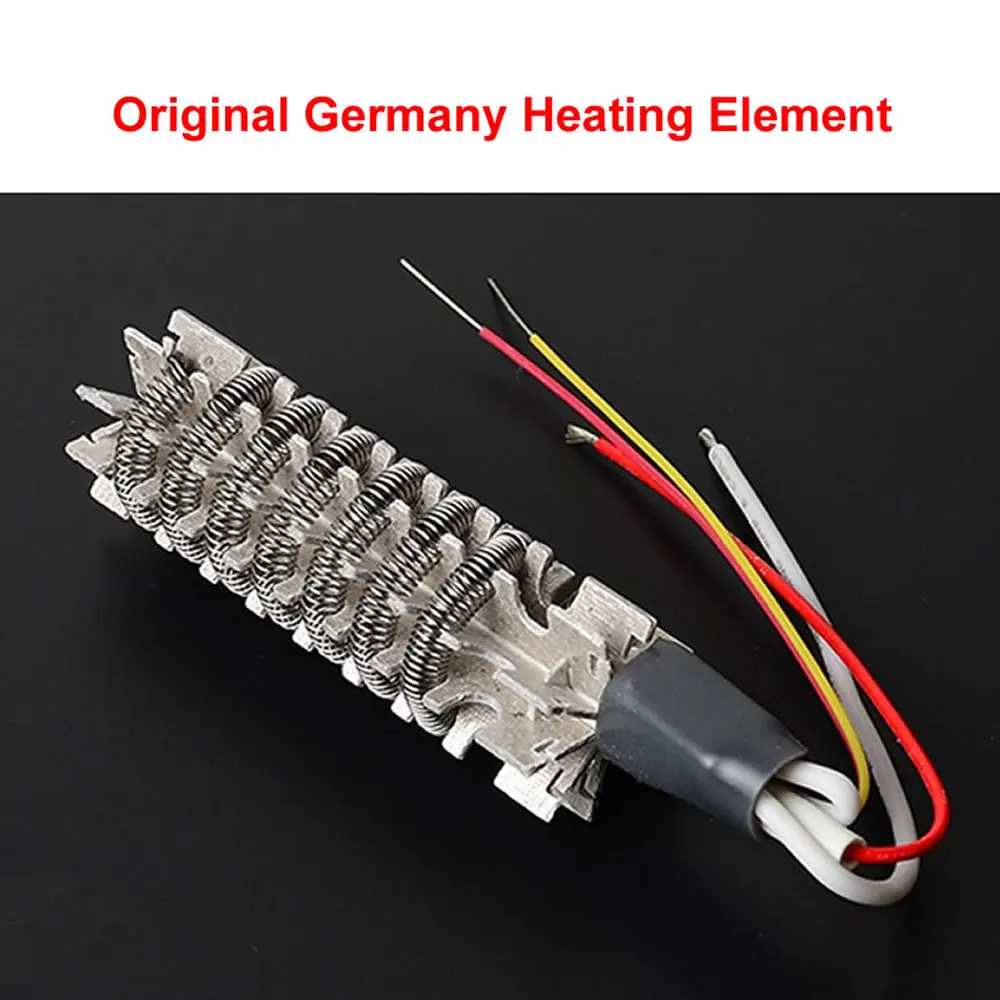

Верхний нагреватель
1200 Вт
Нижний нагреватель

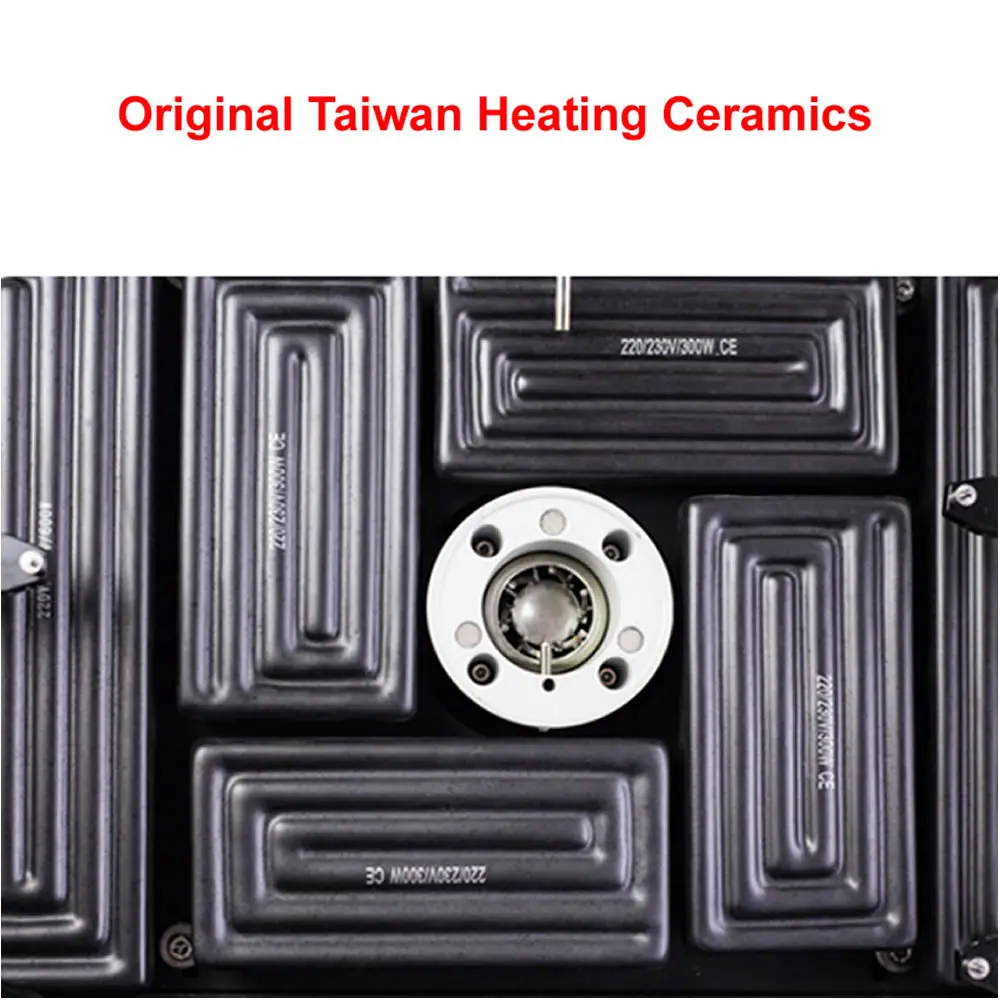

1200 Вт, инфракрасный2700 Вт
Источник питания
Ac220в ± 10% 50 Гц
Размеры
L500 * W600 * h650мм
Позиционирование
V-groove, PCBПоддержка может быть отрегулирована в любом направлении с внешней
УниверсальныйПриспособление
ТемператураКонтроль
Тип KТермопара, управление замкнутым контуром, независимое нагревание
Точность температуры
±. 2 градуса
Размер печатной платы
Макс 500*400 ммМин 20*20 мм
Чип BGA
2*2-80*80 мм
Минимальный чипРасстояние
0,15 мм
ВнешнийДатчик температуры
1 (опционально)
Вес нетто
43 кг
Применение1. Встроенный промышленный контрольный компьютер, интерфейс человека-машины с сенсорным экраном высокой четкости, температура нагрева, время, наклон, охлаждение и вакуум установлены на интерфейсе человека-машины
Настройка, отображение параметров в реальном времени и кривая измеренной температуры и функция мгновенного анализа кривой, анализ в реальном времени и коррекция кривой;
2. В общей сложности три температурных зоны вверх и вниз независимо нагреваются, а верхняя и нижняя температурные зоны могут быть установлены с 8 температурным контролем, и три температурных зоны используют независимые ПИД-алгоритмы для контроля нагрева
Процесс гарантирует, что Различные температурные зоны могут достичь наилучшего эффекта сварки синхронно. Большая зона предварительного нагрева, подогрев печатных плат сбалансирован и не деформируется;
3. Он может хранить 9999 групп температурных кривых, которые можно напомнить в любое время в соответствии с различными BGAs. Анализ кривой, настройка и коррекция также могут быть выполнены на сенсорном экране.
И есть китайские и английские интерфейсы на выбор, что удобно для отечественных и зарубежных клиентов использовать без препятствий;
4. Высокоточная термопара типа K с замкнутым контуром и автоматическая система компенсации температуры реализует точный контроль температуры и сохраняет отклонение температуры в пределах ± 2 градусов.
Когда внешний интерфейс измерения температуры реализует точное определение температуры, а также точный анализ и корректность фактической кривой температуры;

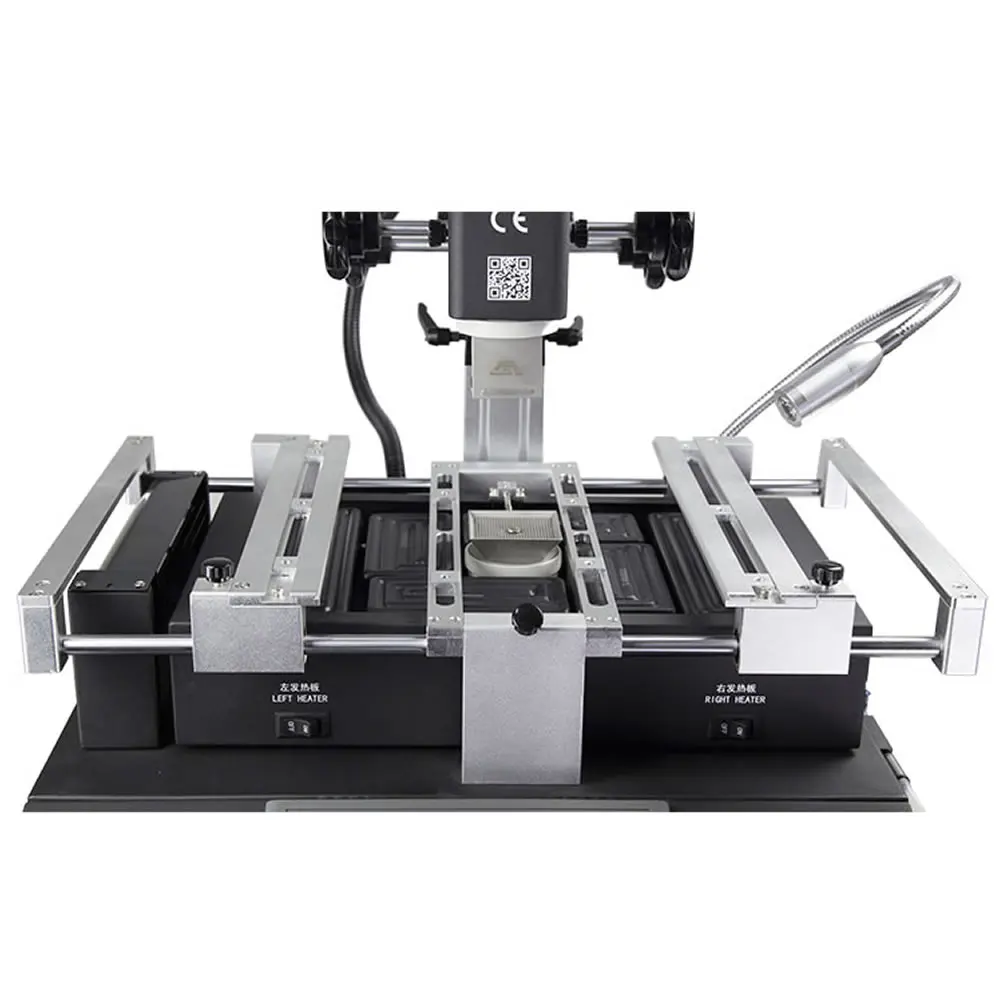

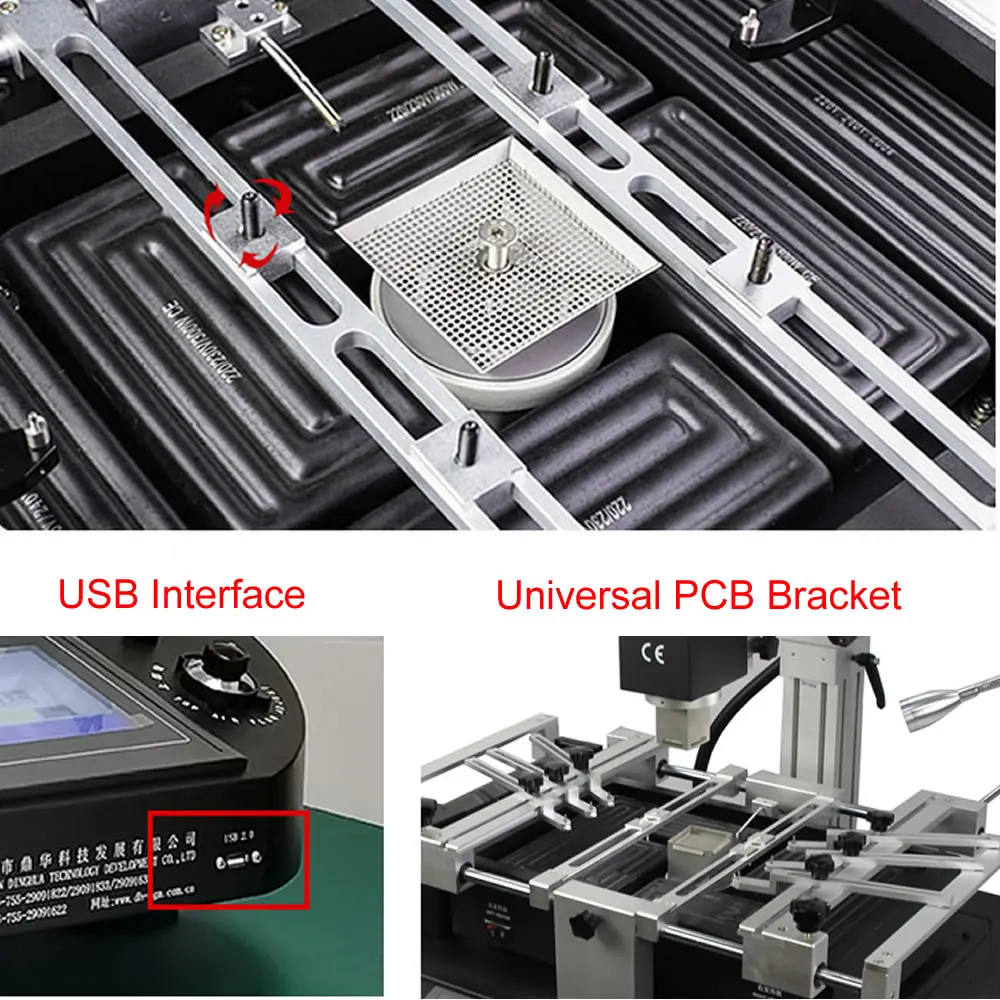

5. Позиционирование печатной платы принимает v-образную пазу, оснащенную лазерным позиционированием красной точки для быстрого позиционирования печатной платы; Гибкая и удобная подвижная универсальная крепежная пара
Плата PCB играет защитную роль, предотвращает повреждение края печатной платы и деформацию печатной платы и может соответствовать позиционированию различных печатных плат различных размеров;
6. Он имеет двойную защиту паролем, чтобы программы и параметры не были произвольно изменены или случайно удалены, и имеет превосходные функции защиты безопасности;
7. Оснащен различными насадками из сплава, которые можно поворачивать и расположить на 360 градусов, легко установить и заменить;
8. После того, как верхний и нижний горячий воздух прекратит нагревание, система охлаждения автоматически запускается, и высокомощный вентилятор поперечного потока быстро охлаждает печатную плату, чтобы предотвратить деформацию платы PCB.
Когда температура опускается до нормальной температуры, система охлаждения автоматически остановится, чтобы гарантировать, что машина не возрастет после повышения тепла и эффективно продлит срок службы оборудования;
9. Встроенный вакуумный насос, не требуется внешний источник воздуха, его можно использовать путем подключения к источнику питания непосредственно в любом месте, не ограничиваясь источником воздуха, внешним вакуумным присоской,
Удобный и быстрый доступ к чипам BGA;
10. С интерфейсом USB удобно загружать текущий график на u-диск для хранения, и его можно использовать при подключении мыши, чтобы продлить время использования сенсорного экрана;
11. Настройте голосовую функцию «Ранняя сигнализация». 5-10 секунд до завершения разборки и сварки, оператор будет предупрежден голосом, чтобы сделать соответствующие препараты;
12. После сертификации CE, он оснащен аварийным выключателем и автоматическим устройством защиты от отключения питания для внезапных аварий. В чехол температуры вне контроля, цепь может устройство защиты от перегрузки автоматически выключится.
