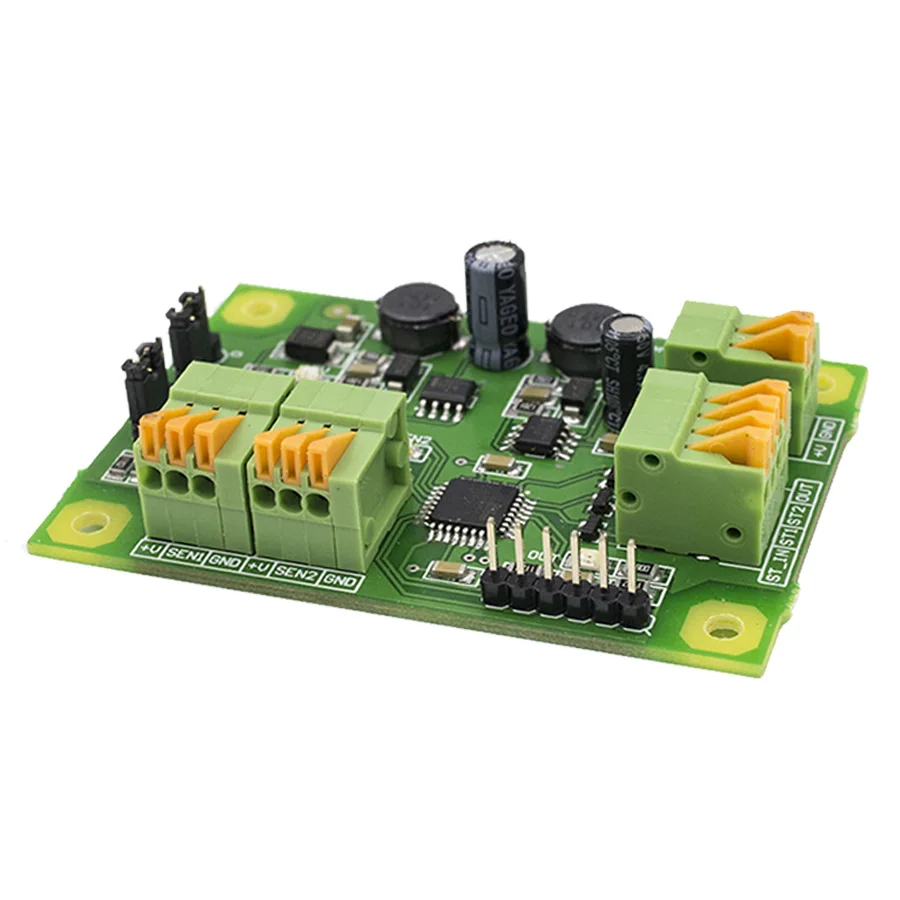

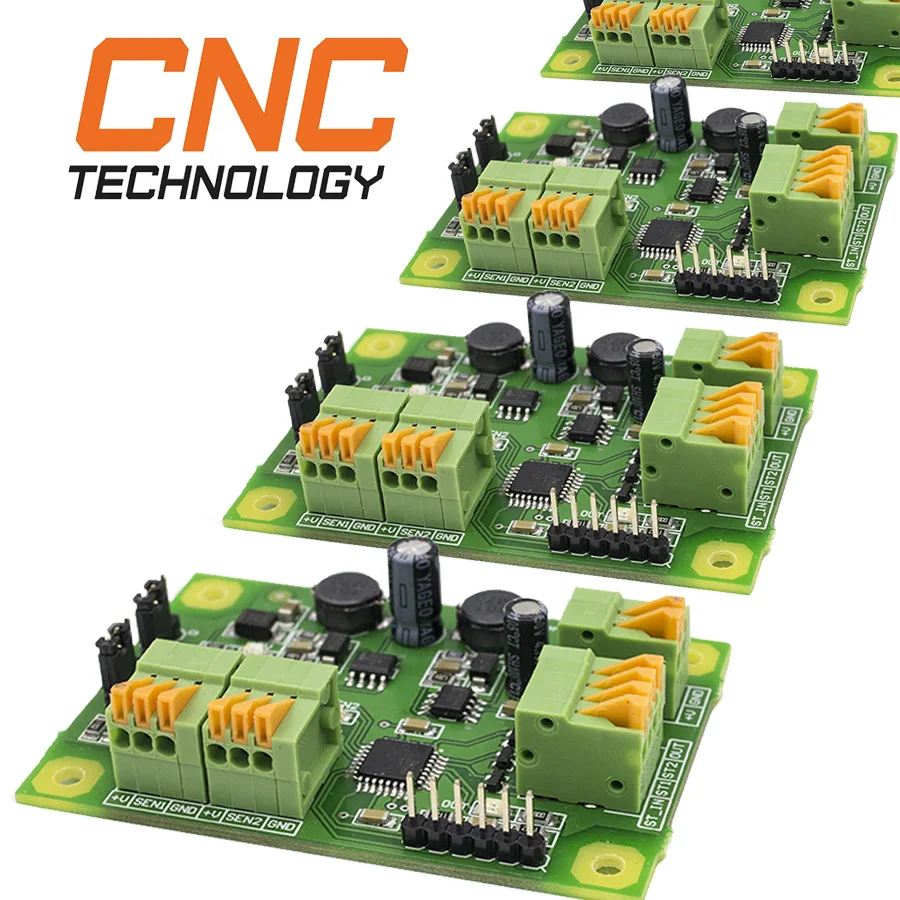

Плата синхронизации для станка ЧПУ Sen_Sync_V1.3 и Sen_Sync_V1.3S

Плата синхронизации Sen_Sync

При использовании двух двигателей (по одной оси) и двух датчиков домашнего положения, плата синхронизации Sen_Sync дает возможность управлять каждым двигателем отдельно.

Первый двигатель, который вернулся в начало координат останавливается, при этом второй продолжает движение до исходной точки. Это позволяет обеспечить перпендикулярность осей.

Модель Sen_Sync

V1.3

V1.3S

Mach3 LPT-DPTR 1.03

+

+

Mach3 RNRMotion USB

+

+

Mach3 RNRMotion Ethernet

+

+

Mach3 ZKMotion

+

+

Mach3 GEKO G540

+

+

NC-Studio PCIMC-3D

+

NC-Studio PCIMC-3G

+

DSP RichAuto A11E, A18E и другие.

+

DSP 0501

+

LinuxCNC LPT-DPTR 1.03 (также под управлением Mesa EP7i92)

+

LinuxCNC Mesa 7i76

+

AWC, Ruida (контроллера для CO2 лазера)

+

При включении питания, платасинхронизации Sen_Sync непрерывно опрашивает датчики домашнего положения. Кактолько сработает один из датчиков, контроллер прерывает сигнал PULL- надрайвер, соответствующий датчику. Далее ожидается срабатывания второго датчика,после чего прерывается сигнал PULL- на второй драйвер. Таким образом обестороны одной оси, но двух двигателей возвращаются в домашнее положение. Послеэтого на контроллер подается сигнал OUT, означающий срабатывание датчика по оси.

Sen_Sync_V1.3Sможет повторить цикл в ююбой момент времени, в дляSen_Sync V1.3 требуется перезапуск системы.

если один из датчиков при подаче питания активен, то портал по оси Y полностью блокируется, в окне статуса датчиков системы управления станком мигает статус датчика по оси Y, так же мигает светодиод выхода OUT на плате Sen_sync;

если оба датчика при подаче питания активны, то портал по оси Y будет заблокирован при повторном срабатывании одного из датчиков.
