Описание

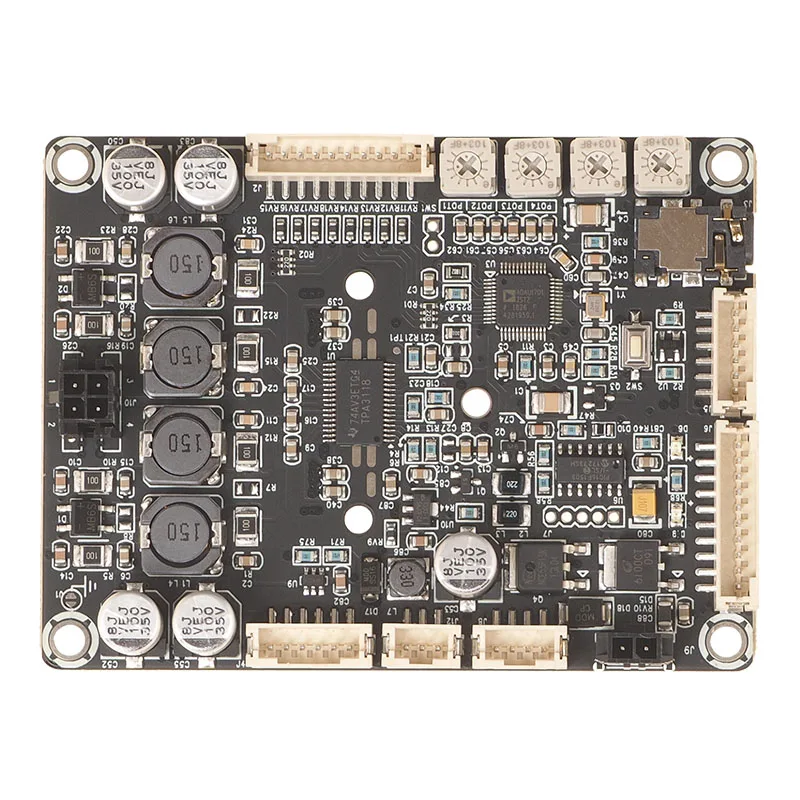

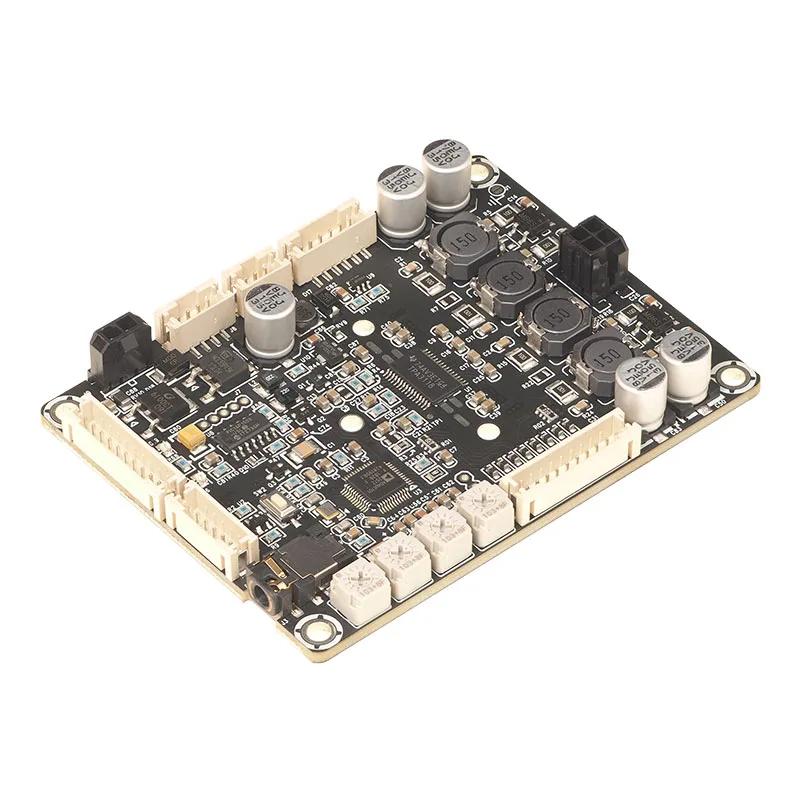

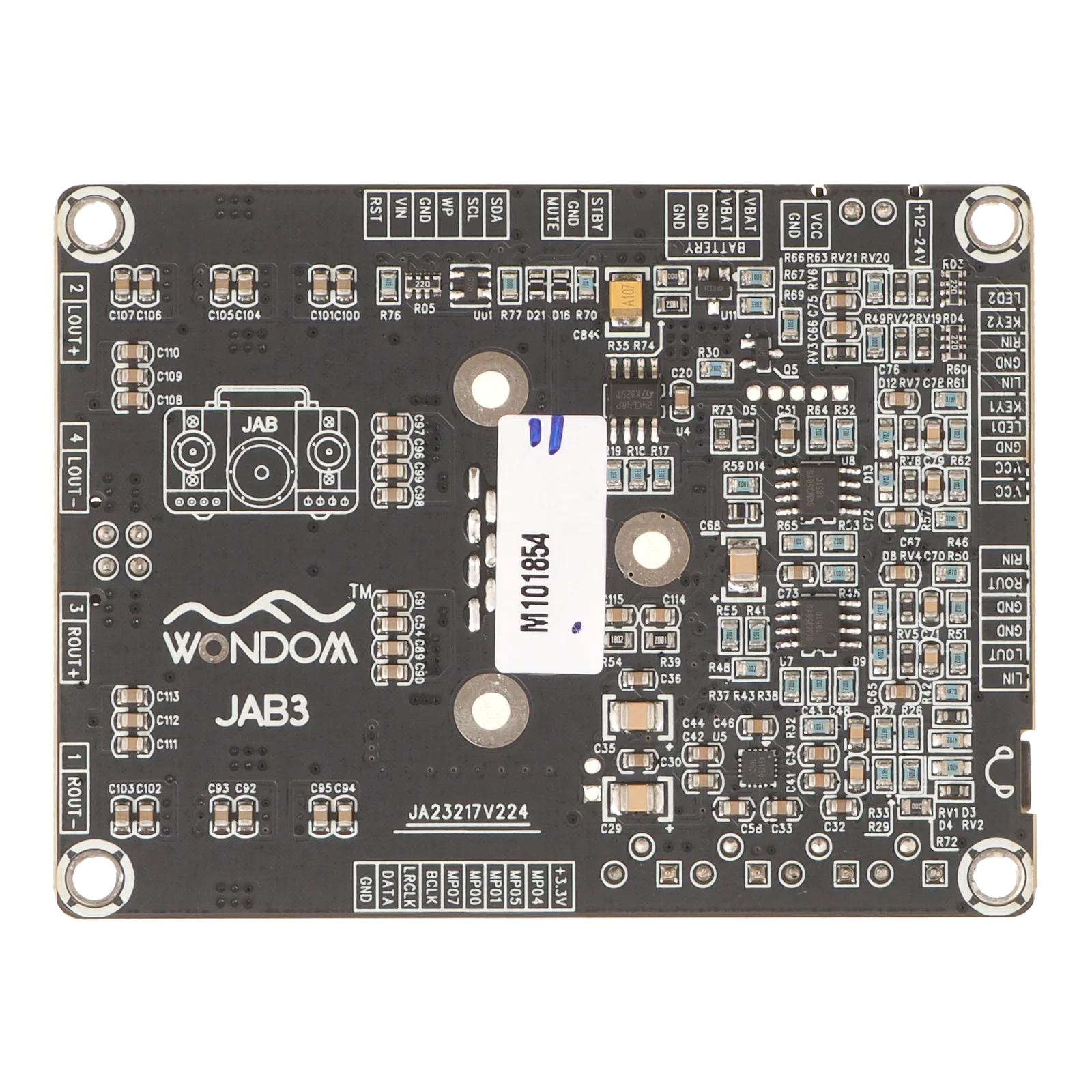

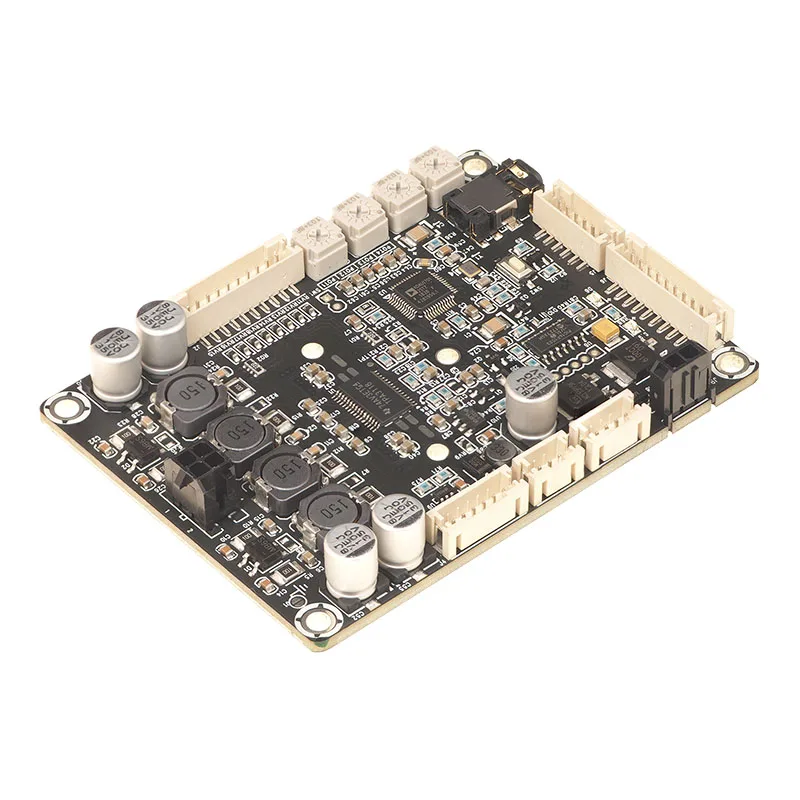

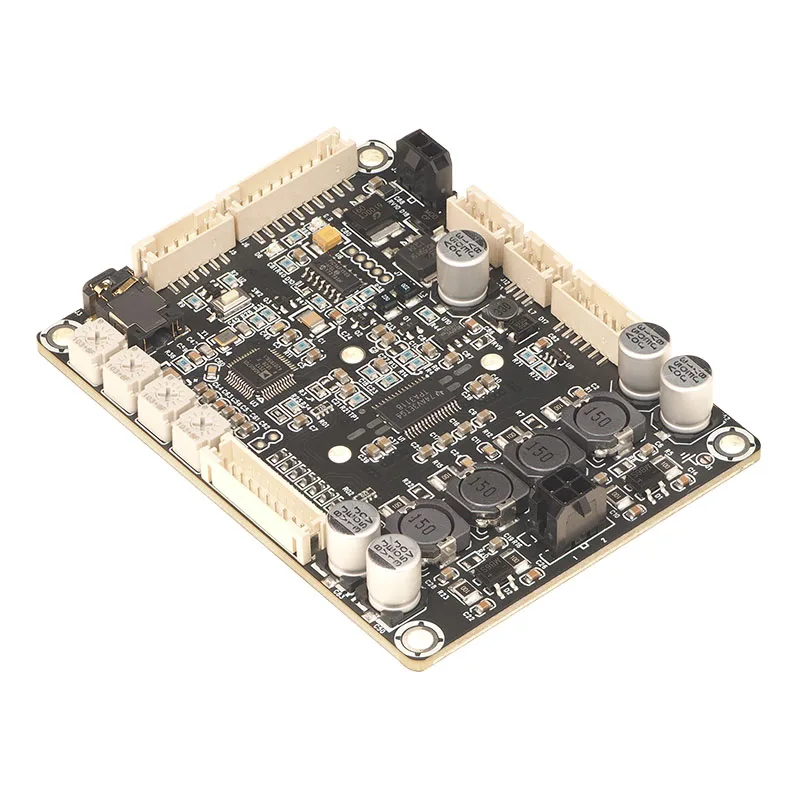

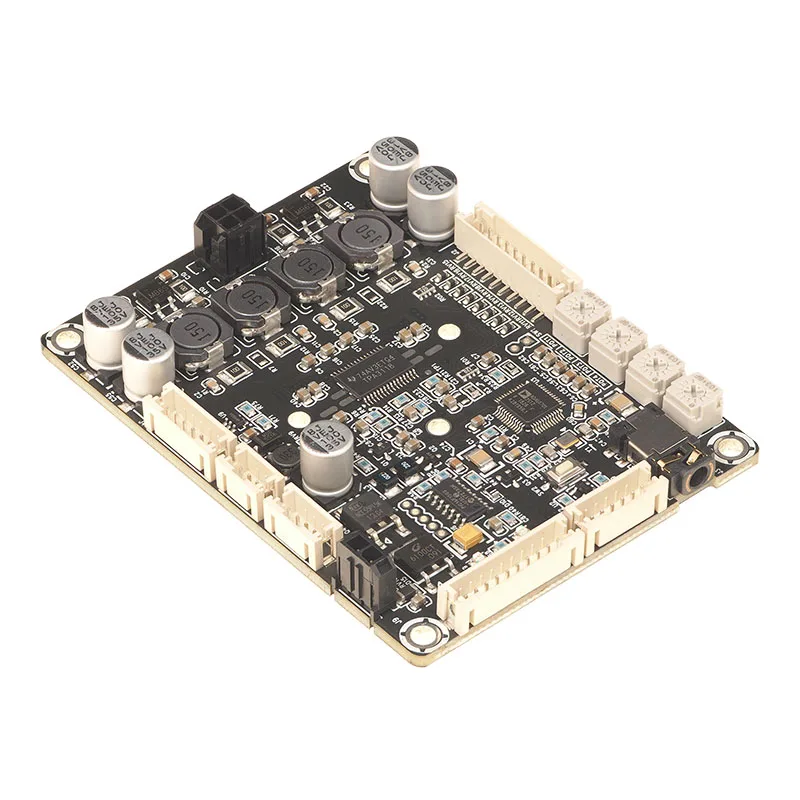

JAB3 - 230-это универсальный стереоусилитель класса D, интегрированный с высокопроизводительным DSP - ADAU1701, выводит 30 Вт на канал в нагрузку 8 Ом на основе чипа Texas Instruments TPA3118. С интегрированным чипом DSP JAB3 может быть применен к различным DIY Аудио, коммерческим или промышленным приложениям, таким как цифровой кроссовер, усиление басов, громкоговорители, киоск и т. д. После подключения к WONDOM programmer - ICP series JAB3 поддерживает программирование с помощью SigmaStudio, дистанционное управление через приложение или пользовательский интерфейс ПК.
Интегрирован с DSPБортовой полностью программируемые 28/железо добывающей промышленности окружности головы 56-бит аудио DSP ADAU1701 из аналоговые устройства компетенцией в различные обработки сигналов. Этот процесс может компенсировать реальные ограничения динамиков, усилителей и условий прослушивания, обеспечивая драматическое улучшение воспринимаемого качества звука.Четыре потенциометра предоставляются на JAB3 для аппаратного контроля в реальном времени всей аудиосистемы для громкости, усиления и фильтра высоких частот.Поддержка программы SigmaStudio и дистанционного управленияРазличные приложения отличаются от требований к аудио, так как колонки, окружающая среда и предпочтения отличаются. Чтобы предоставить клиентам лучший контроль за аудио системами, конечно, электроника выпустила программистов в цепи (серия ICP), с подключением к которому, вы можете программировать DSP с помощью SigmaStudio или дистанционного управления системой с помощью приложения или пользовательского интерфейса ПК.Мы разработали приложение-Miumax для дистанционного управления, с помощью которого вы можете регулировать громкость, усиление, частоту и настройки эквалайзера. Пользовательский интерфейс ПК также доступен для различных приложений, таких как цифровой кроссовер, усиление басов, сабвуфер и так далее.Конечно, электроника предоставила открытые файлы для клиентов, чтобы быстро начать проект. Вы можете скачать на части «загрузить».Высокое качество звукаБлагодаря специальному дизайну макета печатной платы и внимательной отладке инженеров, эта плата усилителя звука JAB3 - 230 отличается высокой производительностью звука, чей SNR составляет 85 дБ и THD + N работает, а также 0.1% @ 8 Ом, 1 Вт, 1 кГц.Низкое энергопотребление и долгое время воспроизведенияСистема управления питанием и система датчика уровня сигнала используются на JAB3 для низкого энергопотребления. Мы установили порог входного напряжения сигнала. При отсутствии сигнала в течение 5 минут JAB3 автоматически переходит в режим ожидания.Этот аудиомодуль JAB3 - 230 рассеивает всего 72 МВт в режиме ожидания. Чрезвычайно низкое энергопотребление обеспечивает длительное время воспроизведения, особенно когда JAB3 - 230 питается от аккумуляторных плат, что является абсолютно преимуществом для портативных динамиков Bluetooth.Поддерживающая мощность аккумулятораДля питания JAB3 - 250 требуется источник питания DC10V-26V.В дополнение к источнику питания JAB3 также поддерживает питание аккумулятора, что значительно улучшает портативность и гибкость аудиосистем.Пожалуйста, обратите внимание, что MPPT не используется в JAB3. Поэтому JAB3 не может использоваться для перезарядки батарей. Если вы покупаете только JAB3 и хотите портативную батарею, рекомендуется использовать WONDOM battery charging, protection и balance board - BCPB series. Если у вас под рукой JAB1 / JAB2, вы можете использовать WONDOM Battey для зарядки и защиты платы (JAB - BE, AA-JA11113) для питания.Простота установкиЧетыре отверстия для винтов делают эту плату усилителя Bluetooth легкой для установки и быстрой для интеграции в любой шкаф. Мы предоставляем набор функциональных кабелей (JAB - FC) для ваших удобных операций. Кроме того, 3,6 ''x 2,7'' L-стиль алюминиевый кронштейн для установки (JAB-лаборатории) есть в наличии, чтобы зафиксировать Bluetooth усилитель в процесс монтажа и для того, чтобы установить доска для шкафов.Встроенная аудиосистема 2,1/4,0 с Bluetooth и DSPJAB2 может подключаться к mono JAB3 для создания аудиосистемы 2,1 или подключения к стереосистеме JAB3 для создания аудиосистемы 4,0. Эта встроенная система будет интегрирована как с Bluetooth, так и с DSP, подходит для портативных bluetooth-динамиков и цифровых кроссоверов. Функциональный комплект кабелей (AA-AJ11116) выпускается для удобного подключения. Что касается подключения, пожалуйста, примите .Посылка включает в себя1 шт. AA-JA32473, JAB3 - 2301 шт. кабель питания1 шт. стерео Акустический кабель1 шт. 3,5 мм AUX кабель
Особенности:
3,60x2,70 дюйма размер печатной платы
Плата батареи поддерживается *
Схема управления питанием
Интегрированный DSP
Усиление выходного сигнала динамика регулируется
Высокочастотный фильтр с регулируемым выходом динамика
ВЧ-фильтр 3,5 мм наушников Выход регулируемый
Общий объем регулируется
Система датчика уровня сигнала *
Внешний 3,5 мм AUX в Порты и разъёмы
Порт выключателя питания *
3,5 мм разъем для наушников Выход
Совместимость с JAB2 *

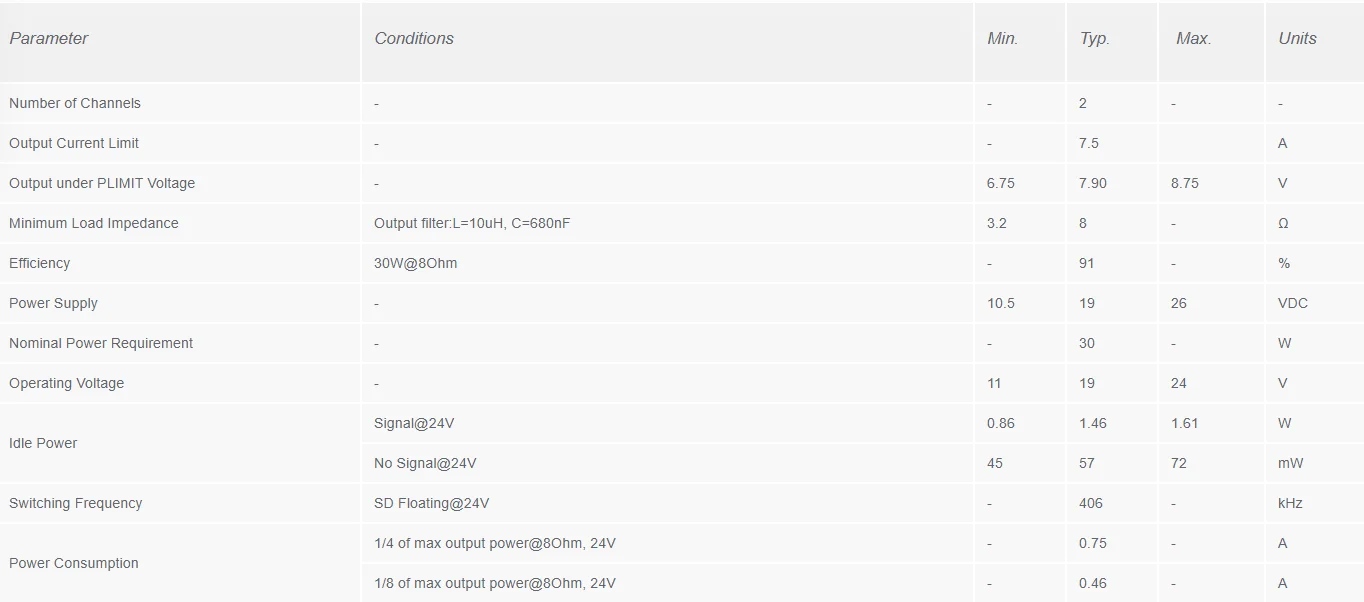

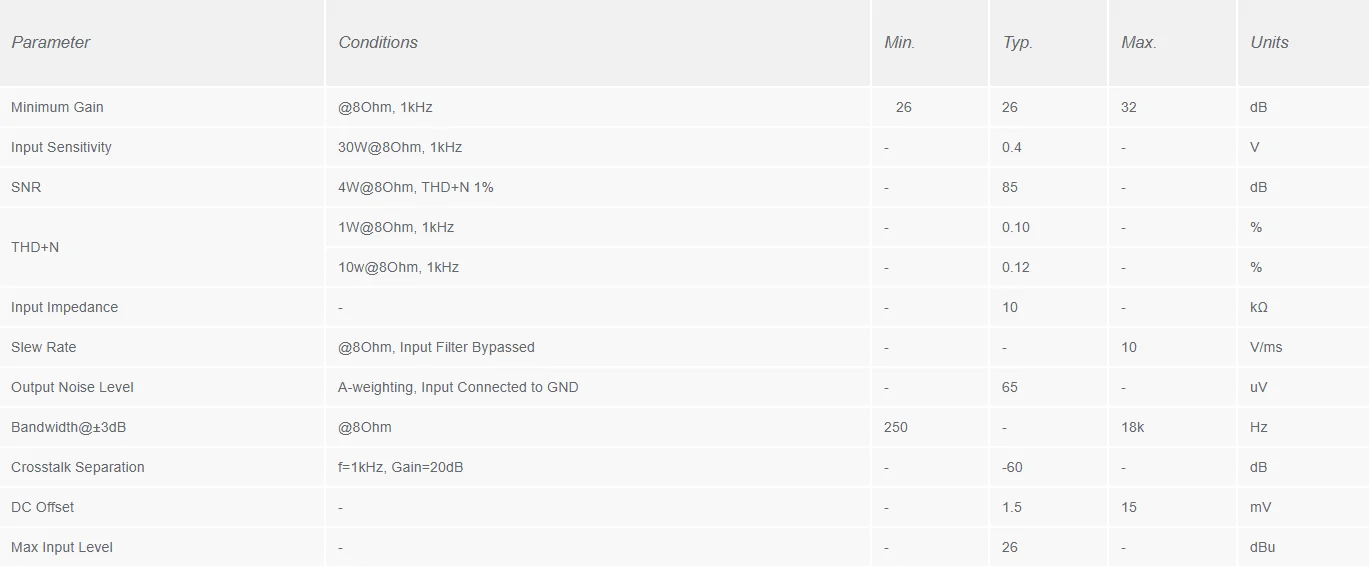

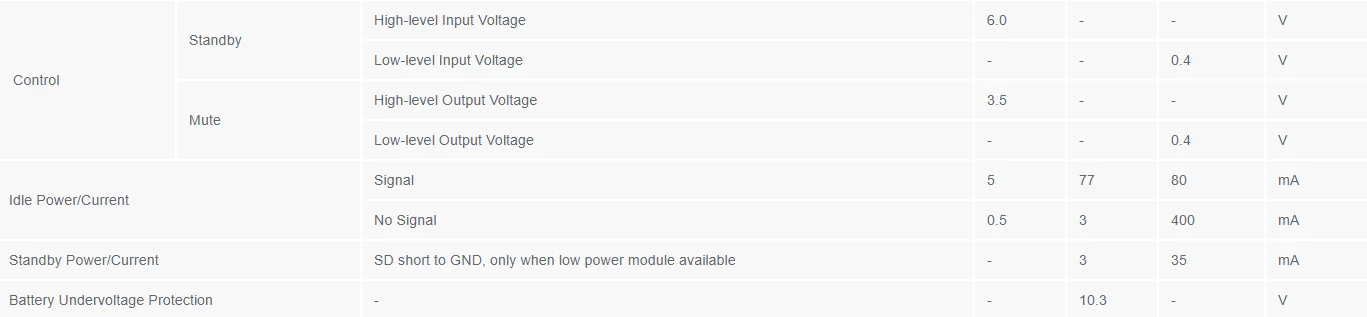

Параметры
Характеристики типичные @ + 25 ℃, питание от 24 В постоянного тока, если не указано иное. Спецификации могут быть изменены без уведомления.

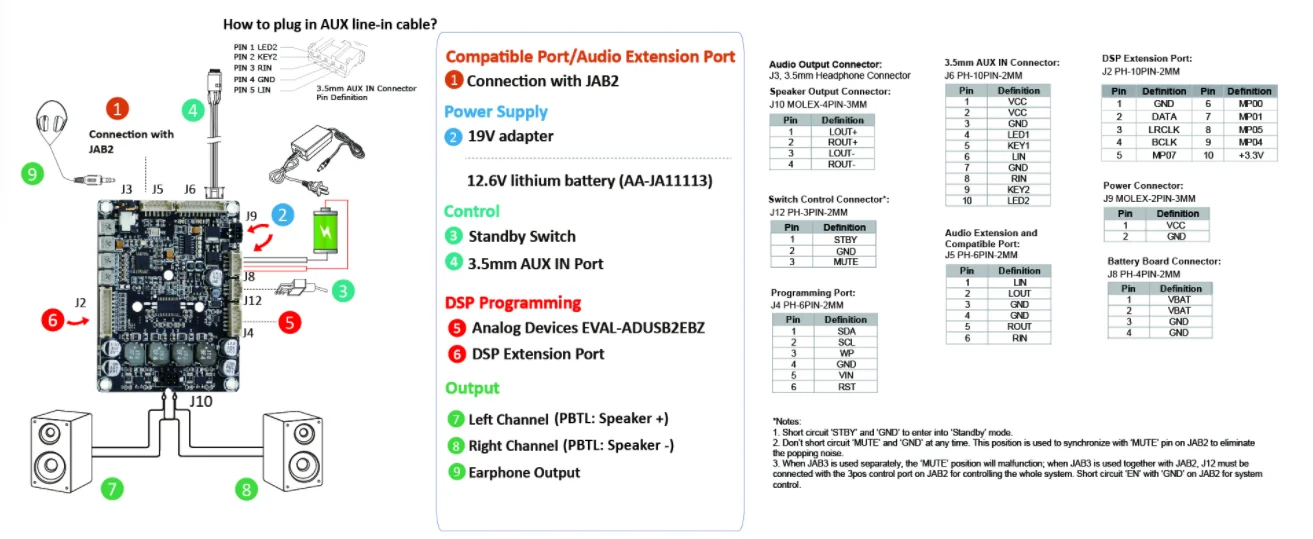

Подключение

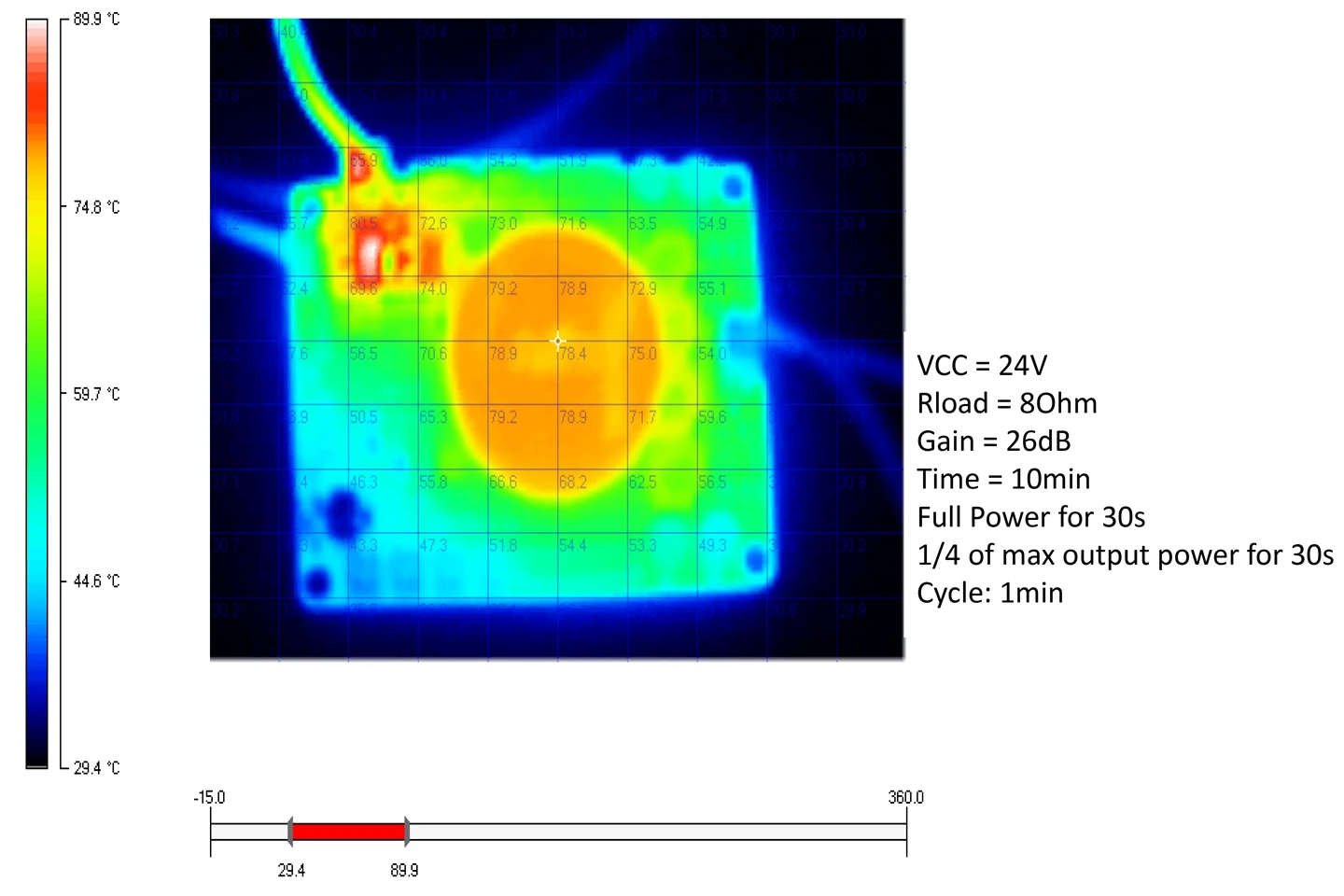

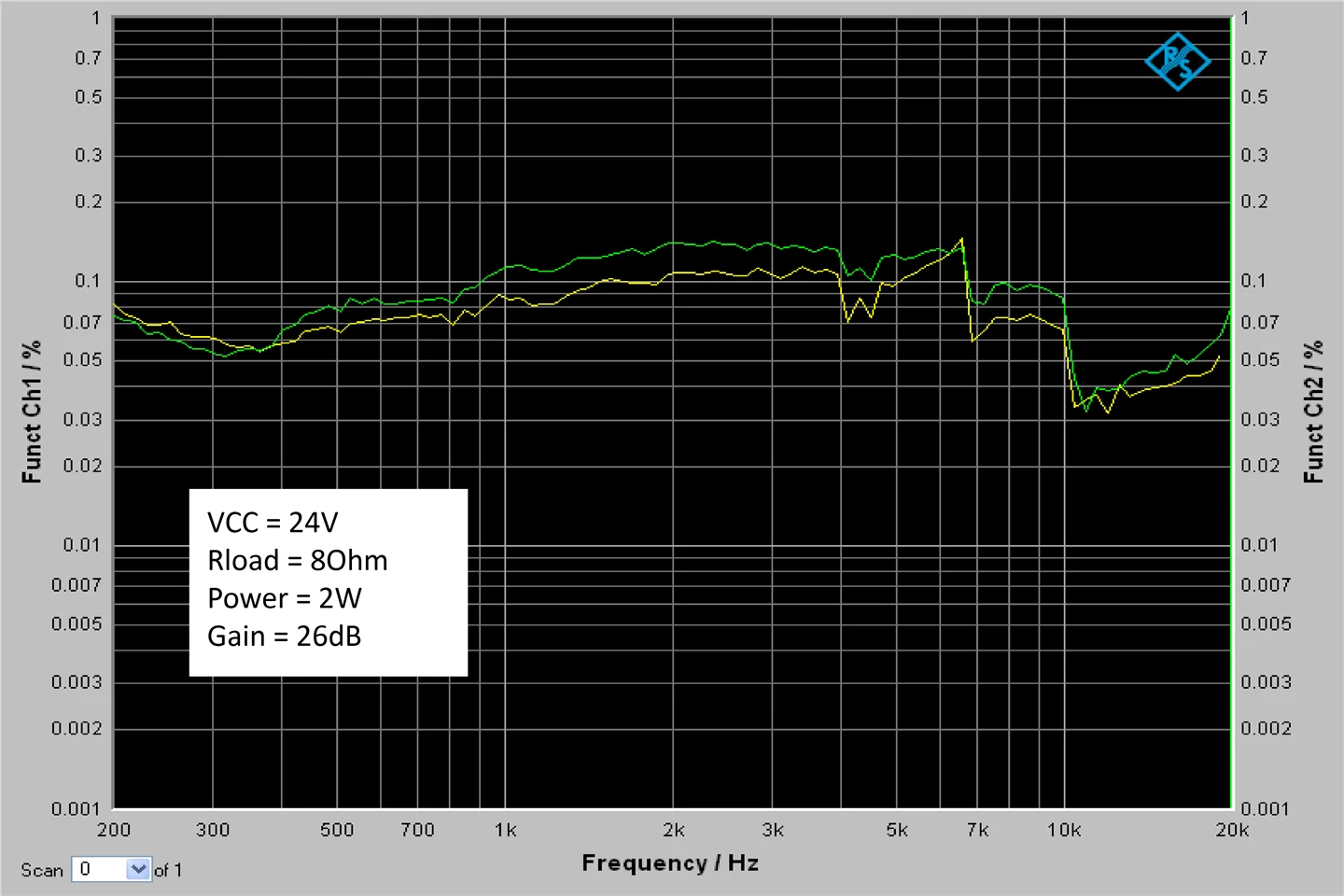

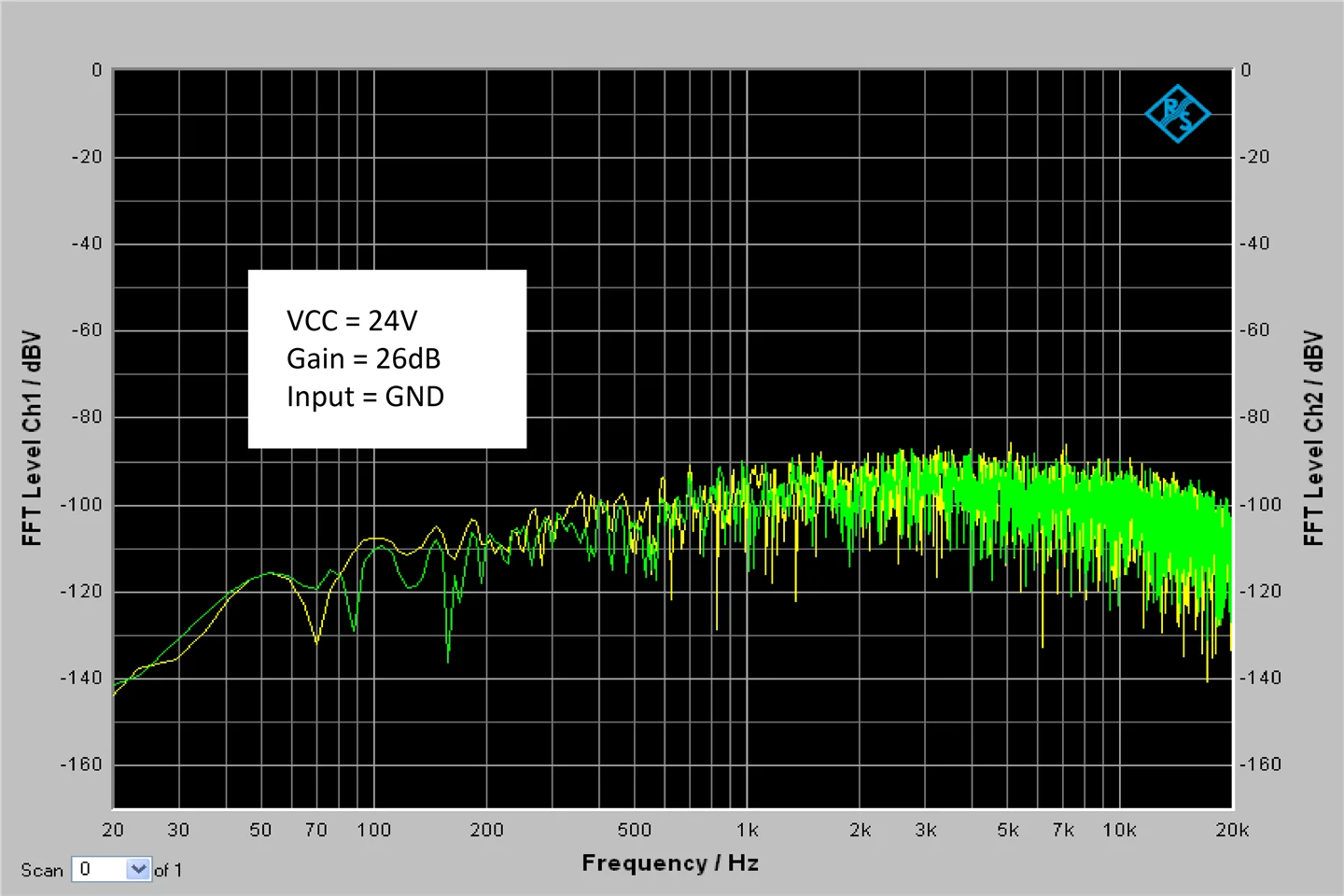

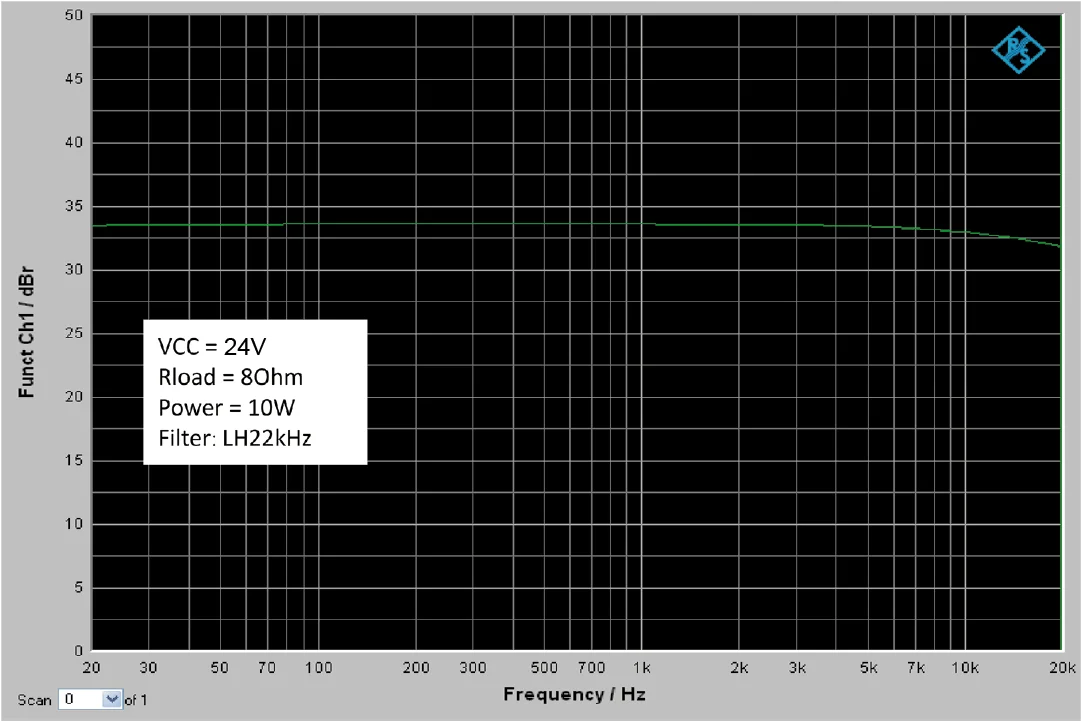

Производительность
