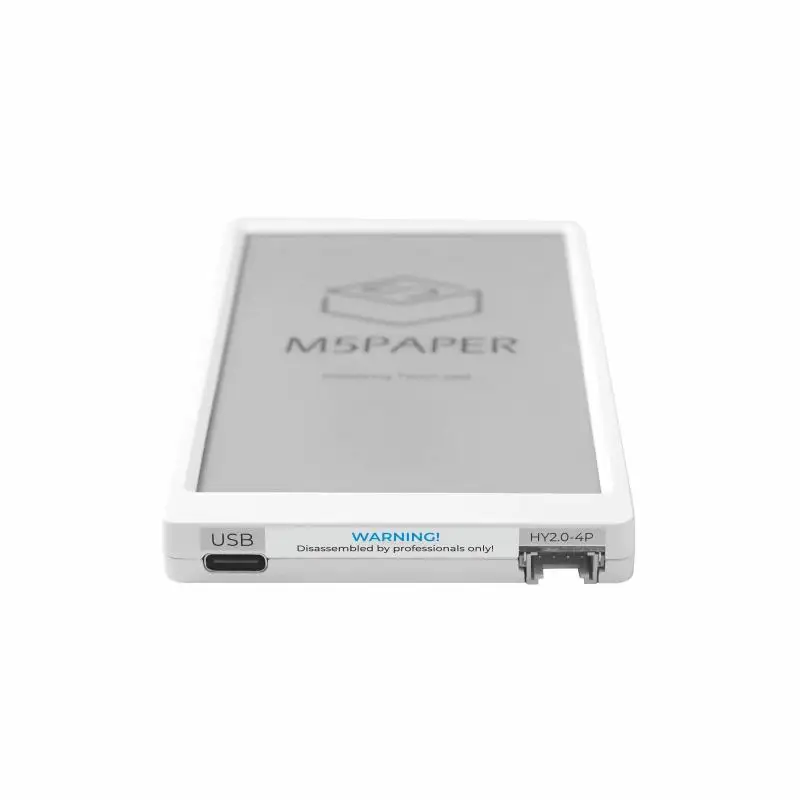

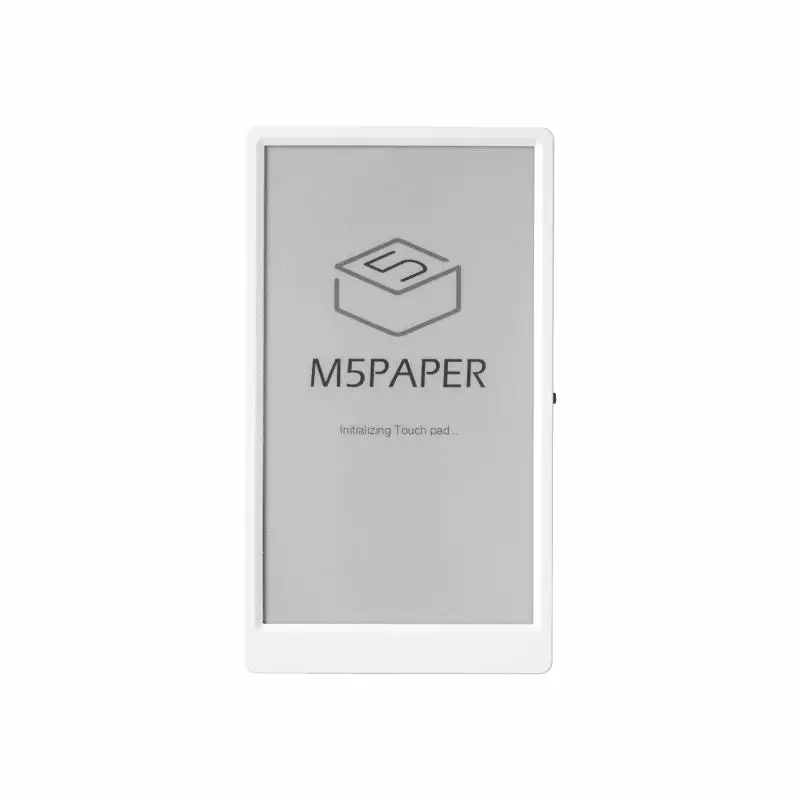

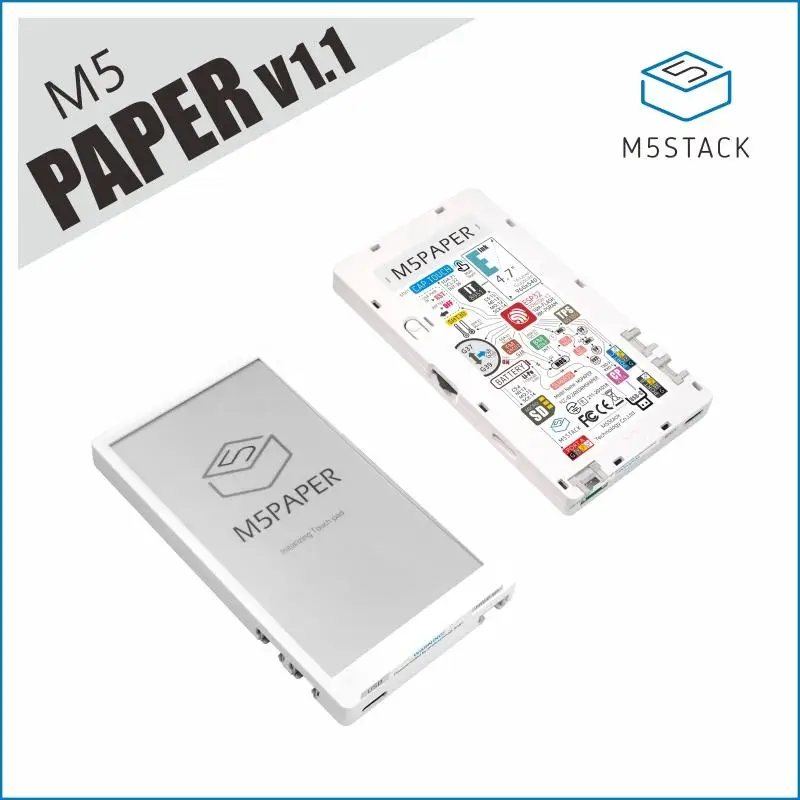

M5Stack официальный M5Paper ESP32 макетный комплект V1.1 (960X540, 4,7 дюймовый дисплей eInk, 235 ppi)

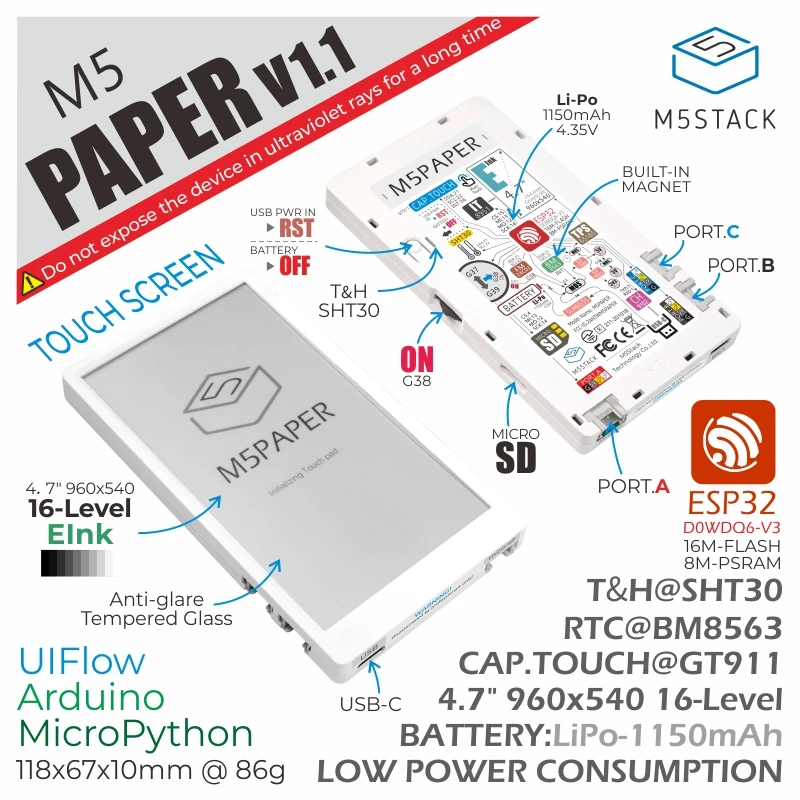

M5Paper v1.1 Является ли M5Stacks последним ядром устройства с сенсорным включением Электронные чернила Дисплей. Питание от ESP32-D0WDQ6-V3 это наше первое устройство для интеграции супер размера 540*960 @ 4,7" Электронные чернила Дисплей, который поддерживает 16 уровней серого. Дисплей представляет собой емкостный сенсорный экран GT911, который поддерживает двухточечное касание и различные управления жестами. По сравнению с обычным ЖК-дисплеем электронные чернила легче на глазах, что делает их отличным выбором для чтения или просмотра в течение более длительного времени. Другие преимущества-низкое энергопотребление и способность сохранять изображение, даже если питание на дисплее прекращено. Интегрированные в CoreInk многофункциональные кнопки для работы, датчик температуры и влажности SHT30, Физические кнопки и порт TF-карты (microSD) для хранения данных.

Кроме того, внутренний чип eeprom FM24C02 обеспечивает 2K-bit(256x8)-EEPROM может использоваться для хранения важных данных даже когда устройство выключено. Аккумулятор lipo емкостью 1150 мАч удерживает устройство в течение длительного времени, и срок службы батареи может быть сохранен с помощью RTC(BM8563), чтобы установить устройство в глубокий сон и разбудить его снова при необходимости. Три HY2.0-4P расширения портов включены, которые позволяют строить сложные проекты с использованием существующих датчиков в экосистеме M5Stack.

M5Paper v1.1 использует гибкую панель экрана e-Ink, которая является той же моделью, что и M5Paper v1.0 hard e-Ink screen panel. Все характеристики и характеристики одинаковы для обеих моделей. Мы используем CP2104 и CH9102 в качестве последовательного чипа USB в альтернативе. Установите соответствующий драйвер USB в соответствии с вашим устройством.

Предупреждение: 1. Не подвергать воздействию ультрафиолетовых лучей в течение длительного времени, в противном случае это может привести к необратимому повреждению ink экран.2. Низкое энергопотребление, используемое M5Paper, отличается от устройств CORE и StickC. При использовании PWR кнопка используется в качестве кнопки включения питания (Длительное нажатие на 2s). Если вам нужно выключить устройство, вам нужно использовать программный API или он будет реализован, нажав кнопку reset на задней панели. При использовании источника питания USB его нельзя выключить.3. Во время использования, если prog ram не может быть загружен нормально (приглашение сверхурочно или не удалось записать в целевой RAM), вы можете попробовать повторно установить драйвер устройства. Для загрузки драйвера, пожалуйста, посмотрите содержимое в нижней части документа.

Стандарт ESP32 беспроводные функции Wi-Fi

Внутренняя вспышка 16 м

Дисплей низкой мощности

Многоточечный сенсорный экран

Угол обзора 180 градусов

Встроенный магнит

Внутренний аккумулятор 1150 мАч

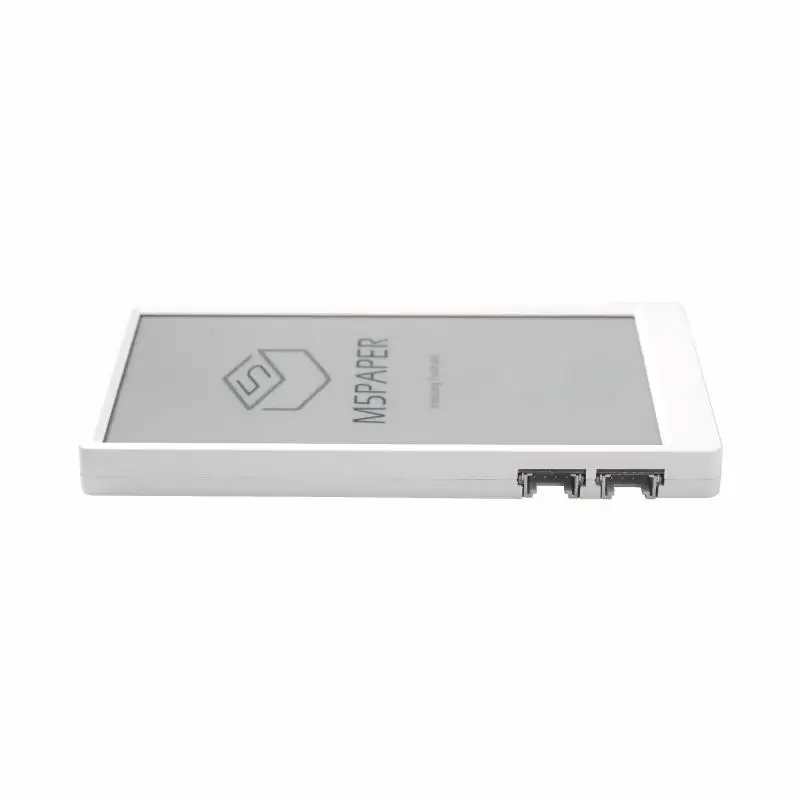

Расширяемый-HY2.0-4P 3 x внешних Расширительных порта

1x M5Paper v1.1

IoT терминал

Электронная книга

Промышленная панель управления

Панель умного дома

M5Paper

M5Paper v1.1

Жесткая панель дисплея

Гибкая панель дисплея

Ресурсы

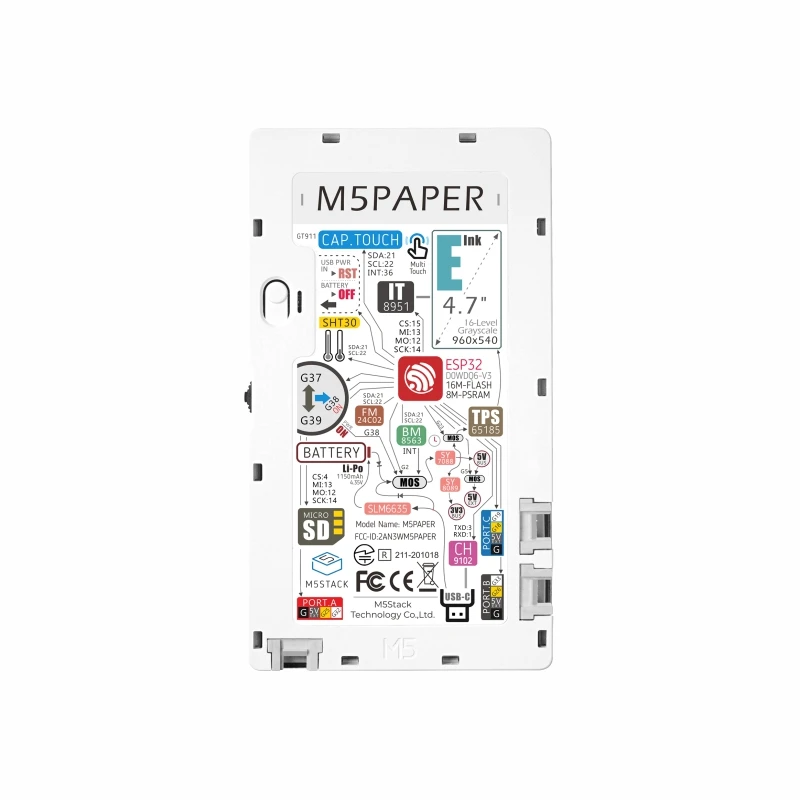

Параметр

ESP32-D0WDQ6-V3

Двухъядерный 240 МГц, 600 DMIPS, 520KB SRAM, Wi-Fi

Вспышка

16 Мб

PSRAM

8 Мб

Входное напряжение

5V @ 500mA

Порты

TypeC * 1, HY2.0-4P * 3, слот для tf-карты (microSD)

Дисплей E-Ink

Номер модели: EPD_ED047TC1 | 540*960@4.7 "| Оттенки серого: 16 уровней | Область отображения: 58,32*103,68 мм | Драйвер дисплея: IT8951E

Физическая кнопка

Многофункциональная кнопка * 1, кнопка сброса * 1

RTC

BM8563

Антенна

Антенна 2,4G 3D

Булавки

G25, G32, G26, G33, G18, G19

Батарея

1150mAh@3.7V

Рабочая температура

От 0 °C до 60 °C

Вес нетто

86 г

Вес брутто

100 г

Размер продукта

118 * 66x * 10 мм

Размер упаковки

120 * 70x * 14 мм

Материал корпуса

Пластик (ПК)
