Официальный комплект разработки M5Stack M5Stack Core2 ESP32 IoT

M5Core2 Является ядром второго поколения в серии M5Stack development kit, что еще больше улучшает функции исходного поколения ядер.

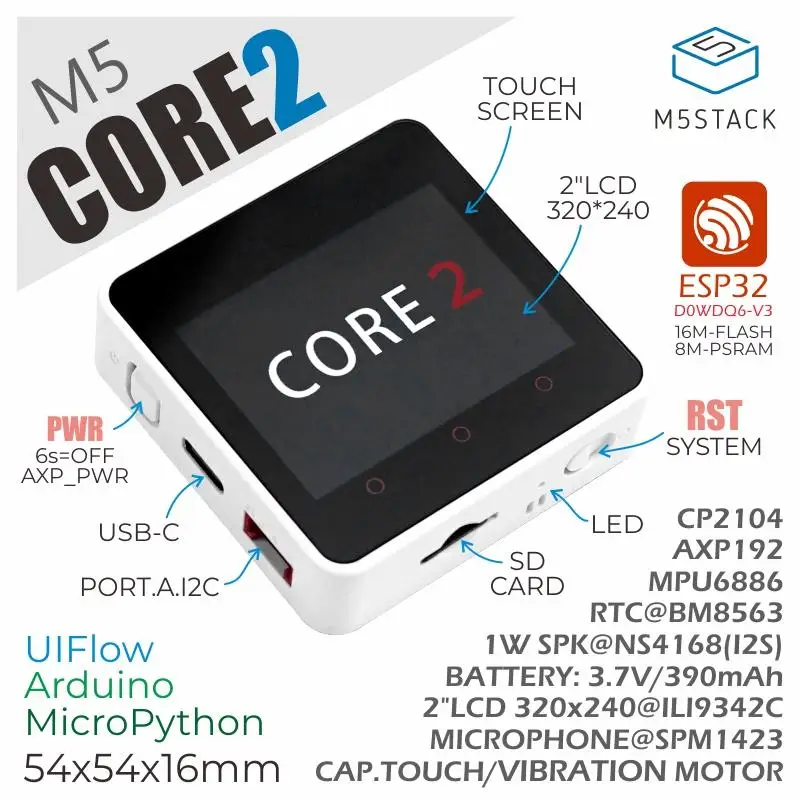

MCU-это ESP32 Модель D0WDQ6-V3 и имеет двухъядерный Xtensa®Большие размеры 32 бит 240 МГц LX6 процессоров, что может быть управляется отдельно. Wi-Fi поддерживается в качестве стандарта, и он включает в себя на борту 16 Мб флэш-памяти и 8 Мб PSRAM, USB TYPE-C интерфейс для зарядки, загрузку программ и последовательной связи, 2,0-дюйм интегрированный емкостный сенсорный экран, И встроенный вибромотор.

M5Core2 также оснащен встроенным модулем RTC, который может обеспечить точное время. Блок питания Управляется чипом управления питанием AXP192, который может эффективно контролировать энергопотребление базы и встроенный зеленый светодиодный индикатор питания помогает уведомить пользователя об уровне заряда батареи. Емкость аккумулятора была модернизирована до 390 мА · ч, что может заряжать ядро намного дольше, чем предыдущая модель.

M5Core2 сохраняет слот для tf-карты (microSD) и динамики. Тем не менее, чтобы обеспечить более высокое качество звука, чип усилителя мощности цифрового аудио интерфейса I2S используется для эффективного предотвращения искажений сигнала. Есть Независимые кнопки питания и сброса на левой стороне и нижней части основания.

3 значка на передней части экрана являются емкостными кнопками, которые программируются. Есть небольшая плата расширения на нижней части основания с 6-осевым инерционным измерительным датчиком и микрофон. Платформа разработки и язык программирования, поддерживаемый M5Stack Core2: Arduino, UIFlow (Используя Blockly, MicroPython язык) независимо от того, какой уровень ваших навыков развития и программирования, M5Stack поможет вам постепенно превратить ваши идеи в реальность.

Операции:Включение питания: Одно нажатие кнопки питания слеваВыключение питания: нажмите на левую кнопку питания в течение 6 секундСброс: Нажмите кнопку RST на нижней стороне

Перед использованием, пожалуйста, перейдите Страница загрузки Чтобы загрузить драйвер USB, который соответствует вашей операционной системе, и установить его.Примечание: Core2 В настоящее время имеет две версии чипов USB CP2104/CH9102F, пользователи могут устанавливать драйверы (CH9102 И CP210x), Которые совместимы с двумя IC одновременно, чтобы убедиться, что драйверы устройства работают нормально.

ESP32-based, встроенный Wi-Fi

16M Flash,8M PSRAM

Встроенный динамик, индикатор питания, вибромотор, RTC, I2S усилитель, емкостный сенсорный экран, кнопка питания, кнопка сброса

Слот для карты TF (максимальный размер 16 г)

Встроенный литиевый аккумулятор, оснащенный чипом управления питанием

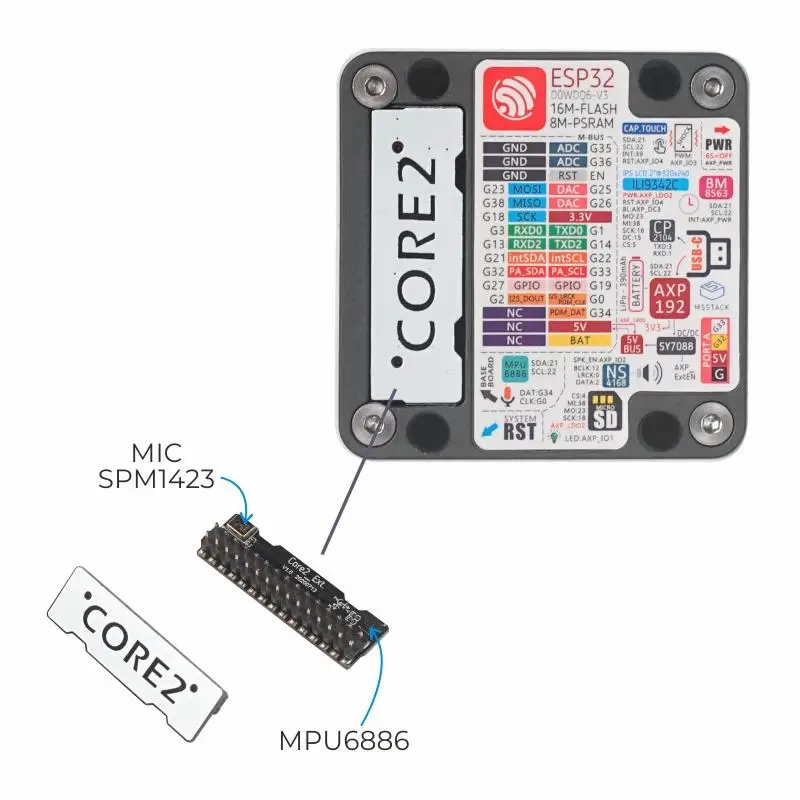

Отдельная маленькая доска встроенный 6-axis IMU, ДПМ микрофон

M-разъем шины и контакты

UIFlow

Микропитон

Arduino

. Чистая Наноструктура

1x M5Stack Core2

1x USB Type-C (20 см)

Интернет вещей терминальный контроллер

Обучающий продукт для стебля

Сделай Сам

Оборудование для умного дома

Ресурсы

Параметр

ESP32-D0WDQ6-V3

Двухъядерный 240 МГц, 600 DMIPS, 520KB SRAM, Wi-Fi

Вспышка

16 Мб

PSRAM

8 Мб

Входное напряжение

5V @ 500mA

Интерфейс

TypeC x 1, Гроув (I2C + I/0 + UART) x 1

IPS ЖК-экран

2,0 "@ 320*240 ILI9342C

Сенсорный экран

FT6336U

Усилитель динамика

NS4168

Светодиодный

Зеленый индикатор питания Светильник

Кнопка

Кнопка питания, кнопка RST, кнопка виртуального экрана * 3

Вибрационное напоминание

Вибромотор

Микрофон

SPM1423

I2S усилитель мощности

NS4168

6-axis IMU

MPU6886

RTC

BM8563

Пму

AXP192

Usb-чип

CP2104/CH9102F (две версии чипов, нет разницы в функциях и использовании)

DC-DC Boost

SY7088

Слот для карты TF

16G Max

Литиевая батарея

390 мАч @ 3,7 в

Антенна

Антенна 2,4G 3D

Рабочая температура

От 0 °C до 60 °C

Технические характеристики базового винта

Шестигранная Торцевая потайная головка M3

Внутренняя плата PCB защищены интерфейс

Интерфейс батареи (спецификация: 1,25 мм-2P)Интерфейс USB (Спецификация: 1,25 мм-4P)

Вес нетто

52 г

Вес брутто

70 г

Размер изделия

54x54x16 мм

Посылка с размером

75x60x20 мм

Материал корпуса

Пластик (ПК)
