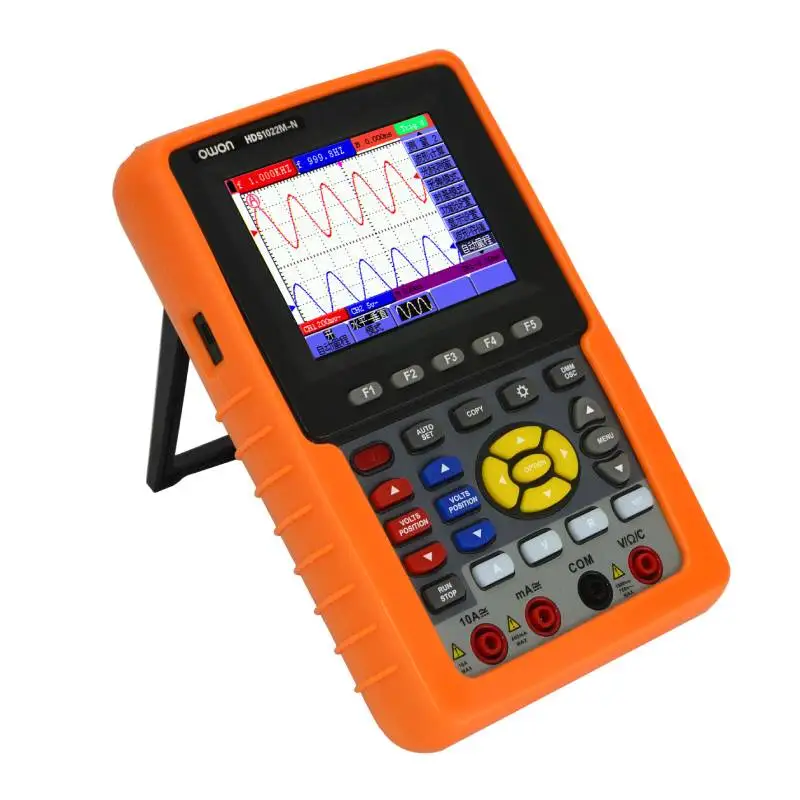

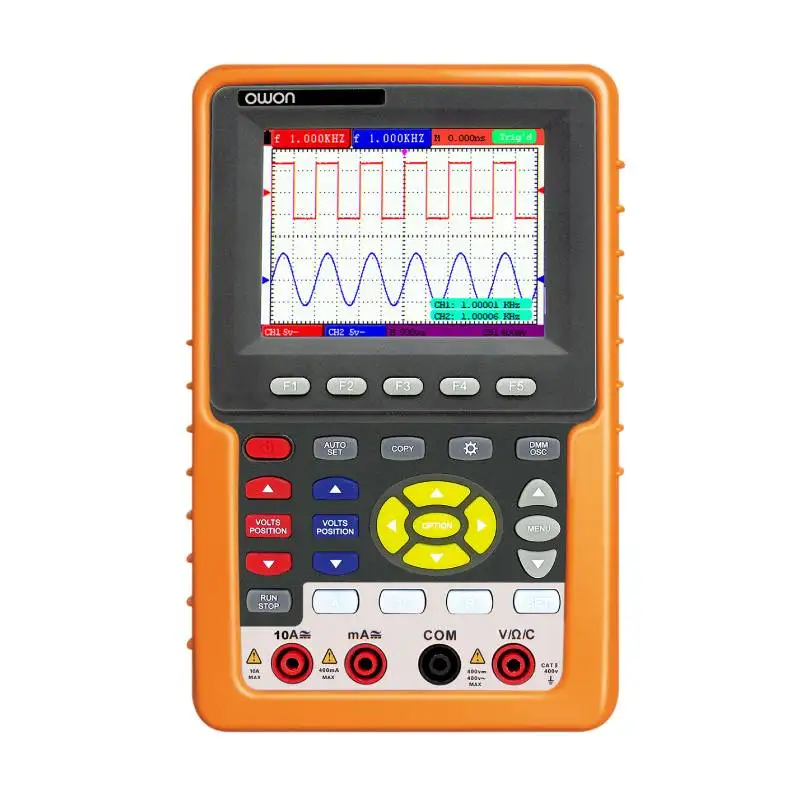

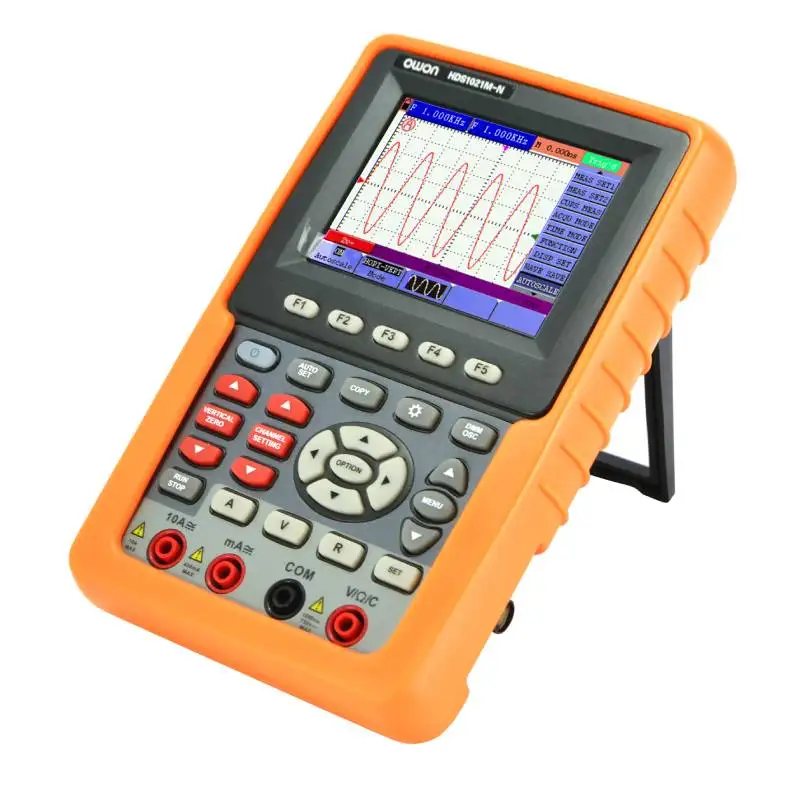

Портативный осциллограф OWON HDS1022M-NHDS1021M-N, цифровой осциллограф с двумяодноканальными частотами 100 МГц и частотой дискретизации 20 МГц

Спецификация:

Модель: HDS1022M-N

Модель HDS1022M-N Полоса пропускания 20 МГц Частота образцов (в режиме реального времени) 100 мс/с Горизонтальные весы (s/div) 5ns/div ~ 100s/div, шаг на 1 ~ 2,5 ~ 5 Время подъема (на входе, типично) ≤ 17,5ns Дисплей 3,7 "цветной TFT дисплей (640 × 480 пикселей) Канал Двойной Входное сопротивление 1MΩ ± 2%, параллельно 20pF ± 5pF Длина записи 6K точек Интерполяция Sin (x) / x Коэффициент затухания зонда 1X,10X,100X,1000X Входное соединение DC, AC и GND Точность постоянного тока (средняя) Среднее> 16 : ±(5% чтения + 0.05div) для △V Вертикальная чувствительность 5 мВ/div ~ 5V/div (при вводе) Вертикальное разрешение (A/D) 8 бит Максимальное входное напряжение 400 В (PK - PK) (DC + AC, PK - PK, входное сопротивление 1MΩ, затухание щупа 10 : 1), CAT II Тип триггера Края, видео и чередование Режим запуска Авто, нормальный и одиночный Уровень триггера ± 6 делений от центра экрана Режим приобретения Образец, пиковое определение и среднее Точность усиления постоянного тока ± 3% Автоматическое измерение Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot,Preshoot, Rise Time, Fall Time, + Width, + Duty, -Обязанность, задержка a→ B, задержка a→ B Математика формы волны +, -, ×, ÷, Invert, FFT Хранение формы волны 4 формы волны Лисаджус фигурка Полоса пропускания Полная пропускная способность Разница в фазе ± 3 градуса Интерфейс связи USB Питание 100V-240 В переменного тока, 50/60 Гц Литий-ионный аккумулятор 7,4 В, 6 часов работы Размеры (Ш × В × Г) 115 × 180 × 40 (мм)

Модель: HDS1021M-N

Модель HDS1021M-N Полоса пропускания 20 МГц Частота образцов (в режиме реального времени) 500 мс/с Горизонтальные весы (s/div) 5ns/div ~ 100s/div, шаг на 1 ~ 2,5 ~ 5 Время подъема (на входе, типично) ≤ 17,5ns Дисплей 3,7 ''цветной TFT дисплей (640 × 480 пикселей) Канал Одиночный Входное сопротивление 1MΩ ± 2%, параллельно 18pF ± 5pF Длина записи Макс. 6K точек на каждом канале Интерполяция Sin (x) / x Коэффициент затухания зонда 1X,10X,100X,1000X Входное соединение DC, AC и GND Точность постоянного тока (средняя) Среднее> 16 : ± (3% чтения + 0.05div) для △V Вертикальное разрешение (A/D) 8 бит Максимальное входное напряжение 400 В (PK - PK) (DC + AC, PK - PK, входное сопротивление 1MΩ, затухание щупа 10 : 1), CAT II Тип триггера Edge, Video Режим запуска Авто, нормальный, одиночный Уровень триггера ± 6 делений от центра экрана Режим приобретения Образец, пиковое определение и среднее Точность усиления постоянного тока ± 3% Автоматическое измерение Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot,Pre-shoot, Rise Time, Fall Time, + Width, + Duty, -Обязанность, задержка a→ B, задержка a→ B Хранение формы волны 4 формы волны Интерфейс связи USB Питание 100V-240 В переменного тока, 50 / 60 Гц Литий-ионный аккумулятор 7,4 В, 6 часов работы Размеры (Ш × В × Г) 180 × 115 × 40 (мм)

Особенности:

+ 2 в 1 (DSO + мультиметр)+ Функция автоматического масштабирования+ Функция FFT+ 20 групповых автоматических вариантов измерения+ Полоса пропускания: 20 МГц-200 МГц+ Поддержка передачи данных USB+ Литий-ионная аккумуляторная батарея (6 часов резервного копирования)+ Запись сигнала andreplay+ Мультиметр недавно поддерживаемый SCPI

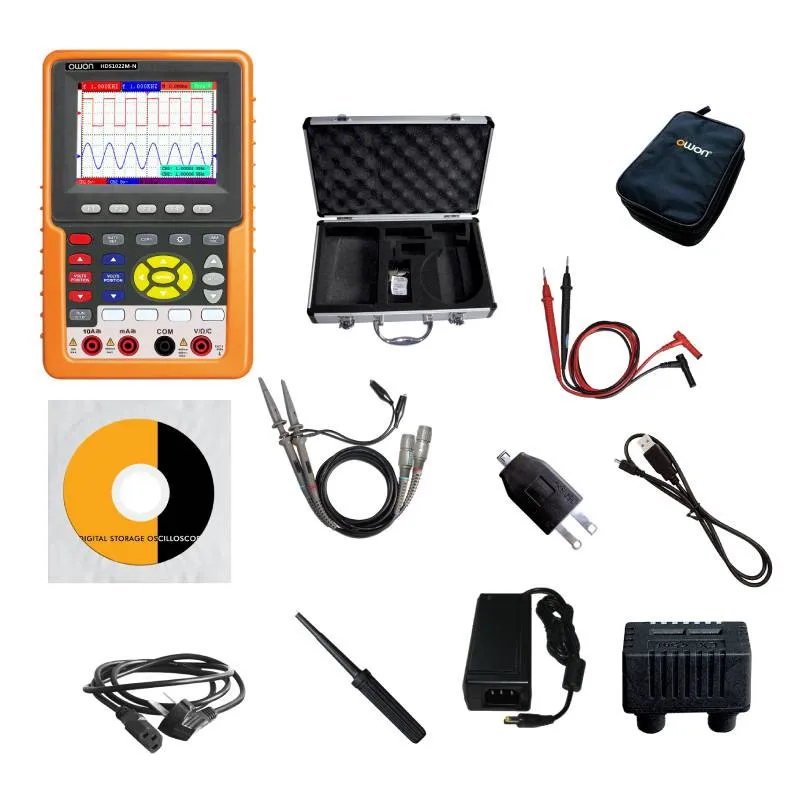

Посылка:

1 мультиметр

1 х мультиметр

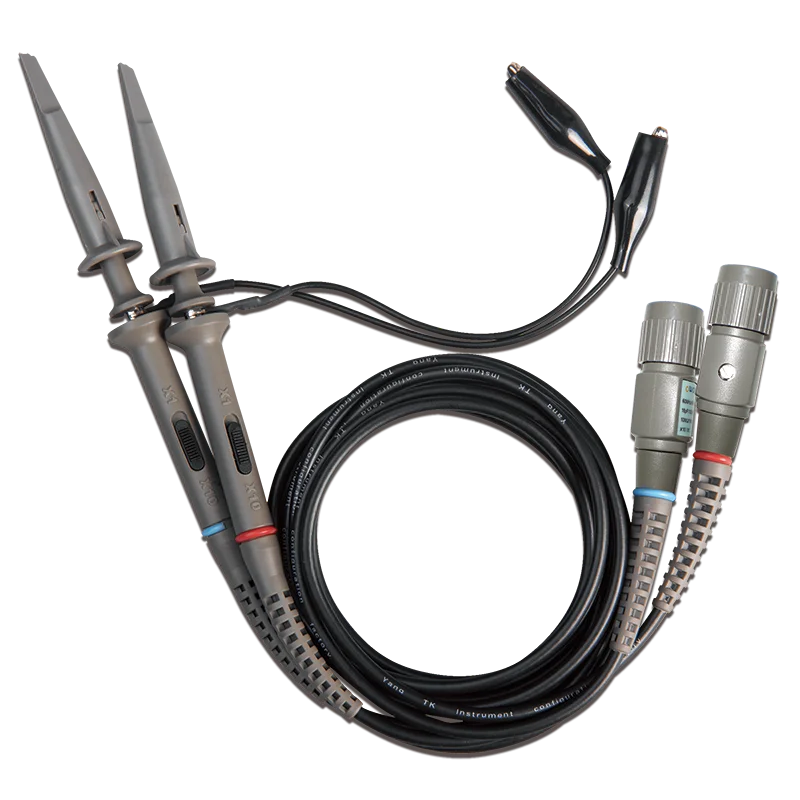

Зонд-1 шт.

1 х шнур питания

1 x CD-ROM

1 х адаптер

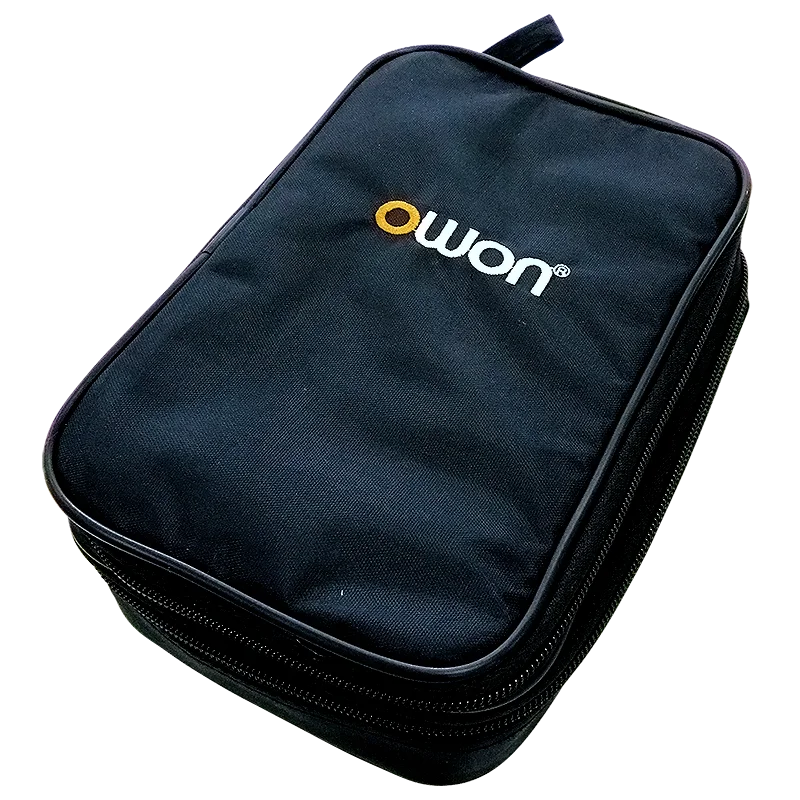

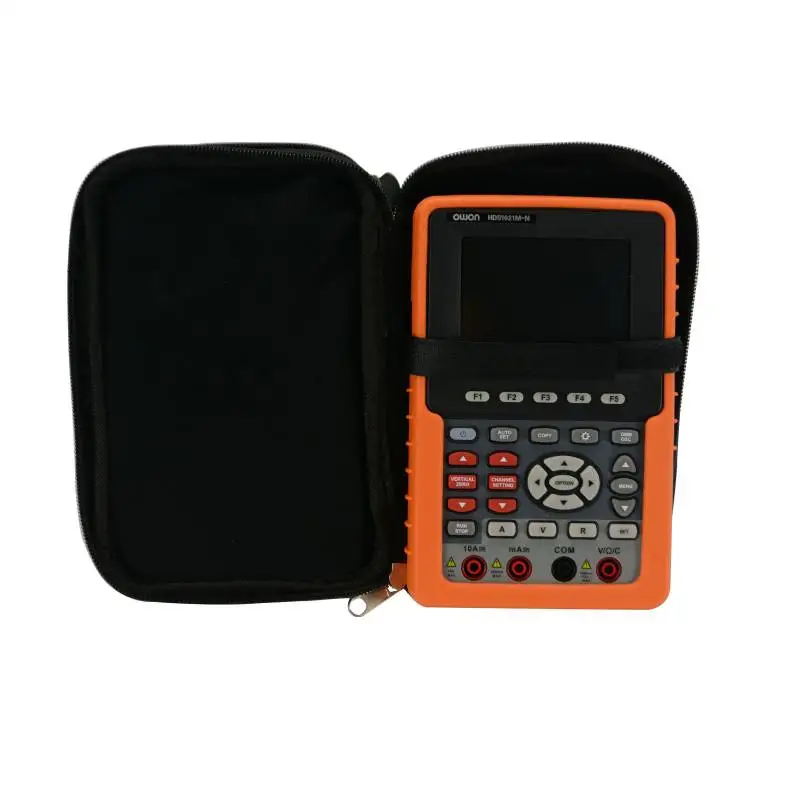

1 х мягкая сумка

1 x Краткое руководство
