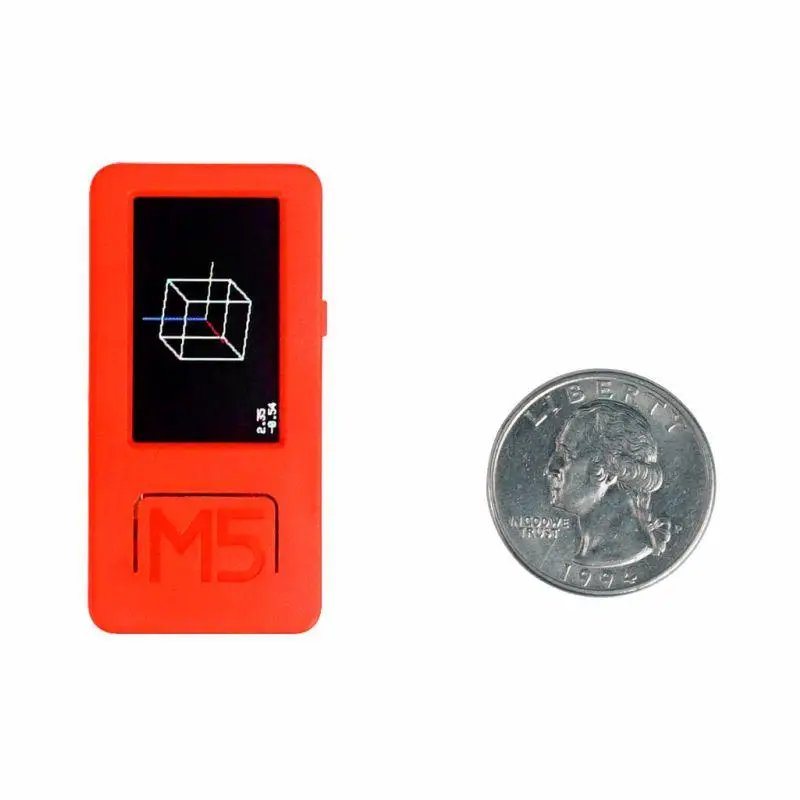

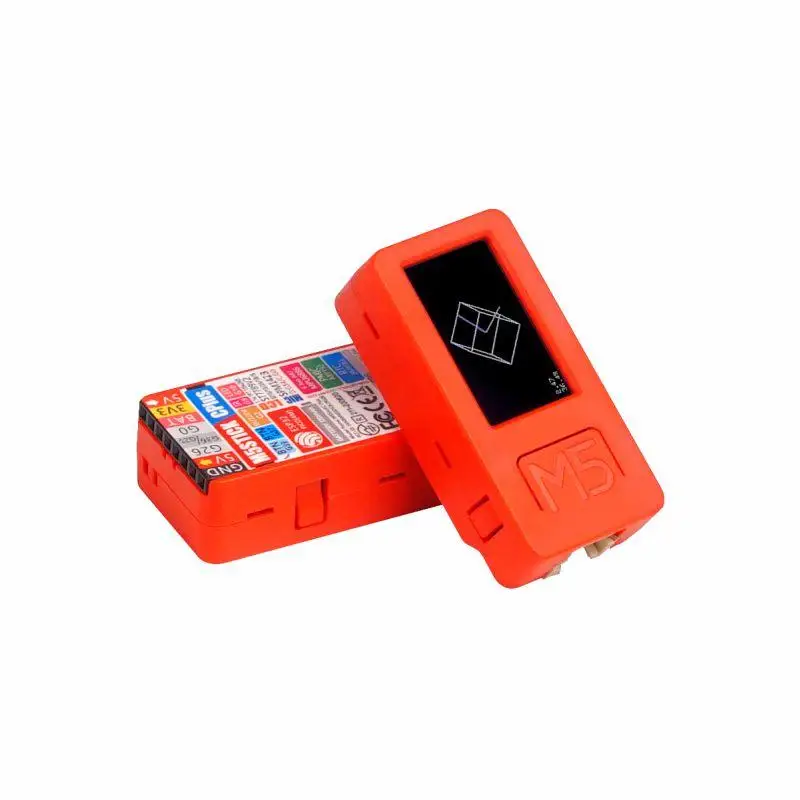

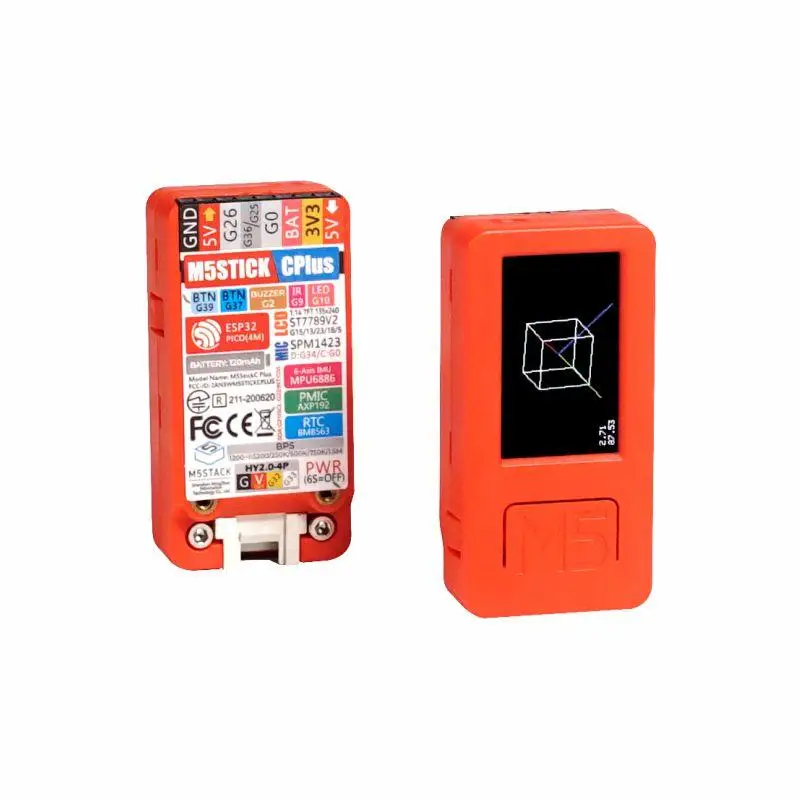

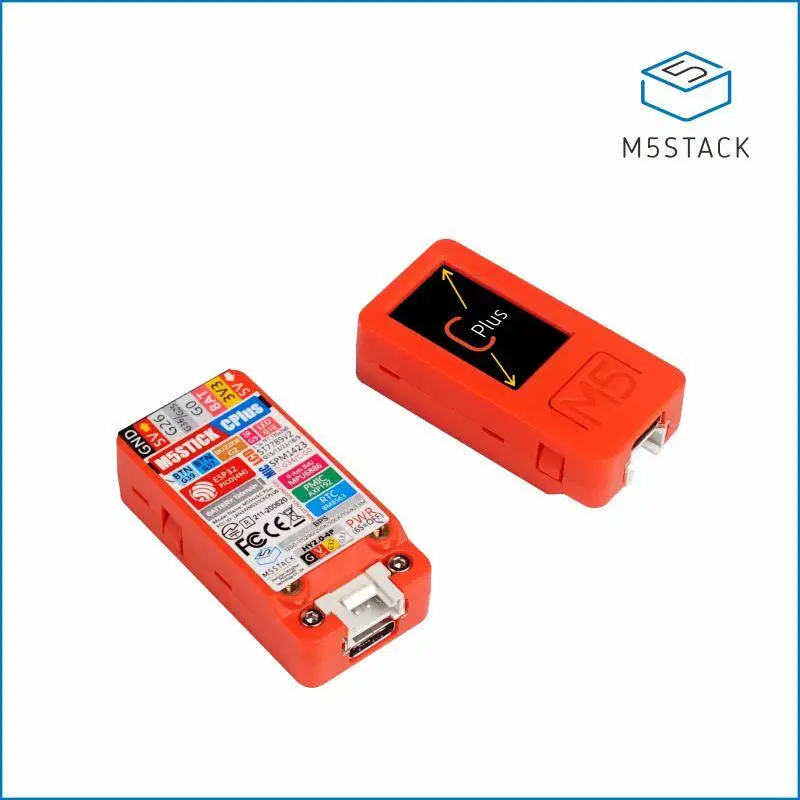

M5Stack Official M5StickC PLUS ESP32-PICO Mini IoT макетный комплект

M5StickC PLUS Питается от ESP32-PICO-D4 с Wi-Fi и является обновлением оригинала M5StickC С большим экраном. Это портативный, простой в использовании, открытый источник, IoT development board. Это крошечное устройство позволит Вам воплотить свои идеи, обогатить свой творческий потенциал и ускорить создание прототипов IoT. Развитие с M5StickC PLUS избавляет от многих болей в процессе развития. M5StickC Plus является одним из основных устройств серии продуктов M5Stacks. Компактный корпус интегрирован с богатыми аппаратными ресурсами, такими как инфракрасный, RTC, микрофон, светодиод, IMU, кнопки, PMU и т. д. Улучшения от обычной StickC-это зуммер, большой экран (1,14 дюйма, ЖК-экран с разрешением 135*240) и более стабильный дизайн оборудования. Эта версия увеличивает площадь дисплея на 18.7%, а емкость аккумулятора от 95 мА · ч до 120 мА · ч. Он также поддерживает шляпу и семейство продуктов.

Выключатель питания:

Включение питания: Нажмите кнопку питания в течение 2 секунд

Выключение питания: Нажмите кнопку питания в течение 6 секунд

Примечание:

Скорость передачи данных, поддерживаемая M5StickC Plus: 1200 ~ 115200, 250K, 500K, 750K, 1500K

G36/G25 имеют одинаковый порт, когда используется один из контактов, другой штырь должен быть установлен как плавающий вход

Например, чтобы использовать штырь G36 в качестве входного сигнала ADC, настройте штырь G25 как плавающий

Входного диапазона VBUS_VIN и VBUS_USB ограничен 4,8-5,5 V, а внутренняя батарея будет заряжать через AXP192 управления питанием в тех случаях, когда VBUS работает.

Настройка(){M5.Старт();ШтырьРежим(36, Вход);Gpio_ Pulldown_dis(GPIO_NUM_25);Gpio_ Pullup_dis(GPIO_NUM_25);}

ESP32-based Поддержка Wi-Fi

Встроенный 6-Axis IMU

Красный светодиодный

ИК-передатчик

Микрофон

RTC

Кнопки, ЖК-дисплей (1,14 дюйма)

Встроенный аккумулятор Lipo

Выдвижная розетка

Встроенный пассивный зуммер

Носимый и настенный

UIFlow

Микропитон

Arduino

. Чистая Наноструктура

1x M5StickC Plus

Интернет вещей терминальный контроллер

Носимые устройства

Обучающий продукт для стебля

Сделай Сам

Ресурсы

Параметр

ESP32

Двухъядерный 240 МГц, 600 DMIPS, 520KB SRAM, Wi-Fi

Флэш-память

4 Мб

Вход питания

5V @ 500mA

Порты и разъёмы

TypeC x 1, Гроув (I2C + I/0 + UART) x 1

ЖК-экран

1,14 дюймов, 135*240 цветной TFT LCD, ST7789v2

Кнопка

Пользовательская Кнопка x 2

Светодиодный

Красный светодиодный

MEMS

MPU6886

Зуммер

Встроенный зуммер

ИК

Инфракрасная передача

Микрофон

SPM1423

RTC

BM8563

Пму

AXP192

Батарея

120 мАч @ 3,7 V

Антенна

Антенна 2,4G 3D

Контактный порт

G0, G25/G36, G26, G32, G33

Рабочая температура

От 0 °C до 60 °C

Вес нетто

15 г

Вес брутто

21 г

Размер изделия

48,2*25,5*13,7 мм

Посылка с размером

65*25*15 мм

Материал корпуса

Пластик (ПК)

Документы

 UIFlow

UIFlow

В этом руководстве вы увидите, как управлять устройствами M5StickC PLUS через графическую платформу программирования UIFlow

 Arduino IDE

Arduino IDE

В этом уроке Вы увидите, как программировать и управлять устройствами M5StickC PLUS через Arduino IDE

 Микропитон

Микропитон

В этом руководстве вы узнаете, как управлять устройствами M5StickC PLUS с помощью программирования Micropython

 Санта-трекер с использованием M5StickC Plus для M5Stack Christmas

Санта-трекер с использованием M5StickC Plus для M5Stack Christmas

Кто не ждет Санты? Ну, используя M5StickC Plus, вы можете отслеживать, где находится Санта, пока он доставляет подарки.
