Официальный блок амперметра M5Stack (ADS1115)

Информация о продуктеОписание

АмперметрЭто измеритель тока, который может контролировать ток в режиме реального времени. 16 бит ADS1115 АЦП (аналого-цифрового) конвертер может использоваться для того, чтобы общаться с помощью I2C протокола (по умолчанию I2C адрес 0X48 тех пор, пока вручную модифицируется).

Для того, чтобы обеспечить точность измерения, есть встроенный DC-DC изолированный источник питания.

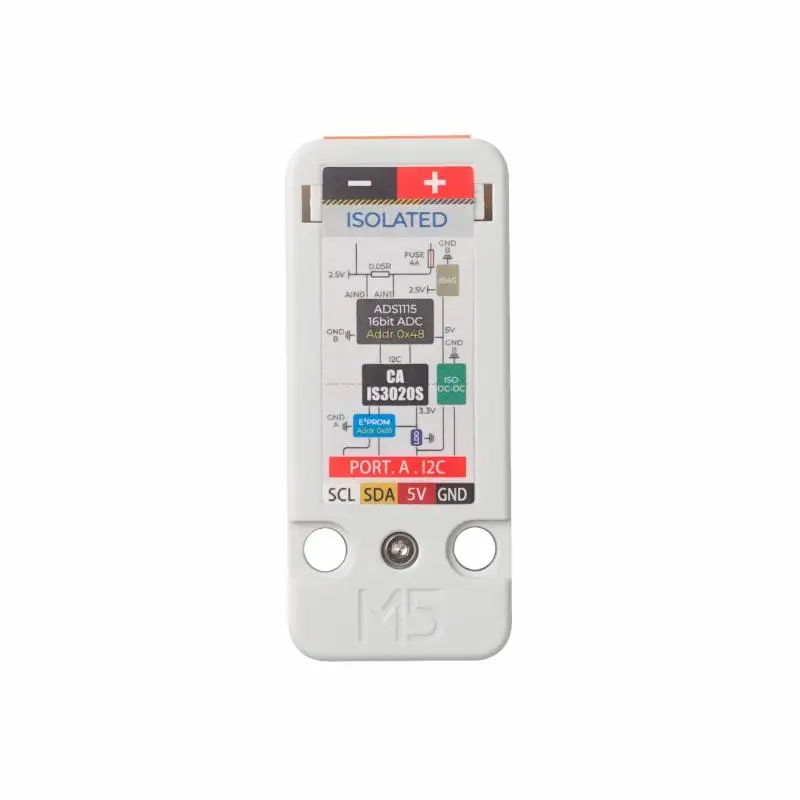

Интерфейс I2C также электрически изолирован через модуль изолятора малой мощности CA-IS3020S, это предотвращает шум и скачки на шине данных или других схемах от входа в местный наземный терминал для помех или повреждения чувствительных цепей.

Каждое устройство откалибровано фабрикой с начальной точностью 0.1% FS, ± 1 количество и разрешение 0,3 мА.

Блок имеет максимальный ток измерения ± 4A и внутренний интегрированный предохранитель 4A для предотвращения чрезмерного тока измерения от выгорания цепи.

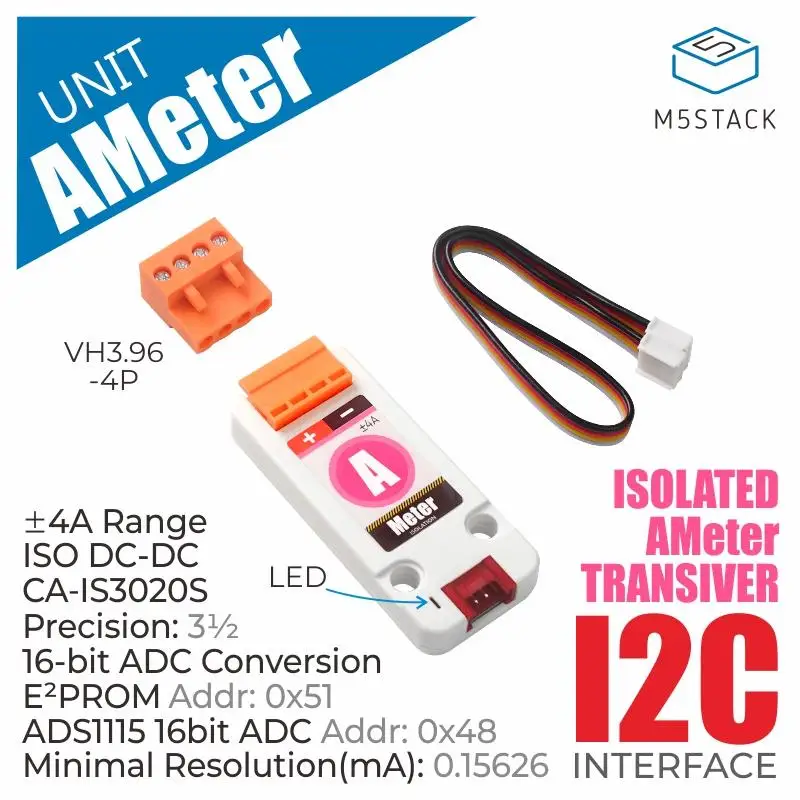

Особенности продукта Диапазон ± 4A 16-бит преобразования АЦП Неточность 0.1% FS, ± 1 Граф Разрешение 0.3ма Светодиодный индикатор питания 4А плавкий предохранитель Заводская калибровка (данные Cal сохранены в бортовой EEPROM) Встроенный I2C изолятор CA-IS3020S Изолированный DC-DC Платформа разработки: Arduino, UIFlow (в стадии разработки) 2x Совместимость с лего отверстиями Включает в себя 1 амперметр 1 кабель рощи (20 см) Применение Галвано-метр Мониторинг электричества Контроль управления питанием Параметры Ресурсы Параметр Диапазон измерений ± 4A Протокол связи I2C:0x48 Вес нетто 9 г Вес брутто 24 г Размер изделия 65*24*8 мм Посылка с размером 67*53*12 мм Обучение и документыДокументы
