Информация о продуктеОписание

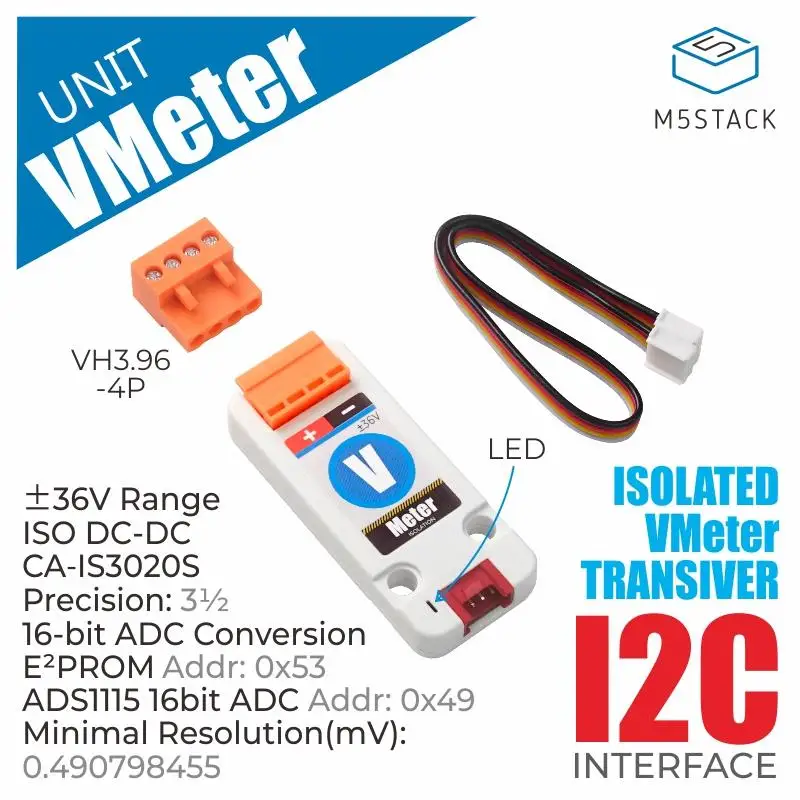

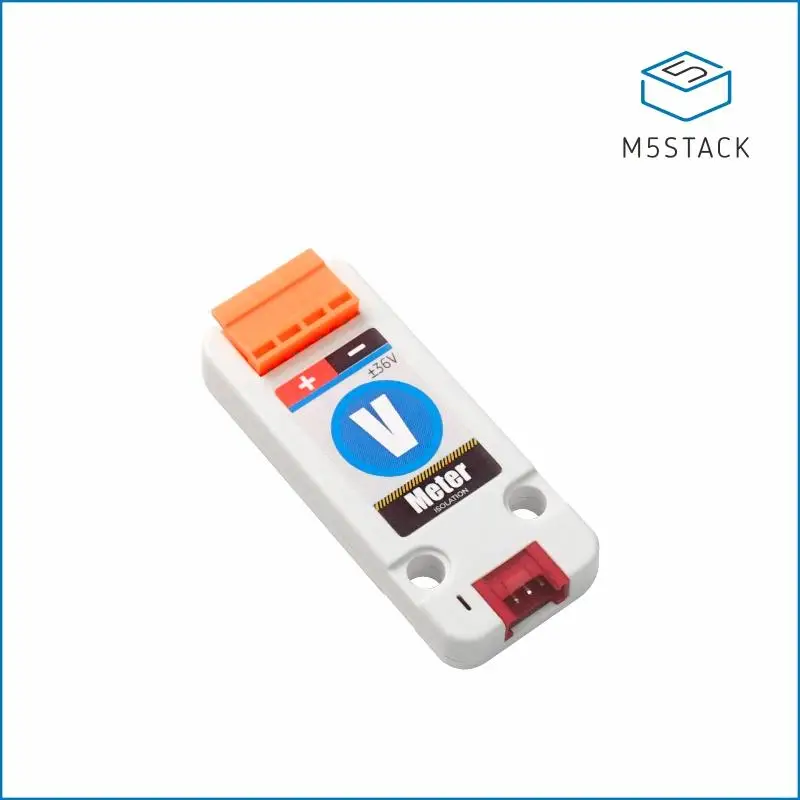

Блок вольтметраЭто измеритель напряжения, который может контролировать напряжение в режиме реального времени. 16 бит АЦП (аналого-цифрового) конвертер ADS1115 используется внутри, чтобы общаться с помощью I2C (0X49).
Чтобы обеспечить точность измерений, есть встроенный DC-DC изолированный источник питания, а интерфейс I2C также электрически изолирован через маломощный изолятор CA-IS3020S.
Это предотвращает шум и скачки на шине данных или других цепях от входа в местный наземный терминал для помех или повреждения чувствительных цепей. Каждый блок индивидуально откалиброван при выходе из фабрики, начальная Точность 0.1% FS, ± 1 Граф и максимальное измерительное напряжение ± 36 В.
EEPROM (0x53) имеет встроенные параметры калибровки при выходе из фабрики. Пожалуйста, не пишите на EEPROM, в противном случае данные калибровки будут перезаписаны и результаты измерений будут неточными.
Особенности продукта
Диапазон ± 36 В
Светодиодный индикатор питания
16-бит преобразования АЦП
Разрешение: Автоматический диапазон, Кол-во ≤ 16 В, 1 мВ; Кол-во> 16 В, 7,9 мВ
Точность Inital 0.1% FS, ± 1 Граф
Встроенный CA-IS3020S чип изоляции, защита от помех
Изолированный DC-DC
До 1000 VRMS изоляция Выдерживает напряжение
Платформа разработки: Arduino, UIFlow (в стадии разработки)
2x Совместимость с лего отверстиями
Включает в себя
1x вольтметр блок
1 кабель рощи (20 см)
Применение
Вольтметр
Параметры
Ресурсы
Параметр
Разрешение
Автоматический диапазон, Кол-во ≤ 16 В, 1 мВ; Кол-во> 16 В, 7,9 мВ
Диапазон измерений
± 36 В
Неточность
0.1% FS, ± 1 Граф
Протокол связи
I2C:0x49
Вес нетто
9 г
Вес брутто
24 г
Размер изделия
65*24*8 мм
Посылка с размером
67*53*12 мм
