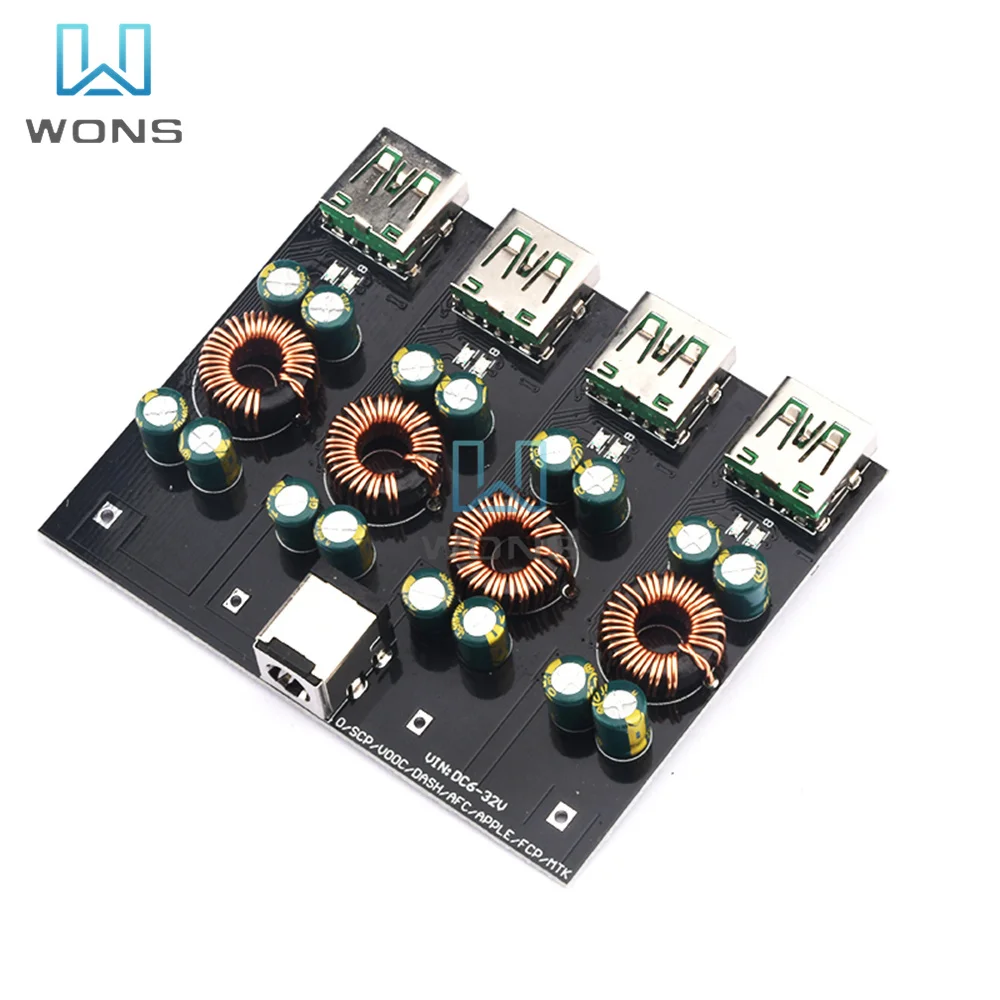

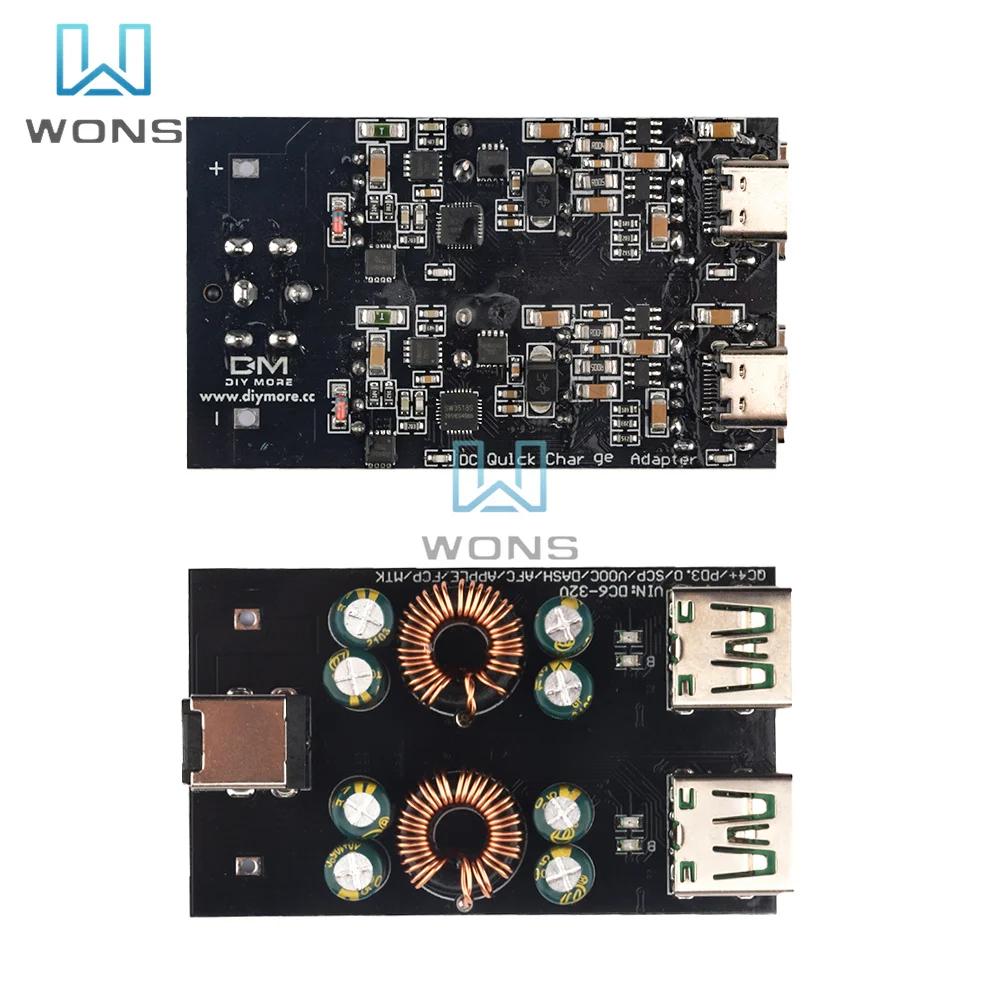

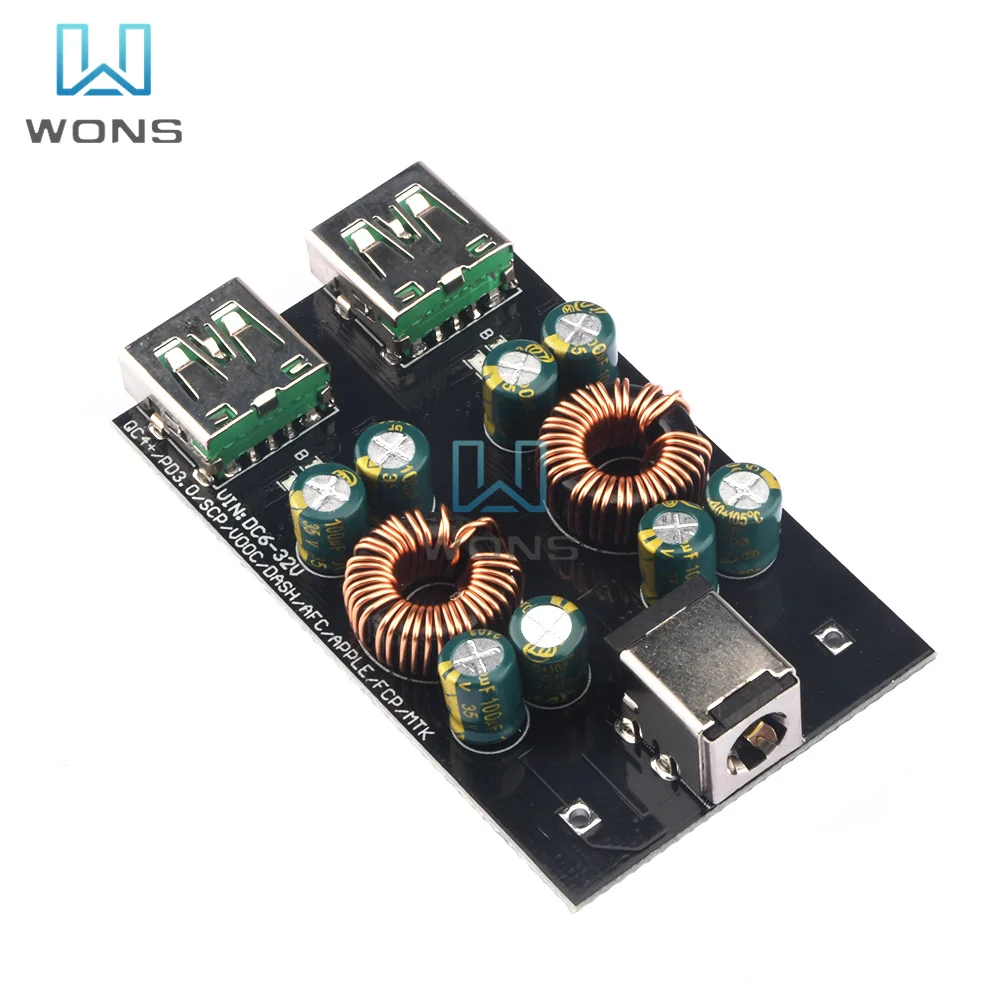

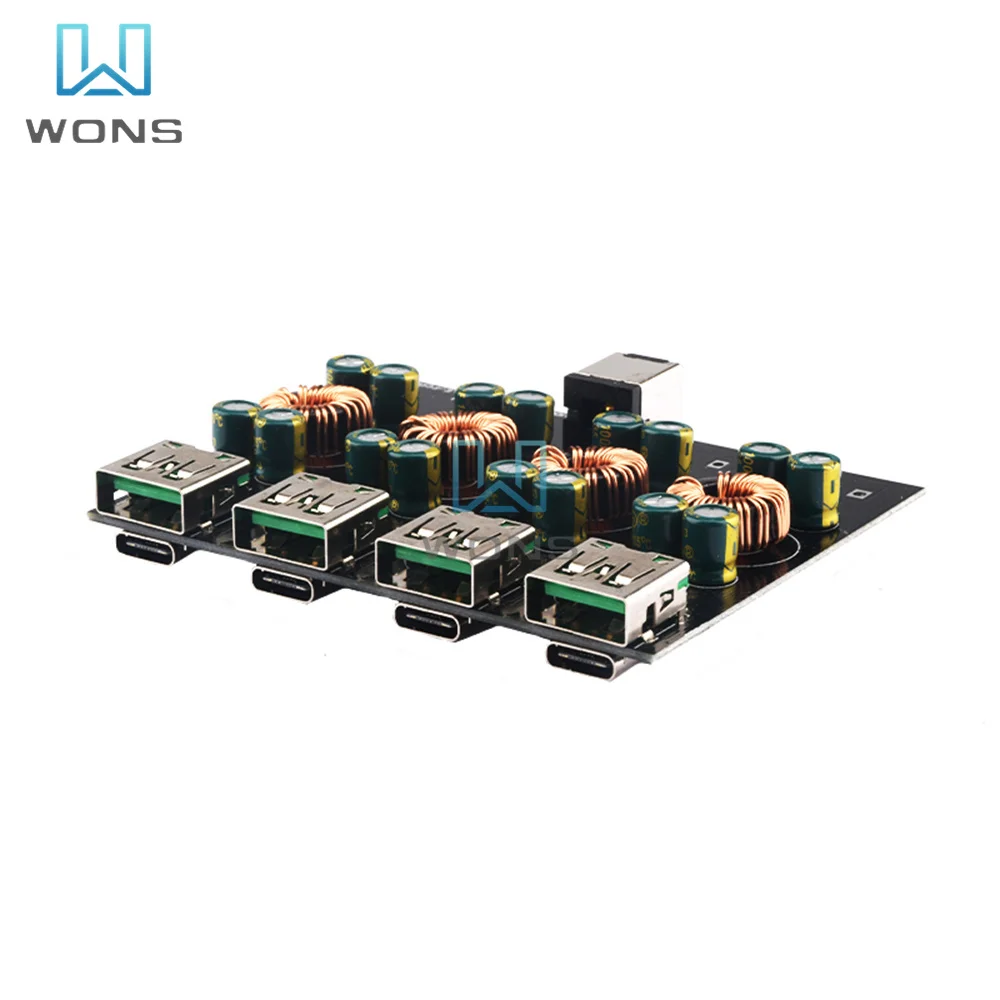

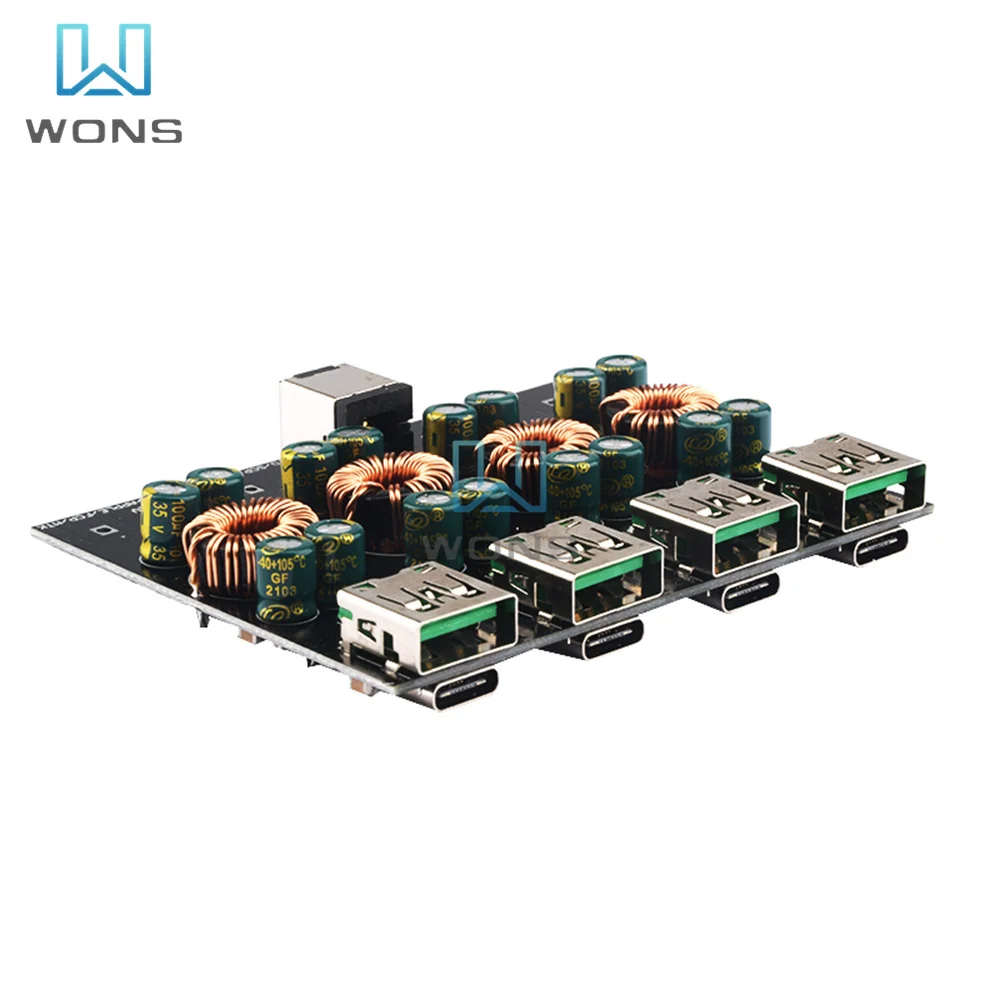

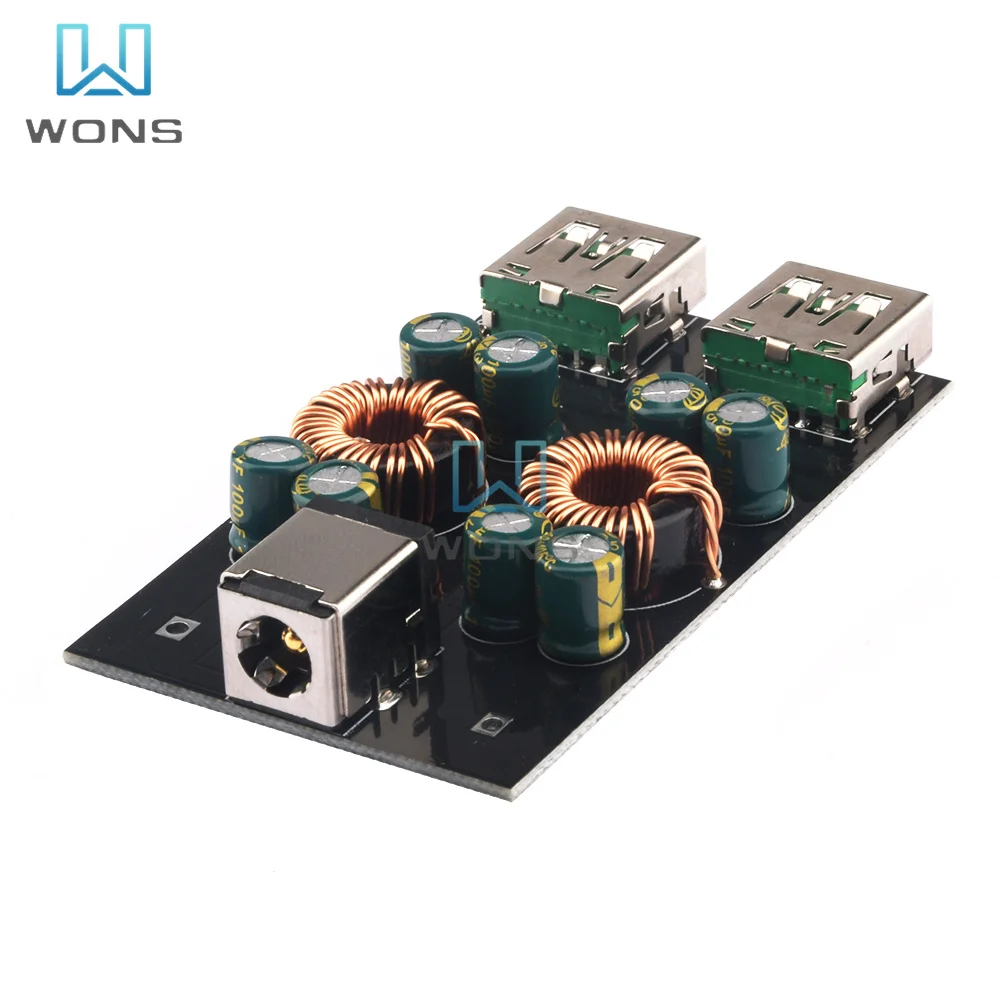

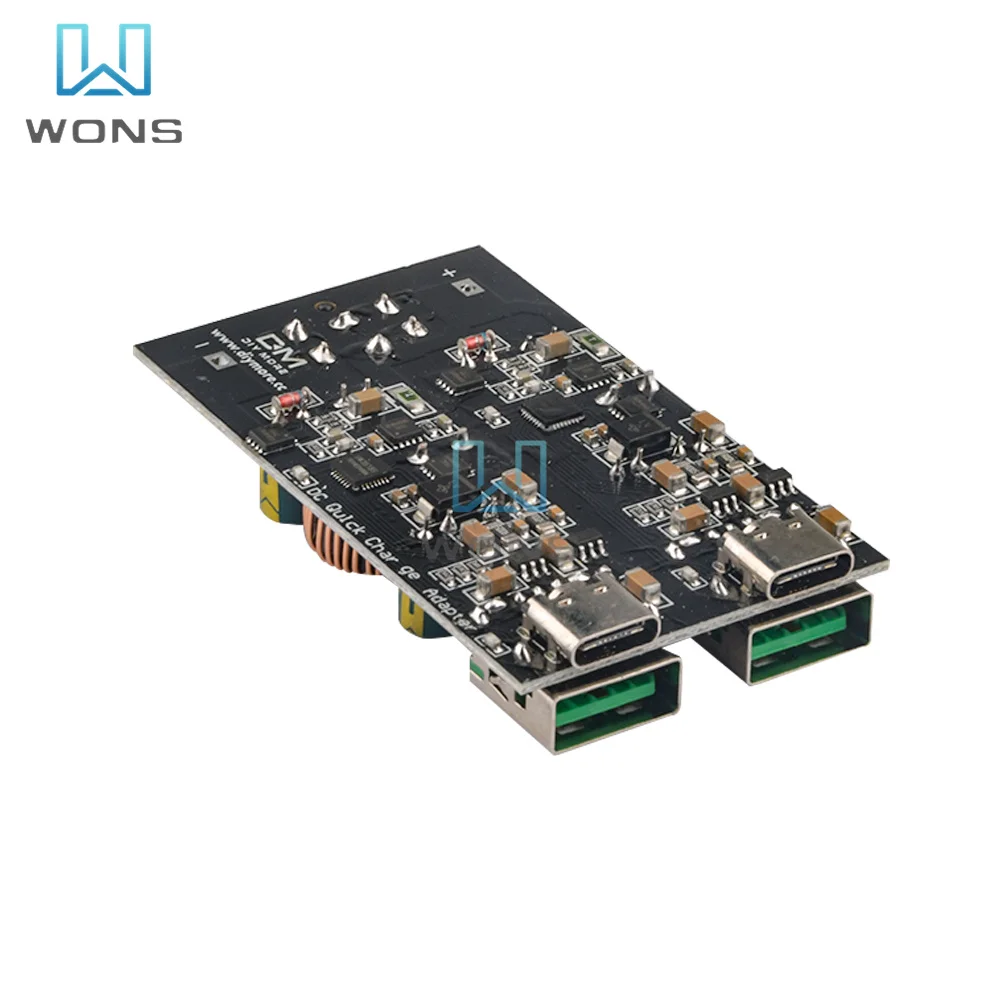

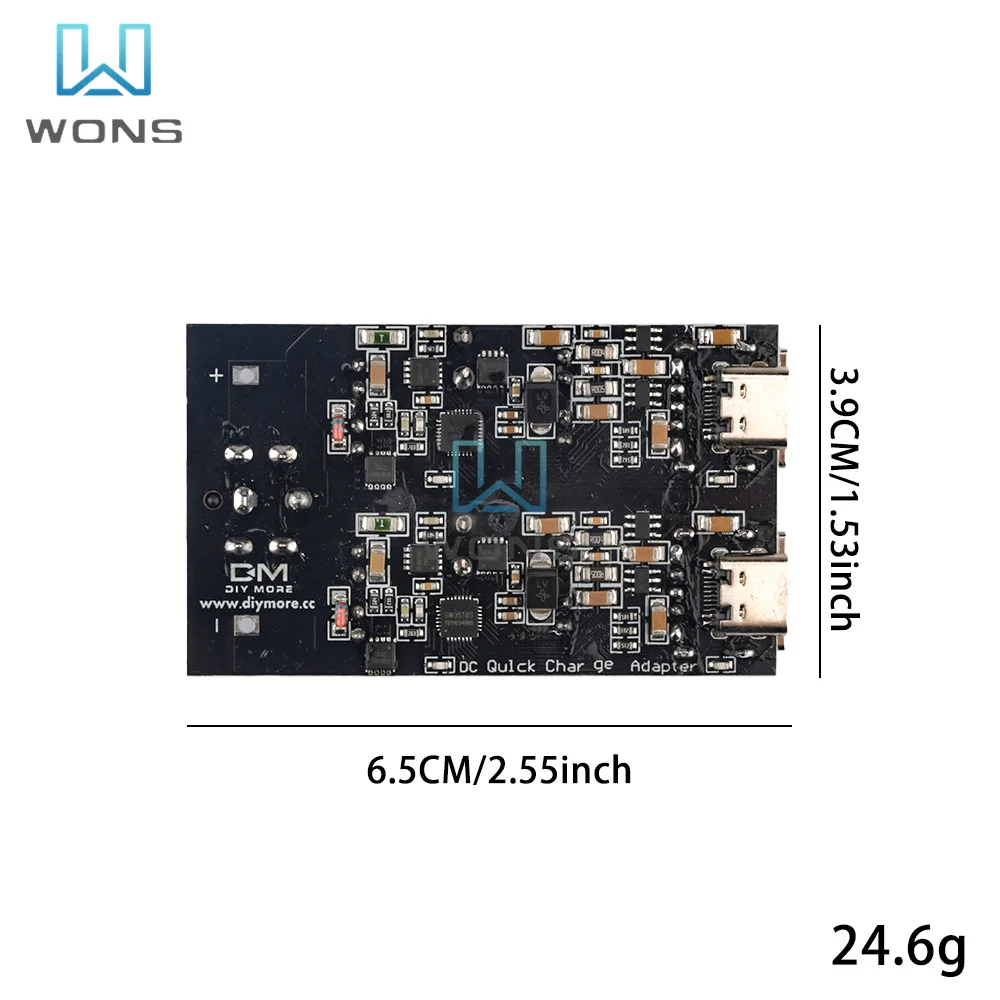

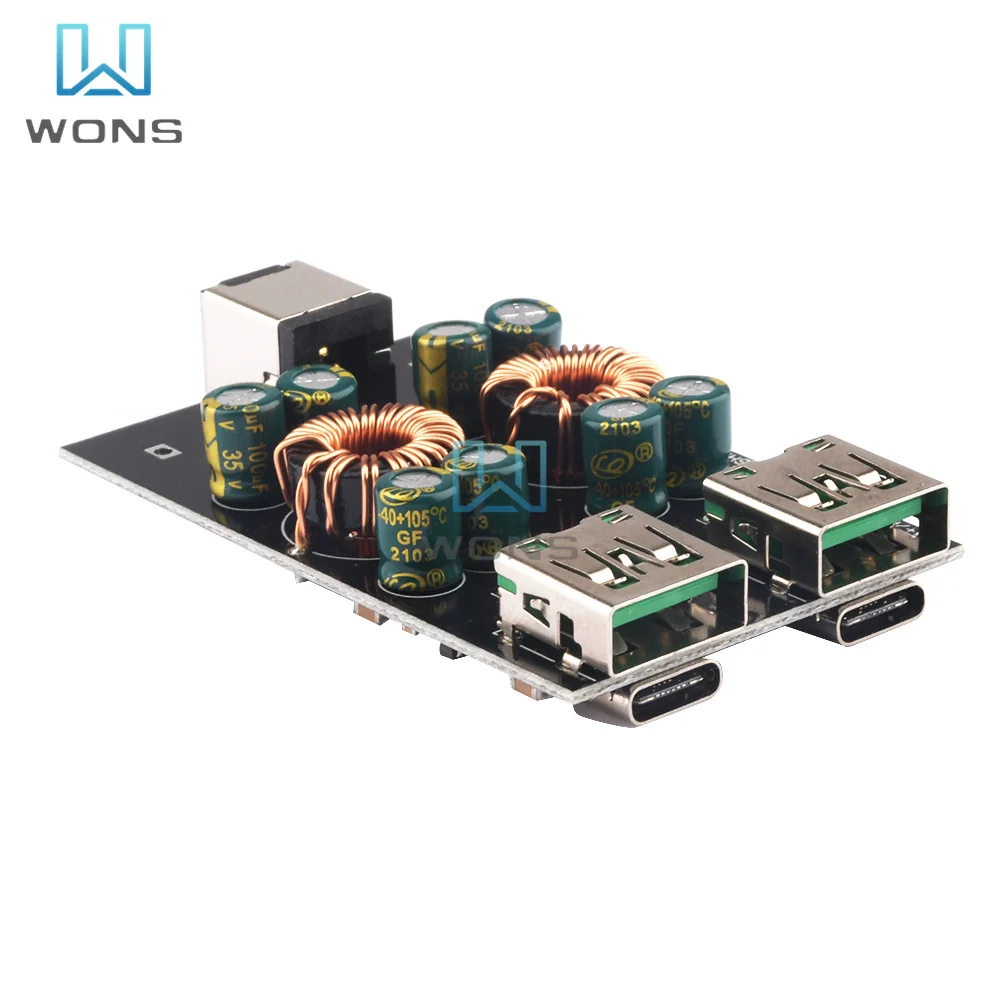

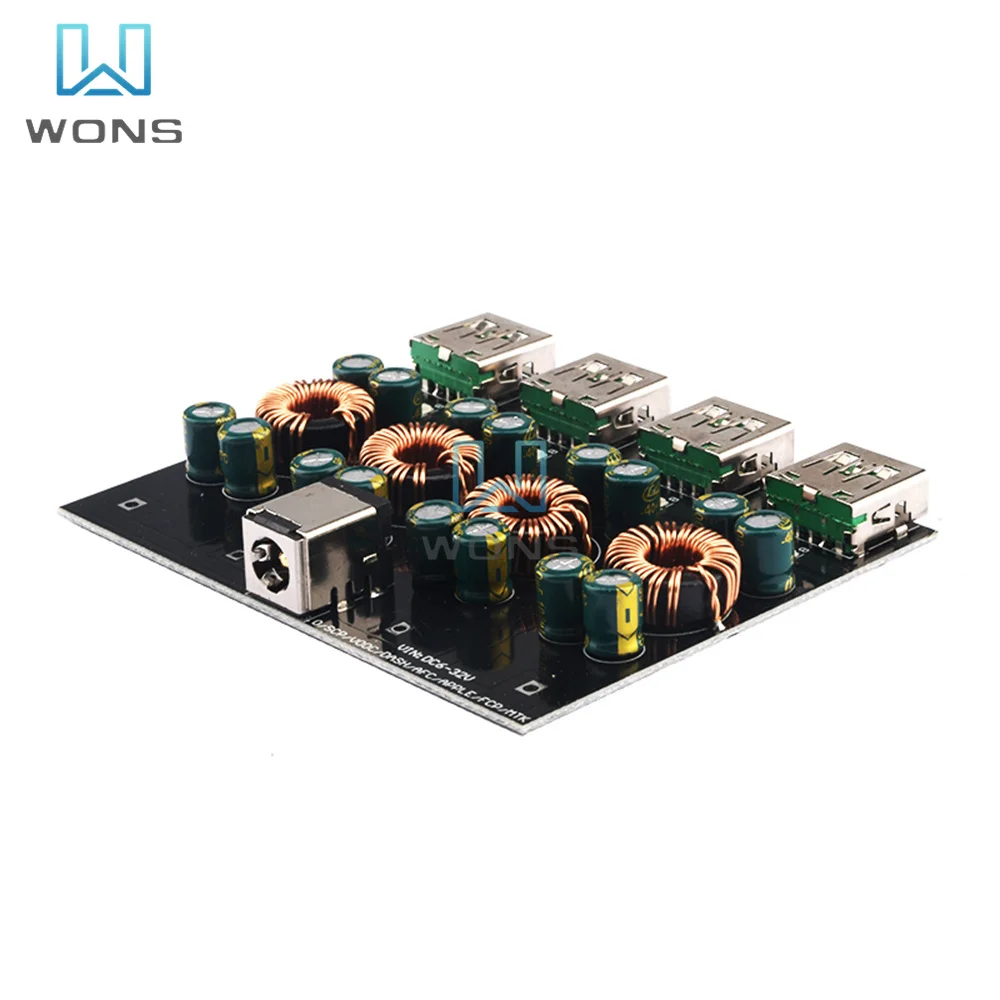

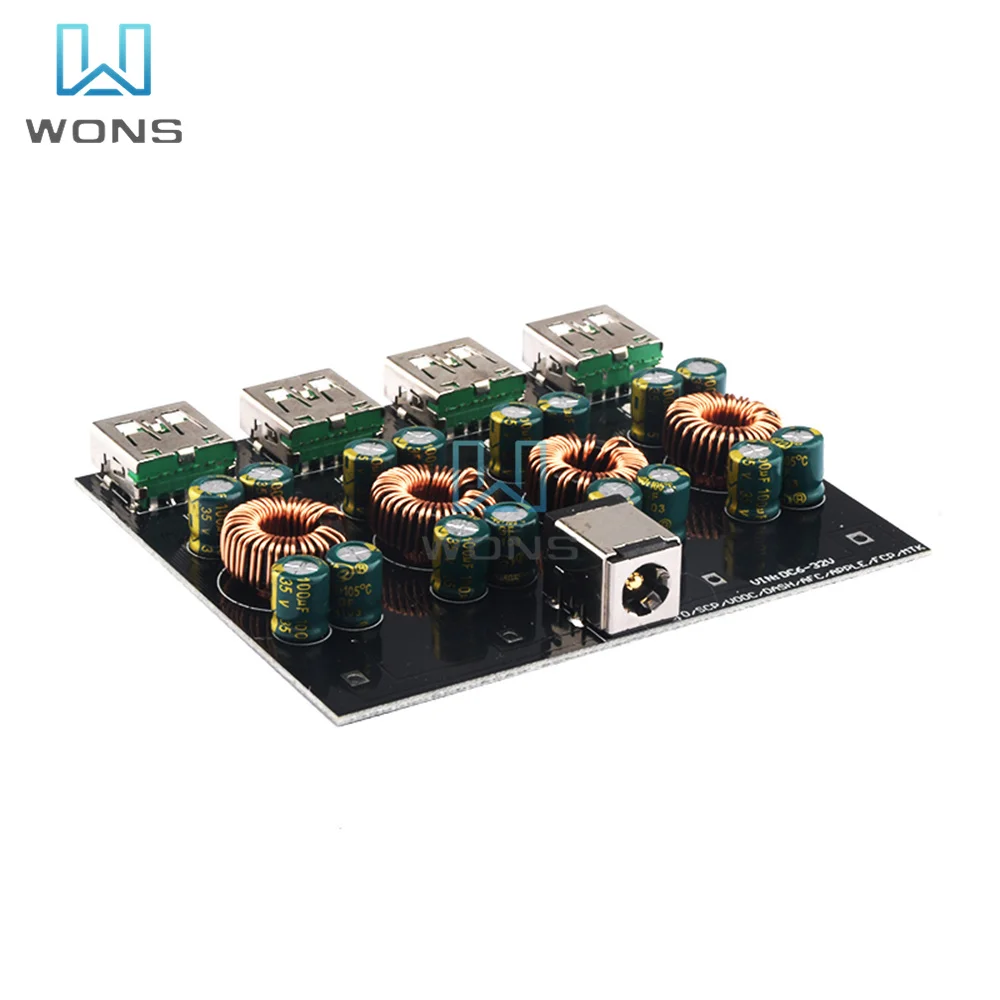

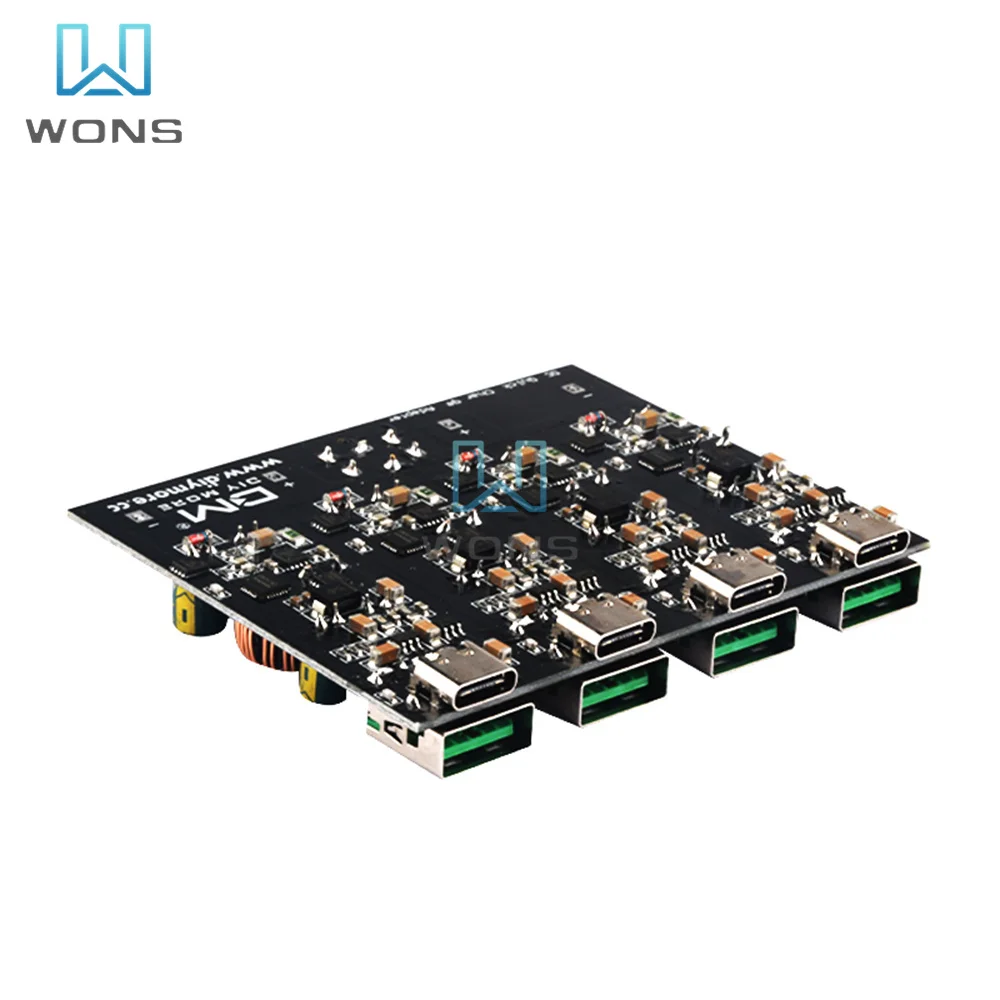

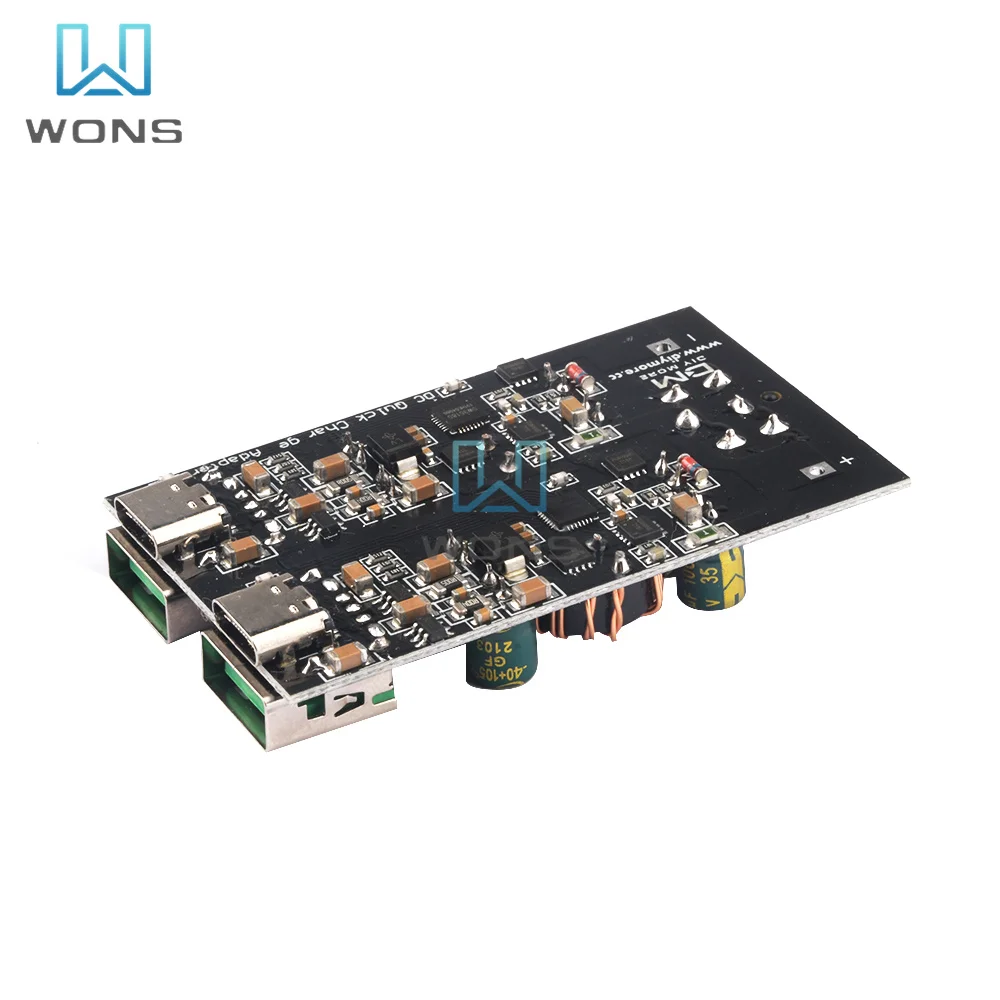

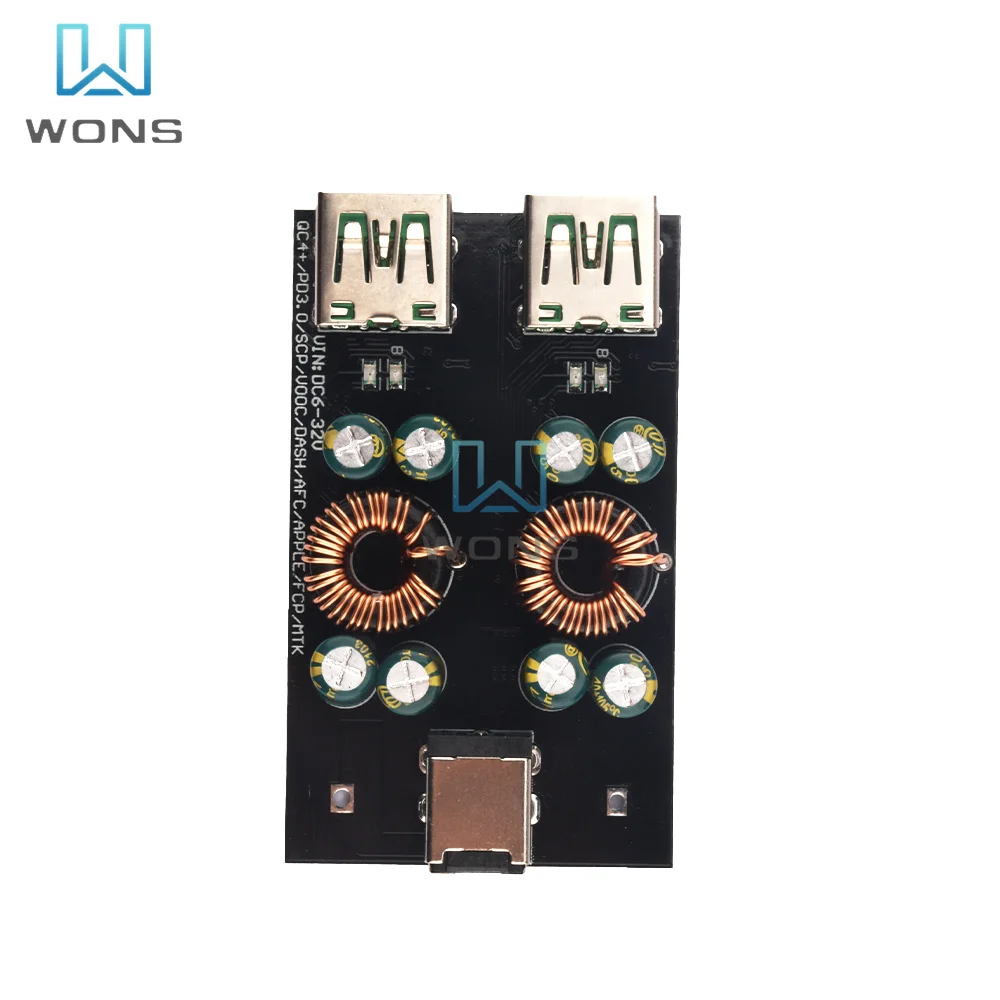

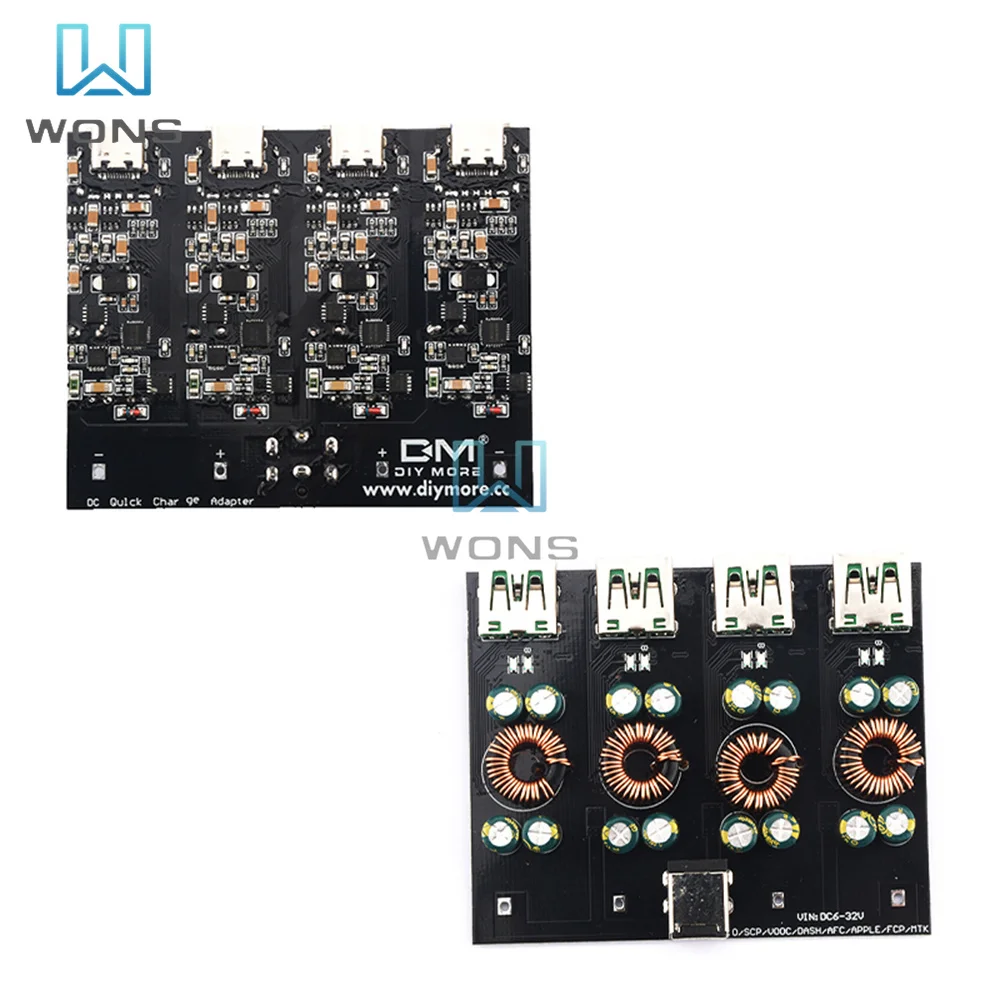

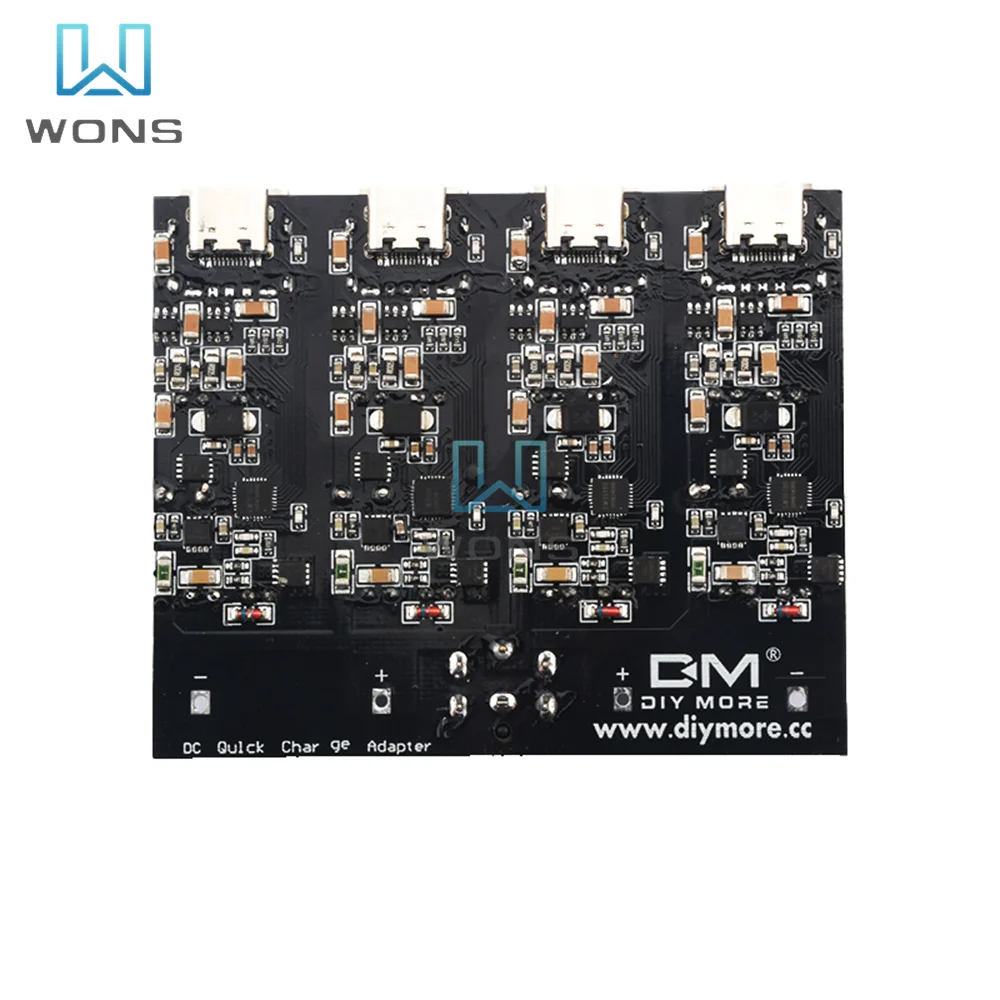

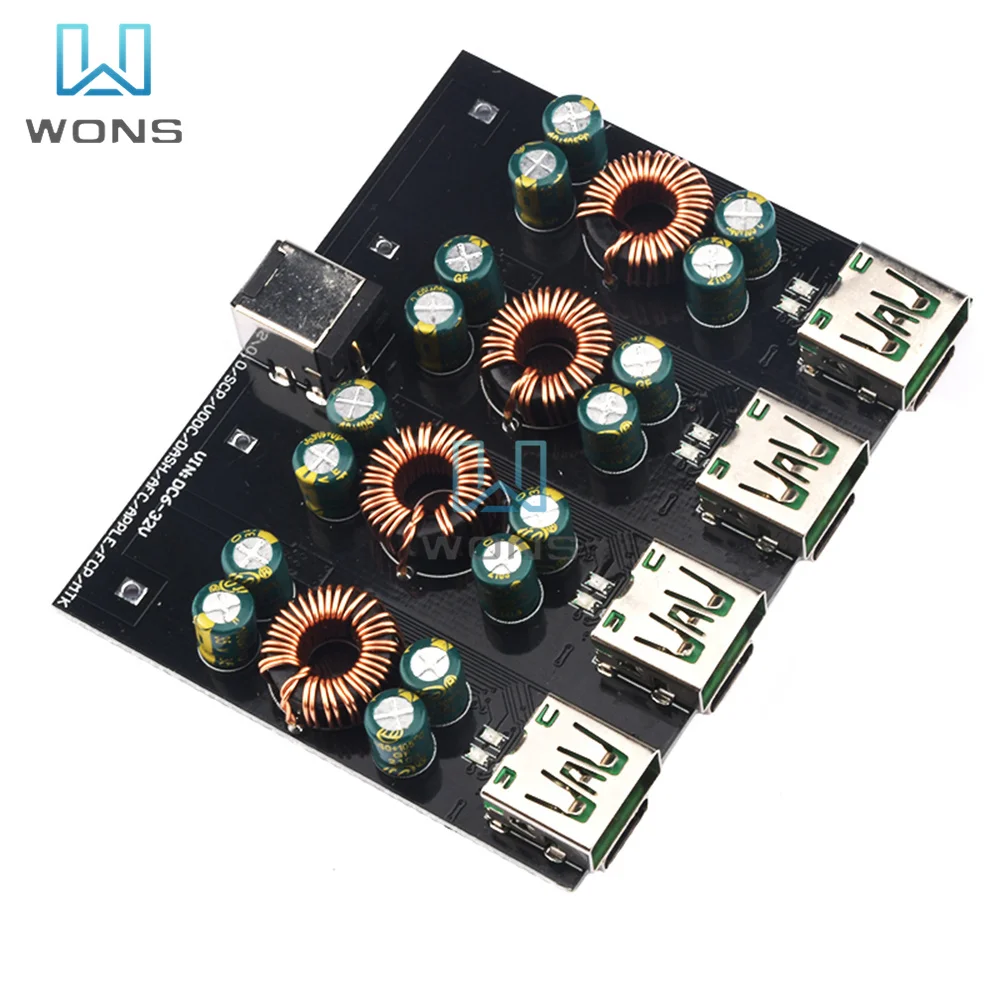

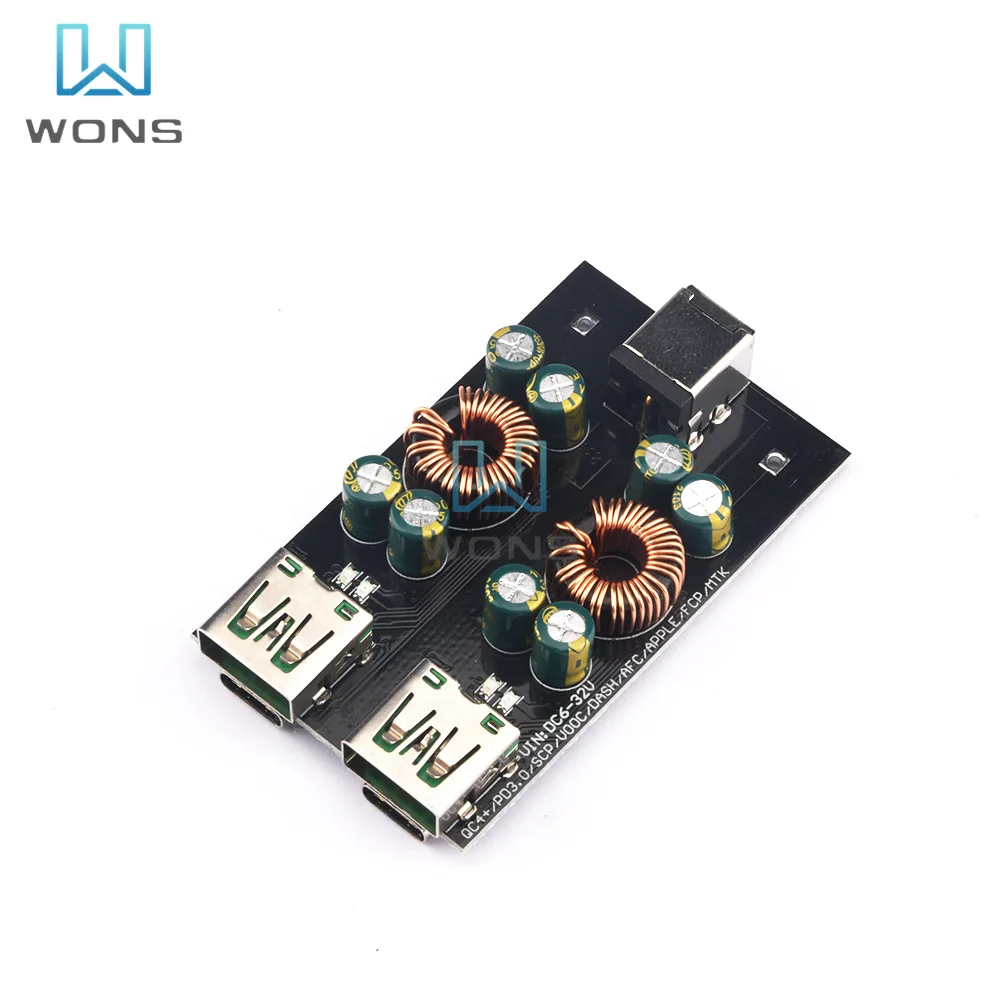

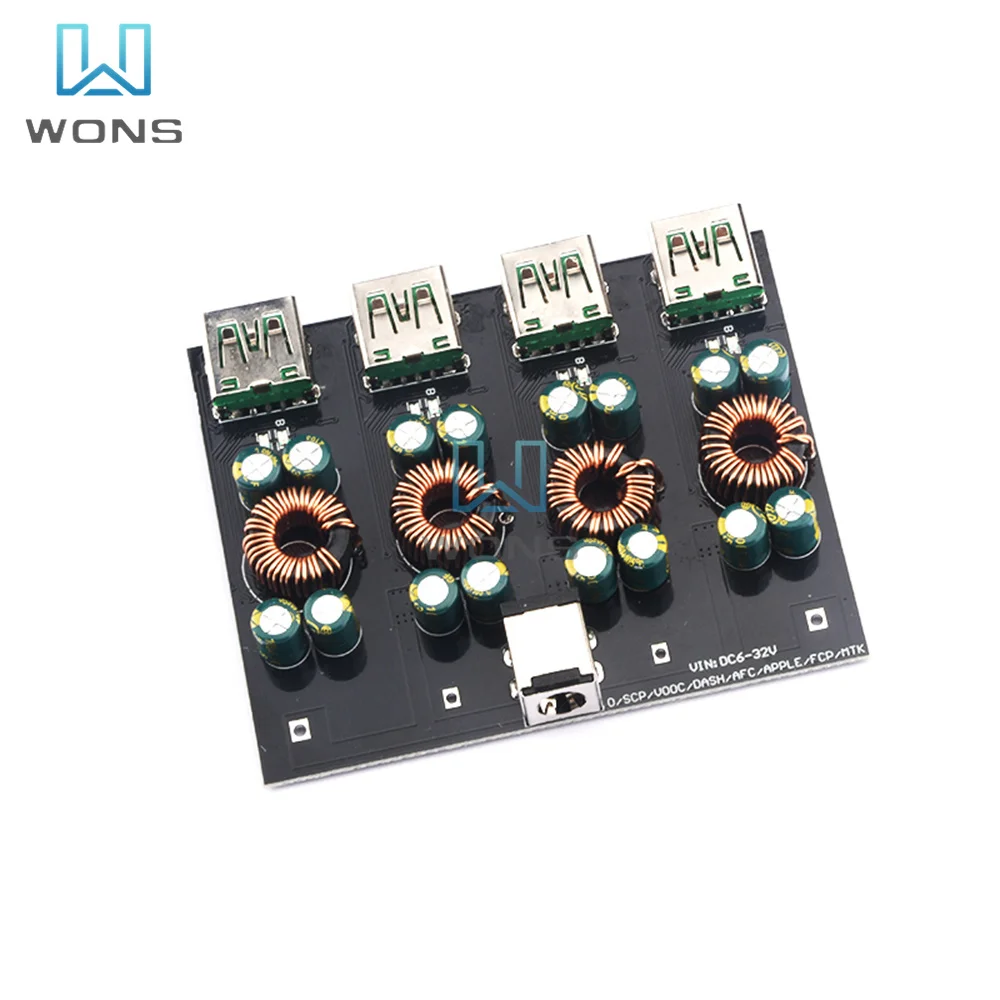

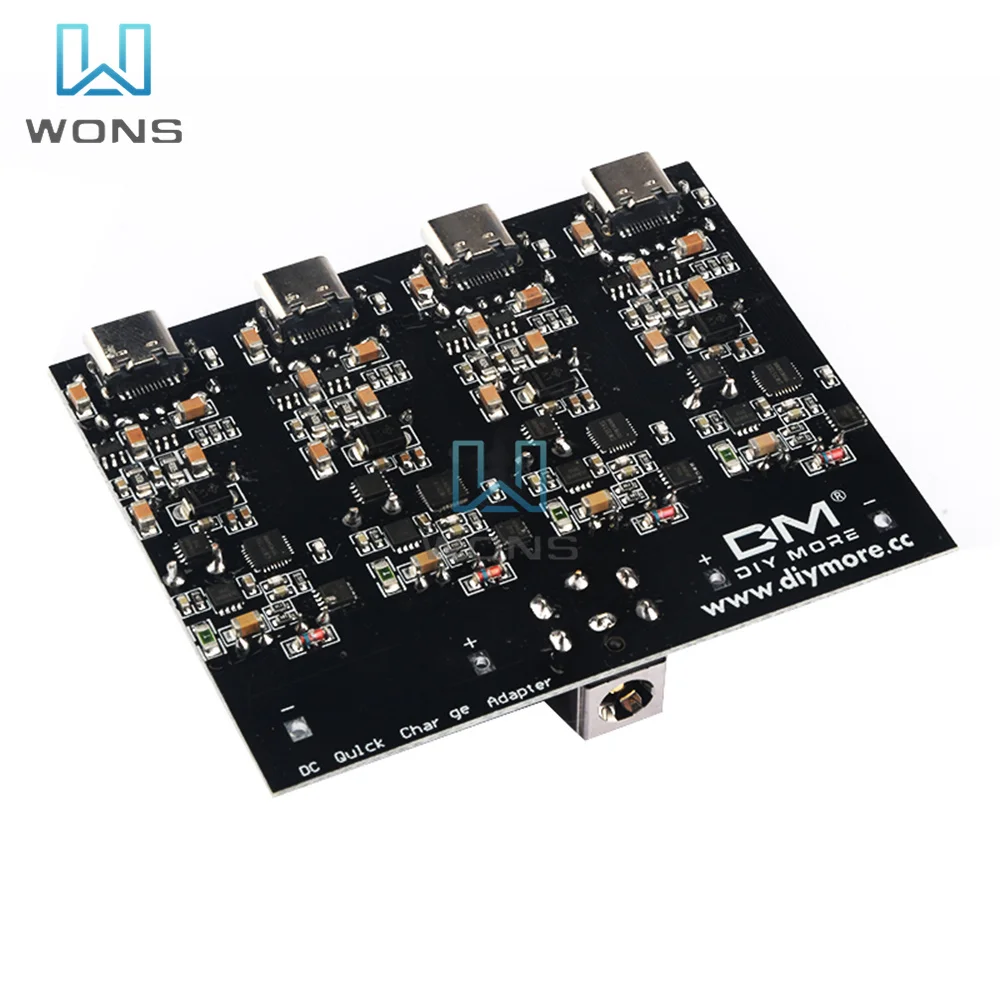

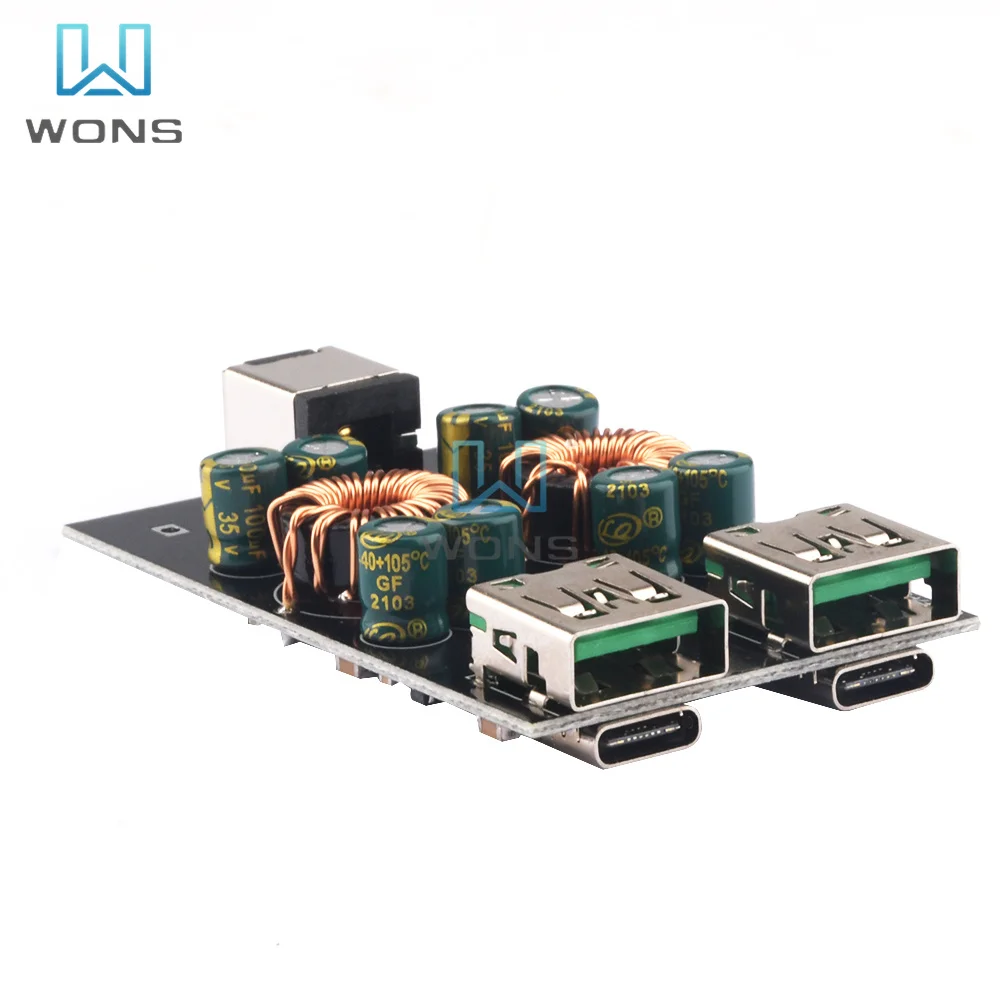

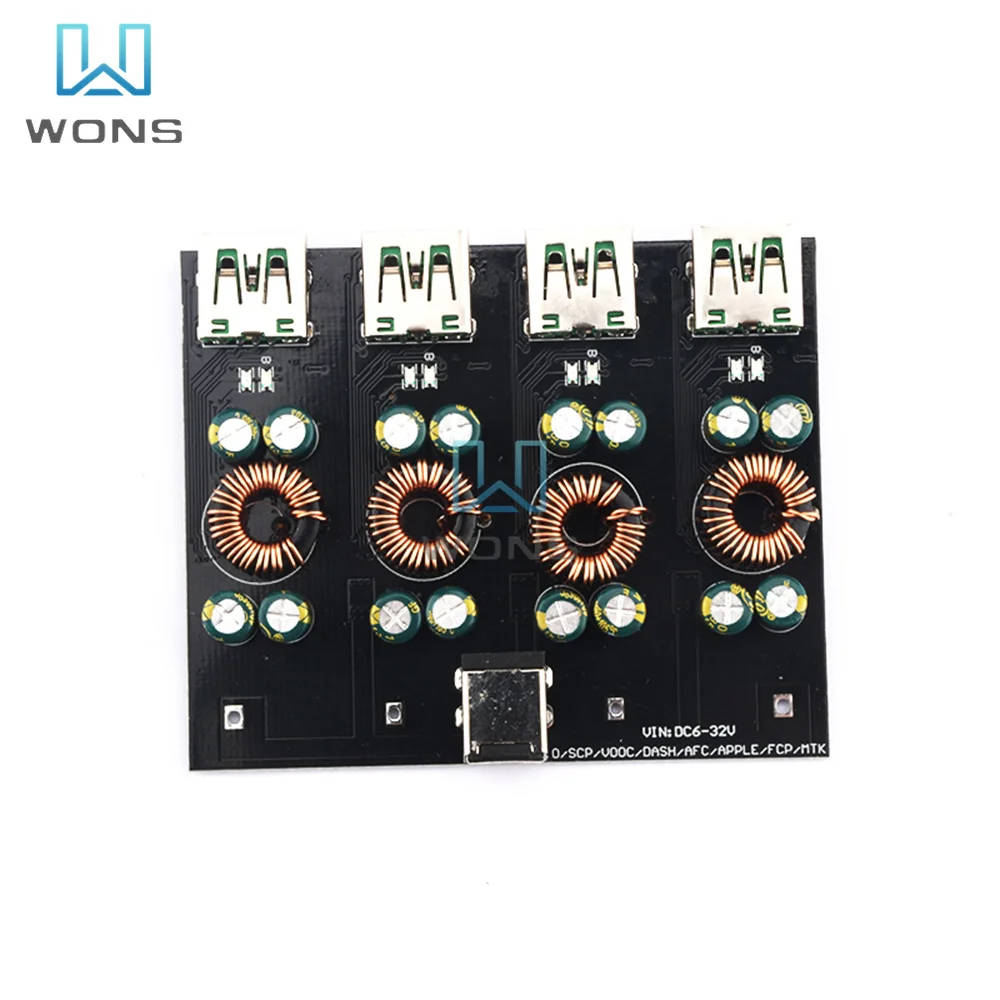

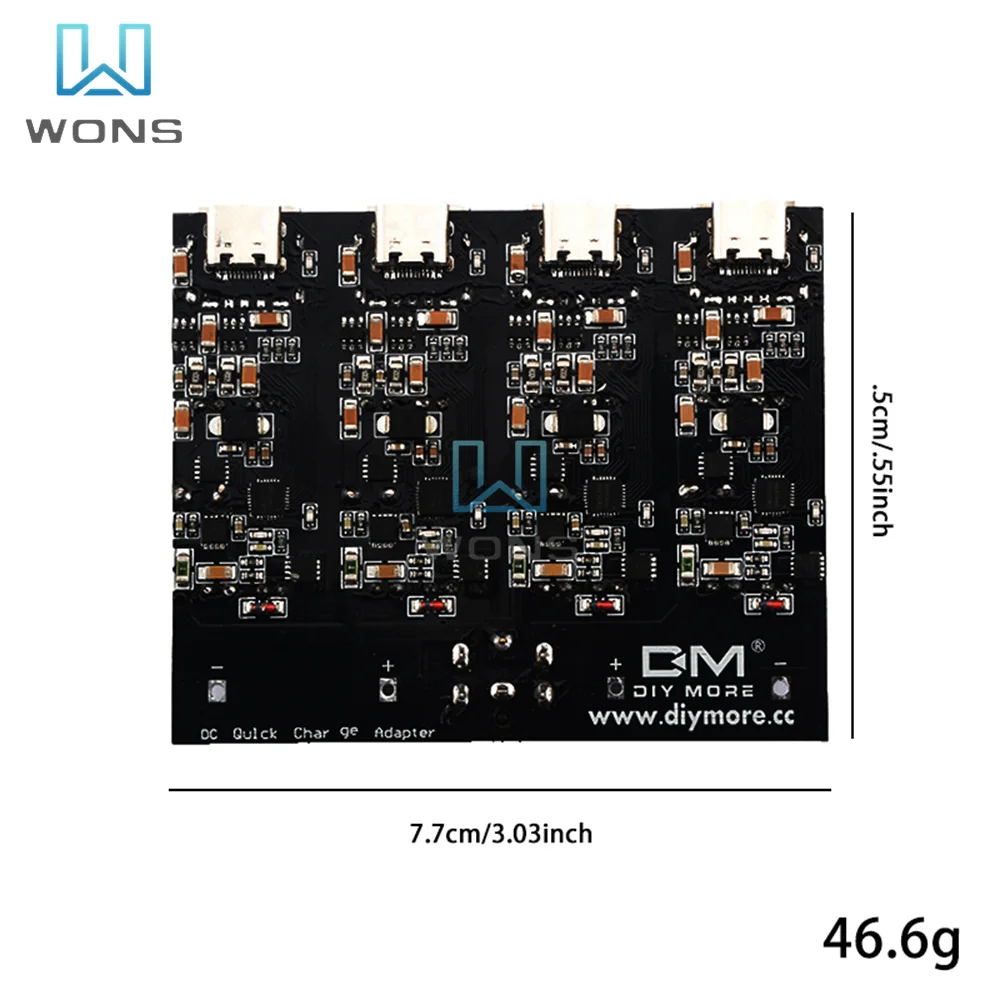

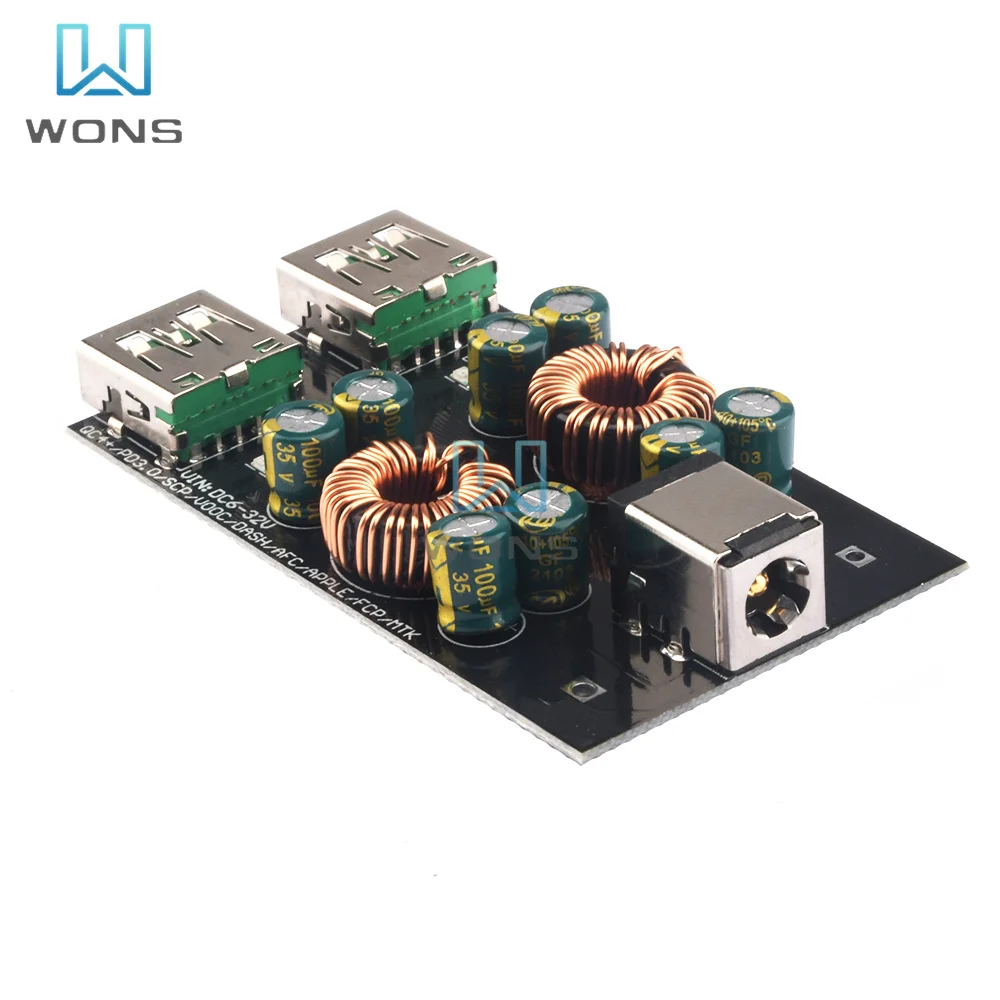

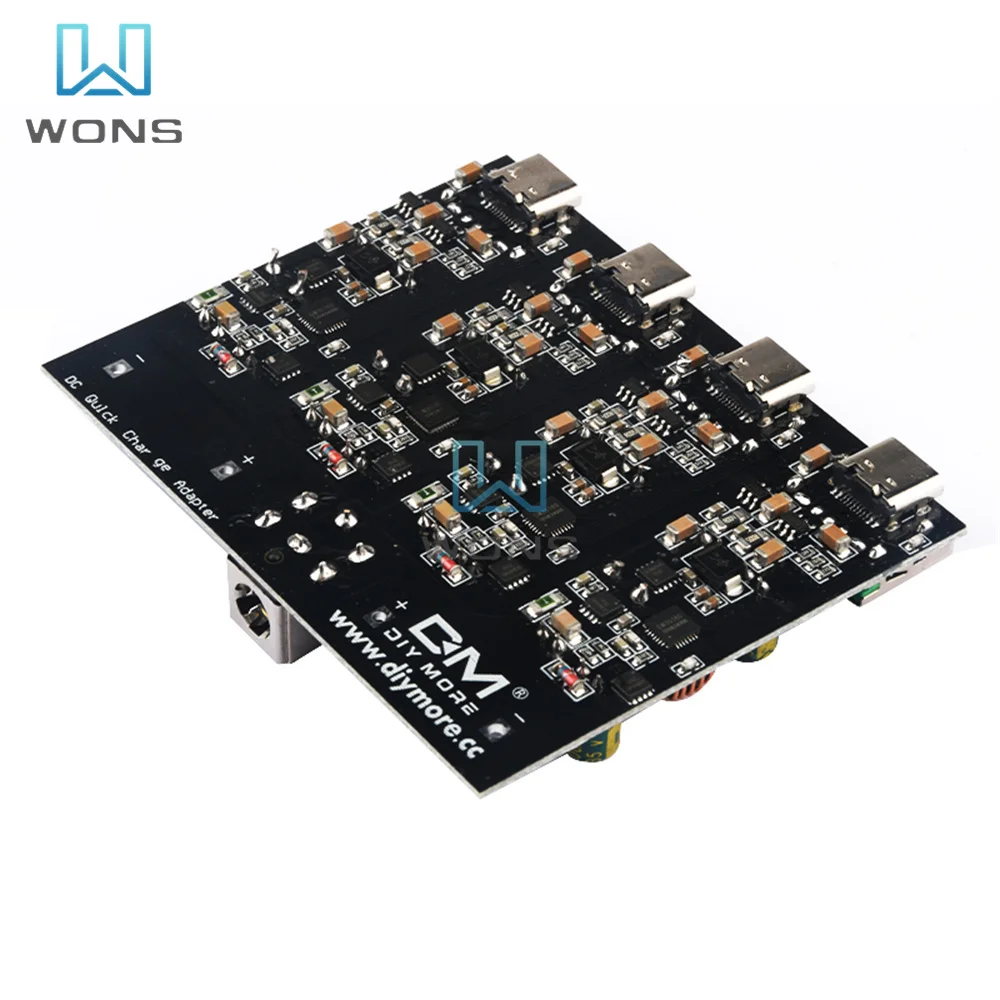

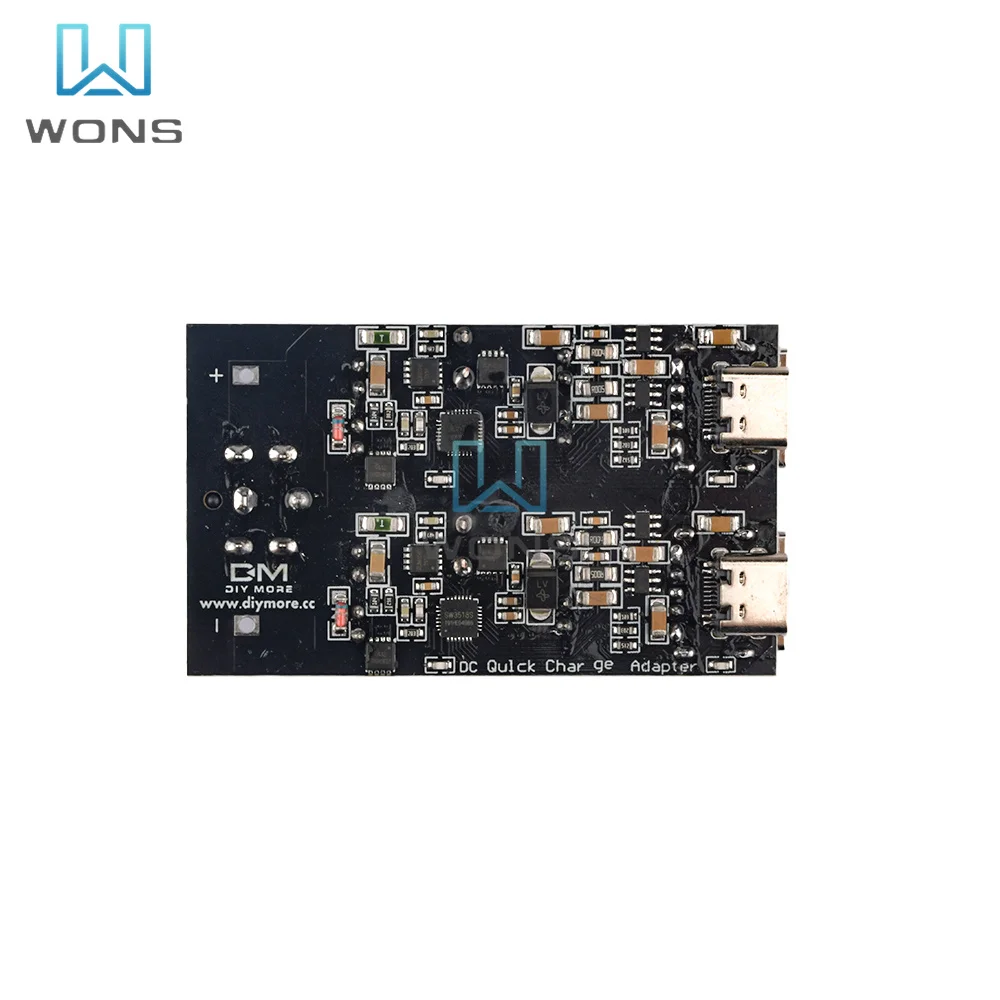

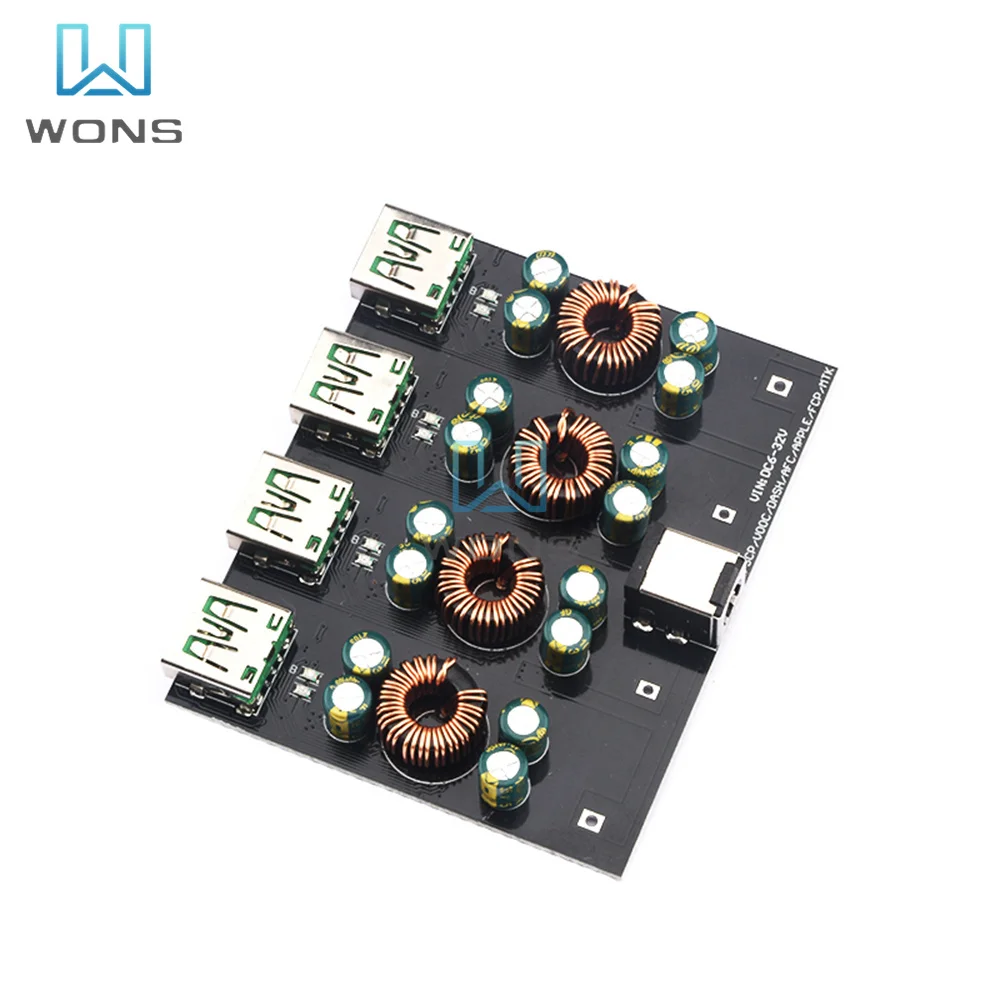

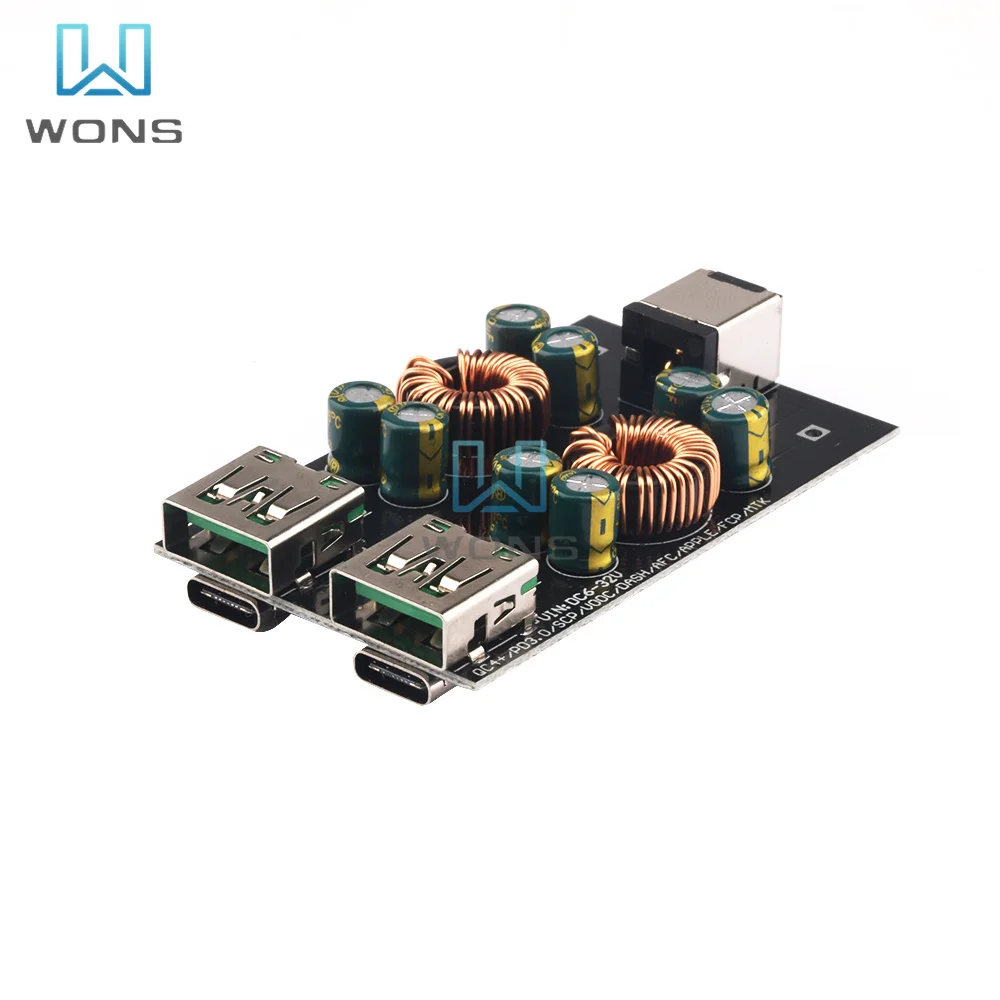

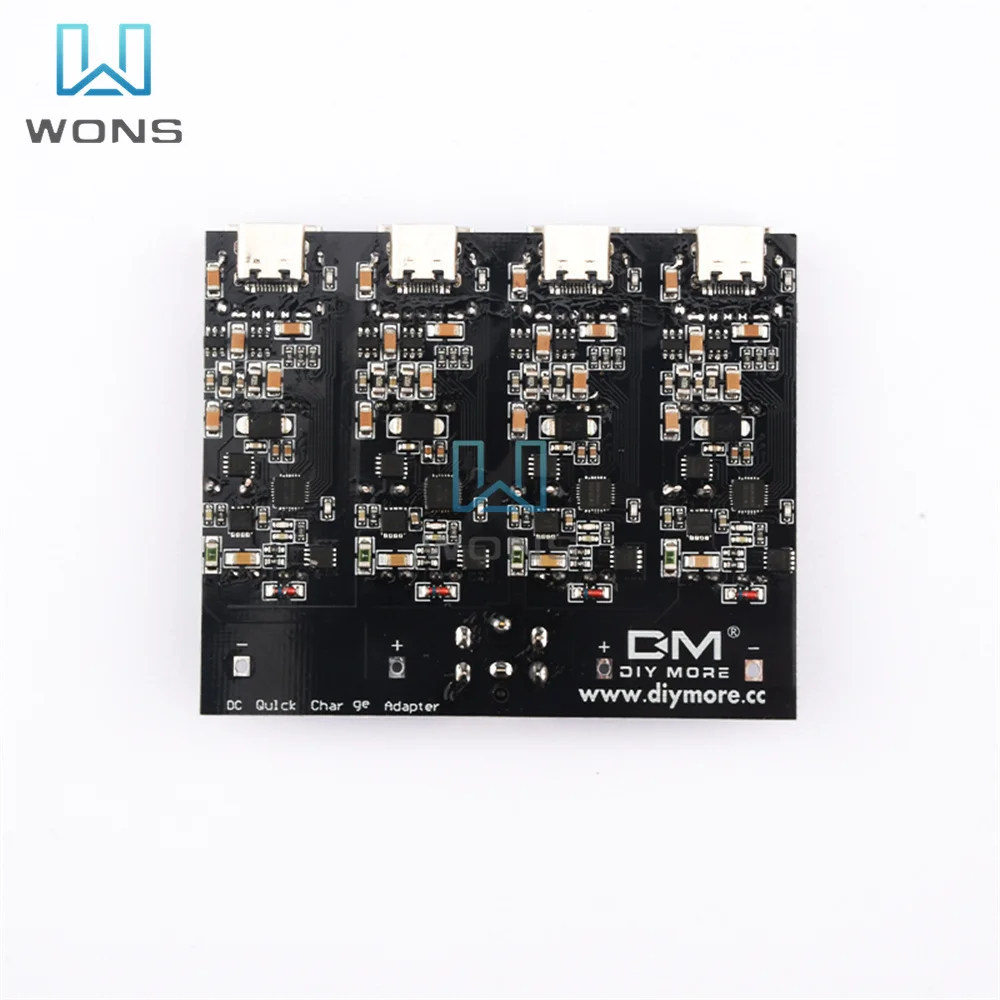

Sw3518s модуль питания быстрой зарядки DC6-32v USB pd3.0 (PPS) мобильный телефон плата быстрой зарядки понижающий модуль 2-way 4-way

Характеристика:

1. Высокоэффективная и Мощная внешняя трубка MOS

2. Двойное проводное магнитное кольцо с параллельным датчиком, высокая эффективность зарядки

3. Низкое тепловыделение при зарядке

4. Двойные параллельные низко-стойкие электролитические конденсаторы + 6 1206 керамических конденсаторов в то же время Входное анти-обратное соединение с помощью выделенной трубки MOS для анти-обратного соединения

5. Поддержка большинства мобильных телефонов на рынке

Основные параметры:

1. Входное напряжение: DC6-32V

2. Вход режим: красный (+) черный (-), покрытый вязальной проволокой (2,5 мм pin-код высокого тока DC муфтовый стыковочный переводник) терминал: 5525

3. Выходной порт: USB или type-C

Характеристики:

1. Светильник индикатора: синий светильник-это выходной индикатор, красный светильник-это индикатор состояния быстрой зарядки

2. Двойное независимое ограничение тока

3. Поддержка нескольких протоколов: Поддержка USB PD3.0 (PPS)

Поддержка Qualcomm QC4 +/QC4.0/QC3.0

Поддержка Huawei SCP/FCP

Частичная поддержка OPPO VOOC

Поддержка Apple 2.4A

Поддержка Samsung AFC

Поддержка OnePlus DASH

VIVO 9V2A поддержка зарядки с двумя двигателями

Поддержка MediaTek PE2.0

Меры предосторожности:

1. Когда порт USB и порт TYPE_C подключены в мобильный телефон одновременно, оба порта 5 В выход!

2. Для быстрой зарядки низкого напряжения и высокого тока Используйте оригинальный кабель для передачи данных. Если вы хотите измерить напряжение зарядки и ток, вы должны использовать измерительный прибор USB с низким сопротивлением! В противном случае это повлияет на ток зарядки!

3. Для зарядки мобильных телефонов OPPO и OnePlus требуется usb-порт! Протоколы, такие как QC4 +/QC4.0/PD3.0, должны использовать порт TYPE_C!

4. Когда напряжение источника питания выше 21 вольт, протокол PD C-port поддерживает выход до 20V3A, и модуль маленький. Проветривайте и рассеивайте его при использовании в ноутбуке с помощью PD зарядки!

5. Порт TYPE_C используется для зарядки на выходе; С C-TO-C/TYPE_C штекерным кабелем для передачи данных с двумя головками для зарядки мобильных телефонов или ноутбуков!

Точка тестирования зарядки:

Многобрендовый мобильный телефон для зарядки USB порт:

1. Зарядка Huawei Mate20 (56% емкость аккумулятора): Включите режим быстрой зарядки SCP, напряжение 4,89 В, ток 4.59A

2. Зарядка Huawei P20 Pro (12% мощности): Включите режим быстрой зарядки SCP, напряжение 5,03 В, ток 4.25A

3. Зарядка Honor V20 (мощность 43%): Включите режим быстрой зарядки SCP, напряжение 5,13 В, ток 4.5A

4. Зарядка Xiaomi Mi 8 (18% мощности): Включите режим быстрой зарядки QC3.0, напряжение 6,44 В, ток 2.79A

5. Зарядка OPPO R17 (43% мощность): Включите VOOC режим зарядки напряжения 4,8 V, ток, 3.8A

6. Зарядка iPhone XS (5% батареи): Включение режима APPLE2.4A, напряжение 5,22 В, ток 2.37A

7. Зарядка мобильного телефона OnePlus 6T (15% мощность): Включите тире флэш-режим зарядки Напряжение 4,7 V, ток, 3.8A

Type_C порт:

Зарядка iPhone XR (7% батареи): Включите PD напряжение 9,17 В, ток 1.91A

2. Зарядка iPhone X (7% батареи): Включение напряжения PD 9,17 В, ток 1.6A

3. Зарядка Mate20Pro (мощность 55%): Включите напряжение PD 9,20 В, ток 1.58A

4. Зарядка Huawei P20 Pro (мощность 10%): Включение напряжения PD 9,17 В, ток 1.69A

5. Зарядка Honor V20 (мощность 40%): Включение напряжения PD 9,05 В, ток 1.7A

6. Зарядка Xiaomi mi-8 (мощность 6%): Включите Быстрая зарядка напряжения 6,1 V, ток, 2.63A

Список товаров:

1 * зарядный модуль
