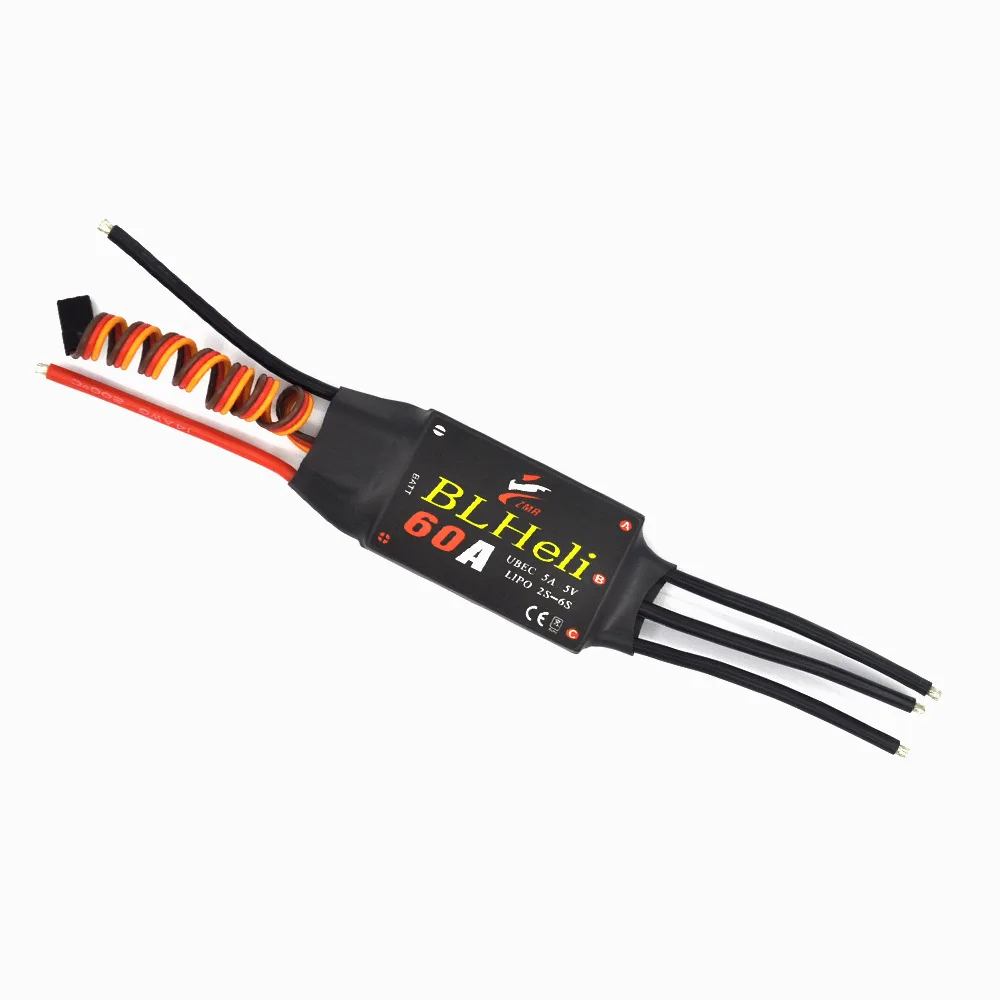

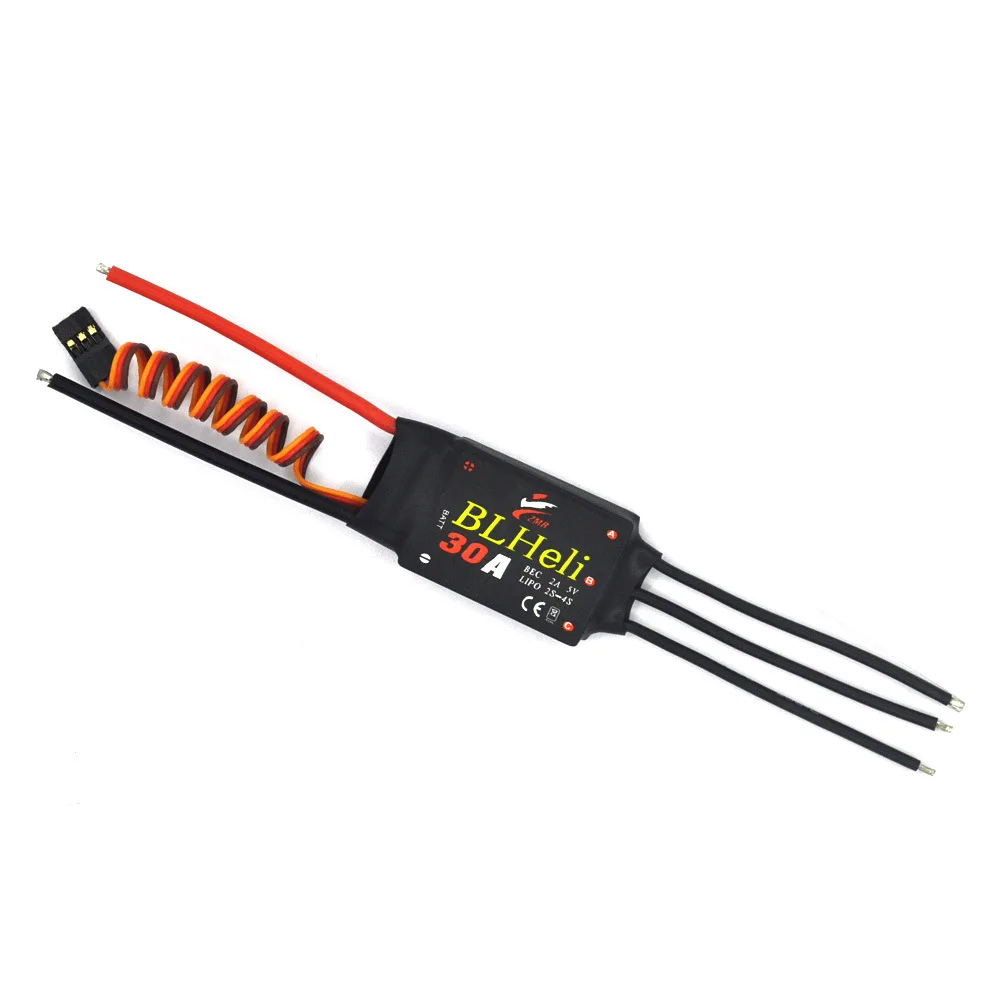

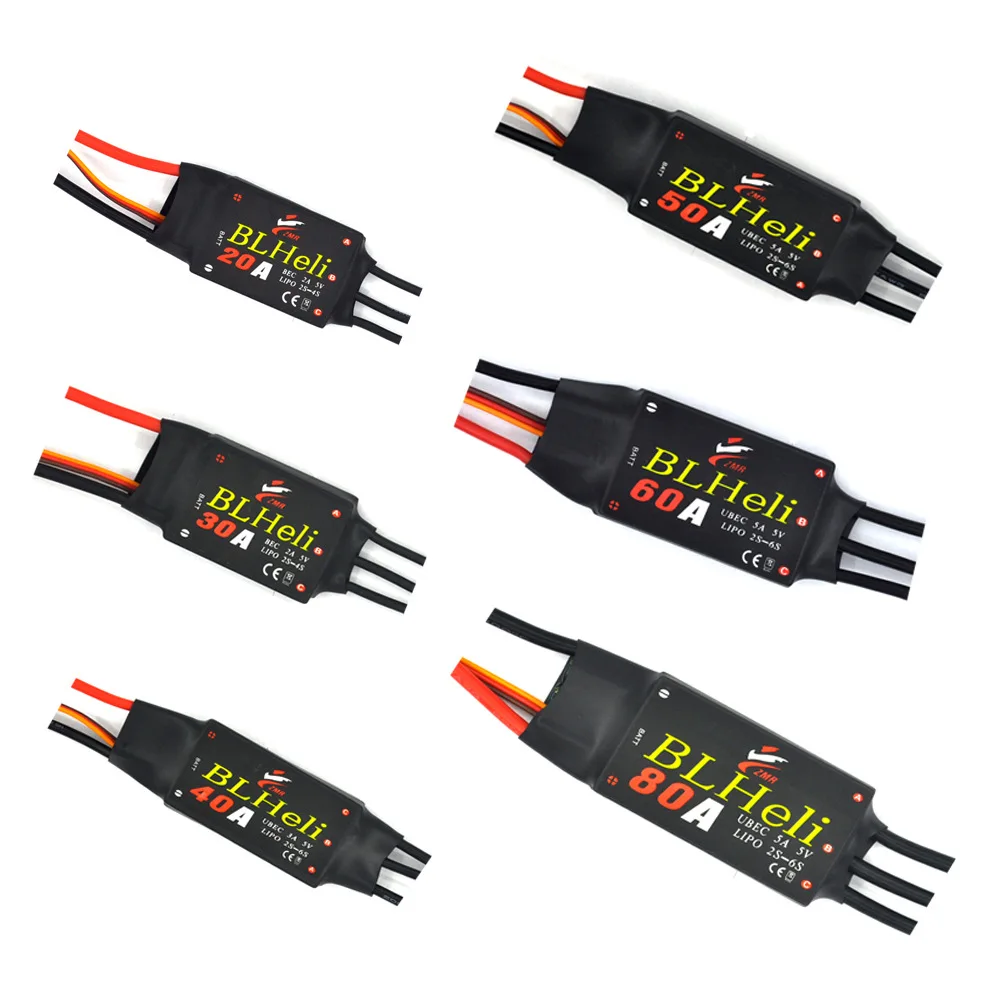

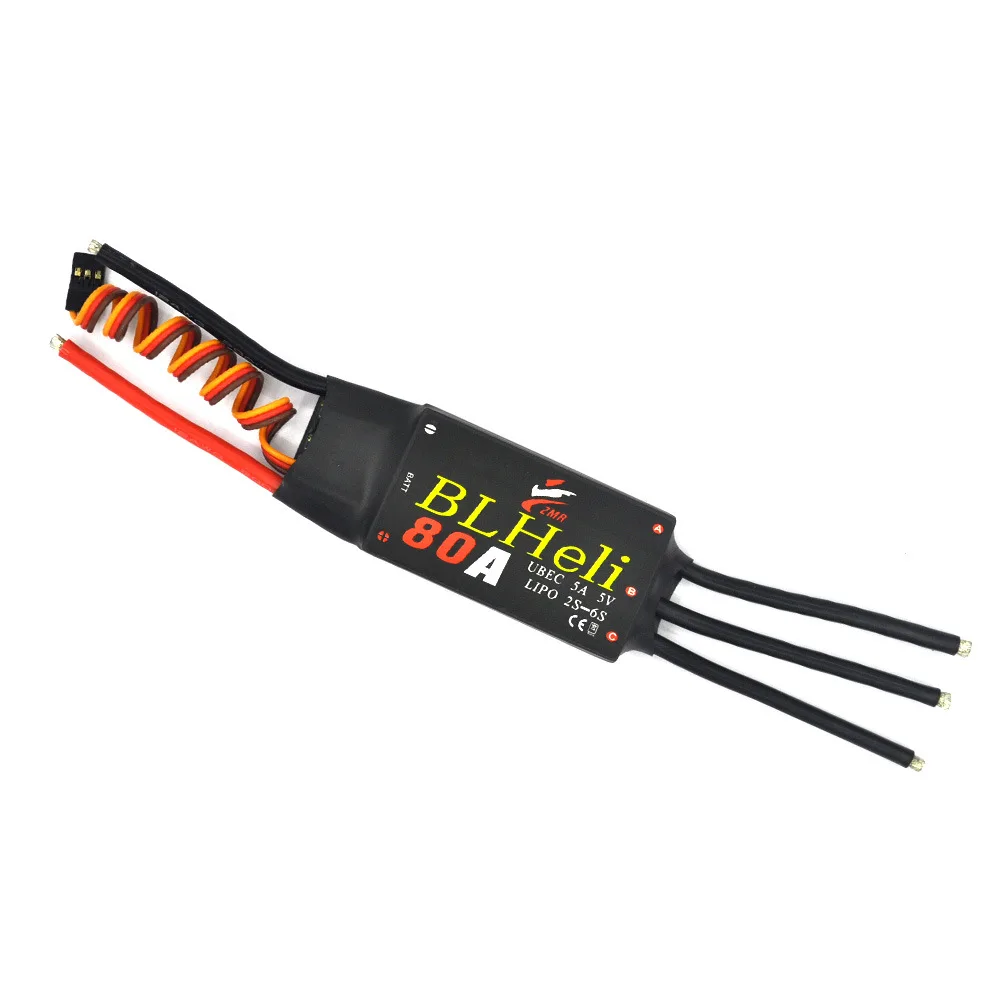

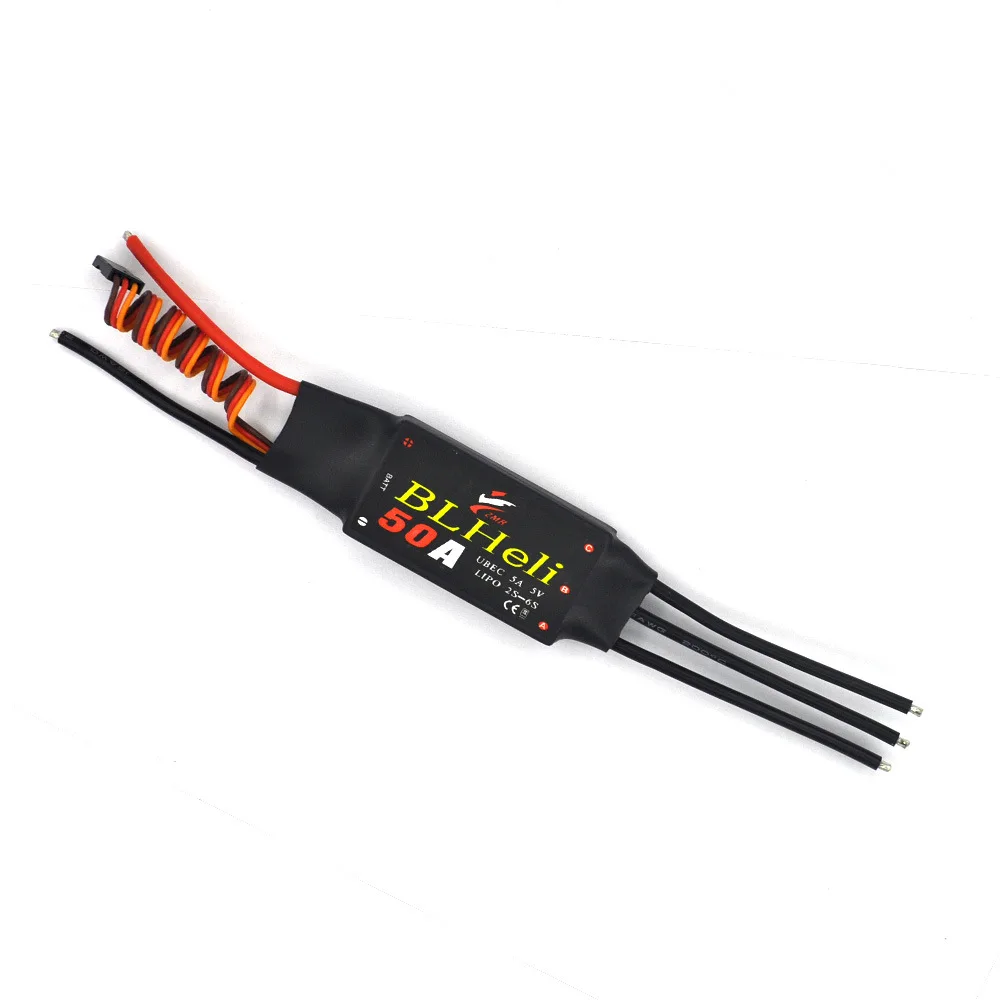

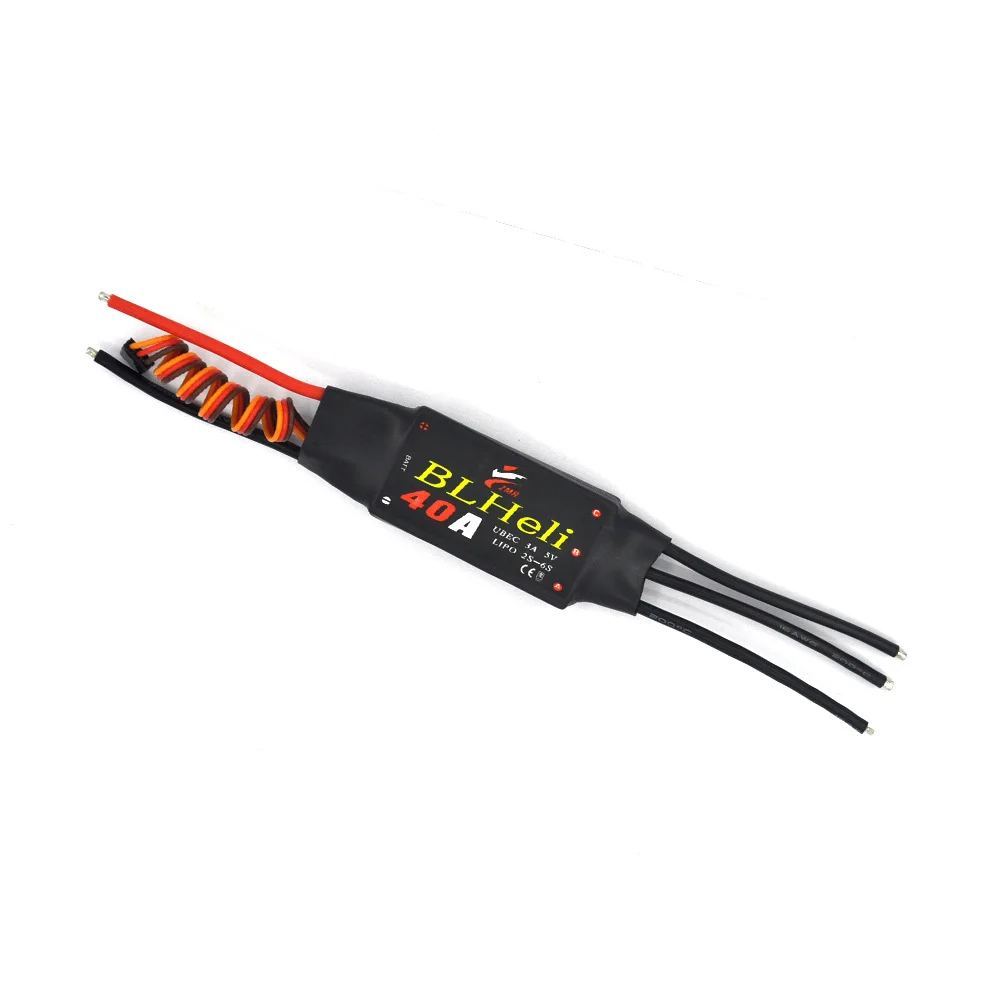

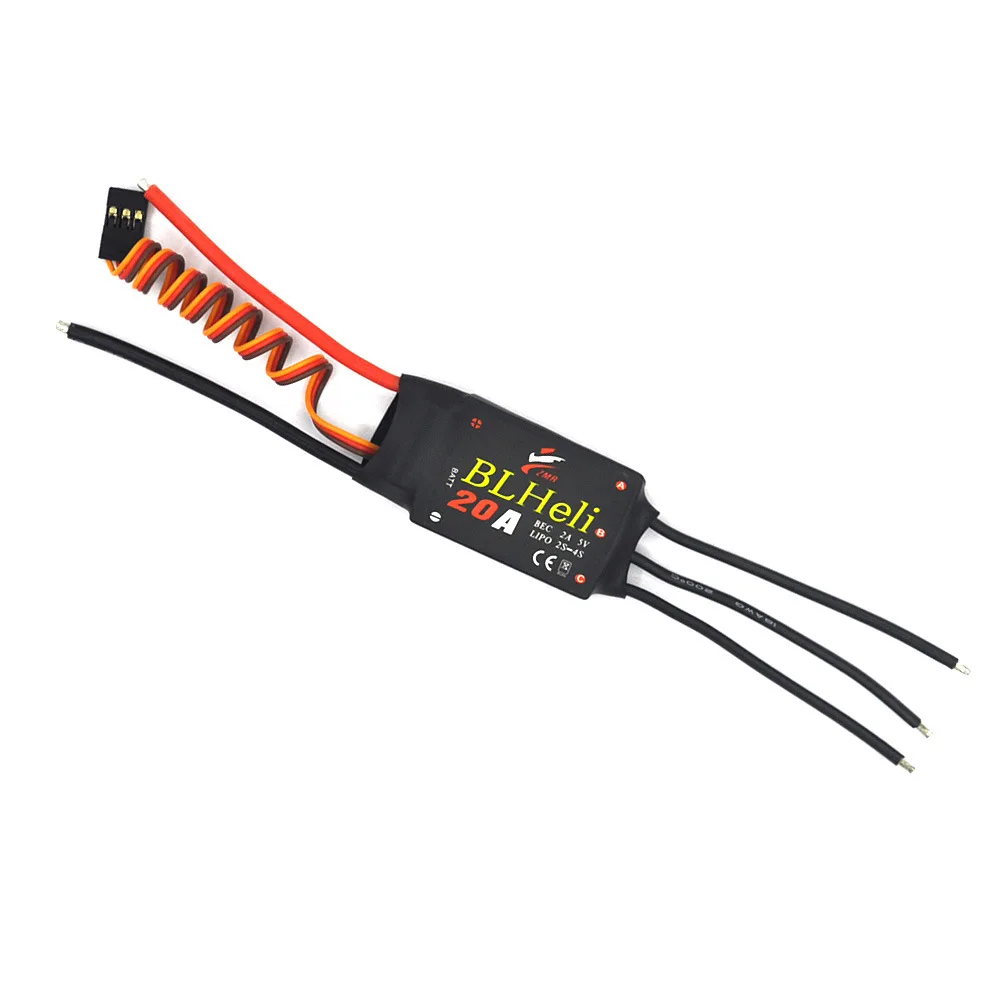

ZMR BLHeliSeries12A 20A 30A 40A 50A 60A 80A ESC Бесщеточный многовинтовой четырехосевой электрический контроль для радиоуправляемого дрона

Особенности продукта:

1. Оригинальные оригинальные компоненты используются для обеспечения высокого качества электрического регулирования, особенно отличного сопротивления тока

2. На основе программы blheli и оптимизирована, линейность дроссельной заслонки отличная

3. Он оптимизирован для нескольких осей и хорошо поддерживает фиксированное крыло и вертолет

4. Выбор направления и специальный двунаправленный режим добавляются к программированию

5. Несколько параметров управляющего могут быть настроены через (программирующую карту) или пульт дистанционного управления, и параметры по умолчанию могут быть восстановлены через пульт дистанционного управления или программирующую карту

6. Он имеет несколько функций защиты от низкого напряжения, защиты от перегрева и потери сигнала

7. Имеет функцию предупреждения. Дроссельная заслонка удерживается на самой низкой дроссельной заслонки в течение определенного времени, и электрический регулятор будет звучать, чтобы восстановить потерянное полетное оборудование

8. Ход дроссельной заслонки может быть установлен, чтобы быть совместимым с различными приемниками, с гладкой и деликатной регулировкой скорости

Инструкции по использованию:

1. Обычный процесс загрузки

Потяните дроссельную заслонку в самую низкую позицию → питание на пульте дистанционного управления → питание на ESC → Обнаружение минимального сигнала дроссельной заслонки, длинный звуковой сигнал ---- "звук → проверка мощности аккумулятора

Нажмите и отпустите несколько коротких звуковых сигналов подряд, указав количество литиевых батарей, которые в настоящее время используются →♪1 2 3 ”пусковой звук → Потяните ускоритель для запуска.

2. Настройка перемещения дроссельной заслонки (Когда ESC оснащен новым пультом дистанционного управления, рекомендуется установить перемещение дроссельной заслонки)

Питание на пульте дистанционного управления → Потяните дроссельную заслонку в самом высоком положении → питание на ESC → обнаружите максимальный сигнал дроссельной заслонки, «Звуковой сигнал-звуковой сигнал-» звуковой сигнал дважды, что указывает на то, что дроссельная заслонка на максимуме

Высокая точка была подтверждена и сохранена автоматически → Потяните дроссельную заслонку в самую низкую позицию в течение 2 секунд → когда обнаружен самый низкий сигнал дроссельной заслонки, длинный звуковой сигнал ---- звук → Обнаружение

Напряжение батареи, несколько коротких звуковых сигналов непрерывно, указывая количество литиевых батарей батареи в настоящее время используется →"♪1 2 3 "пусковой звук → Потяните ускоритель для запуска.

После подтверждения максимальной дроссельной заслонки, если дроссельная заслонка остается в самом высоком положении более 2 секунд, она войдет в режим программирования дистанционного управления.

Если дроссельная заслонка не находится в самом низком положении или находится в самом высоком положении после включения пульта дистанционного управления и ESC, она будет издавать «Звуковой сигнал-, звуковой сигнал-,...» непрерывный звуковой сигнал.

Подсказка.

Настраиваемые параметры

1. Выбор тормозов: 2 варианта: Выкл, ВКЛ, ВЫКЛ. По умолчанию.

2. Электронный таймер: 5 вариантов: низкий: 0 градусов, средний-низкий: 8 градусов, средний: 15 градусов, средний-высокий: 23 градусов, высокий: 30 градусов. Обычно устанавливается Средний угол. Подходит для низкого угла

Двигатели с большой индуктивностью и низкой скоростью; Высокий передний угол подходит для внешних роторных двигателей с небольшой индуктивностью и высоким значением кв. Для некоторых двигателей высокого кв, при использовании

Во время процесса, когда двигатель работает на высокой скорости, происходит дрожание, и его необходимо изменить на высокий угол заранее.

3. Сила включения: 13 вариантов: 0,031, 0,047, 0,063, 0,094, 0,125, 0,188, 0,25, 0,38, 0,50, 0,75, 1,00, 1,25, 1,50.

Параметр по умолчанию 0,75. Выберите соответствующую пусковую силу в соответствии с применяемой нагрузкой двигателя. Если значение слишком маленькое, двигатель может не запускаться плавно.

Машина может запускаться слишком сильно.

4. Настройки кривой: 4 варианта: нет, низкий, средний, высокий. По умолчанию нет.

5. Управление частотой: 2 варианта: 8 кГц, 22 кГц. По умолчанию 8K. Этот элемент является частотой привода двигателя.

6. Защита от низкого напряжения настройки: 4 варианта: none, 2,8 V/cell, 3,0 V/cell, 3,2 V/cell. По умолчанию является 3,0 V/cell. Количество ячеек батареи автоматически обнаруживается ESC, например,

Когда батарея является литиевой батареей с 3 ячейками, если напряжение ниже 9 В, ESC будет обработан в соответствии с выбранным методом отключения низкого напряжения.

7. Метод отключения низкого напряжения: 2 варианта: постепенно уменьшайте мощность, немедленно отключайте выход. По умолчанию постепенно снижается мощность. Когда напряжение батареи ниже, чем значение защиты от низкого напряжения, если вы решите постепенно снизить мощность, ESC постепенно уменьшит выход до тех пор, пока мощность не будет уменьшена до 31% и будет продолжать работать при этой мощности; Если вы решите немедленно отключить выход, ESC будет напрямую отключать выход.

Для остановки двигателя.

Чехол с защитой от низкого напряжения Потяните рокер дроссельной заслонки к минимальной дроссельной заслонки, а затем вытяните дроссельную заслонку, чтобы перезапустить двигатель, но поскольку в это время он все еще находится в состоянии низкого напряжения, выходная мощность

Оцените меньше или немедленно прекратите.

8. Настройка направления: 3 варианта: вперед, назад, двунаправленный. По умолчанию находится вперед (то есть направление начальной сборки).

Сброс

Питание на пульте дистанционного управления → Потяните пульт дистанционного управления до самого высокого положения → питание на ESC, подождите 2 секунды и сделайте Два звуковых сигнала «звуковой сигнал-», максимальная Настройка дроссельной заслонки завершена → продолжать поддерживать

Удерживайте пульт дистанционного управления в высоком состоянии, подождите 2 секунды и издайте мелодию звука"♪123♪1 2 3 ", указав, что он пришел в режим программирования дистанционного управления → перед входом в первый элемент программирования

Перед тем, вытяните дроссельную заслонку до дна, затем потяните ее до верха → после прослушивания сохраненной музыки, вытяните дроссельную заслонку до дна, она может работать нормально

Примечание: Эта функция добавляется позже, и эта функция не доступна в начале.

Описание функции самозащиты ESC

1. Защита от низкого напряжения: Когда двигатель работает, когда напряжение батареи ниже установленного порога низкого напряжения, вы можете выбрать, чтобы немедленно выключить двигатель или уменьшить мощность, дополнительные сведения см. В разделе настройки параметров.

Точка.

2. Защита от потери сигнала дроссельной заслонки: сигнал потерян, мощность постепенно падает до 0, и двигатель останавливается. При повторном обнаружении сигнала дроссельной заслонки двигатель восстанавливает мощность, соответствующую дроссельной заслонки в это время.

Запуск.

3. Защита от перегрева: когда температура силовой трубки превышает около 100 °C, мощность падает до 75%; Когда температура превышает около 105 °C, мощность падает до 50%; когда температура превышает около 110 °C, мощность

Мощность снижена до 25%; Когда температура превышает около 115 °C, мощность уменьшается до 6.25%. Когда температура понижена, мощность восстанавливается.

Дистанционное управление программированием

Шаг 1: Введите Программирование

Питание на пульте дистанционного управления → Потяните пульт дистанционного управления до самого высокого положения → питание на ESC, подождите 2 секунды и сделайте Два звуковых сигнала «звуковой сигнал-», максимальная Настройка дроссельной заслонки завершена → продолжать поддерживать

Удерживайте пульт дистанционного управления в высоком состоянии, подождите 2 секунды, и звук Мелодии"♪123♪1 2 3 "будет звучать, указывая, что он входил в режим программирования дистанционного управления.

Шаг 2: Выберите элемент программирования

После входа в режим программирования удерживайте пульт дистанционного управления, чтобы войти в выбор товара. В общей сложности 7 предметов, соответствующие 7 различным звукам подсказки, которые могут быть выбраны циклически в следующем заказе.

После звукового сигнала опции, потяните дроссельную заслонку к нижней части в течение 2 секунд, чтобы войти в эту опцию.

1. "звуковой сигнал-" (1 короткий тон), выбор тормоза

2. "звуковой сигнал-" (2 коротких тона), настройка времени

3. "звуковой сигнал-" (3 коротких Примечания), скорость активации

4. "звуковой сигнал-" (4 коротких тона), настройка кривой

5. "звуковой сигнал -----" (1 длинный тон), контролирует частоту

6. "звуковой сигнал ----- звуковой сигнал-" (1 длинный тон, 1 короткий тон), настройка защиты от низкого напряжения

7. "звуковой сигнал ----- звуковой сигнал-" (1 длинный тон, 2 коротких тона), метод отключения низкого напряжения

8. "звуковой сигнал ----- звуковой сигнал-" (1 длинный тон, 3 коротких тона), настройка направления

Шаг 3: выберите значение элемента

После выбора определенного элемента, удерживайте состояние пульта дистанционного управления в низком состоянии, а затем введите круговой Выбор параметров этого элемента. Каждый звуковой сигнал (четыре коротких тона, затем один длинный тон,

Так далее и так далее). После определенного звукового сигнала, в течение 2 секунд, вытяните пульт дистанционного управления на самый высокий уровень, и мелодия звука"♪321♪3 2 1 "будет звучать, показывая, что параметр сохранен. Храните

Если состояние пульта дистанционного управления остается неизменным, перейдите к следующему проекту в соответствии с методом в начале.

Шаг 4: Завершение программирования

После сохранения параметра потяните рычаг дистанционного управления в самое низкое положение в течение 2 секунд и удерживайте его до тех пор, пока "звуковой сигнал ---- звуковой сигнал-♪1 2 3 "выдан, в это время

Установите минимальную дроссельную заслонку и выйдите из режима программирования, и нормальная работа может быть выполнена (звуковой сигнал в это время указывает на Параметры загрузки, звуковой сигнал-указывает на электрическую

Количество секций бассейна,♪1 2 3 означает готовность).
