Описание:

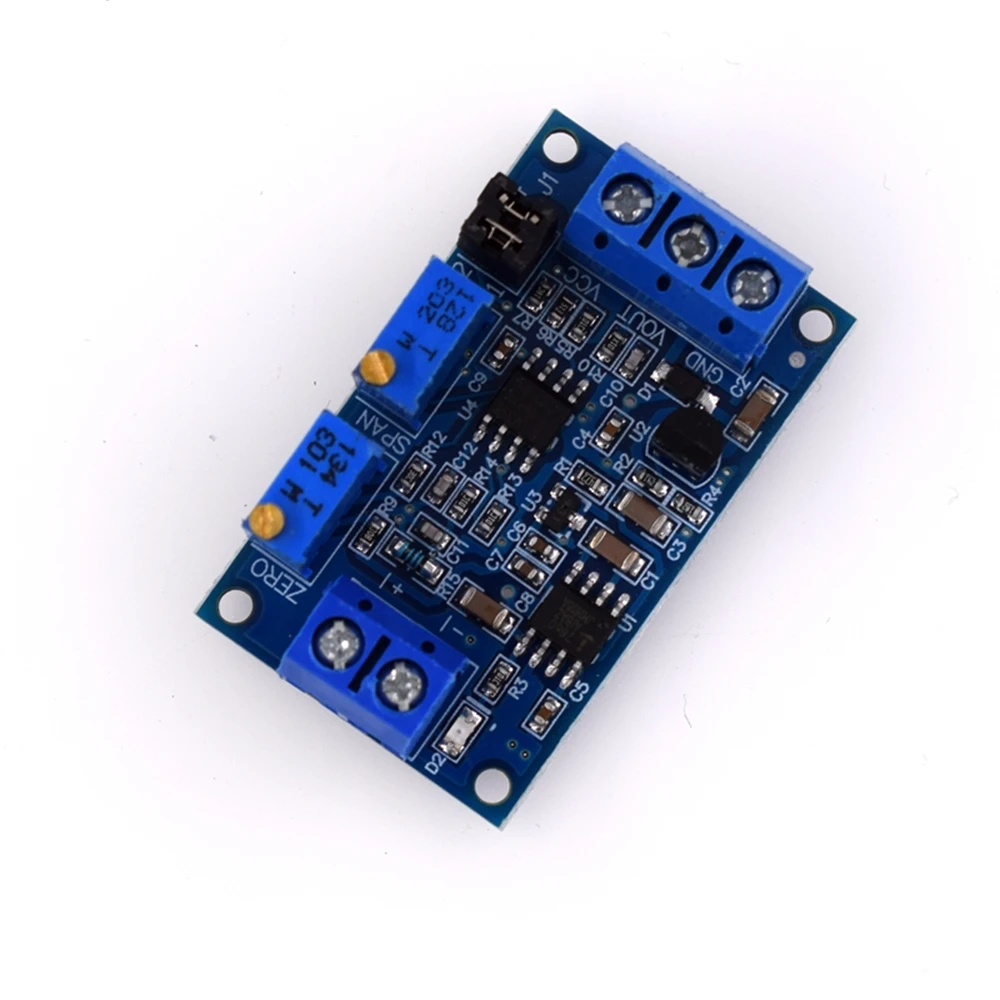

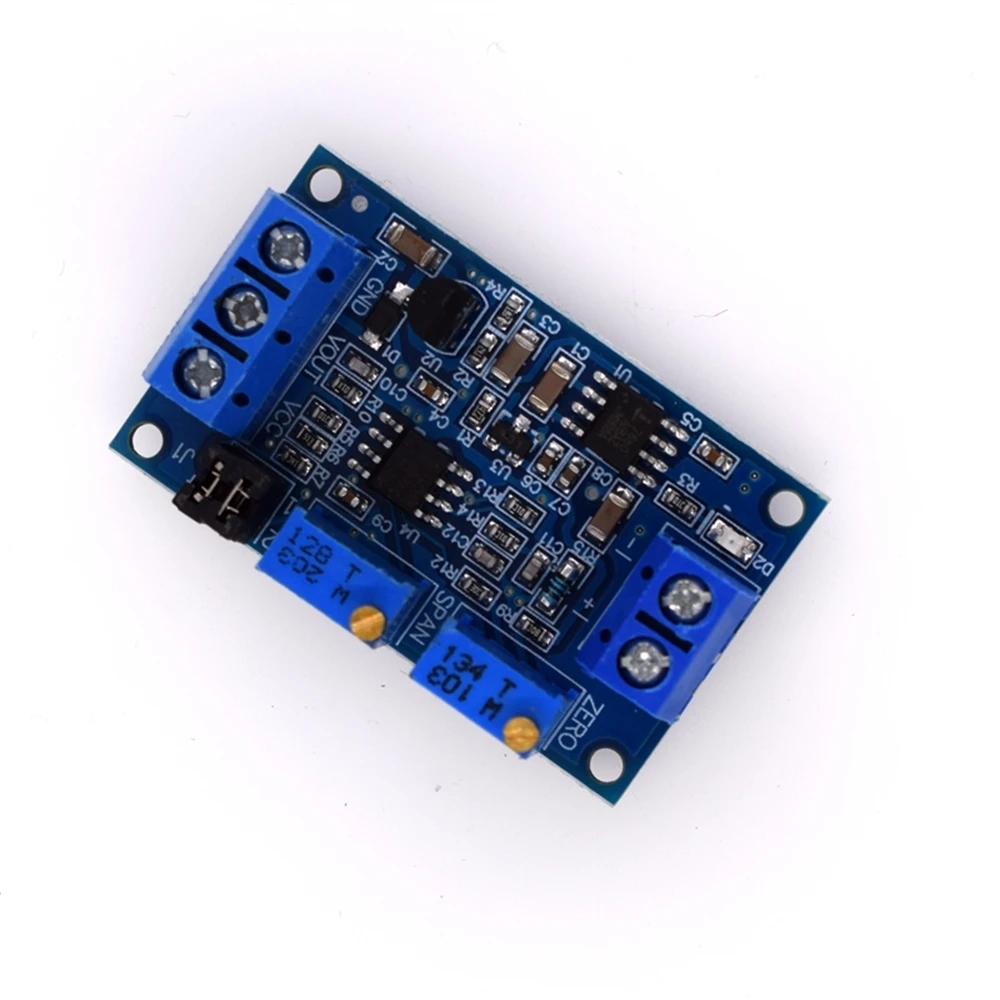

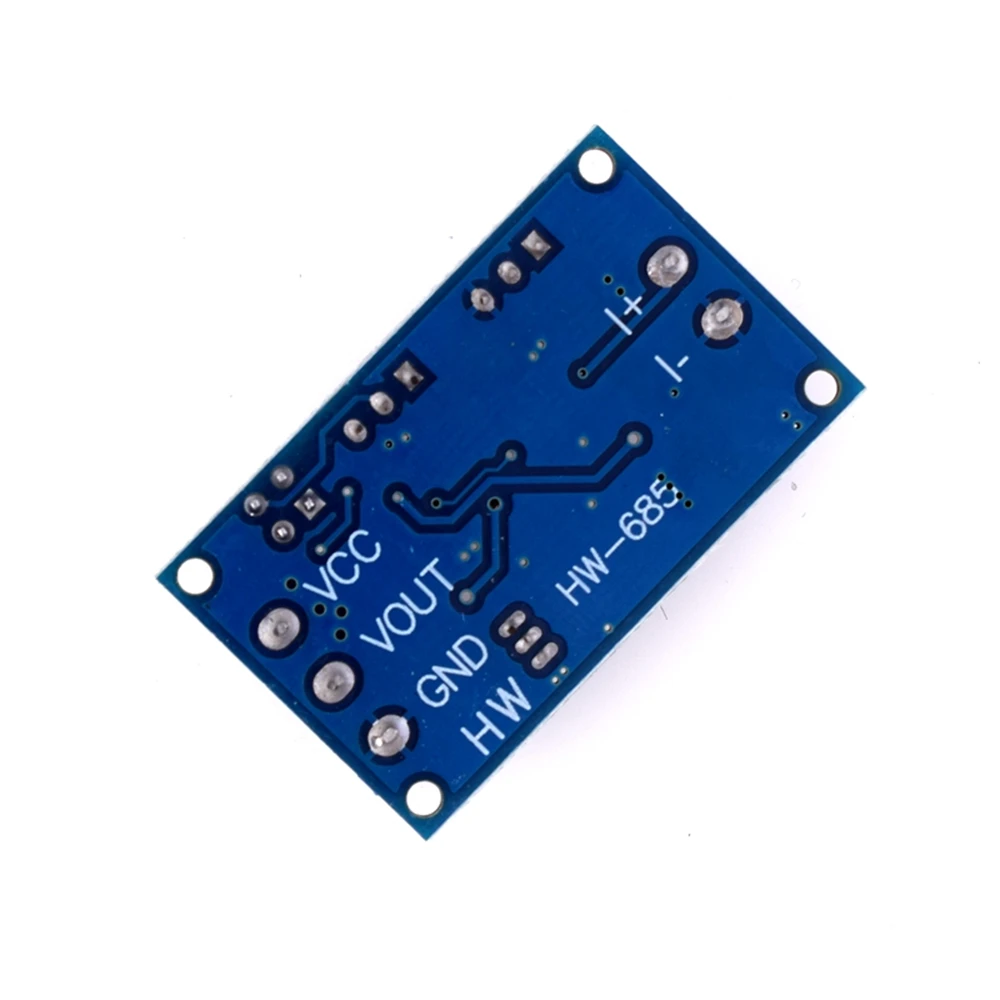

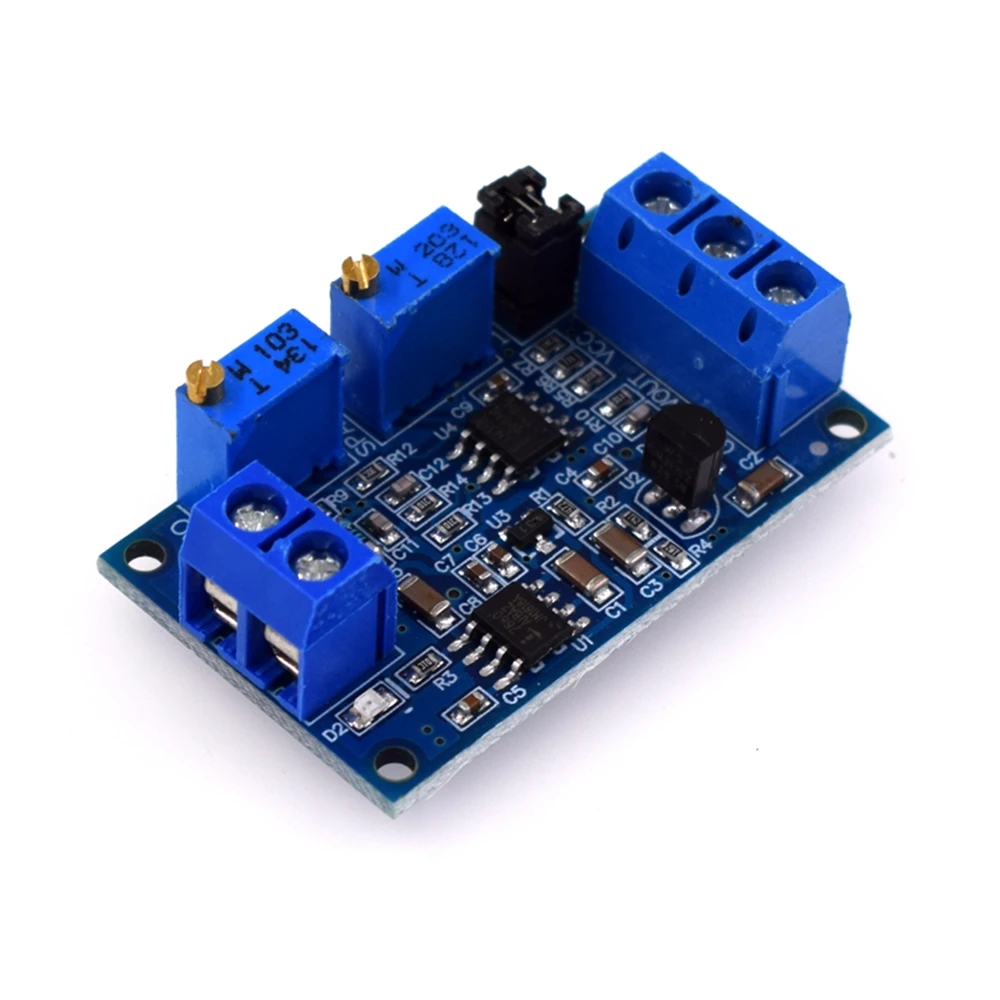

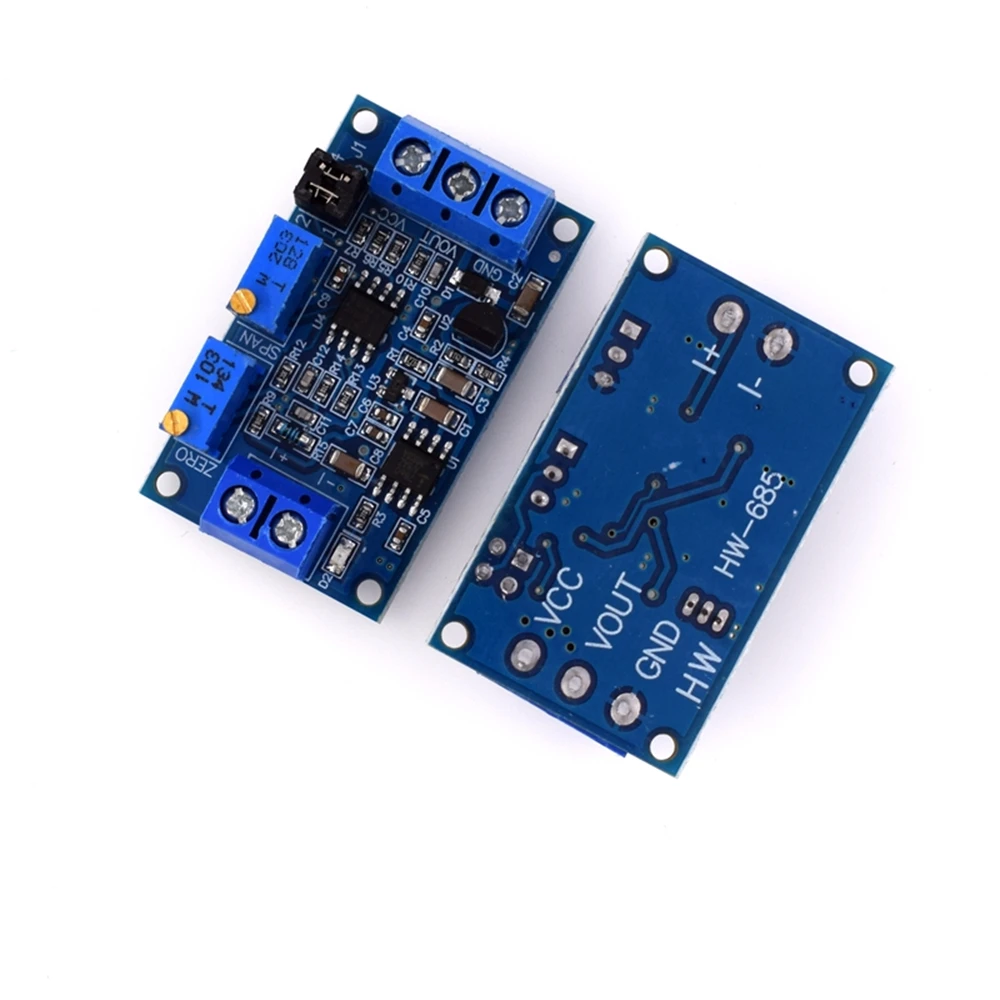

В процессе передачи сигнала цепи сигнал напряжения будет ослабляться с увеличением расстояния передачи, и передача тока может избежать ослабления сигнала. Модуль используется для передачи сигнала конца тока, сигнал преобразуется в сигнал напряжения для обнаружения SCM. В настоящее время вход поддерживает 4-20mA и 0-20mA, а выходное напряжение Поддержка 0-3,3 в 0-5V 0-10V. Изюминка:Диапазон напряжения источника питания широкий, а выходное напряжение поддерживает несколько диапазонов;Нулевой и полный диапазон можно регулировать автоматически;Высокая стабильность, хорошая линейность, промышленный класс;Резистор выборки токового сигнала принимает Высокоточный резистор цветного кольца, который имеет высокую точность, небольшой температурный дрейф и высокую мощность Инструкция:1. Модуль подключен в соответствии с определением, напряжение питания 7-36 в (если выход 10 В, напряжение питания должно быть больше 12 В)2. После включения питания Светильник D2 должен быть ярким, в противном случае проверьте соединение линии. Плата с защитой обратного соединения, обратное соединение не горит.3. Когда текущий вход является минимальным (0ма или 4ма), отрегулируйте нулевой потенциометр, так что выход VOUT является минимальным (0,0 в или другое напряжение)4. В тех случаях, когда постоянный ток Входное является максимальным (20mA), настроить продолжительность потенциометр, таким образом, что VOUT выход максимального значения (3,3 V или 5V или 10V, В тех случаях, когда на входе 4-20mA, минимальный выход может быть 2,5 V). В соответствии с вашими потребностями, выберите соответствующий диапазон с помощью jumper cap:4-20ma:0-2,5 V Диапазон: J1 1, 2 фута короткое соединение, 3, 4 фута короткое соединение0-3,3 V Диапазон: J1 1, 2 метра, 3, 4 футов0-5,0 в диапазон: J1 1, 2 фута короткое соединение, 3, 4 фута короткое соединение0-10,0 в диапазон: J1 1, 2 фута короткое соединение, 3, 4 фута0-20ma:0-3,3 V Диапазон: J1 1, 2 фута короткое соединение, 3, 4 фута короткое соединение0-5,0 в диапазон: J1 1, 2 фута короткое соединение, 3, 4 фута короткое соединение0-10,0 в диапазон: J1 1, 2 фута короткое соединение, 3, 4 фута
