Бесщеточный контроллер Sabvoton SVMC 96120, зимняя акция, новый продукт, 36 футов для электродвигателя велосипеда

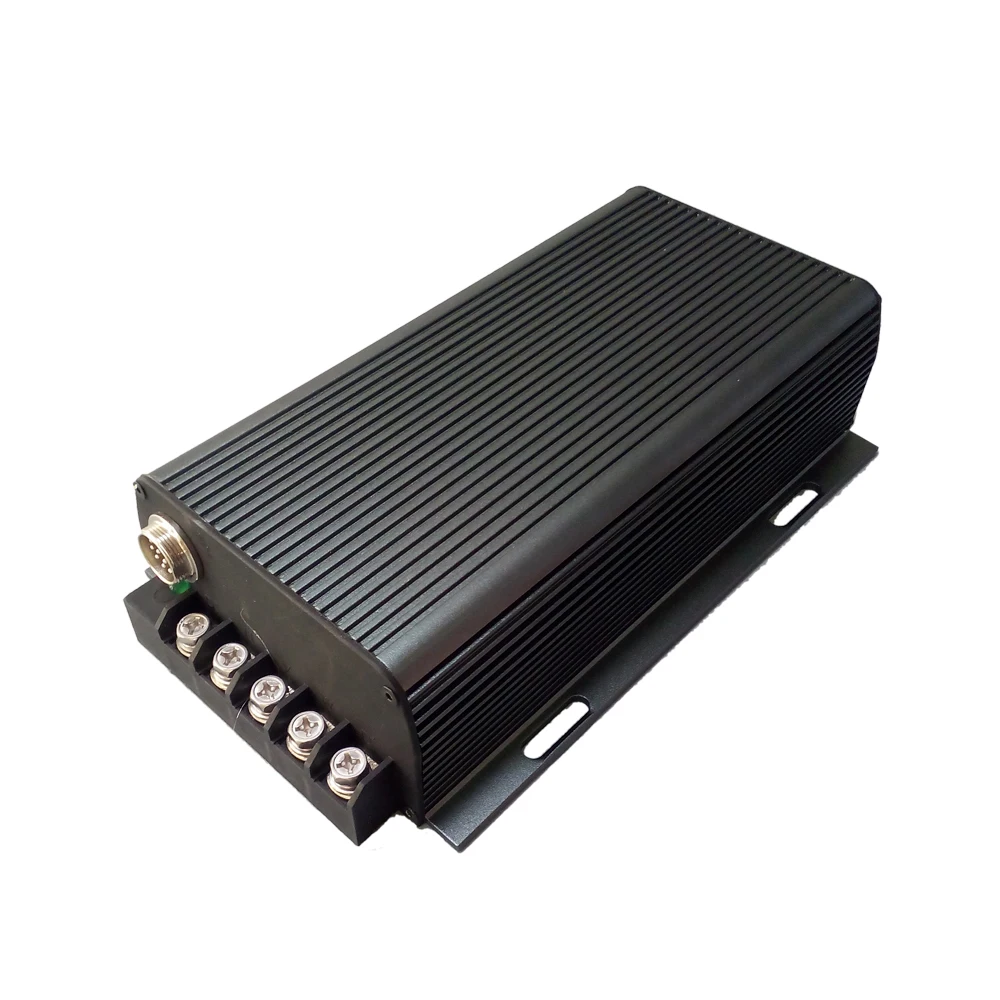

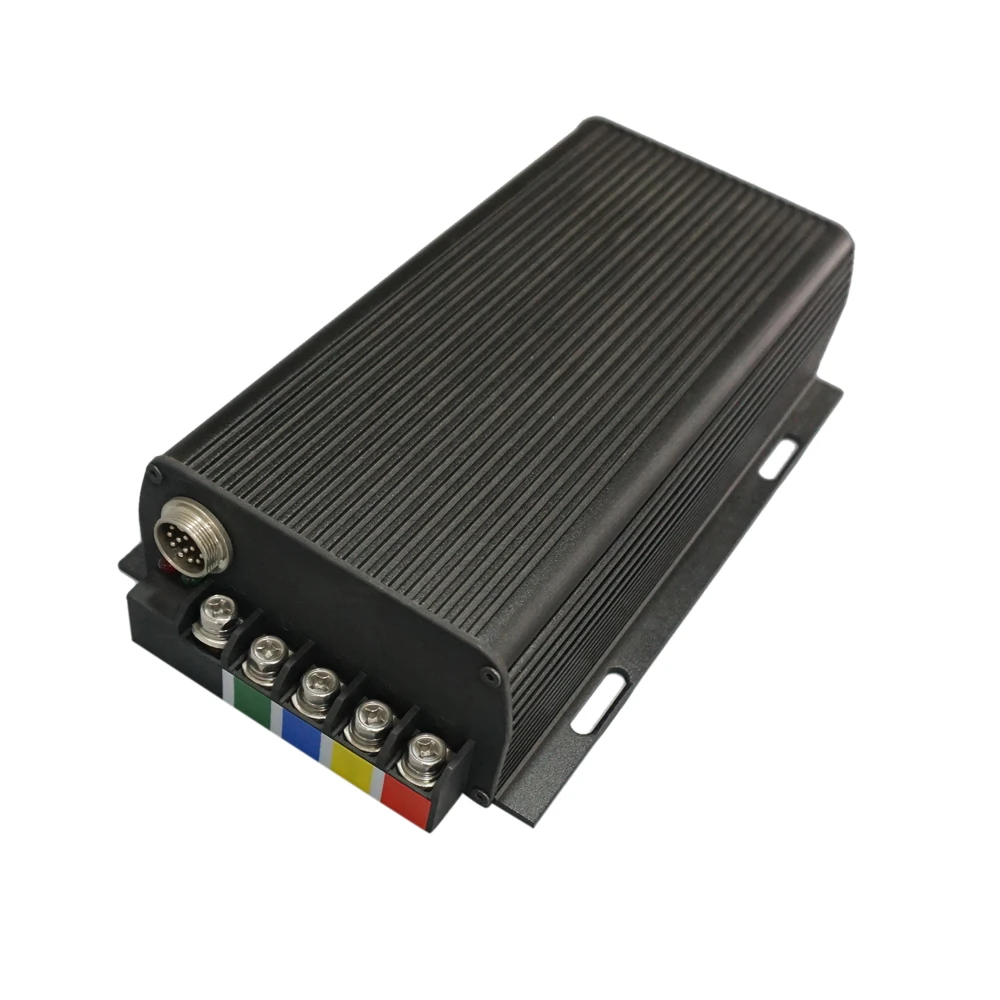

Программируемый контроллер синусоидальной волны Sabvoton SVMC96120

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 2500-3000 Вт.

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 120A

3). Макс. Фазовый ток: 300 А

4). Защита фазового тока: 400A

5). Напряжение батареи: 24-96 в номинальное, макс. 120 в

6). Термический зонд: KTY83-122

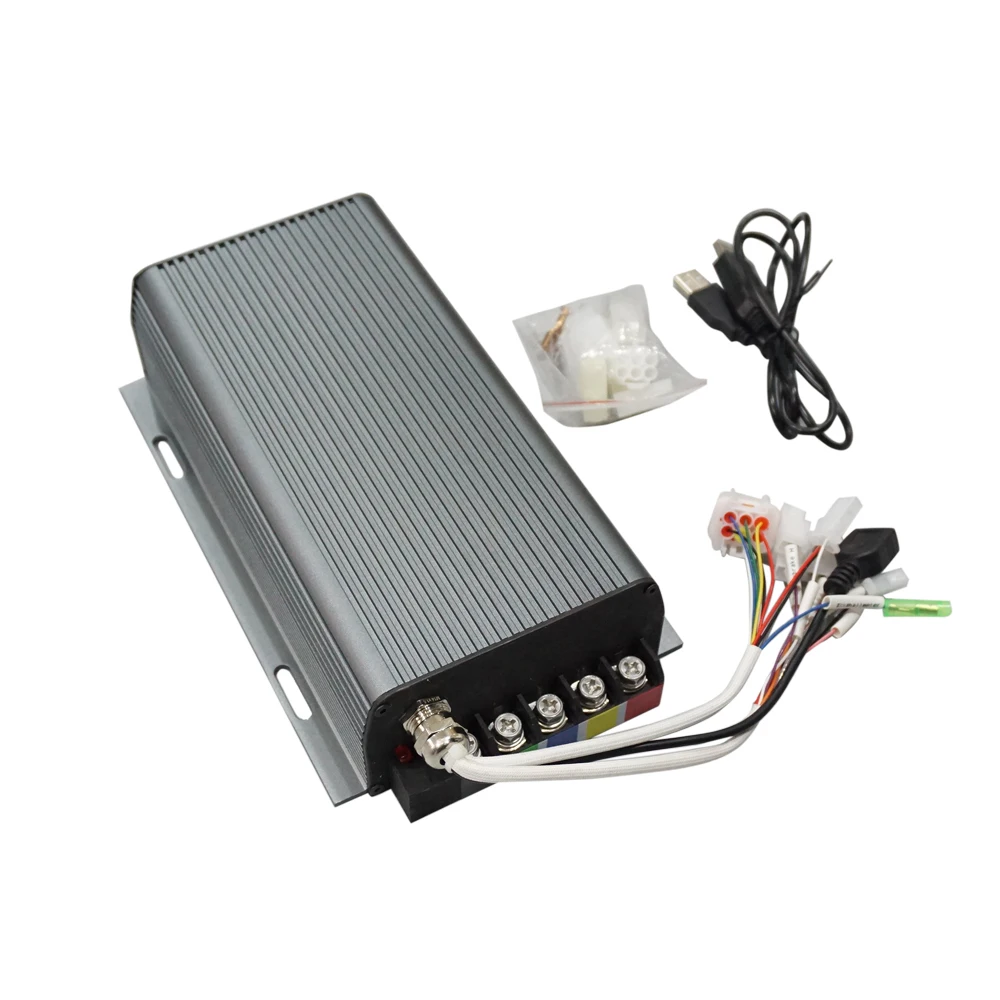

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 283 мм * 147 мм * 62 мм

9). Вес нетто: 3,12 кг

10). По умолчанию включает адаптер bluetooth.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, трехскоростной переключатель, спидометр холла.

12). Специальные функции: реверс, круиз, три кнопки скорости, водонепроницаемый, Противоугонный

Примечания:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка, есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

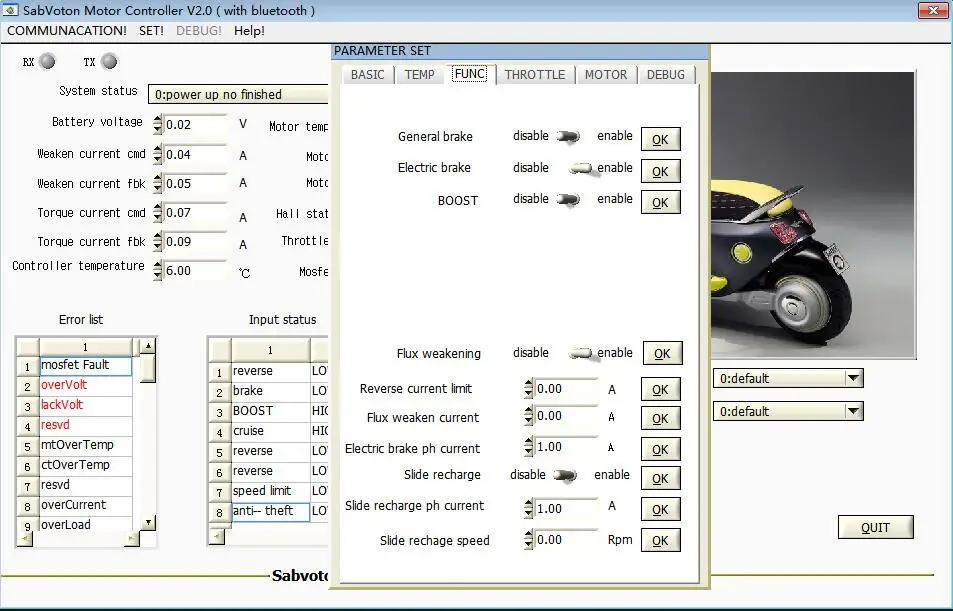

Вот четкий и простой интерфейс программного обеспечения регулировки. Адаптер Bluetooth является необязательным, если вы хотите добавить его, пожалуйста, обратитесь к этой ссылке:

Https://www.aliexpress.com/store/product/Sabvoton-Controller-Bluetooth-Adapter/1389549_32812220533.html?spm=2114.12010612.0.0.jR3o8r

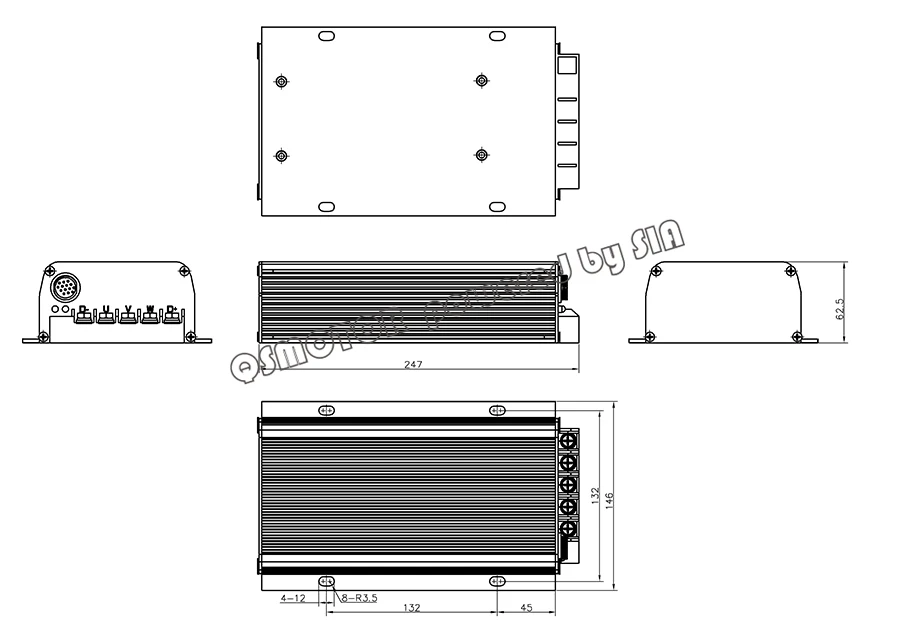

Вот чертеж контроллера Sabvoton SVMC, 283 мм * 147 мм * 62 мм

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать подключение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим CA дисплеем.

0-5 в определение e-brake Pin

Красный: тормоз + 5 В

Коричневый: тормозной сигнал

Черный: отрицательный тормоз

Определение трех скоростных штифтов

Розовый: высокая скорость

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

Определение штифта Холла

Красный: зал + 5 В

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал зала (U)

Синий: сигнал зала (W)

Зеленый: сигнал зала (V)

Определение зажигания

Оранжевый: зажигание

Определение спидометра зала

Темно-синий: Спидометр Холла

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

1). Если вы только хотите купить контроллер у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

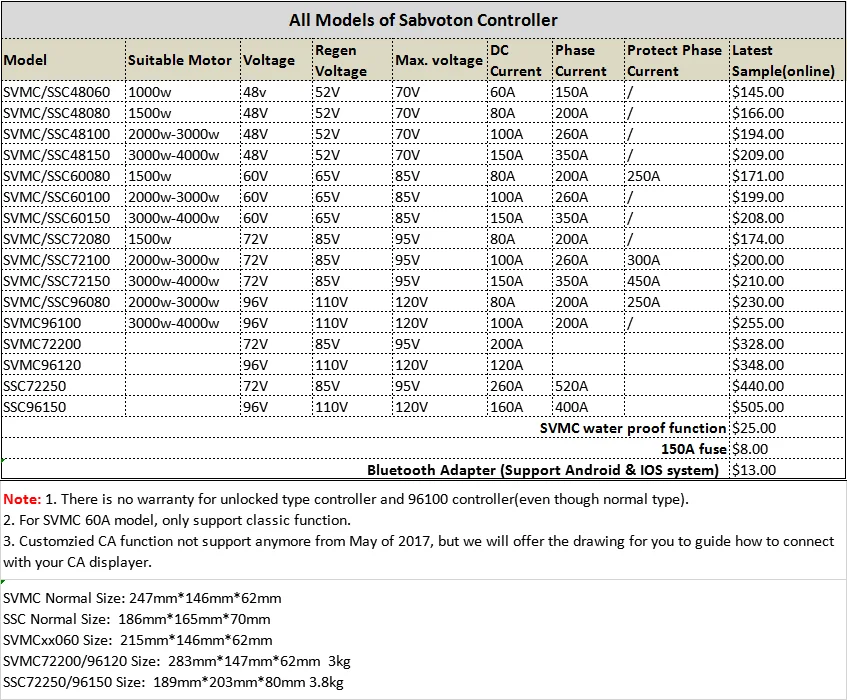

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.
