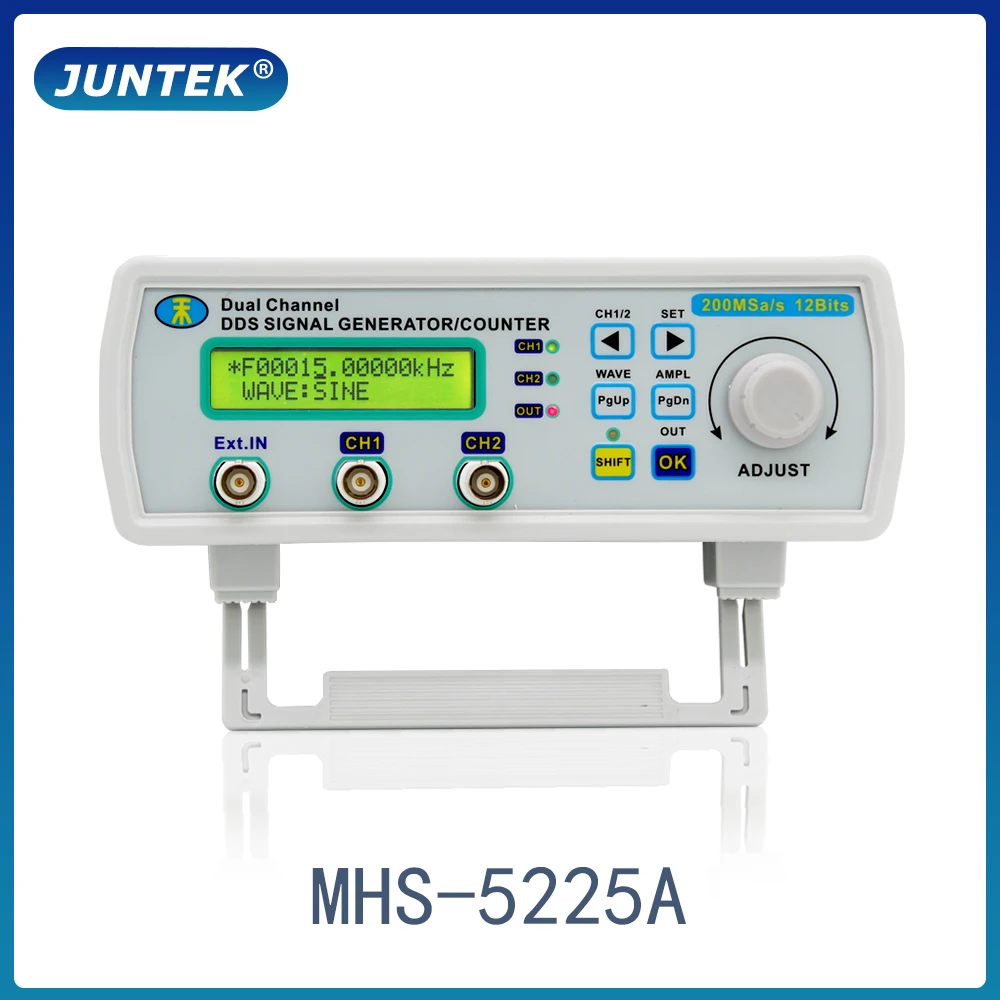

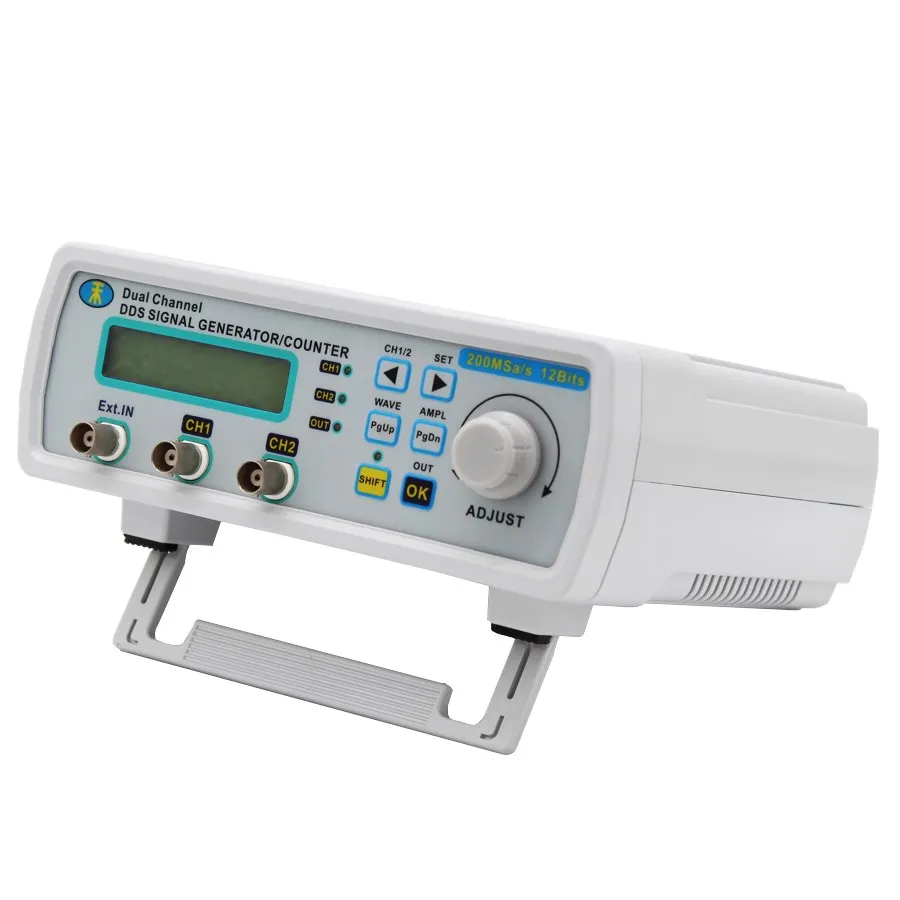

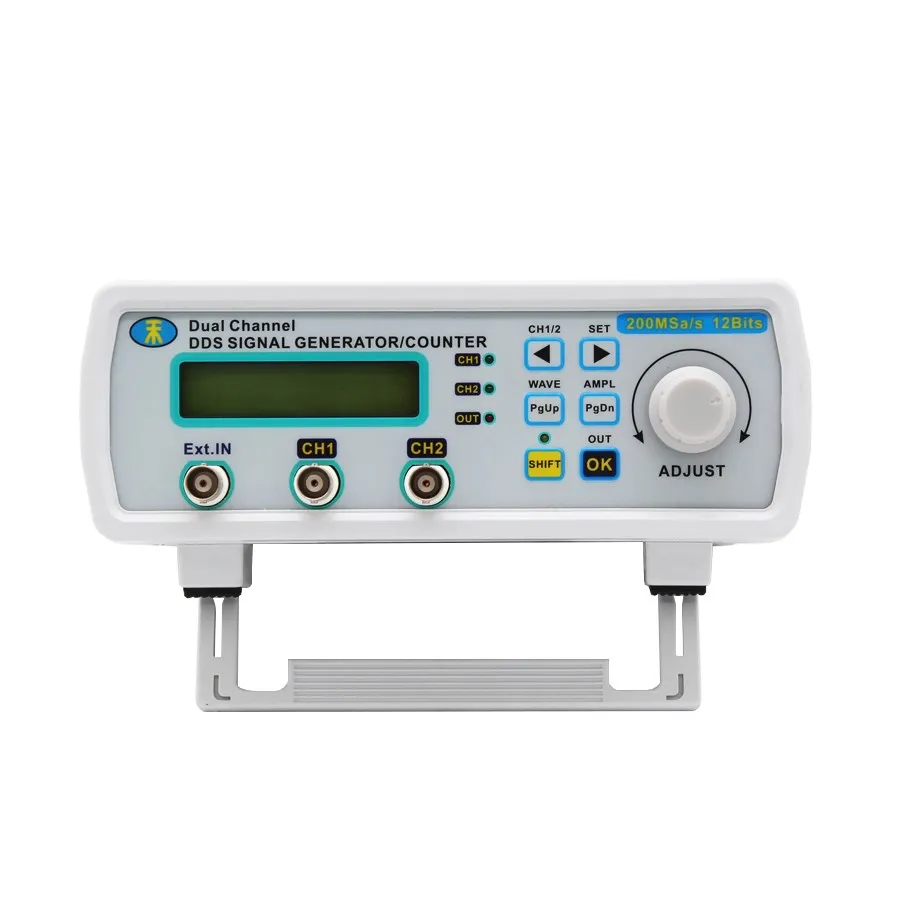

Двухканальный генератор сигналов серии MHS5200A сочетает в себе несколько функций s, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
►Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
► CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
►Поддерживает пользовательскую форму волны, каждая произвольная Глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.
►С функцией импульсного импульса, позволяет устройству на любой выход 1 ~ 1048575 произвольных импульсных поездов.
►Функции измерения: 60 МГц Частотный метр и функция счетчика.
►Амплитудный Диапазон выходного сигнала-5mVpp- 20Vpp, диапазон смещения постоянного тока-от-120% до + 120%, разрешение-1%.
►Функция вывода цифрового сигнала, КМОП диапазон выхода 0 ~ 10 В.
►Генератор сигналов шириной до 12 бит, выходная форма сигнала более деликатная, искажение формы волны низкое.
►С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.
►После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.
►High частоты точность и разрешение: точность частоты до 10 ^(-6), общая диапазон частот разрешение 0,01 Гц.
►Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
►Функции сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно.
►Особенности хранения: можно хранить 16 групп параметров, установленных пользователем.
Управление: управление ключом, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки.
►Защита от перенапряжения на входе: блок питания DC5V, вставьте напряжение более 5 В, не повредит устройство.
• Защита от короткого замыкания на выходе: все выходы сигнала могут работать выше 60 с в ситуации короткого замыкания.
Выбор модели
MHS-5206A
MHS-5212A
MHS-5220A
MHS-5225A
Диапазон частот синусоидальной волны
0 ~ 6 МГц
0 ~ 12 МГц
0 ~ 20 МГц
0 ~ 25 МГц
Частотный диапазон квадратных волн
0 ~ 6 МГц
Частотный диапазон импульсной волны
0 ~ 6 МГц
TTL / COMS Частотный диапазон цифрового сигнала
0 ~ 6 МГц
Произвольный/другой Частотный диапазон волны
0 ~ 6 МГц
Частотные характеристики
Минимальное разрешение частоты
10 МГц
Ошибка частоты
± 5x10-6
Стабильность частоты
± 1X10-6/5 часов
Произвольная/другая форма волны
50 Ом ± 10%
Амплитудная характеристика
Амплитудный диапазон (пиковое-пиковое значение)
5mVp-p ~ 20Vp-p
Разрешение амплитуды
1mVp-p (-20дБ затухание) 10mVp-p (без затухания)
Амплитудная стабильность
± 0.5% (каждые 5 часов)
Погрешность амплитуды
± 1% + 10мв (частота 1кГц, 15Vp-p)
Диапазон смещения
-120% ~ + 120%
Офсетное разрешение
1%
Относительный диапазон
0 ~ 359 °
Разрешение фазы
1 °
Характеристики формы волны
Тип формы волны
Синус, квадрат, пульс (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная синусоида, КМОП волна, уровень постоянного тока (установка амплитуды постоянного тока путем регулировки смещения), Полуволна, полная волна, положительная волна лестницы, анти-лестничная волна, шумовая волна, экстенциальный подъем, экстенциальное падение, симплетический пульс и Lorenz пульс и 60 произвольных форм волны
Длина волны
2048 точек
Частота дискретизации формы волны
200MSa/s
Вертикальное разрешение формы волны
12 бит
Синусоидальная волна
Гармоническое подавление
≥ 40 дбк (<1 МГц);≥ 35 дбк (1 МГц ~ 25 МГц)
Полное гармоническое искажение
<0.8%(20 Гц ~ 20 кГц)
Квадратная волна
Время подъема и падения
≤ 20 нс
Overshoot
≤ 10%
Диапазон регулировки рабочего цикла
0.1%-99.9%
TTL сигнал
Выходной уровень
≥ 3Vpp
Коэффициент вентилятора
≥ 20TTL
Время подъема и падения
≤ 20 нс
COMS сигнал
Низкий уровень
<0,3 в
Высокий уровень
1 В ~ 10 в
Время подъема и падения
≤ 20 нс
Пила зубная волна
Рабочий цикл> 50%
Пила зубная волна
Рабочий цикл <50%
Пила зубная волна
Произвольная волна
Количество
16 групп
Глубина хранения/группа
1 Кб/16 групп
Сигнал на выходе
Диапазон измерения частоты
Время ворот = 10S 0,1 HZ-60MHZ
Время ворот = 1S 1 Гц-60 МГц
Ворота времени = 0,1 S 10 Гц-60 МГц
Ворота времени = 0,01 S 100 Гц-60 МГц
Диапазон входного напряжения
0.5Vp-p ~ 20Vp-p
Диапазон подсчета
0 ~ 4294967295
Метод подсчета
Руководство по эксплуатации
Измерение ширины положительного и отрицательного импульса
Разрешение 10ns, максимальное измерение 10s
Измерение периода
Разрешение 20ns, максимальное измерение 20s
Измерение рабочего цикла
Разрешение 0.1%, диапазон измерения 0.1% ~ 99.9%
Выбор источника
1. ВКЛ. Вход (сигнал переменного тока)
2. TTL_IN вход (цифровой сигнал)

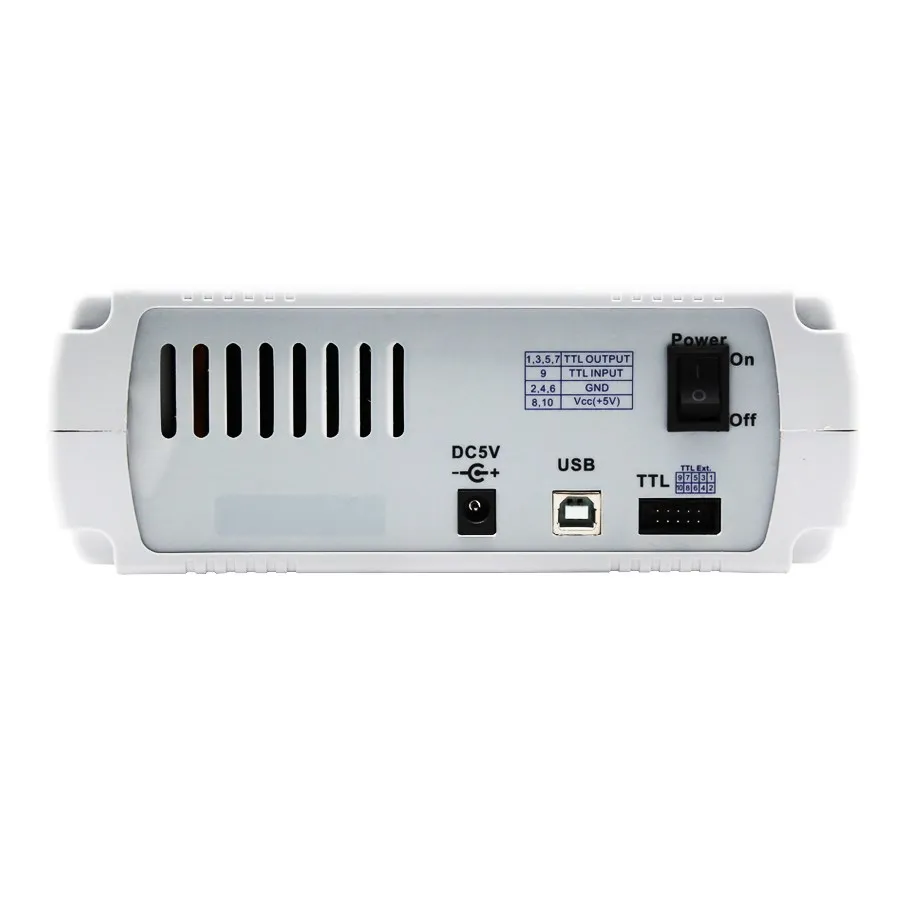

Характеристики связи
Метод интерфейса
Используйте USB для последовательного интерфейса
Скорость связи
57600bps
Протокол
Использование командной строки, Соглашение открыто
Другое
Источник питания
DC 5V ± 0,5 V
Размеры
180*190*72 мм
Вес нетто
550 г (хост) 480 г (приложение)
Вес брутто
1090 г
Рабочая среда
Температура:-10 ℃ ~ 50 ℃ Влажность <80

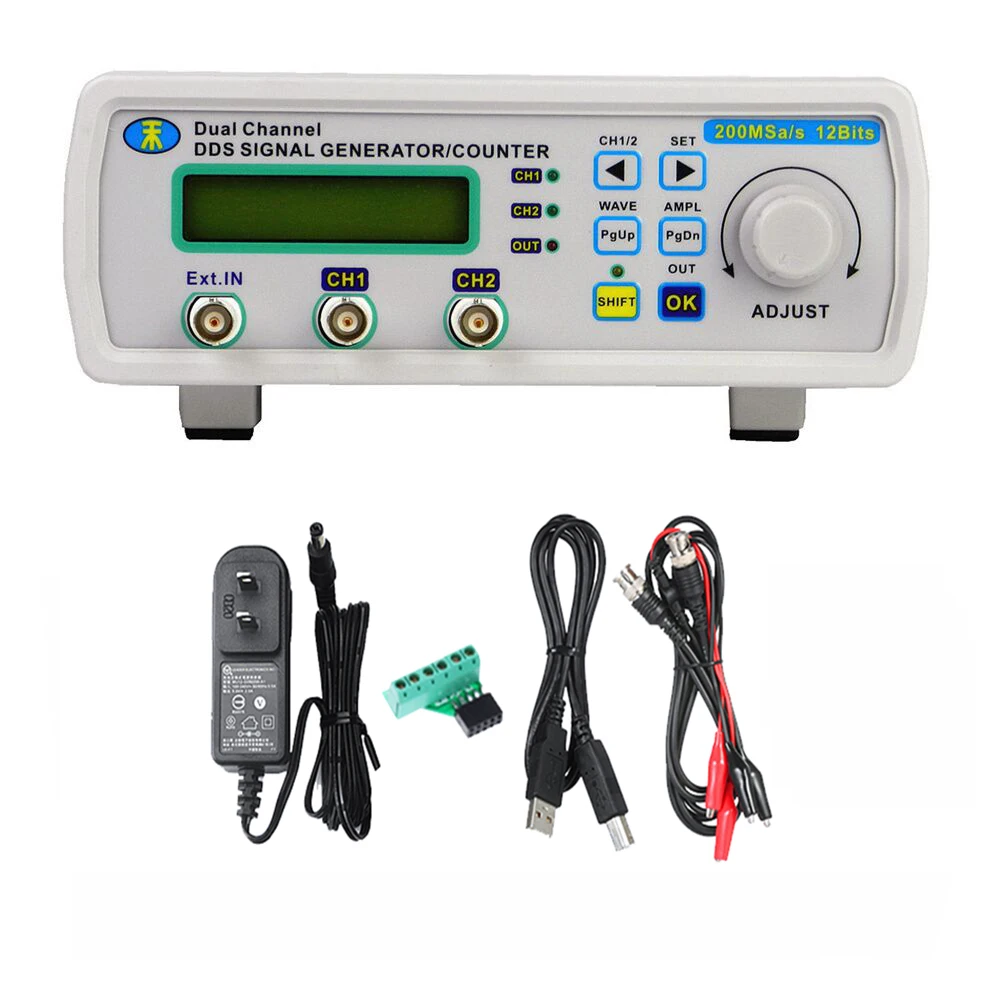

1. MHS-5200A генератор сигналов * 1
2. Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 1 3. TTL Плата расширения
4. USB кабель для передачи данных * 1 5. Q9 зажим линии * 2
