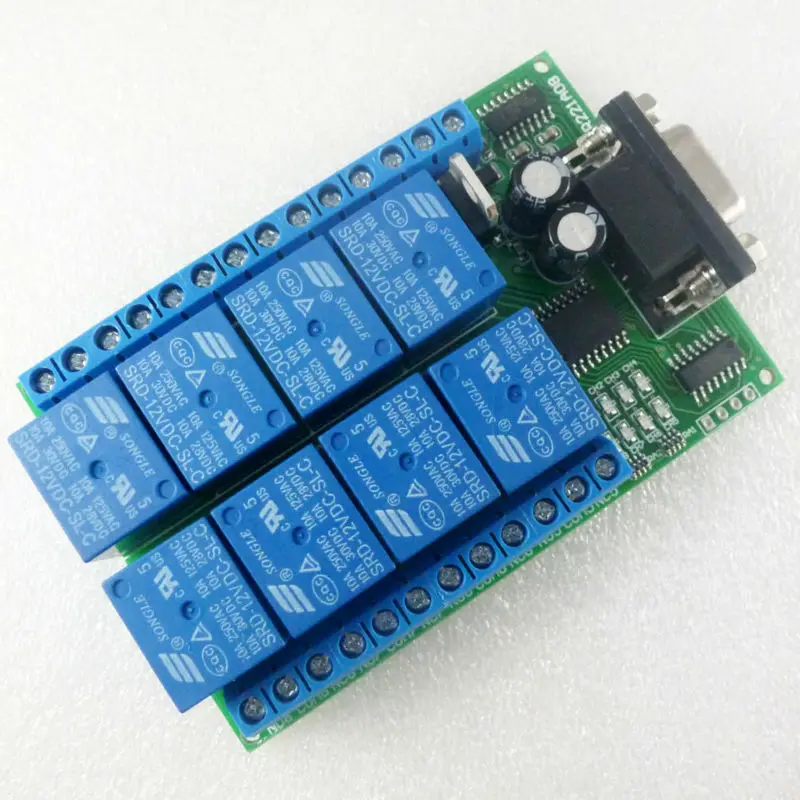

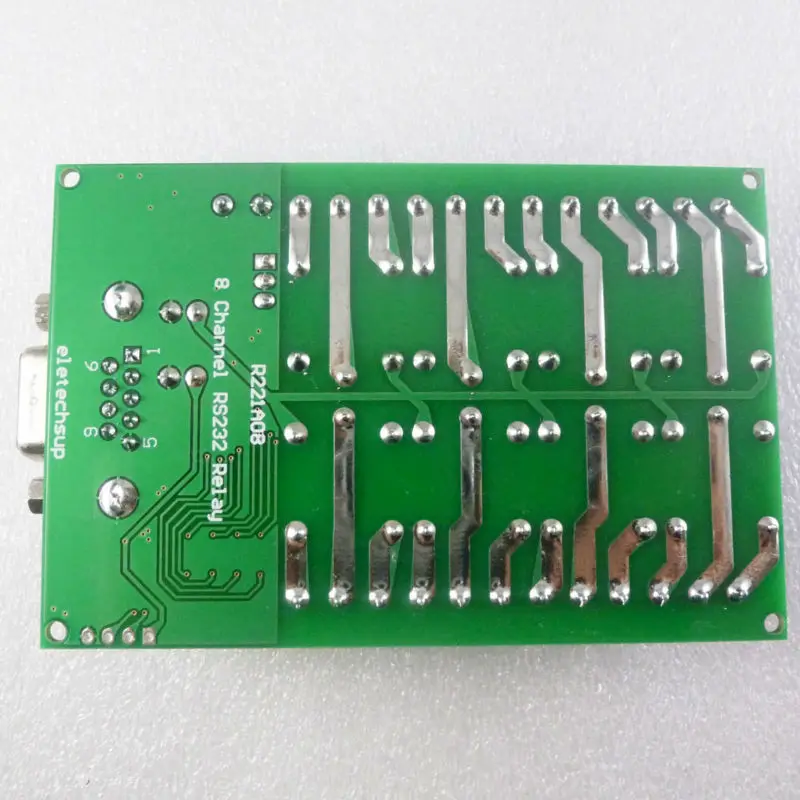

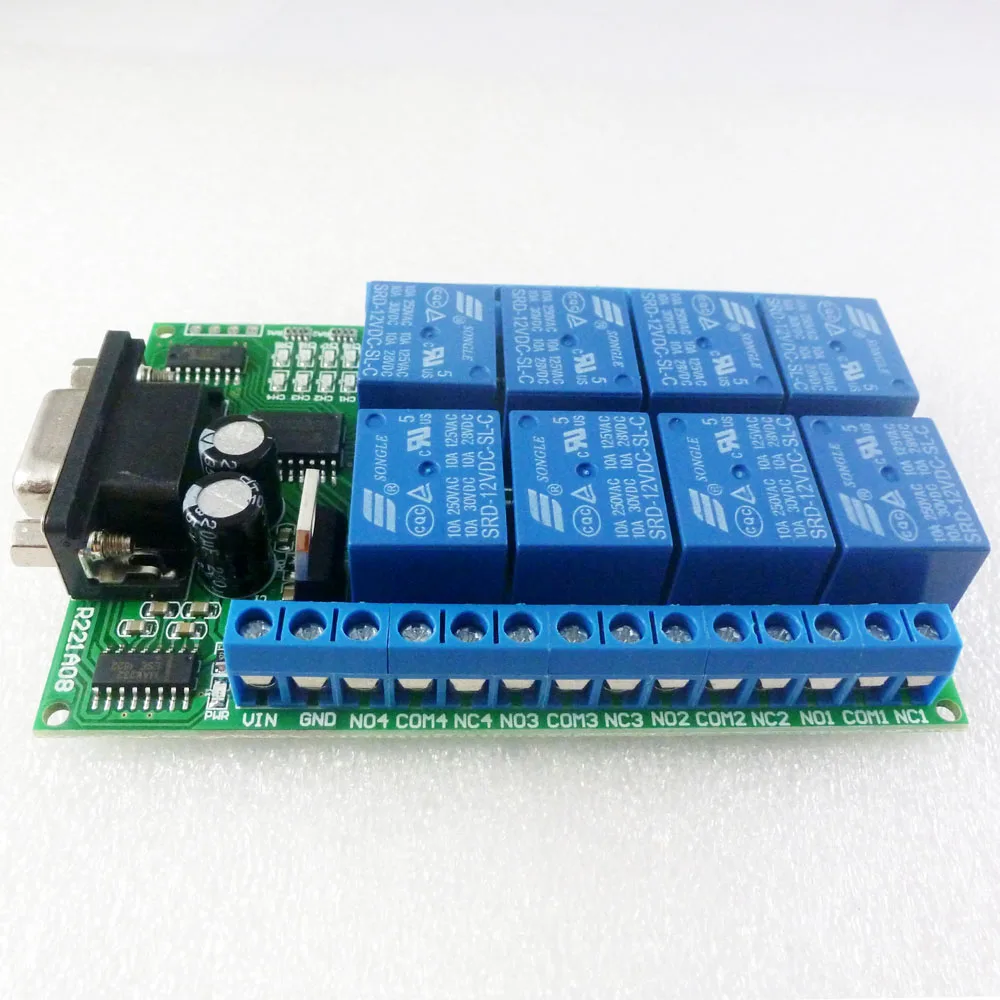

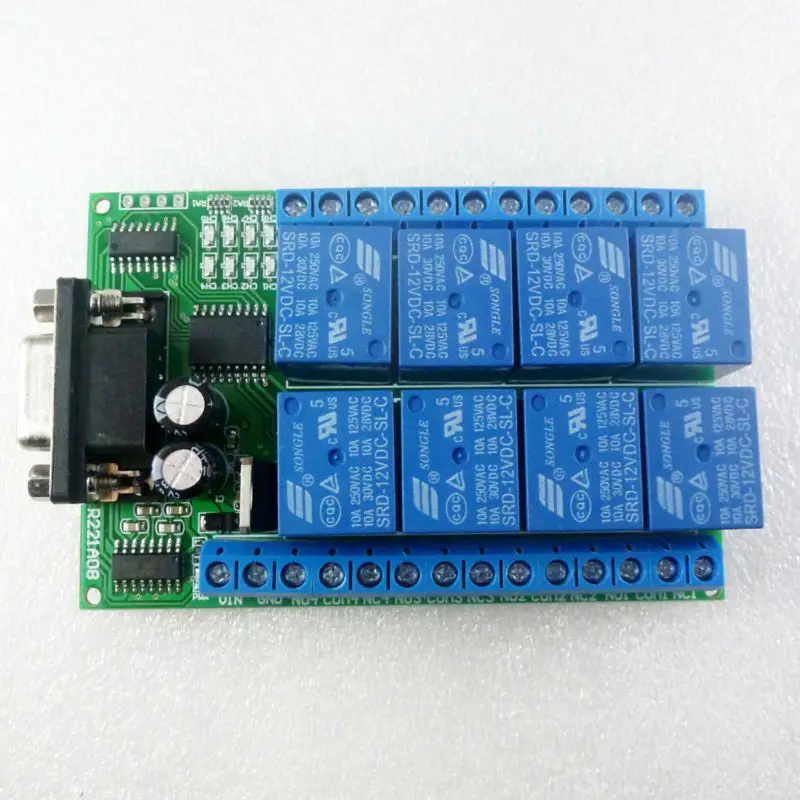

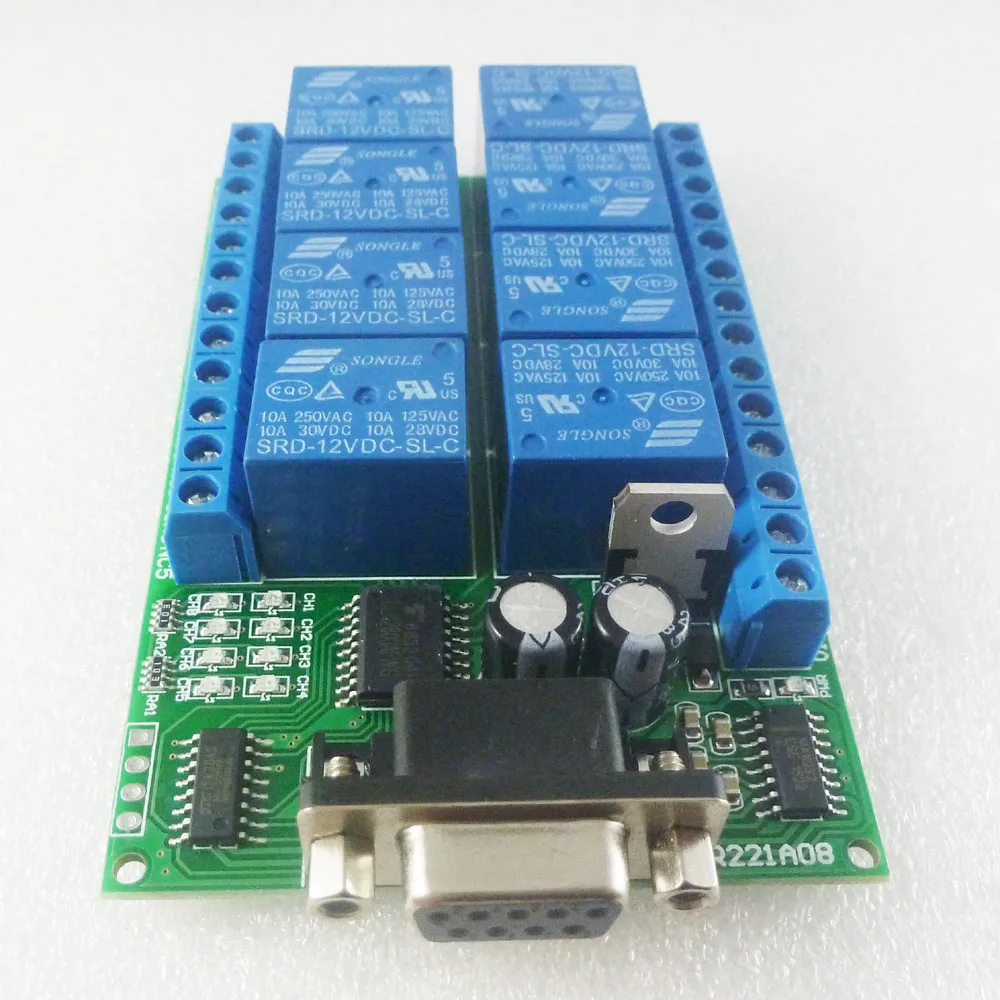

Название продукта:
R221A08 12VDC 8ch реле последовательного порта DB9 UART RS232 переключатель для управления домашним освещением Электрический водонагреватель
Посылка:
1 xРелейная плата DC 12V 8Ch RS232
Описание:
8-канальный релейный модуль;
Мощность Входное напряжение: DC 12V (8,5-13,5 V).
Ток в режиме ожидания (все реле закрыты) 18ма, 1 релейное открытие 51ма, 2 реле открытые 82ма, 3 реле открытые 112ма, 4 реле открытые 142ма,
5 реле открытого 170MA
, 6 реле открытые 198MA
, 7 реле открыть 227MA
, 8 реле открыть 251MA
Реле управления последовательными портами ПК RS232;
Индикатор питания: Светодиодный индикатор;
Выходная индикация: релейный выход с светодиодный индикатором, легко увидеть рабочее состояние реле;
Протокол связи: протокол UART, скорость передачи данных 9600kpbs, 8 бит данных, один стоп бит, отсутствие паритета. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.
Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп бит, нет четности. Каждая рамка данных содержит восемь байт.
Размер:94 мм * 62 мм * 19 мм
Вес: 120 г
Для получения дополнительной информации, пожалуйста, свяжитесь со мной
1 команды управления:
1. Состояние чтения (чтение satus реле (вкл/выкл)
Канал 1 :55 56 00 00 00 01 00 AC
Канал 2 :55 56 00 00 00 02 00 AD
Канал 3 :55 56 00 00 00 03 00 AE
Канал 4 :55 56 00 00 00 04 00 AF
Канал 5 :55 56 00 00 00 05 00 B0
Канал 6 :55 56 00 00 00 06 00 B1
Канал 7 :55 56 00 00 00 07 00 B2
Канал 8 :55 56 00 00 00 08 00 B3
2. Открыть реле (выполните эту команду, открыть реле, COM подключить к NO)
Канал 1 :55 56 00 00 00 01 01 AD
Канал 2 :55 56 00 00 00 02 01 AE
Канал 3 :55 56 00 00 00 03 01 AF
Канал 4 :55 56 00 00 00 04 01 B0
Канал 5 :55 56 00 00 00 05 01 B1
Канал 6 :55 56 00 00 00 06 01 B2
Канал 7 :55 56 00 00 00 07 01 B3
Канал 8 :55 56 00 00 00 08 01 B4
3. Закрыть реле (выполните эту команду, закройте реле, отключите COM, и COM Подключите к NC)
Канал 1 :55 56 00 00 00 01 02 AE
Канал 2 :55 56 00 00 00 02 02 AF
Канал 3 :55 56 00 00 00 03 02 B0
Канал 4 :55 56 00 00 00 04 02 B1
Канал 5 :55 56 00 00 00 05 02 B2
Канал 6 :55 56 00 00 00 06 02 B3
Канал 7 :55 56 00 00 00 07 02 B4
Канал 8 :55 56 00 00 00 08 02 B5
4. Переключатель реле (разворот статуса реле, если COM подключен к NO, эти команды отключат COM к NO и обратят COM к NC, и наоборот)
Канал 1 :55 56 00 00 00 01 03 AF
Канал 2 :55 56 00 00 00 02 03 B0
Канал 3 :55 56 00 00 00 03 03 B1
Канал 4 :55 56 00 00 00 04 03 B2
Канал 5 :55 56 00 00 00 05 03 B3
Канал 6 :55 56 00 00 00 06 03 B4
Канал 7 :55 56 00 00 00 07 03 B5
Канал 8 :55 56 00 00 00 08 03 B6
5. Мгновенное реле (COM подключение к NO, отключение после 200 мс)
Канал 1 :55 56 00 00 00 01 04 B0
Канал 2 :55 56 00 00 00 02 04 B1
Канал 3 :55 56 00 00 00 03 04 B2
Канал 4 :55 56 00 00 00 04 04 B3
Канал 5 :55 56 00 00 00 05 04 B4
Канал 6 :55 56 00 00 00 06 04 B5
Канал 7 :55 56 00 00 00 07 04 B6
Канал 8 :55 56 00 00 00 08 04 B7
6. Блокировка реле
Канал 1 :55 56 00 00 00 01 05 B1
Канал 2 :55 56 00 00 00 02 05 B2
Канал 3 :55 56 00 00 00 03 05 B3
Канал 4 :55 56 00 00 00 04 05 B4
Канал 5 :55 56 00 00 00 05 B5
Канал 6 :55 56 00 00 00 06 05 B6
Канал 7 :55 56 00 00 00 07 05 B7
Канал 8 :55 56 00 00 00 08 05 B8
После того, как выдаст команду, будет иметь известность о возврате, 7-й байт известности о возврате означает satus of realy.
2 команды возврата
1. Открыть реле возврата (вернуть эту команду, означает COM подключение к NO)
Канал 1 :33 3C 00 00 00 01 01 71
Канал 2 :33 3C 00 00 00 02 01 72
Канал 3 :33 3C 00 00 00 03 01 73
Канал 4 :33 3C 00 00 00 04 01 74
Канал 5 :33 3C 00 00 00 05 01 75
Канал 6 :33 3C 00 00 00 06 01 76
Канал 7 :33 3C 00 00 00 07 01 77
Канал 8 :33 3C 00 00 00 08 01 78
2. Обратное реле закрывает (возврат этой команды означает, что COM отключение нет, и COM подключение к NC)
Канал 1 :33 3C 00 00 00 01 02 72
Канал 2 :33 3C 00 00 00 02 73
Канал 3 :33 3C 00 00 00 03 02 74
Канал 4 :33 3C 00 00 00 04 02 75
Канал 5 :33 3C 00 00 00 05 02 76
Канал 6 :33 3C 00 00 00 06 02 77
Канал 7 :33 3C 00 00 00 07 02 78
Канал 8 :33 3C 00 00 00 08 02 79
Руководство по эксплуатации, пожалуйста, спросите нас после покупки
Применение
Пульт дистанционного управления, система дистанционного измерения;
Беспроводной счетчик
;
Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа
;
Система идентификации
;
Сбор данных;
Бытовая техника
;
Интеллектуальная бытовая техника;
Система мониторинга ребенка;
Тип применения:

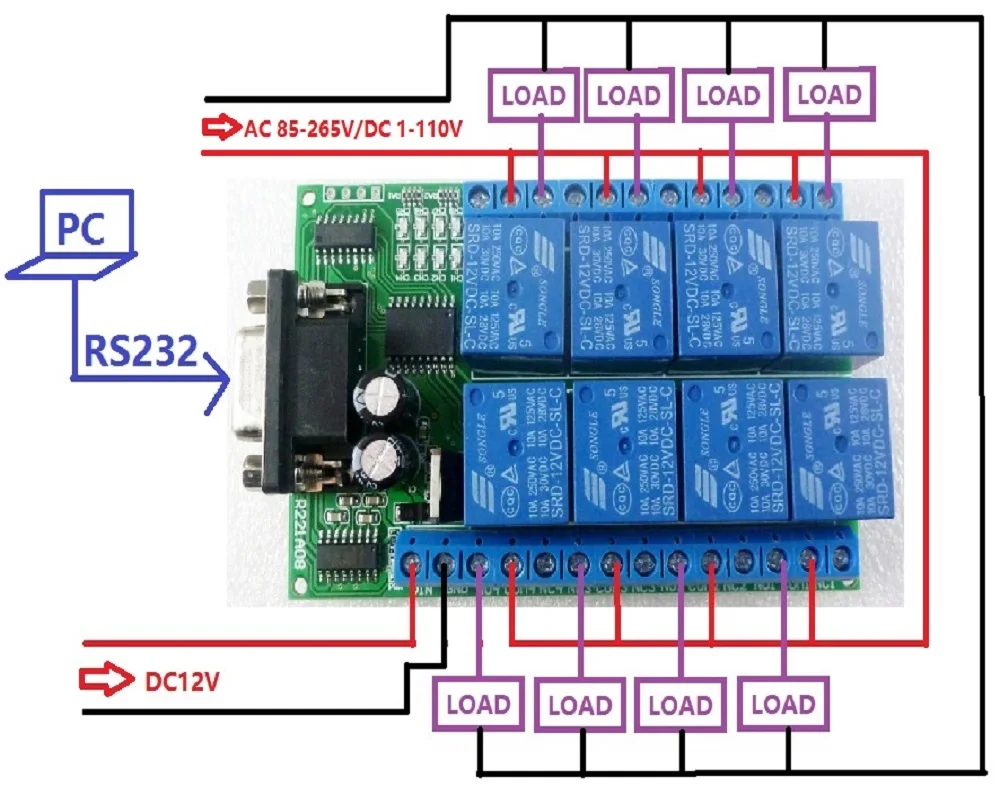

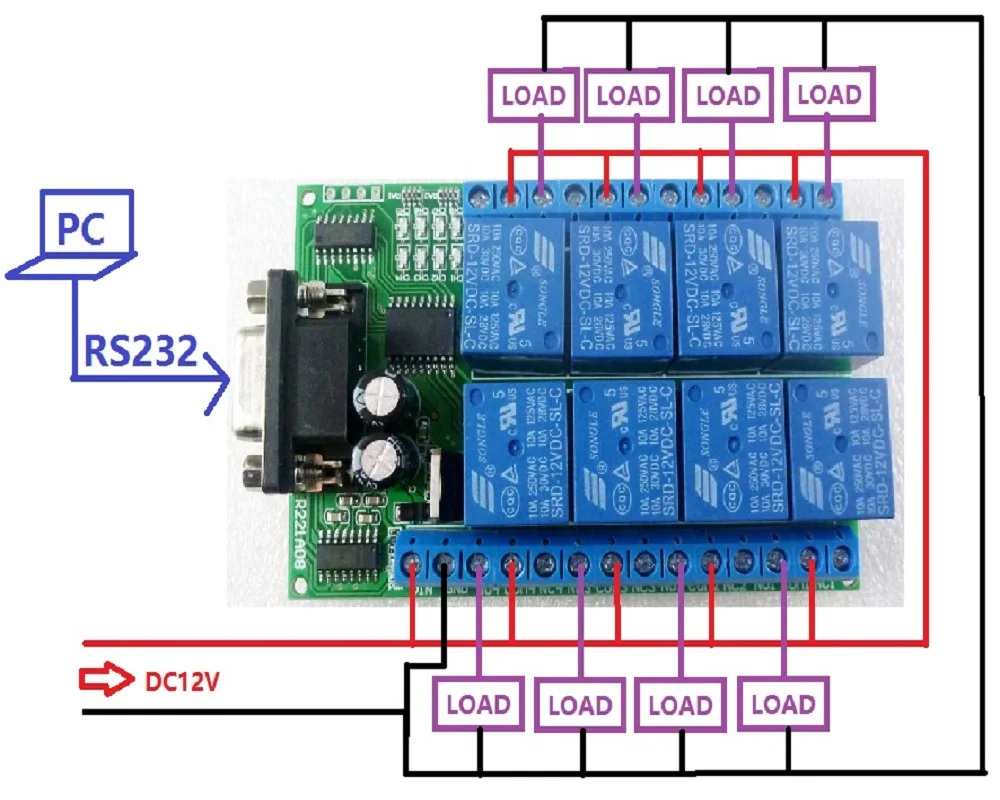

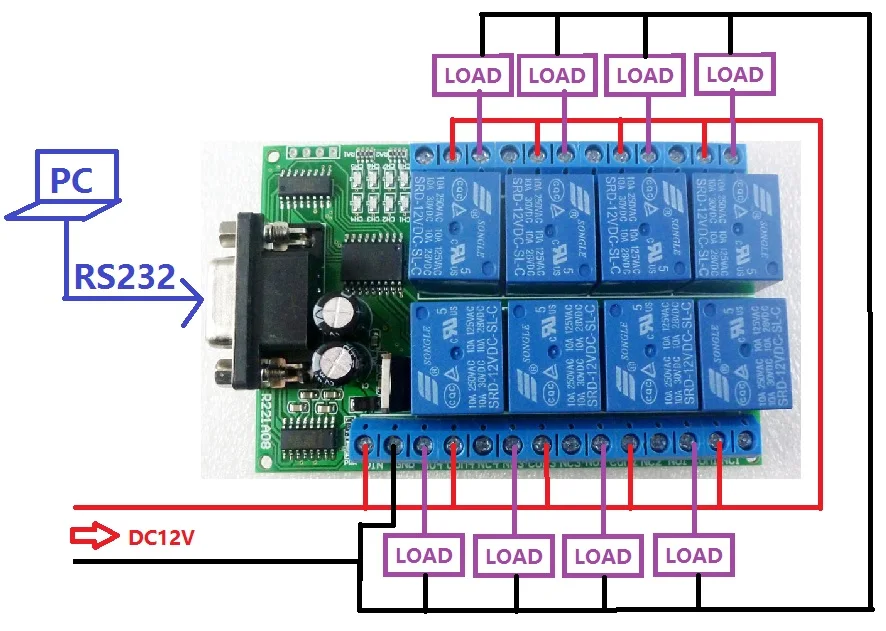

1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный
Прочее оборудование DC 12V

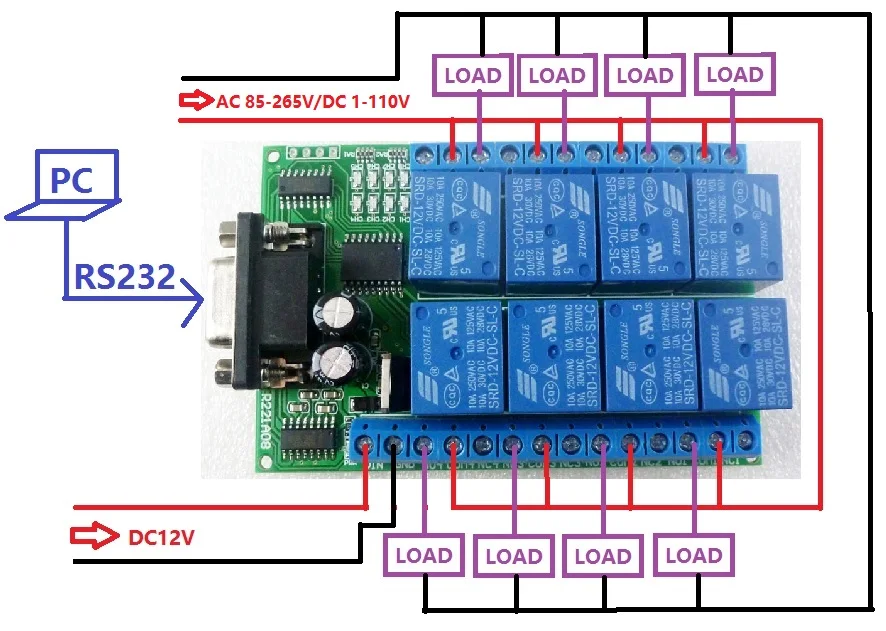

2 цепи управления постоянного тока 1-48 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование

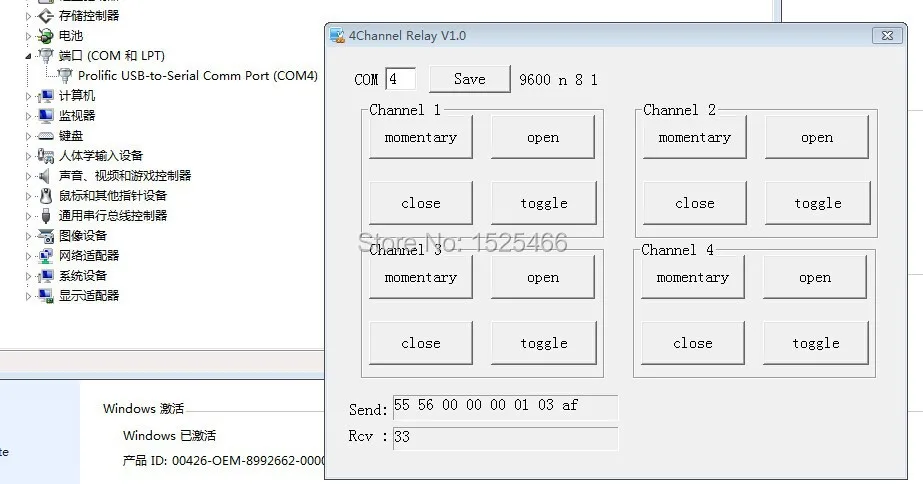

Тестовое программное обеспечение: (только поддержка win xp (32/62) win 7 (32/62) Операционная система)
