3 серии 11,1 в 12 В 12,6 в защитная пластина литиевого аккумулятора 10 А ограничение тока

Примечание:

Эта защита пластина не может быть использовано для железной полимерный аккумулятор, ручная электрическая дрель аккумулятор, электрические рыбы электро-бассейн, блок батарей электрического велосипеда, 2 шт. из серии 24V, 775(4A) выше, 1 Вт Светодиодный светильник рыбий глаз, для вышеуказанной комбинации покупателей, пожалуйста, обратите внимание!.

Описанный диапазон мощности подходит для следующих продуктов:

Аккумулятор для массажера, светодиодный резервный источник питания, 12 В электронные продукты, солнечная уличная лампа аккумулятор, мониторинг резервного питания и другие продукты.

Примечание: скорость разрядки батареи должна быть выше 3C для продуктов с током 3A или выше.

Формула расчета мультипликатора: 1С батарея, 2000 Емкость равна 2ач * 1 = 2А верхний рабочий ток.

3C батарея, 2000 Емкость равна 2AH * 3 = 6A верхний рабочий ток.

При использовании батарея нагревается, это не применимо мультипликатор батареи, эта ситуация не должна использоваться в течение длительного времени, батарея скоро будет повреждена.

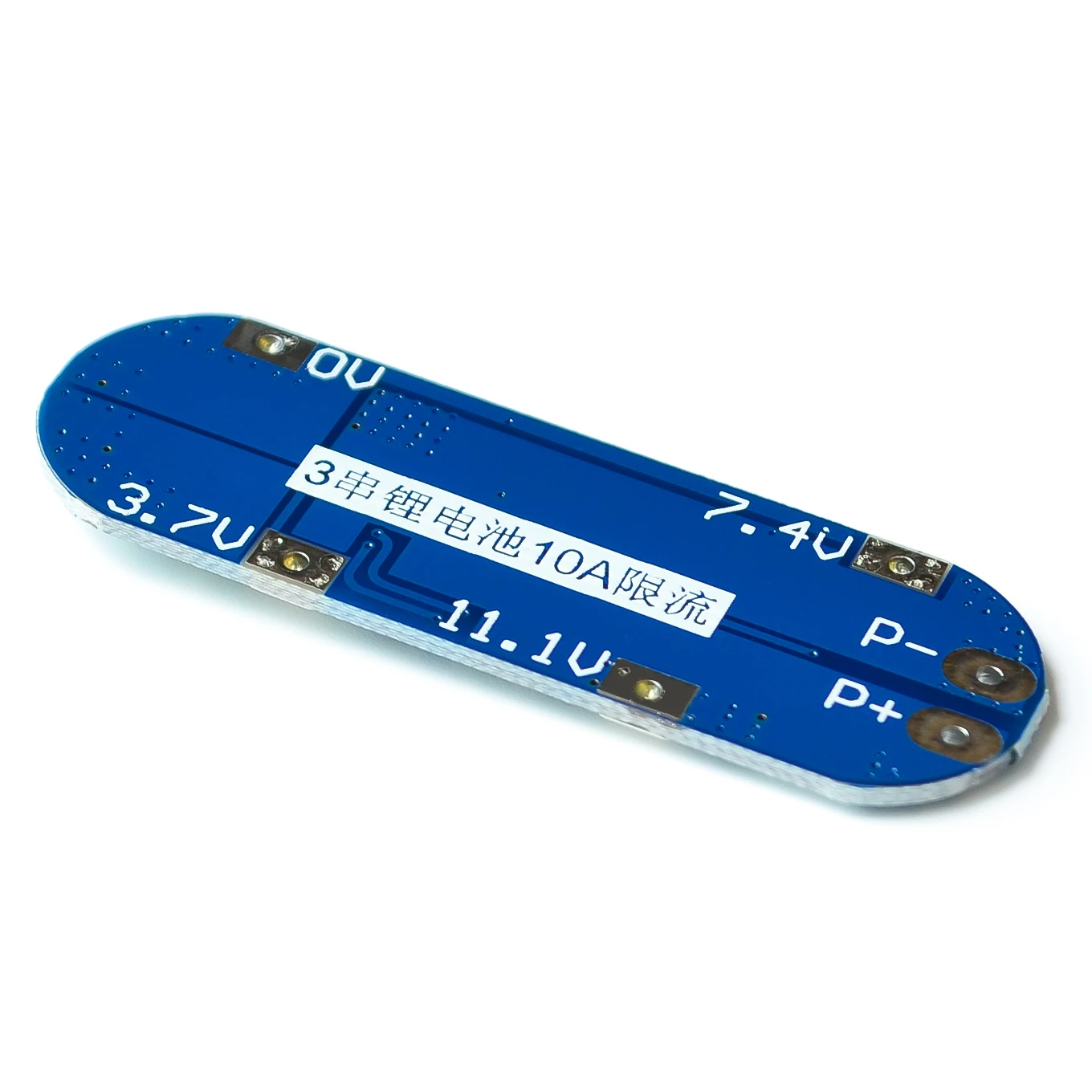

Примечание 1: проводка 0 В (B-), 3,7 в (B1), 7,4 В (B2), 11,1 В (B +) строго в соответствии с схемой, не умышленное короткое замыкание!

Примечание 2: после подключения кабеля, он должен быть заряжен перед выходом.

Примечание 3: когда три группы батарей соединены в серии, убедитесь, что напряжение каждой группы батарей одинаковое. Если нет, заполните каждую группу батарей отдельно, прежде чем подключить их в серии. Напряжение падает во время испытания на разрядку. Быстрая батарея-это плохой аккумулятор.

Для некоторых из плохого электронного основания клиента: Не кладите хорошую батарею и плохую батарею, смешанную вместе для использования! Емкость/внутреннее сопротивление 3 батарей как можно ближе! (2 хорошие батареи + 1 плохие батареи = 3 плохие батареи)

Свойства защитной пластины литиевой батареи:

Модель: HX-3S-FL10-A перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V

Размеры: 53*17*4,0 мм переразряда Диапазон напряжения: 2,3-3,0 V ± 0,05 V

Рабочий ток: 0-8a Рабочая температура: -40-+ 50 ℃

Мгновенный ток: 11-13A Условия хранения: -40-+ 80 ℃

Статический ток: менее 30uA эффективный срок службы: более 30000 часов

Внутреннее сопротивление: менее 100m & omega; защита от короткого замыкания: защита, задержка самовосстановления.

Размер и Описание устройства защитной пластины;

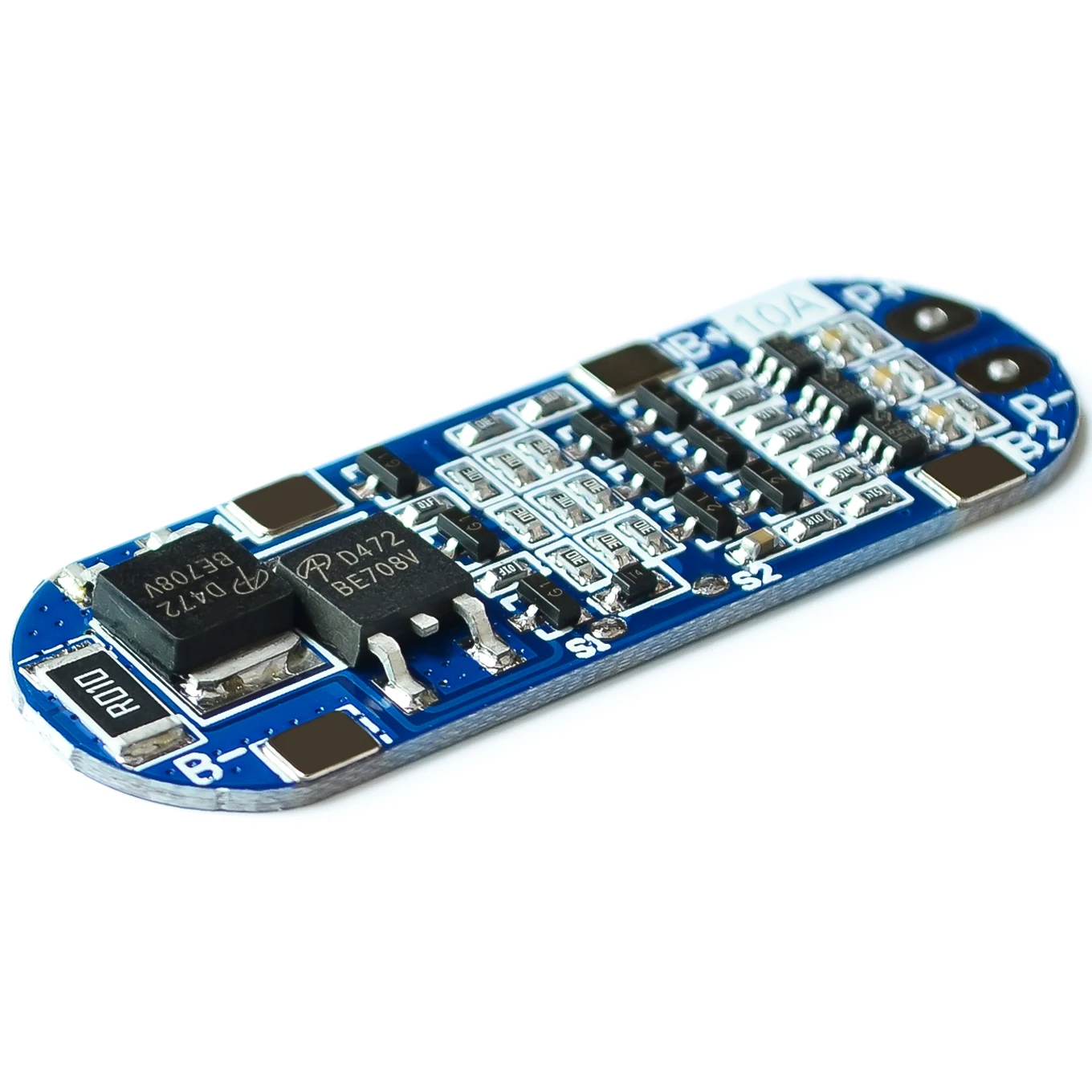

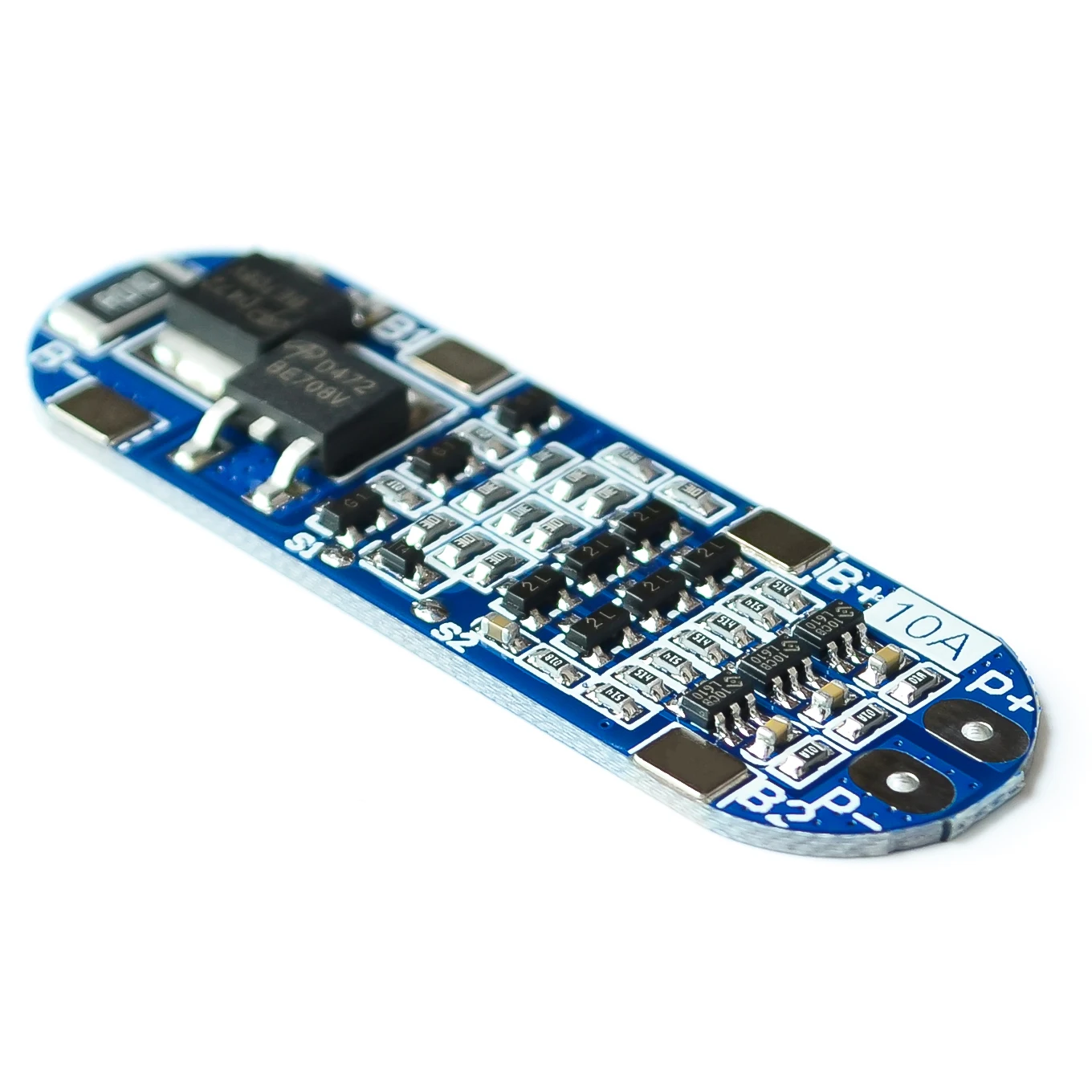

Размер защитной пластины-53*17*4,0 мм; Компоненты-чип защиты 2101-CB и AOD472 * 2;
