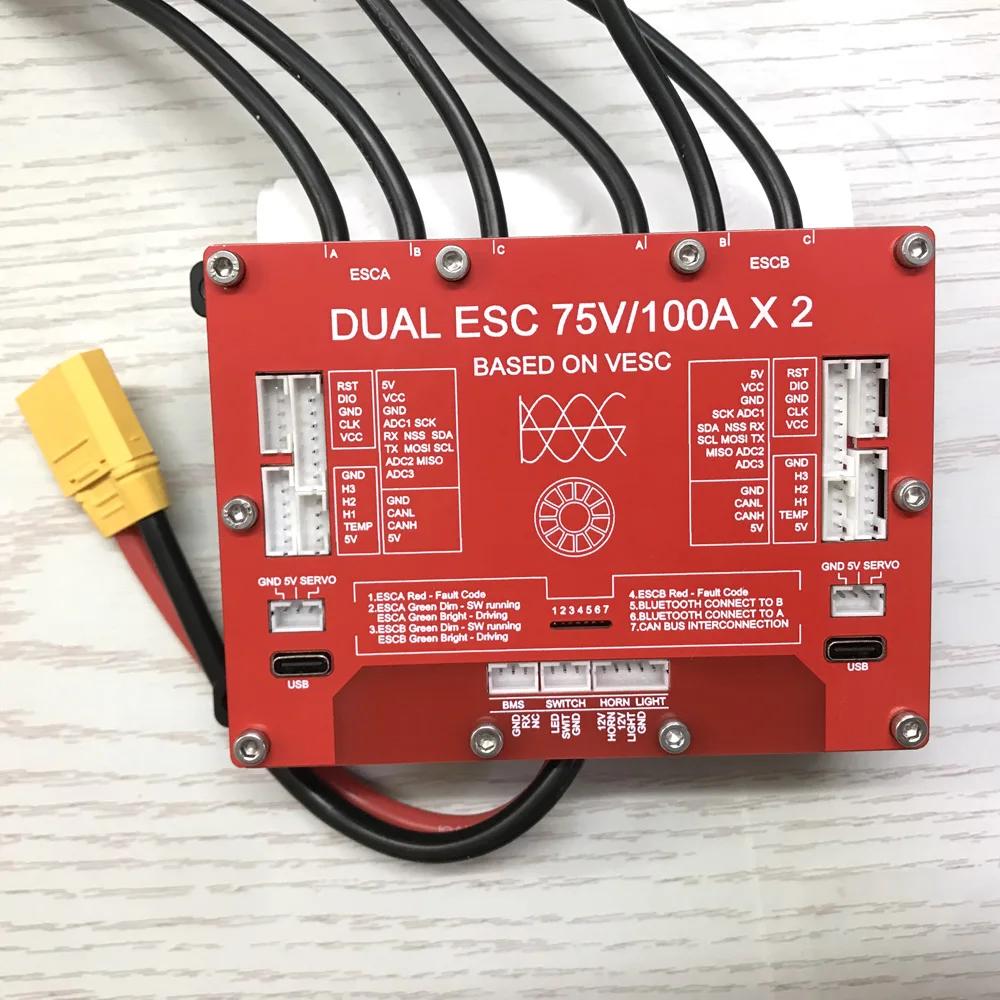

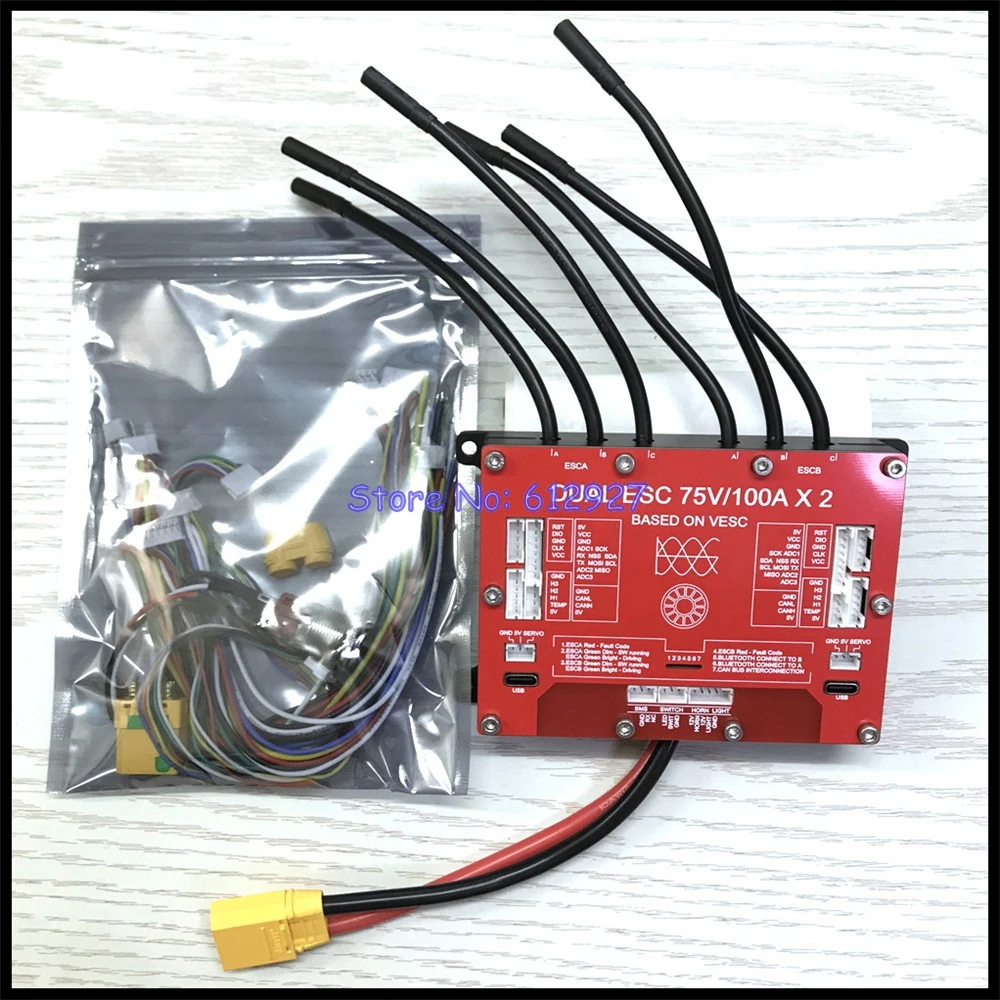

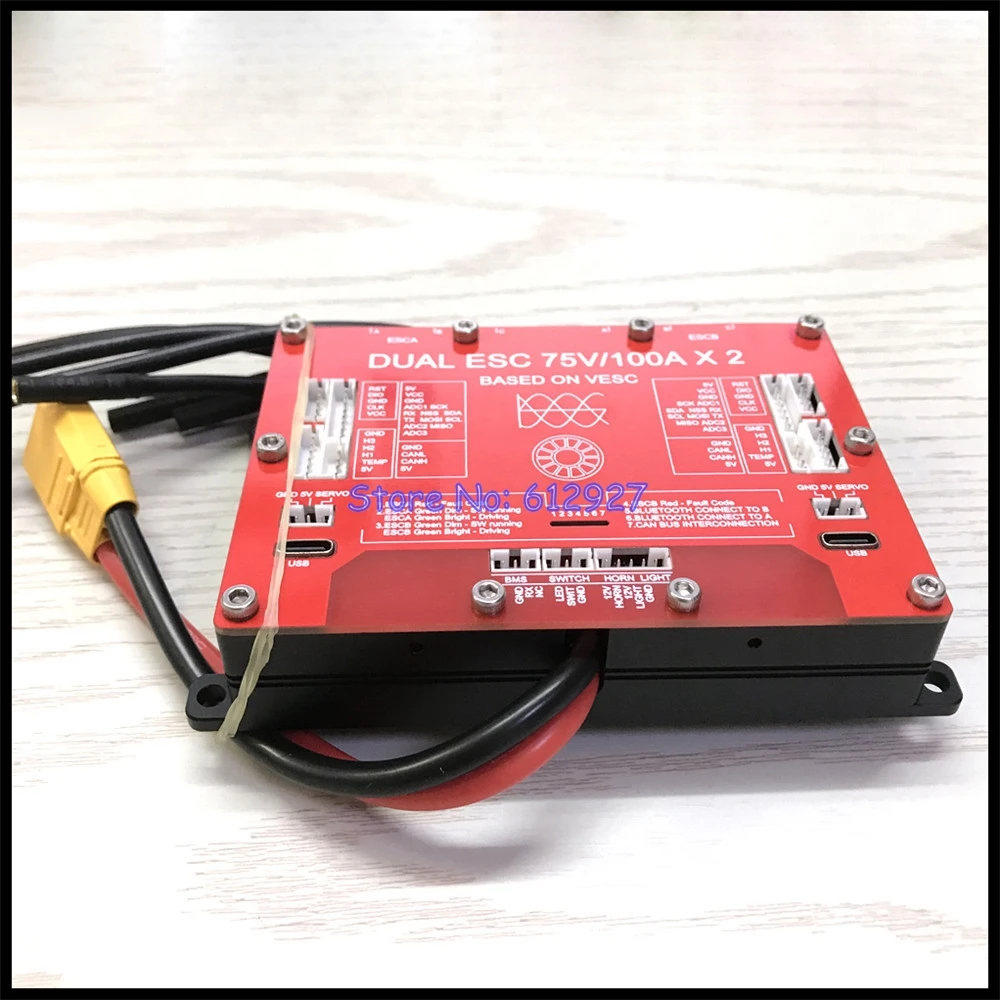

Двухмоторный контроллер Ubox 75V 200A со встроенным приемником Bluetooth на базе 75V300A VESC для скутера, электрического скейтборда, робота

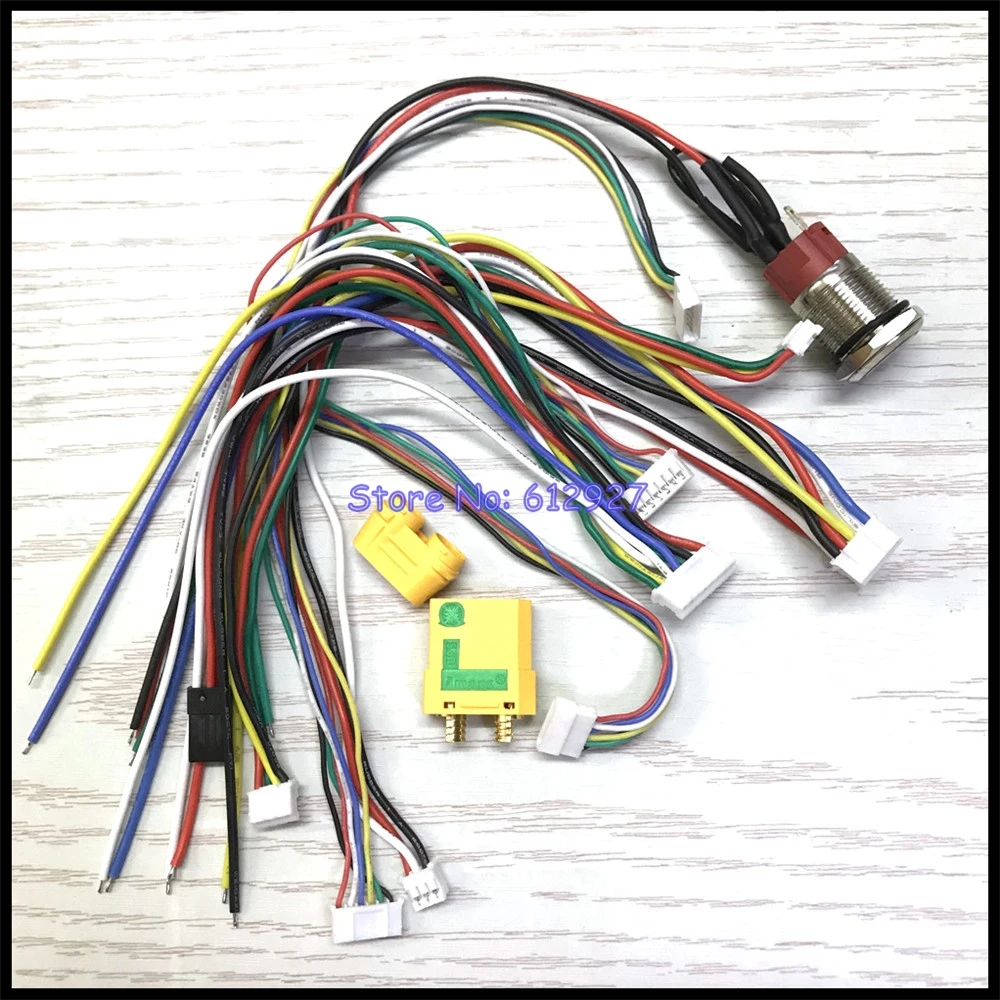

1. Ubox (уникальная коробка) Технические данные:* Напряжение: 16-75 в (пиковое напряжение должно быть менее 80 в)* Ток: максимум 100a/канал, двойной Макс 200A* 12 В выход: макс. 3 А (рог и светильник передают этот ток)* Выход 5 В: Максимальная выходная мощность 500 мА* Кнопка переключения: ток макс. 15 мА* Размер и вес: 145x83x25 мм/396 г* Кабели: кабель двигателя: 12AWG 12 см/аккумулятор * кабель: 10AWG 12 см (фото показывает 12AWG, доставка будет с кабелем 10AWG)

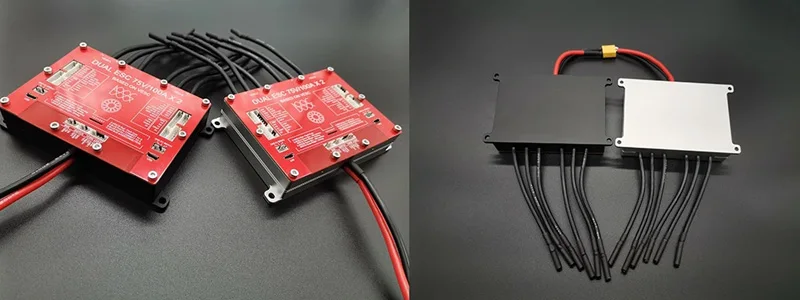

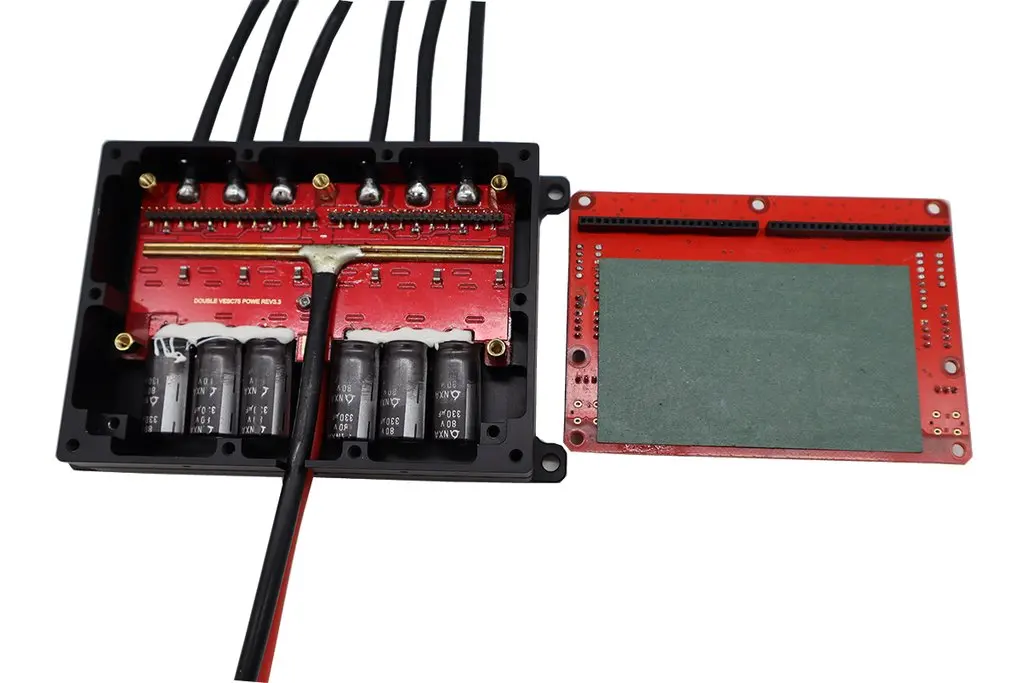

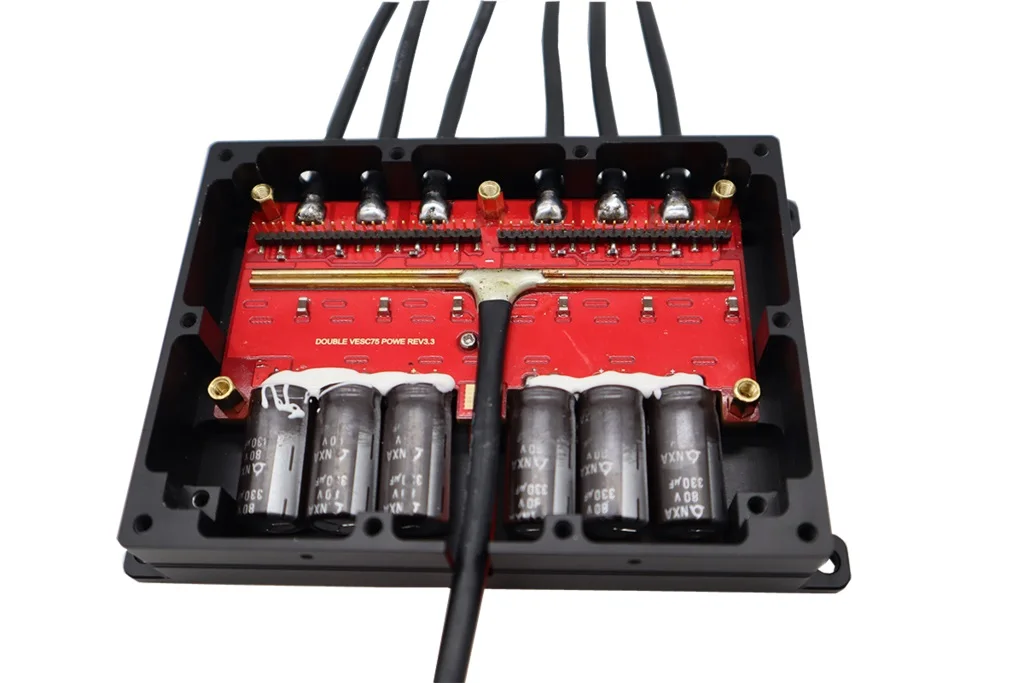

Поставляется с тонкий алюминиевый чехол, черный и серебристый цвет на выбор

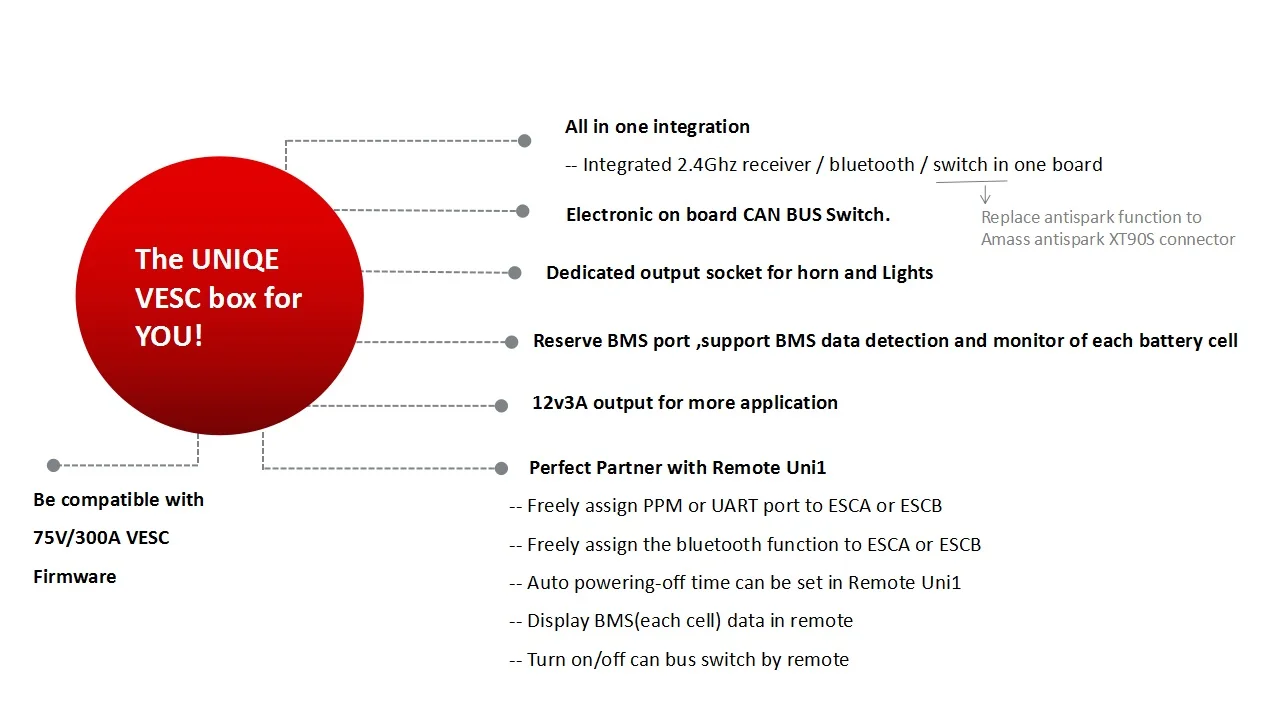

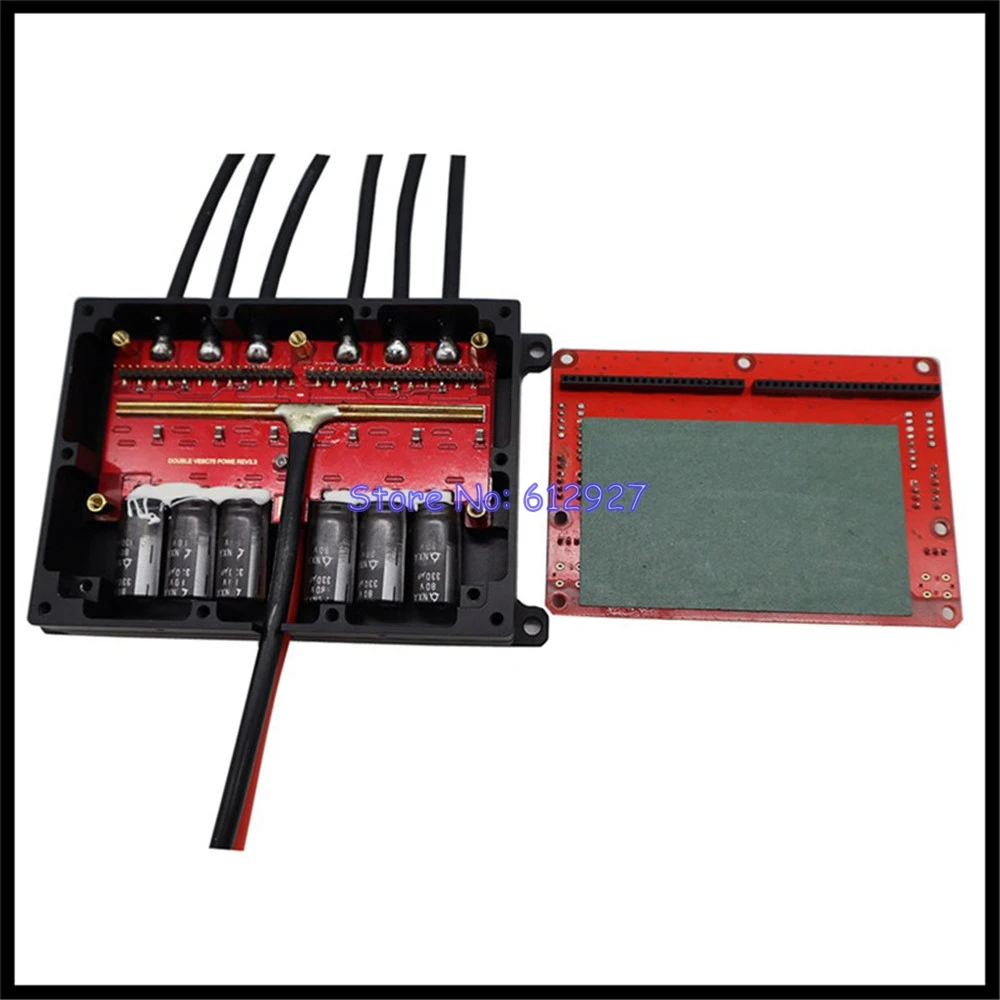

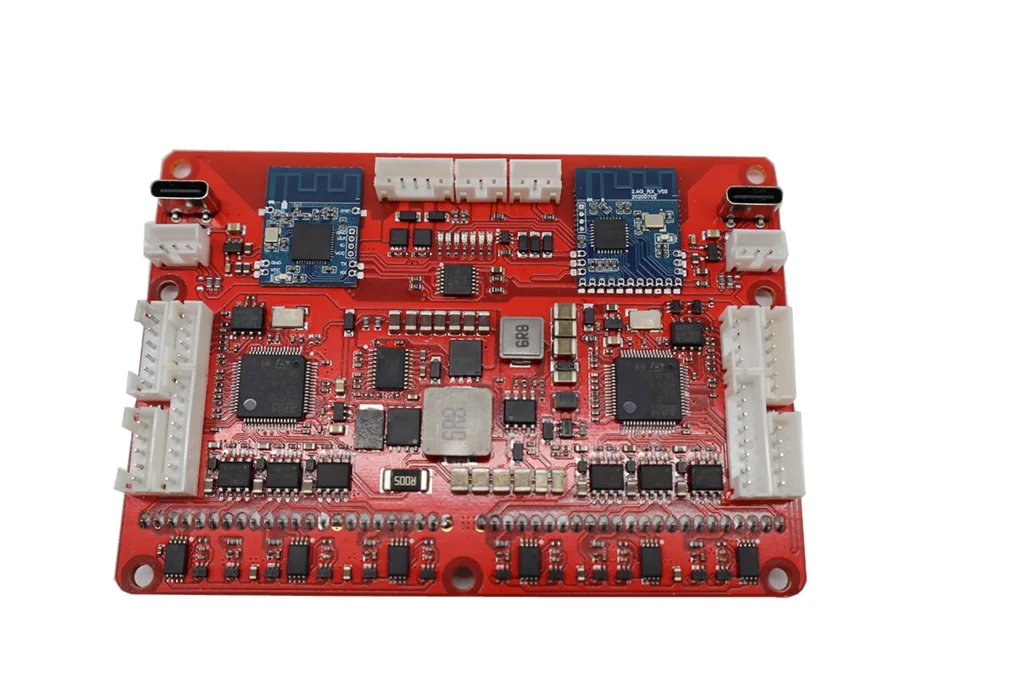

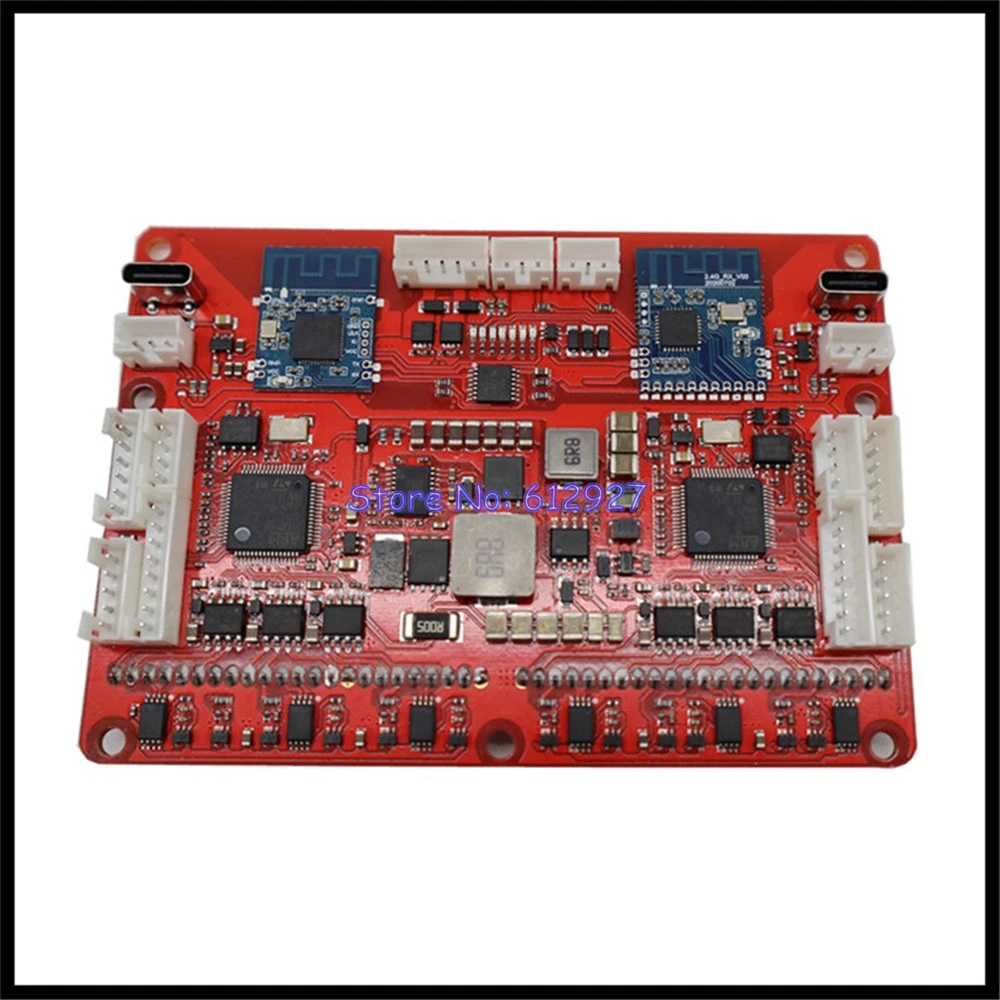

Все в одной интеграции, супер компактный в случае, полная защита для платы PCBA, ключевой материал-импорт из-за рубежа, высокое качество и производительность.

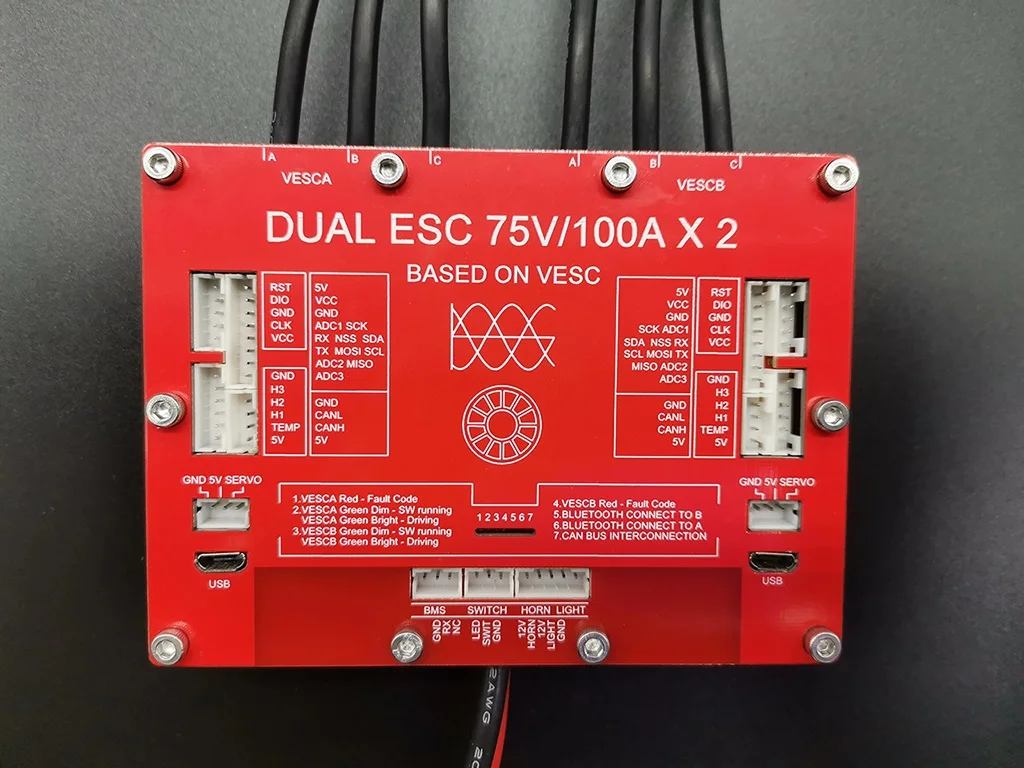

Функция розетки название шелковые чернила в чехол, удобный для подключения

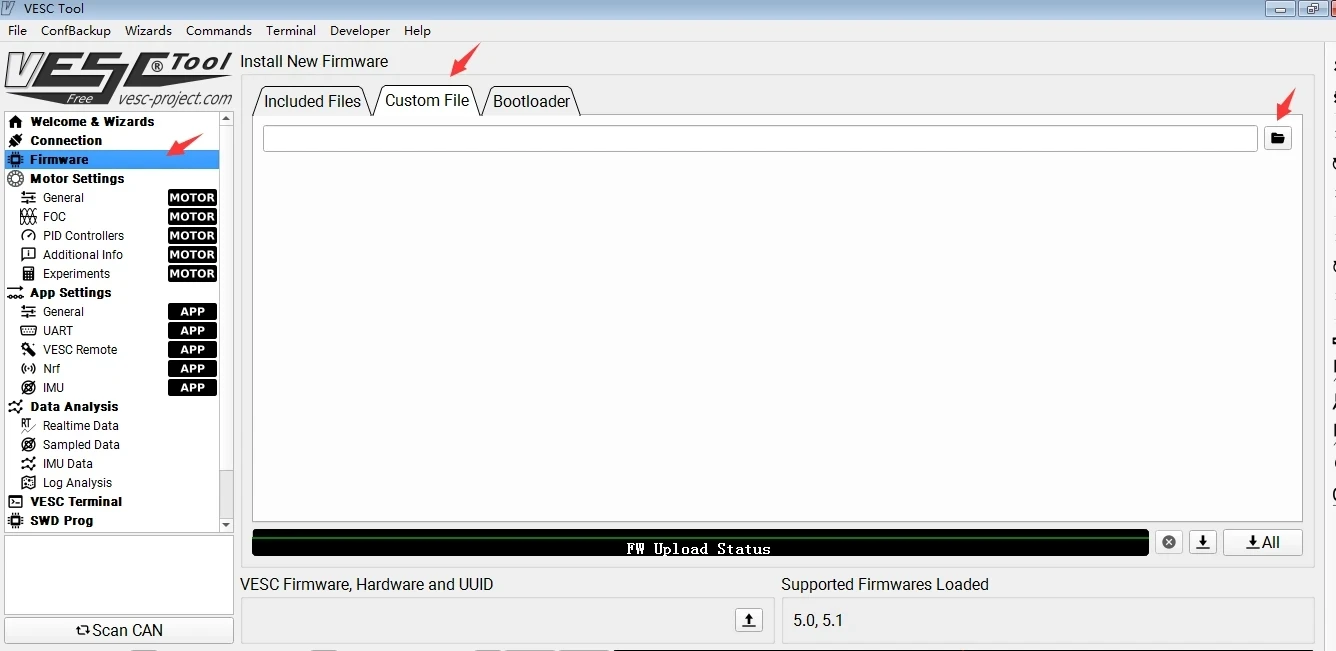

3. За исключением уникальных особенностей, он имеет все типичные особенности VESC:* TI INA240A1 усилитель тока* USB, CAN, serial, I2C, SPI, 2x ADC, RC PPM входы/выходы.* Sensorless FOC с автоматическим определением всех параметров двигателя* Датчик Холла, кодировщик ABI/SPI* Измерение тока и напряжения на всех фазах* Регенеративное торможение* USB программируемый и приятный графический интерфейс* Регулируемая Защита от* Низкое входное напряжение | Высокое входное напряжение | Высокий ток двигателя | Высокий входной ток* Высокий регенеративный тормозной ток (отдельные ограничения для двигателя и входа)* Быстрые изменения тока (ramping)* Высокая скорость вращения (отдельные ограничения для каждого направления)* Перегрев двигателя и драйвера*. .. И многое другое4. Предложения1> Как использовать VESC?Во-первых, вам нужно загрузить инструмент для программирования VESC, он поддерживает Linux , windows и android.* Вы можете скачать инструмент VESC с веб-сайта проекта VESC: https://vesc-project.com/vesc_tool рекомендуется скачать с главного веб-сайта для последней версии* Исходный код можно найти здесь: https://github.com/vedderb/vesc_toolVESC-Tool лицензируется по лицензии GPL V3: https://vesc-project.com/node/202Во-вторых, если вы впервые используете инструмент VESC на вашем ПК, вам нужно загрузить драйвер. Получите здесь: https://bit.ly/3cxpzlkВ-третьих, подключите ESC к ПК, затем выполните настройки параметров в ПК. Для новых начинающих, мы предлагаем следовать за мастером шаг за шагом, чтобы сделать автоматическое обнаружение двигателя.2> настоятельно рекомендуется использовать Ubox вместе с пультом дистанционного управления Uni13> не металлический чехол Крышка 2,4 GHZ приемник и передатчик bluetooth модуль зона

5. Гарантийная политикаВсе продукты, продаваемые spend, проверяются и проверяются до и после выхода с завода. Они гарантированно не имеют дефектов материала и дефектов производства.Гарантийный срок:(1) неэлектронные компоненты имеют 365 дней, 1 год гарантии с даты получения вашей посылка.(2) потребительские электронные компоненты одобрены сертификатами 60 дней гарантии, так как ваша посылка даты получения.Большинство электрических продуктов тестируются перед отправкой и считаются в рабочем состоянии перед отправкой. В связи с характером сборки и установки, например, VESC/ motors, мы не несем ответственности за некоторые неправильные установки, сделанные клиентом. Если это практичный ремонт, мы будем рады помочь в ремонте, замене или предложить скидку на замену по нашему усмотрению.(3) Все двигатели являются Изношенным товаром, который хранится в течение 60 дней с момента получения вашей посылка. Гарантия не распространяется на перегретые двигатели, двигатели, используемые неправильно, или неправильно. Гарантия не распространяется на изношенные детали, предназначенные для использования.Если компонент неисправен и/или неправильно сделан, spasure по своему усмотрению, отремонтирует, заменит и/или предоставит разумную скидку на замену. Клиент несет ответственность за стоимость доставки, а также за возврат поврежденного товара. Обратная доставка обычно оплачивается нами.Следующие условия не указаны в вышеуказанных гарантийных условиях:Не может обеспечить защиту от источника покупкиМеханическое повреждение электронных компонентов или печатных платПлата PCBA имеет следы паяльника для ремонта (за исключением припоя кабельных пулевых разъемов)Повреждение провода или повреждение внешнего удара(Для непромокаемых изделий) имеется поток водыНенормальные приложения за пределами спецификации продуктаНеправильное использование или установкаГарантии не подлежат передаче.Нет срочной гарантии, чехол не несет ответственности больше, чем фактическая цена покупки товара.Мы ценим наших клиентов и при определенных обстоятельствах, мы можем скидку на продукт из-за ошибки пользователя, неправильной установки. Мы делаем все возможное, чтобы не оставлять вас висящими!6. Руководство пользователя и схема портов* Скачать руководство пользователя здесь: https://drive.google.com/file/d/18sN-K_Zt304LLen56emtACk1RL8CsUUF/view?usp=sharing* Схема подключения всех портов Ubox относится сюда: https://drive.google.com/file/d/1sWQT0yRu5fUPCf-5m7dLdBj36Urk_bZd/view?usp=sharing (Примечание: схема защиты от искры сейчас отменена.7. Загрузка пользовательской прошивки:* 100A прошивка 5,2 Загрузка: https://drive.google.com/file/d/1TestJHUQbEYEyvZKJYb95mdsqDvw2_q7/view?usp=sharing для Ubox с портом Micro USB* 100A прошивка 5,2 Загрузка: https://drive.google.com/file/d/1UN6mgFYB-JB2mAuL-u_biUEADt1uLQ7_/view?usp=sharing для Ubox с портом USB Type C* Пожалуйста, свяжитесь с нами, чтобы получить прошивку 300A, если вам это нужно* Напоминание: мы рекомендуем использовать прошивку spaford custom 100A, если вы используете прошивку на складе, есть несоответствие напряжения батареи и относительный симптом.8. Настройка параметров по умолчанию и максимальная Спецификация.

9. Исходный код Ubox, специально для VESC-Project. См. Здесь: https://drive.google.com/drive/folders/1zflm_ueR0m3Y3wr3TvGg6pWY4Qlo82Ld?usp=sharing
Частые вопросы и ответы
1. Могу ли я использовать другой пульт дистанционного управления?Ответ: Да, только если ваш пульт ДУ совместим с VESC2. Если я не пользуюсь вашим пультом дистанционного управления Uni1, какую функцию я могу пропустить из Ubox?Ответ: вы в основном пропустите 3 функции:Нет мониторинга BMSНет назначения bluetooth VESCA или VESCBБез управления рожком и светильник3. Могу ли я использовать другие BMS в Ubox для чтения данных BMS?Ответ: нет, Ubox не поддерживает другие BMS для чтения и отображения данных.4. Какая у вас схема антиискрового выключателя? Это безопасно?4,1 функция выключателя питания осуществляется путем управления внутренним источником питания 12 В. Управление инраш осуществляется по схеме анти-искрения. Две цепи работают независимо. В целом, схема выключателя не зависит от цепи VESC.4,2 вот схема защиты от искры

4,3 учитывая, что многие клиенты беспокоятся о риске антиискрового выключателя. Мы удалили функцию anti spark, заменили ее разъемом Amass anti spark XT90S (с 15 сентября). И у Ubox все еще есть функция переключения.4,4 функция защиты от искры не имеет никакого влияния или каких-либо изменений в плате ESC.4,5 если больше людей все еще хотят, чтобы Ubox сохранил функцию защиты от искры, мы можем изменить назад.5. Есть ли внутреннее соединение canbus? Как его включить/выключить?Ответ: Да, у нас есть.Если вы используете пульт дистанционного управления Uni1, вы можете выбрать пульт дистанционного управления для включения/выключения can bus circuit. (Выберите главное меню-порт config-Canbus вкл/выкл)Если вы не используете пульт дистанционного управления Un1, вы можете нажать кнопку питания таким образом:-Переключатель CANBUS on ---- Нажмите кнопку питания 6 раз, а затем подождите 2 секунды.-Выключение CANBUS ---- Нажмите кнопку питания 7 раз, а затем подождите 2 секунды.6. О UART порт управления bluetooth и 2,4 ГГц приемник объяснение.

7. Если я не пользуюсь пультом дистанционного управления Uni1, могу ли я использовать Ubox для управления рожком и светильник?Ответ: невозможно. Потому что большинство пультов дистанционного управления не имеют дополнительного порта IO для получения дополнительного контроля сигнала. И если пользователь решит изменить цепь для ее достижения, это нарушит гарантию Ubox.8. Если я использую только пульт Uni1, не используйте Ubox, могу ли я управлять рожком и светильник?Ответ: Да, вы можете использовать наш пульт дистанционного управления рог и светильник. Приемник Uni1 спроектирован3,3 v уровень управления выходной сигнал для управления рог и светильник, остальные части, такие как 12V источник питания, mosfet или реле схемы, нужно, чтобы вы построили самостоятельно. И мы также можем предоставить оставшуюся часть в будущем.9. Какой тип кнопки переключения, могу ли я изменить на другую кнопку типа?9,1 Ubox собирается с мгновенной кнопкой, он поддерживает автоматическое выключение, когда ваша плата сохраняет форму некоторое время. Время может быть установлено на пульте дистанционного управления Uni1.9,2 Ubox поддерживает мгновенную и фиксируемую кнопку. Мы рекомендуем использовать мгновенную кнопку. Преимущество: a. Отсутствие риска механического отключения, вызванного случайным ударом. Свободное время автоматического отключения, если вы не используете плату.9,3 кнопка фиксации не имеет таких преимуществ. Но если вы хотите изменить на кнопку фиксации, вы можете сделать это в удаленном режиме Uni1: приемник Config-выключатель питания10. Сигнал слаб или потерян, в чем проблема?Ответ: Пожалуйста, проверьте, покрыто ли место приемника металлическим чехол. Если металлический чехол не покрыт приемником, затем перейдите на широкое открытое пространство, Затем проверьте приемник и удаленный сигнальный светильник, если все нормально, затем проверьте пульт дистанционного управления. Если у вас еще нет подключений, пожалуйста, свяжитесь с нами.11. Как выбрать режим подключения для пульта ДУ?Пульт Uni1 поддерживает режим соединения UART и PPM.I.PPM соединенияЕсли вы выбираете PPM соединения, затем подключите удаленный приемник с ESC PPM кабелем, и вам нужно сделать удаленную калибровку дроссельной заслонки в VESC инструменте, тогда пульт работает.Примечание: дифференциальный контроль скорости редко используется пользователями eskateboard, но если у пользователя есть такая необходимость, выключите ESC can bus и установите ppm all off в удаленном режиме, А затем подключите внешний PMM кабель с ESC.II.UART соединенияПо умолчанию Uni1 передает UART сигнал в ESCA, ESCB может быть синхронизирован с помощью внутреннего сигнала CANBUS. Или пользователь может также установить сигнал UART на ESCB (затем ESCA дефолт синхронизирован внутренним сигналом CANBUS)Примечание:(1)UART не может быть подключен к ESCA или ESCB независимо одновременно, Выберите любой из них. (2) потому что модуль Bluetooth также общается через UART, Bluetooth и приемник UART не могут быть подключены к тому же ESC. Пульт дистанционного управления имеет специальный механизм предотвращения коллизии для этой проблемы.12. При использовании как Ubox, так и Uni1 сообщение об ошибке в процессе автоматического обнаружения FOC в vesc инструменте:Сообщение об ошибке: «Для использования этой функции у всех vesc должна быть последняя прошивка».(Хотя инструмент VESC сообщает оба vesc имеют версию 5,1)Причина в том, что когда вы делаете автоматическое обнаружение FOC в инструменте vesc, удаленный и Ubox canbus слишком занят, чтобы своевременно передавать данные, поэтому это повлияет на обнаружение FOC и получать сообщения об ошибках.Есть два решения для этого, Выберите любой из них, чтобы исправить это:Выключите пульт дистанционного управления, повторно включите UBox, завершите Обнаружение FOC в vesc инструменте, затем выключите Ubox, затем включите пульт дистанционного управления, и, наконец, включите Ubox. Затем вы можете использовать их нормально.Если ваш пульт уже включен, удерживайте кнопку обратного хода в течение 2 секунд, войдите в главное меню, выберите «подождите калибровки FOC», пока Ubox не завершит Обнаружение FOC в инструменте vesc, затем пульт ДУ вернется к интерфейсу дисплея для нормального использования.13. Как подключить свет и рог в доске?Вот схема проводки порта 12V ouput.

14. Есть допуск на считывание напряжения (около 2-3 В), как это исправить?Основной причиной расхождений является: конструкция цепи Ubox немного отличается от версии Originanl vesc. Ubox MCU рабочее напряжение 3,3 V LDO, в то время как VESC оригинальной версии использовать 3,44 VПоэтому считывание напряжения с помощью Ubox с помощью ОРИГИНАЛЬНОЙ ПРОШИВКИ vesc 75V300A будет на 4% выше фактических данных.Причина, по которой мы так проектируем, вот дополнительная информация для вашей справки:Наши 3,3 V источника питания с помощью 4 линейный ldo самостоятельно мощность два MCU, Bluetooth и 2,4G приемников. Оригинальная версия равномерно питается от импульсного источника питания 3,44 в.Мы не использовали оригинальную схему питания 3,44 V vesc в нашем дизайне:В оригинальной версии используется импульсный источник питания, будет определенное количество импульсного шума. При использовании LDO такой шум отсутствует.Независимый источник питания для каждого модуля может играть роль в шумоизоляции. В то же время проблема с одним модулем не повлияет на другие модули.Но проблема заключается в том, что нет стандартных 3,44 V LDO, а только в том случае, 3,3 V может использоваться. Эту проблему можно решить путем изменения прошивки. Вот почему мы разработали для того, чтобы использовать 3,3 V.Два способа его исправить, Выберите любой из них.1. Используйте оригинальную версию прошивки 3,40. Мы тестируем оригинальную прошивку 3,40, которая может считывать напряжение без расхождений. Получите его здесь.2. Мы можем изменить 3,44 V до 3,3 V в VESC исходный код, а также совместима с последняя версия прошивки, мы будем постоянно обновлять его, теперь самая последняя версия 5,1 получить таможенное оформление роскощный последняя версия прошивки здесь. И для этой прошивки сейчас есть две версии, мы пометили на странице продукта Ubox (7-й пункт).Как обновить пользовательскую прошивку?Нажмите на прошивку -- пользовательский файл -- Загрузите Файл bin.
