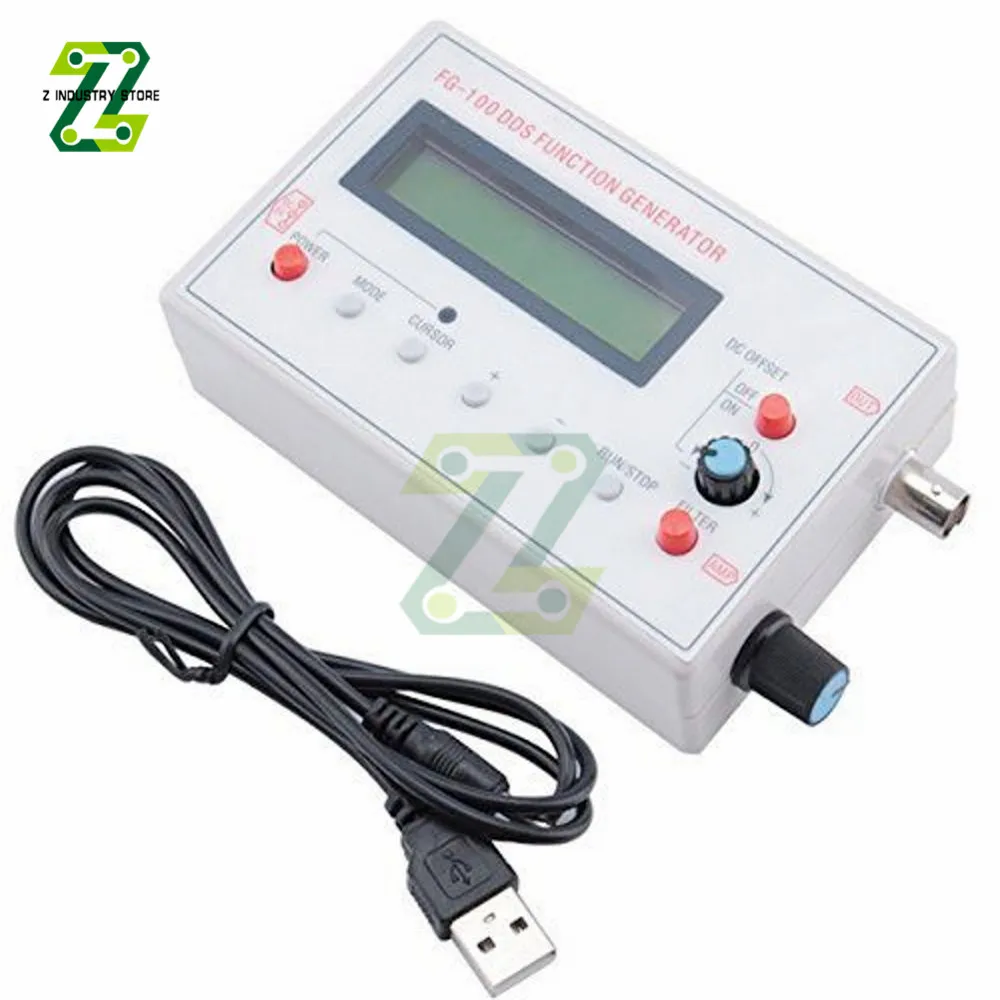

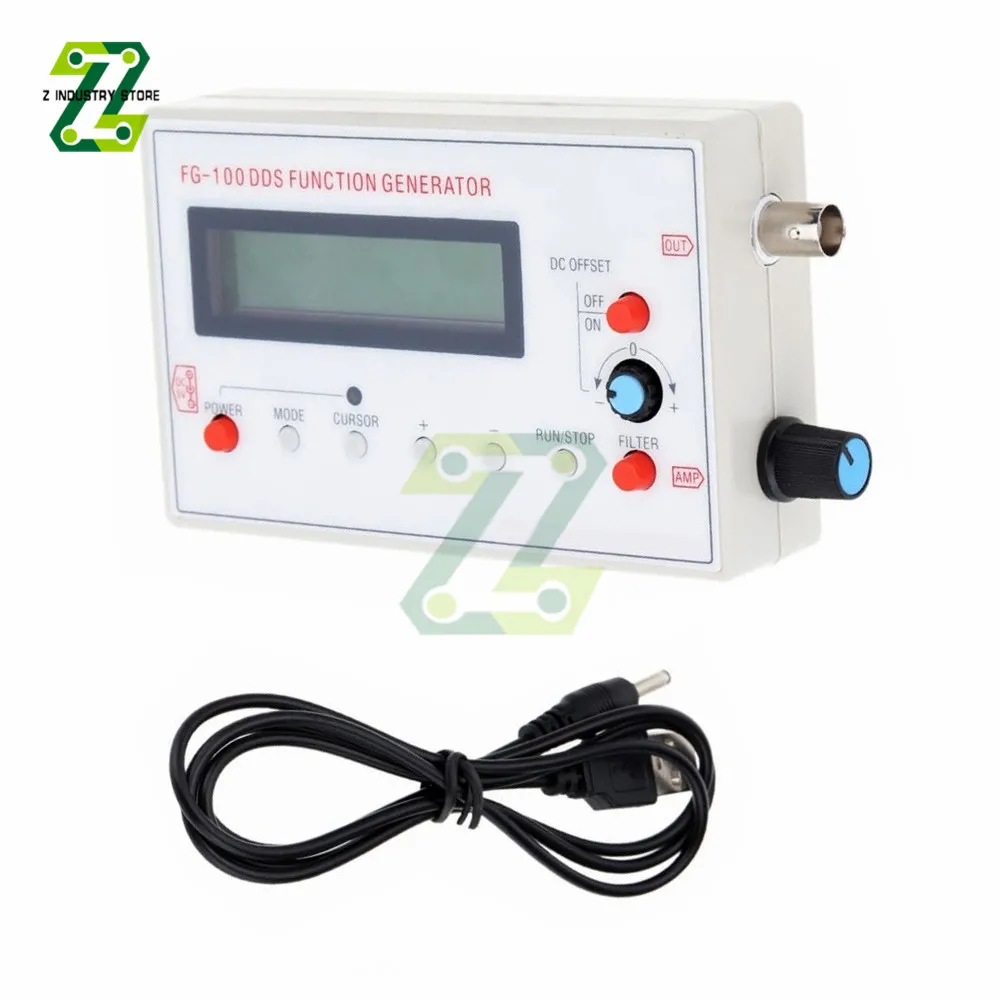

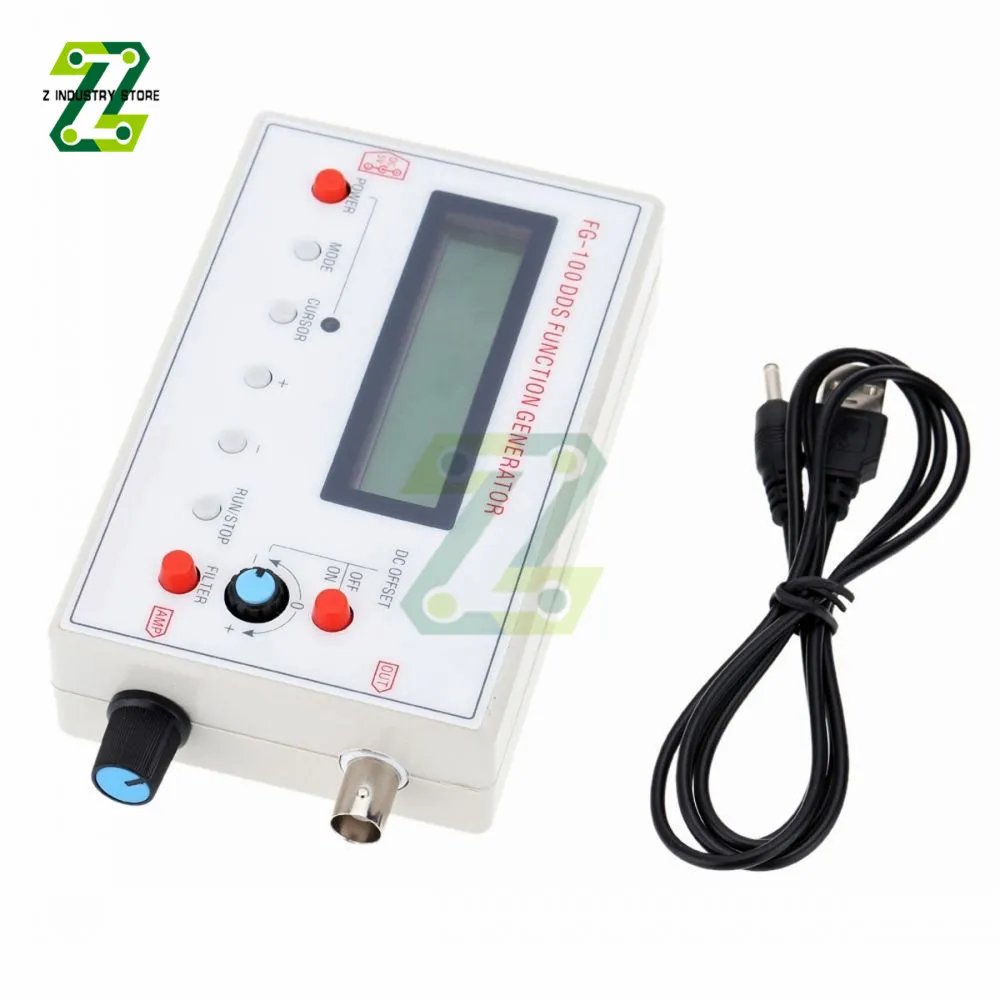

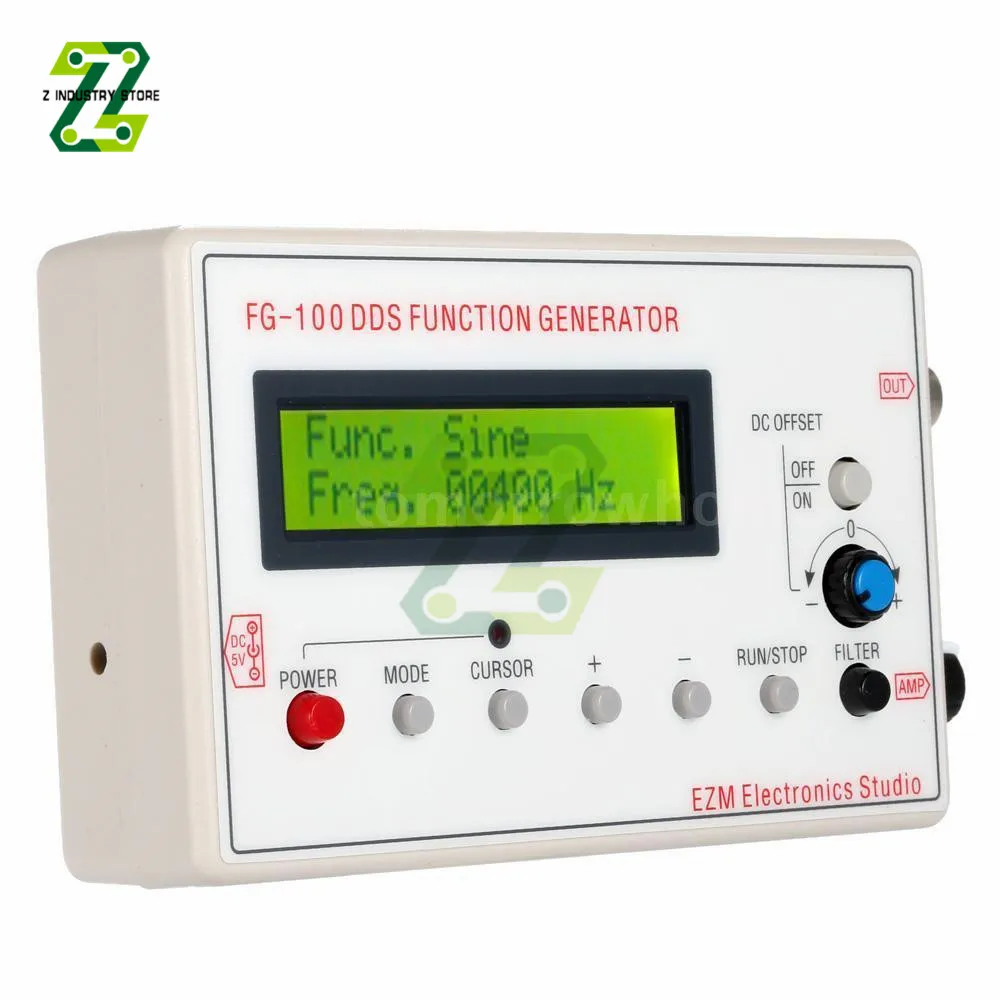

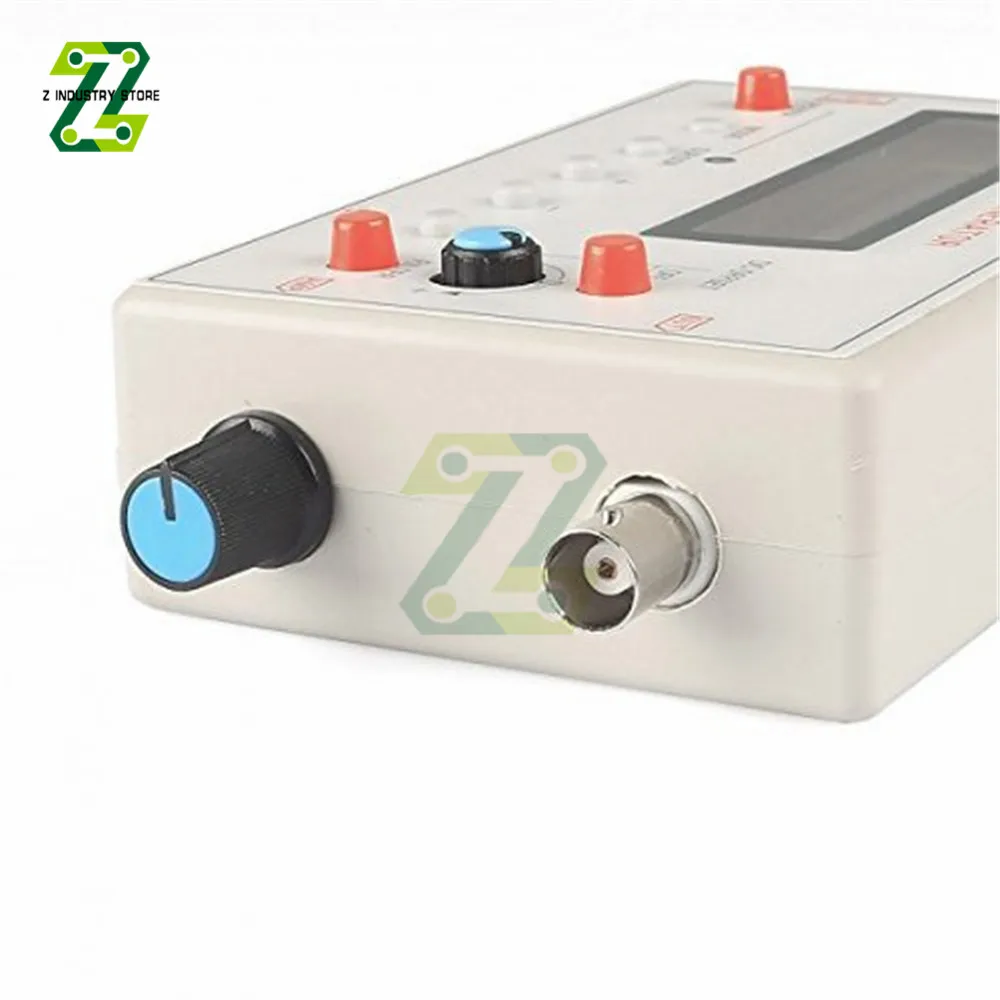

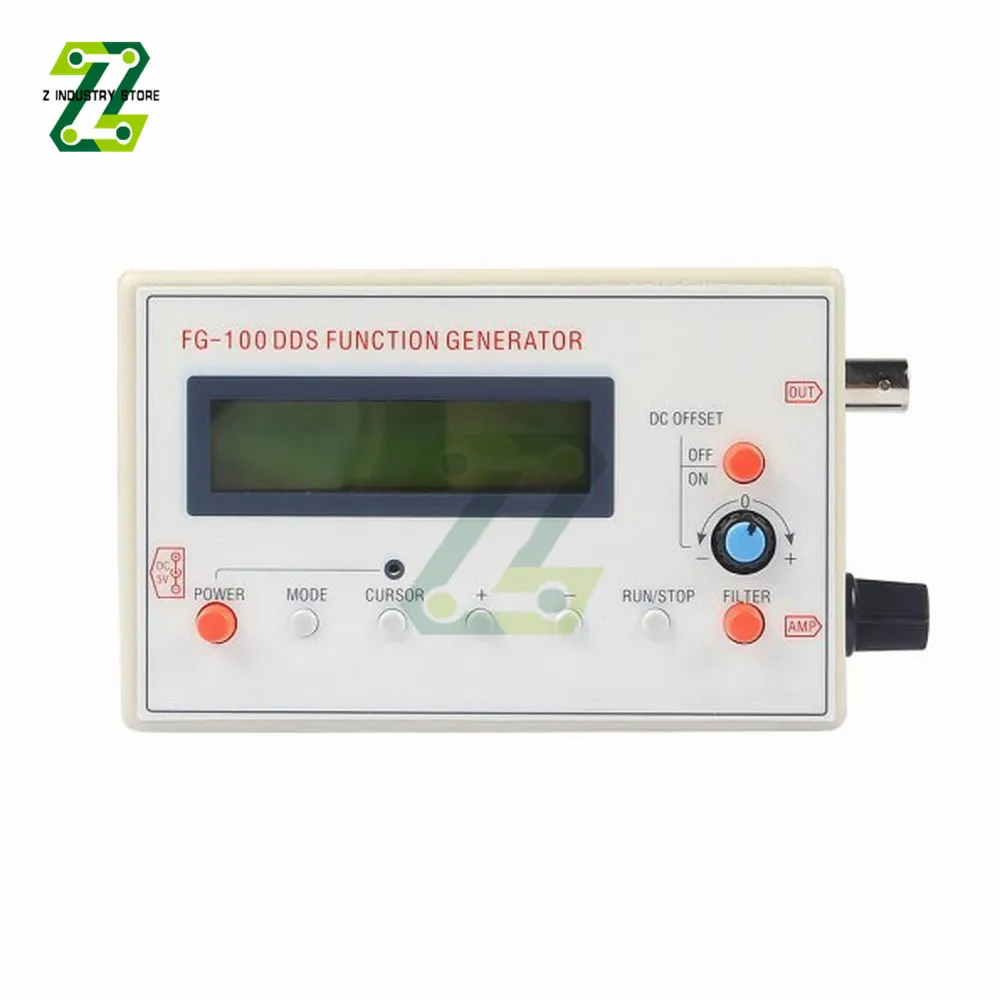

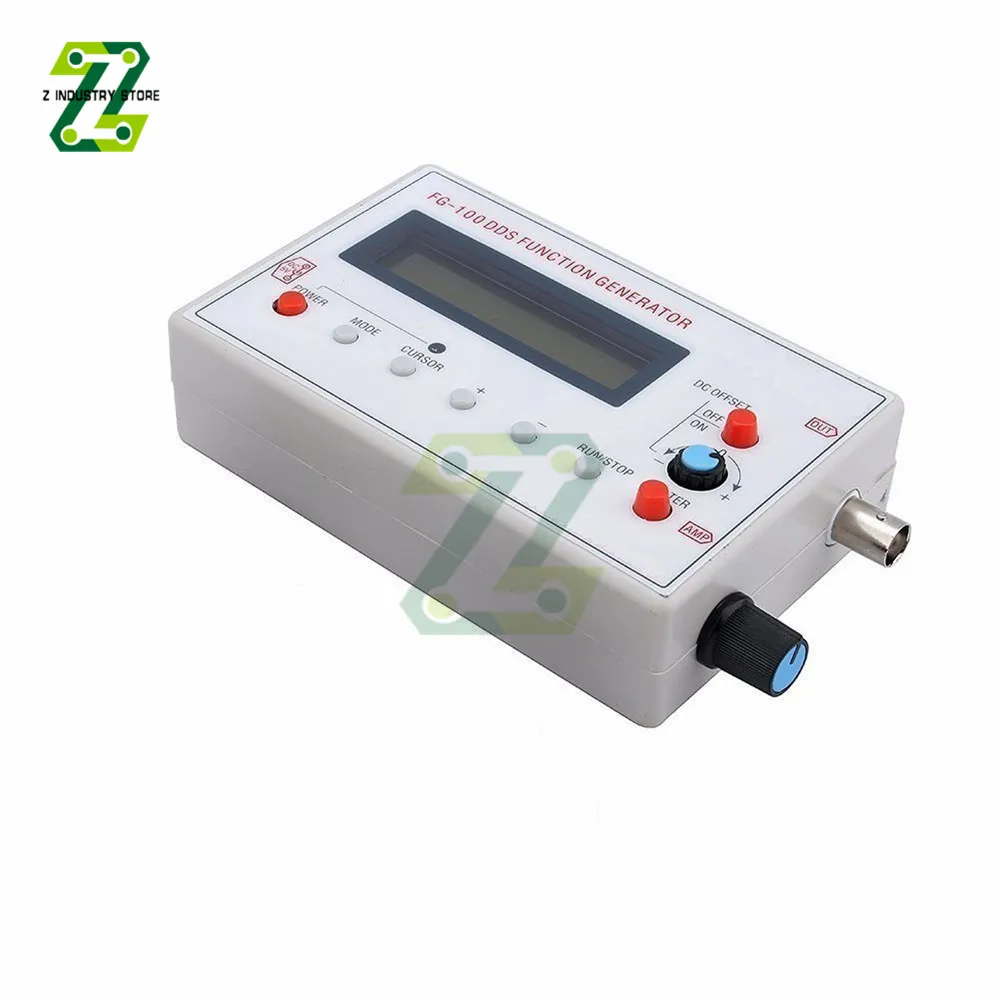

FG-100 модуль генератора сигналов DC3.7-10V DDS функция генератор сигналов частотомер 1 гц-500 кГц

FG-100 модуль генератора сигналов DC3.7-10V DDS функция генератор сигналов счетчик частоты 1 Гц-500 кГц

Особенности:

1. Небольшой размер, Полные функции, простота в эксплуатации и удобство переноски.

2. Может питаться от адаптера или литиевой батареи.

3. Хорошая точность и стабильность частоты DDS подходят для калибровки коэффициента времени сканирования осциллографа.

4. Выход квадратной волны, подходит для регулировки импульсных характеристик осциллографа и датчика.

5. Вместе с осциллографом используется для проверка и отладка электронной цепи, а также частота аудиоусилителя

Проверка и Измерение характеристик и импульсной реакции.

Параметры:

1. Частотный диапазон: Синусоидальная волна 1 Гц-500 кГц (где Выходная амплитуда равна 200

КГц, по мере дальнейшего увеличения частоты, Выходная амплитуда уменьшается), другие формы волн 1 Гц-20 кГц

(Но верхний предел регулируемой частоты не ограничен. Если требования к искажению и тряске не высоки, используйте частоту

Можно еще больше увеличить).

2. Разрешение: 1 гц.

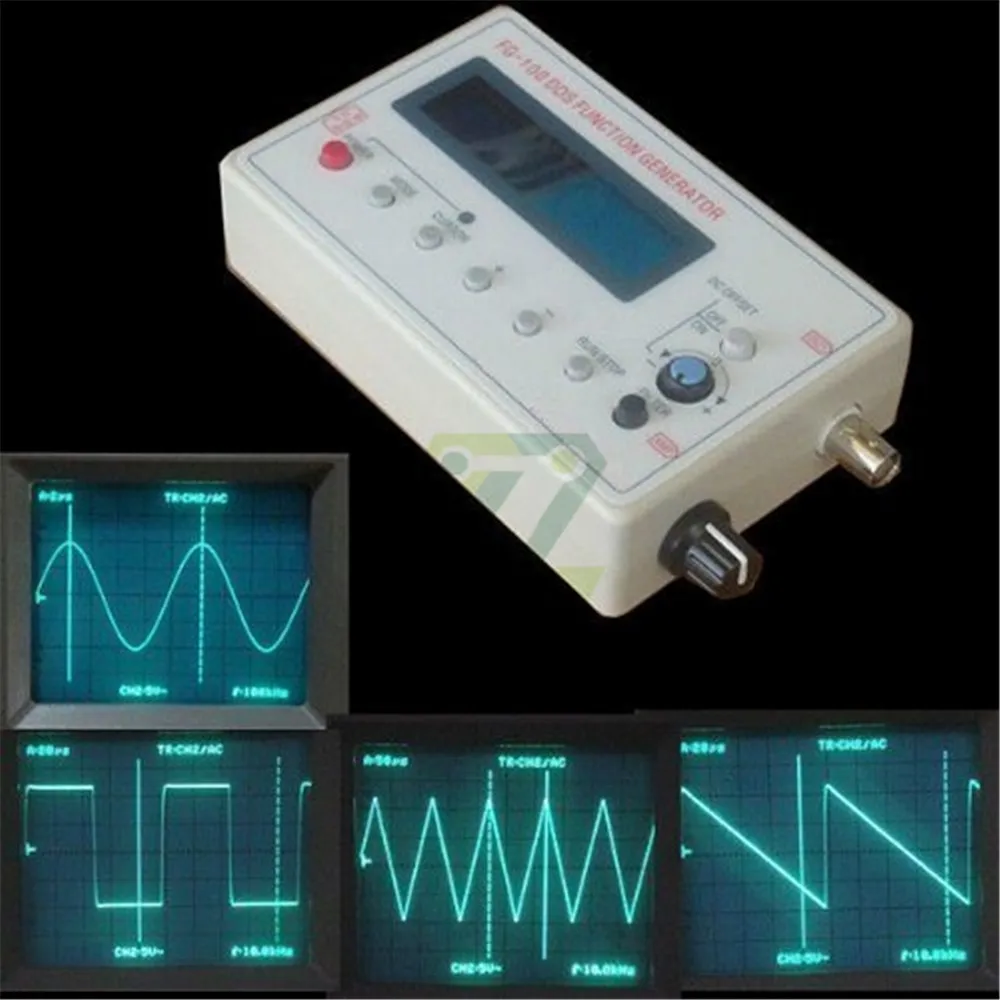

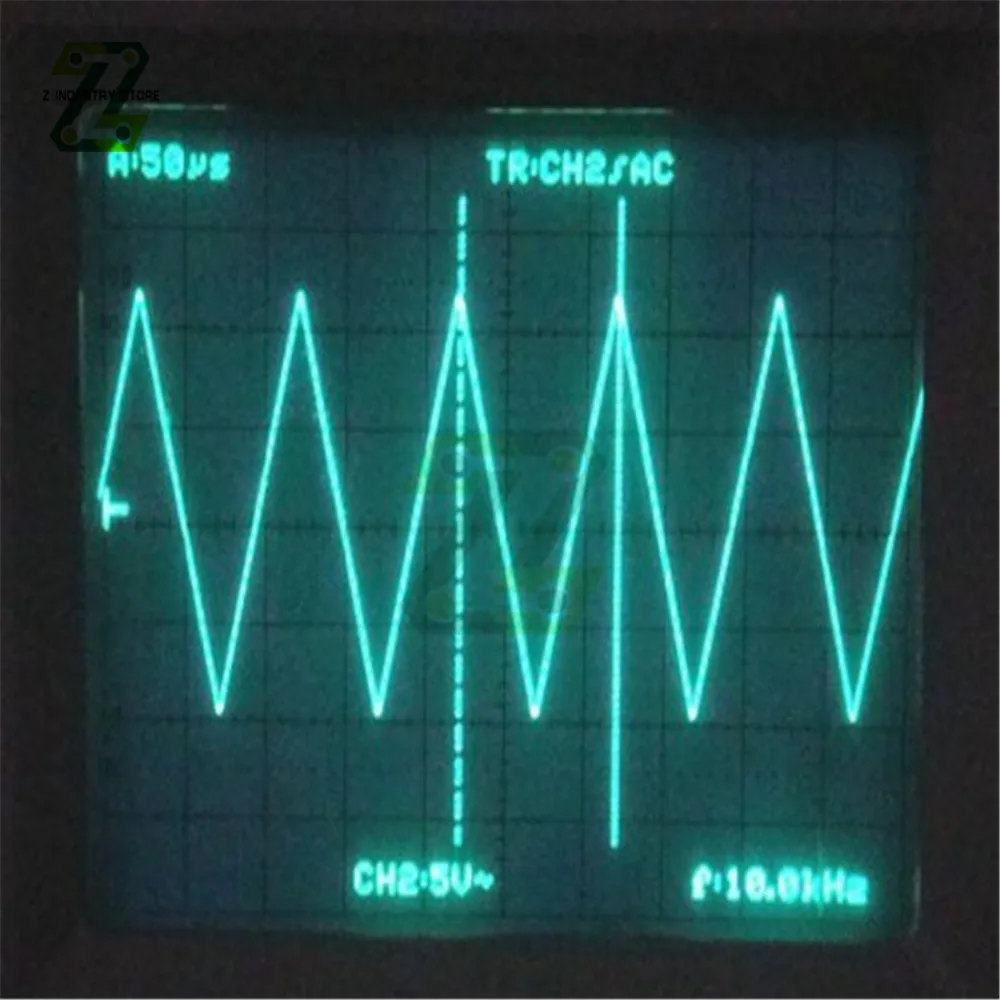

3. Форма выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна, прямая Пилообразная волна, обратная Пилообразная волна.

4. Искажение синусоидальной волны: <1% ниже 1 кГц, <0.5% выше 1 кгц.

5. Выходная Амплитуда: максимум ± 10 В (P-P).

6. Выходное сопротивление: 50 Ом.

7. Смещение постоянного тока: максимум ± 10 В, с функцией отключения.

8. Есть фильтры, которые можно включать и выключать, которые могут адаптироваться к выходу синусоидальных и импульсных волн.

9. Источник питания: DC3.5-10V. Рекомендуется использовать адаптер постоянного тока 5 В или литиевую батарею 3,7 в.

10. Размеры: 140x80x40 мм

11. Вес (включая аксессуары): около 0,2 кг

Посылка:

1 * Модуль генератора сигналов функции DDS
