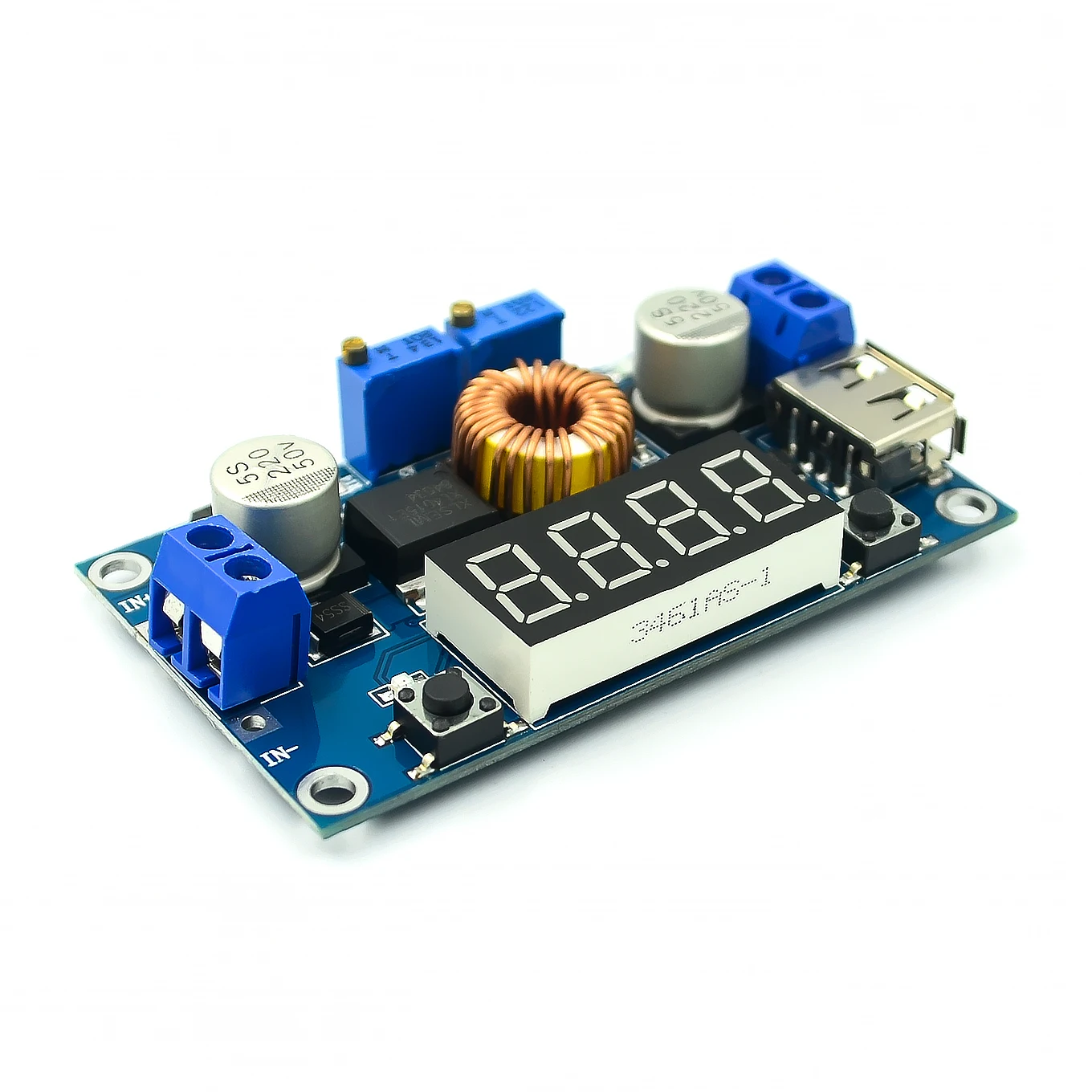

5A XL4015 постоянный ток, постоянный ток, модуль напряжения и силы тока, дисплей, светодиодный привод, зарядка литиевой батареи

5А постоянное напряжение постоянного тока понижающий модуль питания с дисплеем светодиодный литиевый аккумулятор для зарядки

С напряжением, током, дисплеем питания, без мультиметра можно легко использовать, мощный!

С интерфейсом USB, с 3 функциями, чтобы удовлетворить ваши самые случаи использования!

Окно модулей

1. Бортовой измеритель напряжения, тока и мощности. Вы можете легко использовать этот модуль без мультиметра, который является более простым и интуитивно понятным.

2. Встроенный USB интерфейс, легко заряжать ваши цифровые продукты. (Примечание: Выходное напряжение USB соответствует выходному напряжению модуля, не фиксируется на выходе 5 В, пожалуйста, подтвердите перед зарядкой usb-устройства)

3. Высокая мощность, высокая эффективность, 5A, низкая пульсация;

4. Три основные функции:

(1) используется в качестве общего понижающего модуля с возможностью защиты от перегрузки по току;

(2) в качестве различных значений напряжения литиевая батарея, батарея, никель-кадмиевый никель водородный аккумулятор (батарея) зарядное устройство, используется для солнечных панелей, ветряных турбин и других случаев;

(3) используется как мощный светодиодный модуль драйвера постоянного тока;

5. Он имеет два режима постоянного напряжения и постоянного тока, с индикатором, показывающим, в каком режиме находится модуль;

6. При использовании в качестве зарядного устройства для литиевой батареи можно установить плавающее зарядное напряжение и зарядный ток с индикатором

Укажите, заряжен ли он или полностью заряжен;

7. С функцией ограничения тока, даже если выходное короткое замыкание не сгорит модуль.

Параметры модуля

Входное напряжение: 5-36 в

Выход напряжение: 1,25-32 в пост с плавной регулировкой

Выходной ток: регулируемый, 5A (рекомендуется для использования в пределах 4.5a)

Выходная мощность: 75 Вт (рекомендуется использовать в пределах 50 Вт, пожалуйста, уменьшите мощность для большой разницы в давлении)

Рабочая температура: -40 ~ + 85 градусов

Рабочая частота: 180 кГц

Эффективность преобразования: 96%

Защита от короткого замыкания: Да

Защита от перегрева: Да (автоматическое выключение после перегрева)

Защита обратного подключения на входе: нет, (при необходимости, входной диод с высоким током)

Способ установки: Винты 4 3 мм

Режим проводки: терминал проводки или сварочный терминал, V-IN для входа, V-OUT для выхода

Размер модуля: 68,2 мм длина 38,8 мм ширина 15 мм высота

Вес: 35 г

Использование:

(1) определяет плавающее напряжение зарядки и зарядный ток никель-металл-батареи; (в том случае, если литиевая батарея параметр 3,7 V/2200 мАч, то плавающее зарядное напряжение 4,2 V, зарядный ток никель-металл-1C, А именно 2200ма)

(2) в условиях отсутствия нагрузки Отрегулируйте цифровой измеритель модуля к интерфейсу «выходное напряжение дисплея», отрегулируйте «потенциометр напряжения постоянного напряжения», чтобы выходное напряжение достигло плавающего напряжения зарядки;

(3) Отрегулируйте цифровой счетчик на интерфейс [отображение выходного тока], непосредственно короткое замыкание выходного конца модуля (найдите толстый провод короткого замыкания), отрегулируйте «потенциометр постоянного тока», чтобы значение тока на цифровом измерителе достигло предустановленного значения тока зарядки;

(4) по умолчанию Зарядный ток никель-металл-к лампе 0,1 раз выше, чем в зарядный ток никель-металл-; (ток батареи в процессе зарядки постепенно уменьшается, постепенно из постоянный ток заряда в постоянное напряжение заряда, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0,1а, Синий светильник выключен, зеленый светильник включен, и аккумулятор заряжен.)

(5) подключите аккумулятор и зарядите его.

(Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее, когда нет нагрузки)

3. Используется как светодиодный модуль драйвера постоянного тока

(1) определить рабочий ток и рабочее напряжение, которое вам нужно управлять светодиодный;

(2) в условиях отсутствия нагрузки Настройте цифровой измеритель на интерфейс [отображение выходного напряжения], настройте «потенциометр постоянного напряжения», чтобы выходное напряжение достигло рабочего напряжения светодиодный;

(3) Отрегулируйте цифровой счетчик на интерфейс [отображение выходного тока], непосредственно короткое замыкание выходного конца модуля (найдите толстый провод короткого замыкания), настройте «потенциометр постоянного тока», чтобы текущее значение на цифровом измерителе достигло заданного светодиодный рабочего тока;

(4) Подключите светодиодный, испытательный аппарат.

(Шаги 1, 2 и 3: вход подключен к источнику питания, выход не подключен к светодиодный светильник без нагрузки)

На что следует обратить внимание

Точки ввода и вывода модуля не должны быть вместе, что вызовет текущее сопротивление дискретизации модуля, чтобы модуль не мог регулировать выходной ток, И легко сжечь модуль при условии нагрузки.

На выходе модуля имеется резистор для отбора проб тока. Это нормально, что после загрузки будет падение напряжения 0 ~ 0,2 в.

Некоторые клиенты считают, что выходное напряжение модуля не может быть отрегулировано. При возникновении такой проблемы, пожалуйста, поверните потенциометр против часовой стрелки для более чем 10 кругов, а затем используйте модуль для нормальной регулировки напряжения. Потому что когда модуль доставлен, выходное напряжение по умолчанию составляет 17 в.

Когда выход превышает 3 А и 35 Вт, пожалуйста, усиливайте тепловыделение!

Бортовое напряжение и амперметр метод самокалибровки:

1. Когда бортовой цифровой счетчик отображает выходное напряжение, удерживайте кнопку справа в течение 2 секунд и отпустите его. Затем Вольтметр и индикатор выходного напряжения «OUT» мигают синхронно и входят в режим калибровки выходного напряжения; Точно так же, когда вольтметр отображает входное напряжение, нажмите кнопку на правой стороне в течение 2 секунд и отпустите ее. Затем Вольтметр и индикатор входного напряжения «IN» мигают синхронно и входят в режим калибровки входного напряжения. Когда вольтметр отображает выходной ток, нажмите кнопку на правой стороне в течение 2 секунд и отпустите его. Амперметр мигает и переходит в режим калибровки выходного тока.

2. Нажмите кнопку справа, напряжение (ток) увеличивается на одно устройство; Нажмите кнопку слева, напряжение (ток) уменьшается на одно устройство; потому что вольтаж, что стоимость единицы составляет менее 0,1 V, Вам нужно нажимать, для детей от 1 года до 5 лет времени непрерывно, чтобы увидеть вольтметр изменения 0,1 V, определенное количество последовательных пресс зависит от Текущий Дисплей значение напряжения, тем выше тока, напряжение дисплея, чем меньше времени печати;

3. После завершения настройки напряжения (тока) удерживайте кнопку справа в течение 2 секунд и отпустите ее. В это время вы можете выйти из режима калибровки и сохранить все настройки параметров при автоматическом отключении питания.

Примечание: Эта функция используется для калибровки точности отображения напряжения и тока, а не для регулировки выходного напряжения и значения тока. Эта функция предназначена для удовлетворения ваших требований к более высокой точности. Вам нужно только откалибровать один раз, чтобы получить значение по всему диапазону. Пожалуйста, не стесняйтесь использовать его.
