DIY Мини CNC рамка 3020 5-осевой 4-осевой трапециевидный винт с Nema23 двигателями для ЧПУ деревообрабатывающий металлический Гравировальный фрезерный станок Режущий Станок

DIY мини ЧПУ рамка 3020 5 осей 4 оси трапециевидный винт с Nema23 моторы для ЧПУ древесины металла гравировальный станок для резки

Тип винта

1404

Трапециевидный винт

1404

Трапециевидный винт

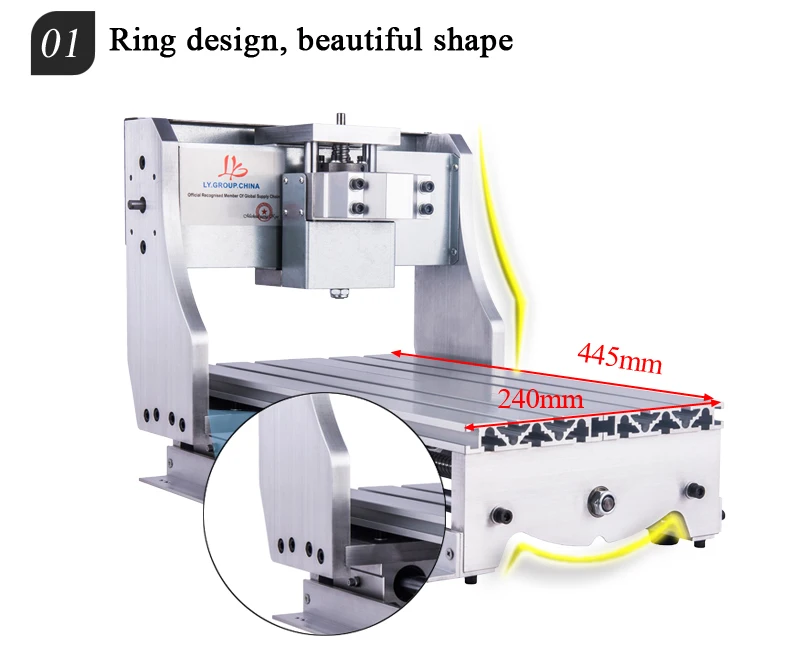

Размеры машины

560x450x450мм

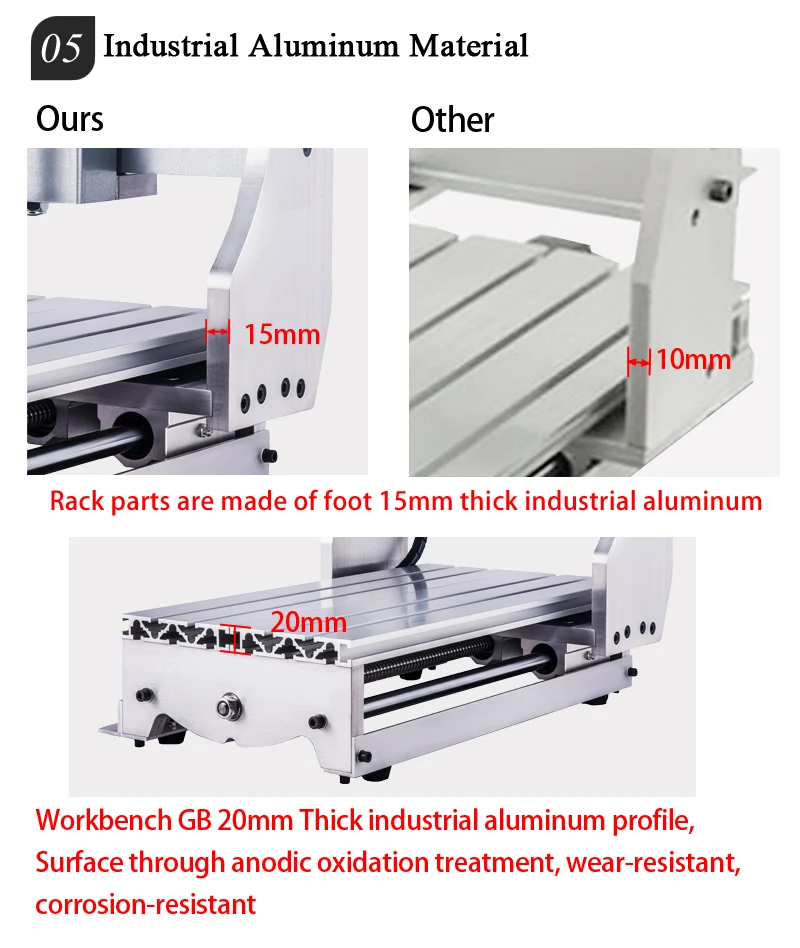

Материал стойки

Жесткий алюминиевый сплав 6061 и 6063(Уникальные и специальные профили прессования прессформы, пусть поддельные гномы.)

Площадь Гравировки

300X200mm

Ход оси Z

60 мм, глубина гравировки зависит от длины края инструмента

Допустимая толщина материала

≤ 60 мм

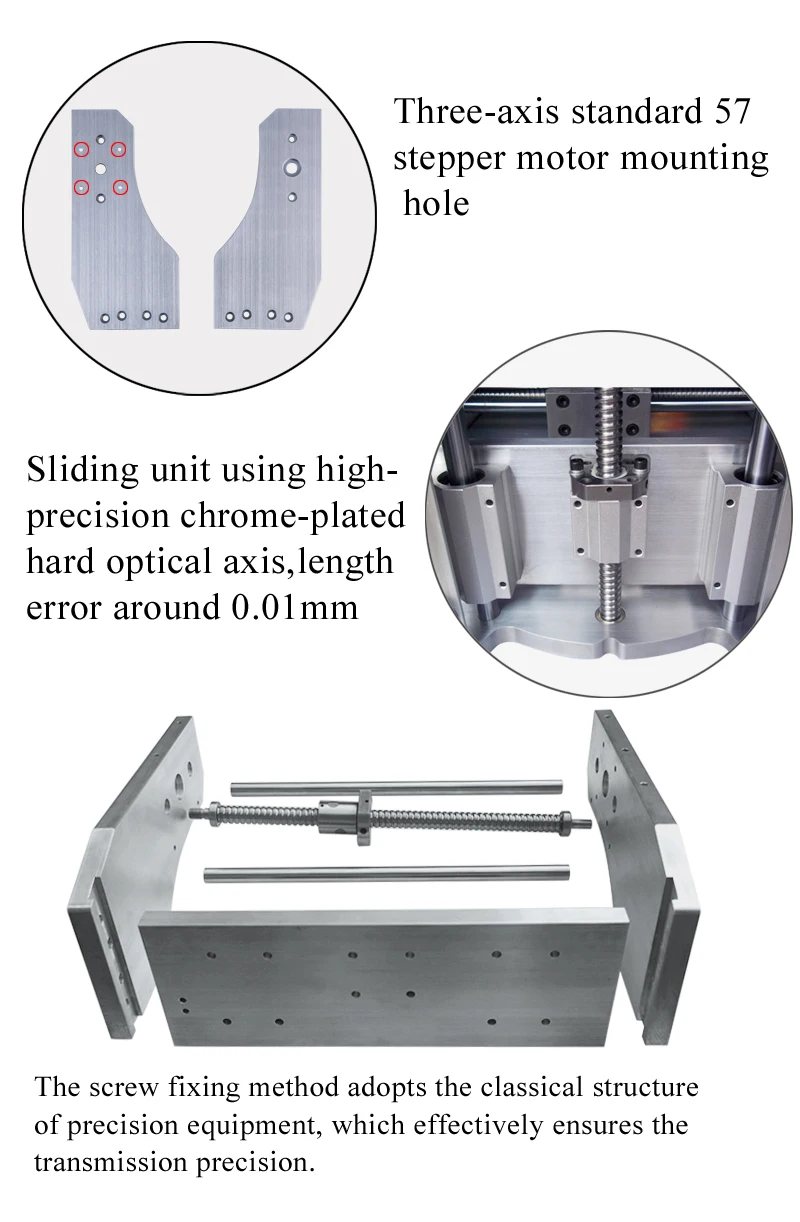

Тип рельса

Chromeplate Вал + линейные подшипники, Поверхностное упрочнение 61HRC

Диаметр шпинделя двигателя

52 мм(65 мм опционально)

Размер шагового двигателя

57 мм

Повторное позиционирование

Точность

≤ 0,03 мм

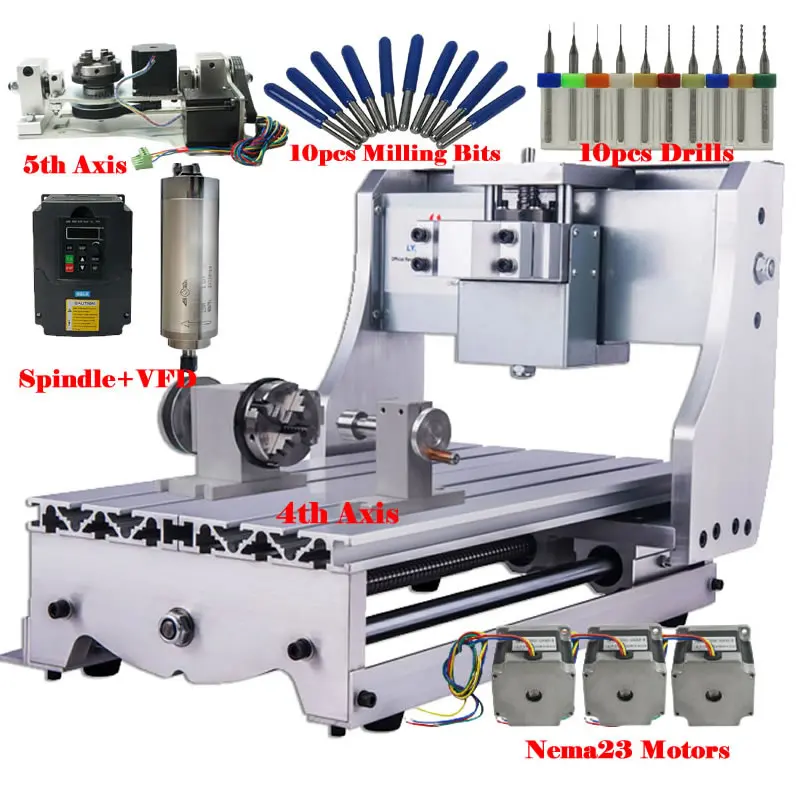

Ось вращения (4-я ось)

4-я ось:Номер модели:K-50

Патрон:50 мм 3-кулачковый патронВысота центра: 44 ммКоэффициент снижения скорости: 4:1Шаговый двигатель: двухфазный 42 шаговый двигательРазмер: 127 мм * 118 мм * 75 мм

Ось вращения (5-я ось)

Четвертое Передаточное отношение оси: 4:1 (57 двухфазный 3а шаговый двигатель 1.2N)Коэффициент снижения пятой оси: 5: 1 (57 двухфазный 3 А шаговый двигатель 1.2N)

Четырехкулачковый патрон 60 мм

Максимальное зажимное устройство: Положительное направление: 40 мм;В противоположном направлении: 70 мм

Высота центра Четырех Осей: 55 мм

Пятая ось выше 4-й оси 44 мм

Расстояние фиксированного отверстия: 150 мм x 85 ммВес: 6 кг

Мощность: 800 Вт 65x158 мм ER11

Напряжение: 220 В (должен быть одобрен на выходе инвертора, не может быть непосредственно использован обычный бытовой электрический)

Ток: 5А частота: 400 Гц

Диаметр: 65 мм * 158 мм скорость: 0-24000 об/мин

Зажим ножа диаметр: 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3,175 мм, 3 мм, 2 мм, 1 мм для подавления массовых беспорядков (стандартный 6 мм)

Охлаждение: Водяное охлаждение шпинделя Вес: 2,5 кг

1.5KW Инвертор VFD:

Название

Привод переменной частоты

Модель

HY

Мощность

1,5 кВт

Входное напряжение

220VAC/50 Гц

Максимальная выходная частота

0-400 Гц

Выходное напряжение

3 phase0-220VAC

Вес

2,0 кг

Размер изделия

168*124*161 мм

Посылка с размером

210*170*210 мм

Приложение

Руководство (включая гарантийный талон)

Бесплатные подарки:

Фрезерные биты x10

Сверла x10
