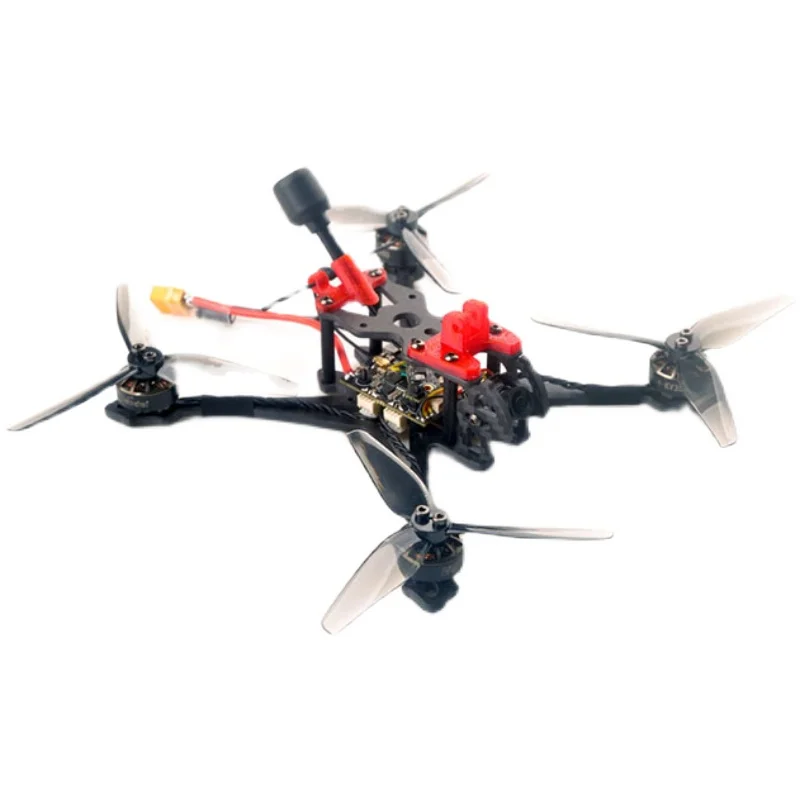

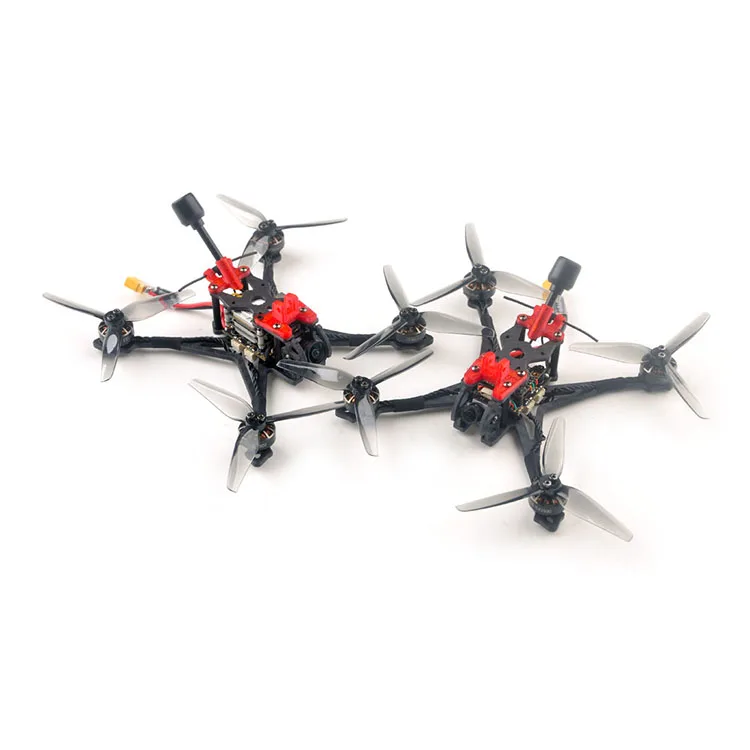

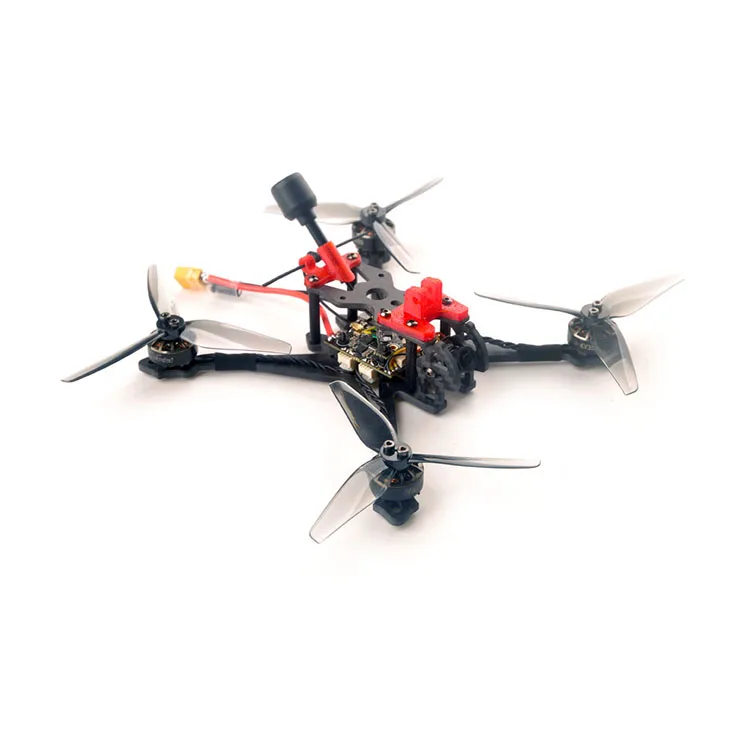

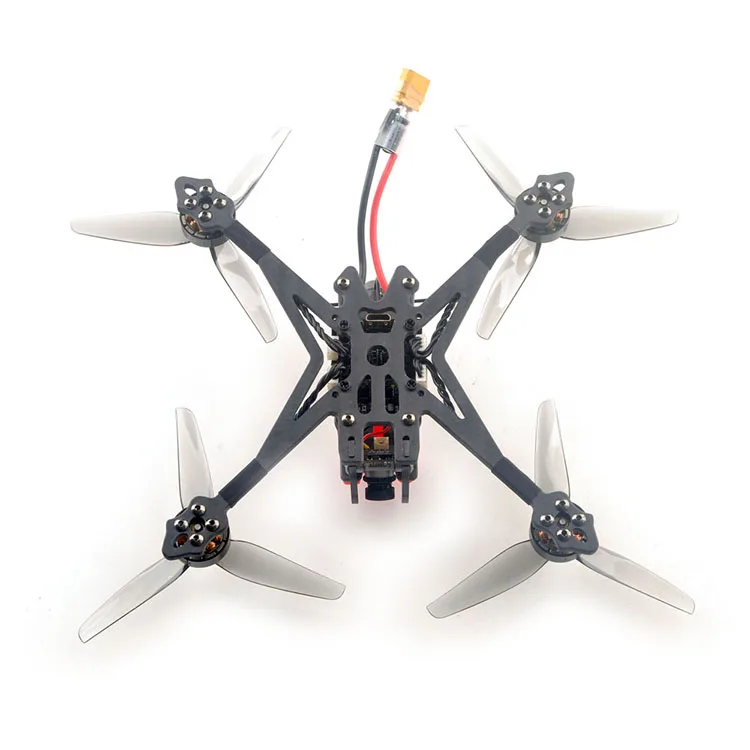

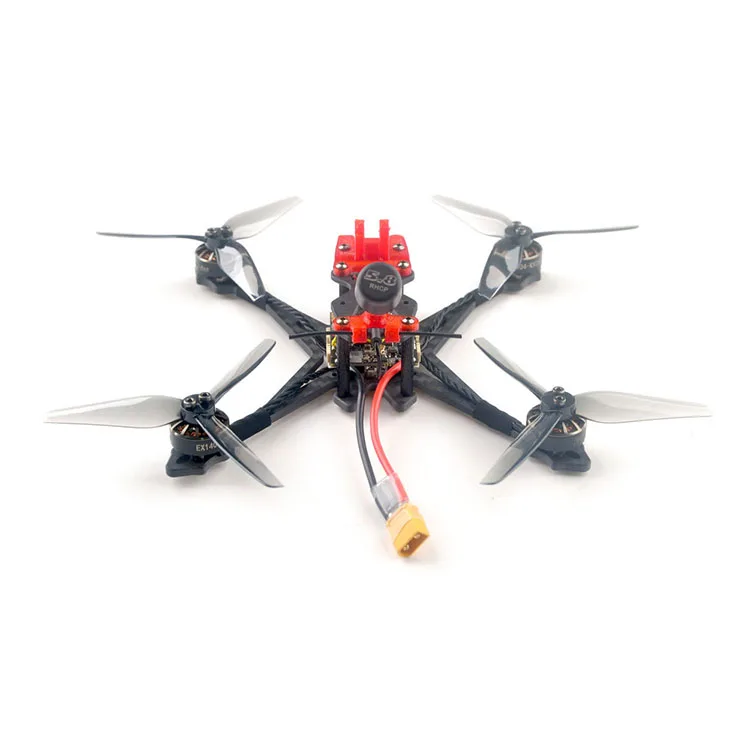

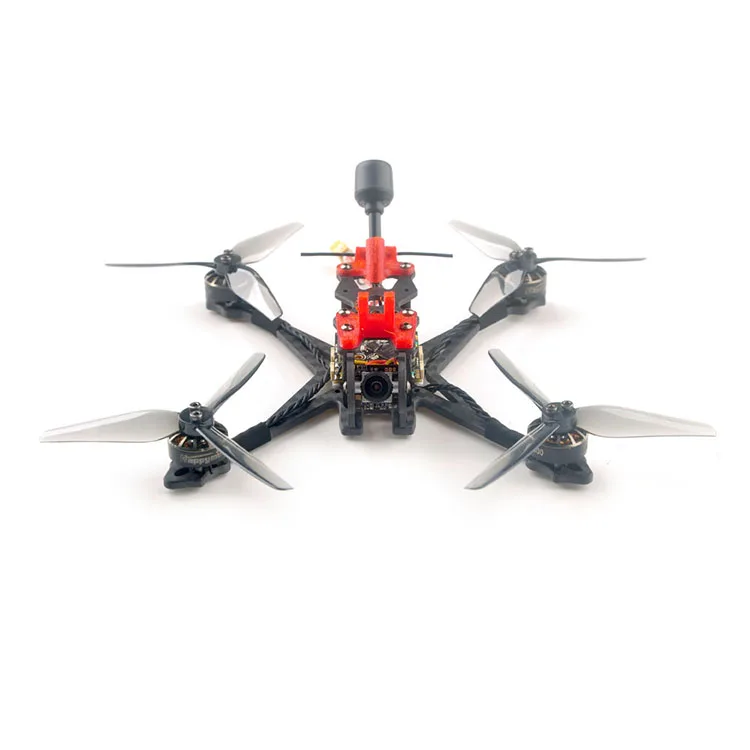

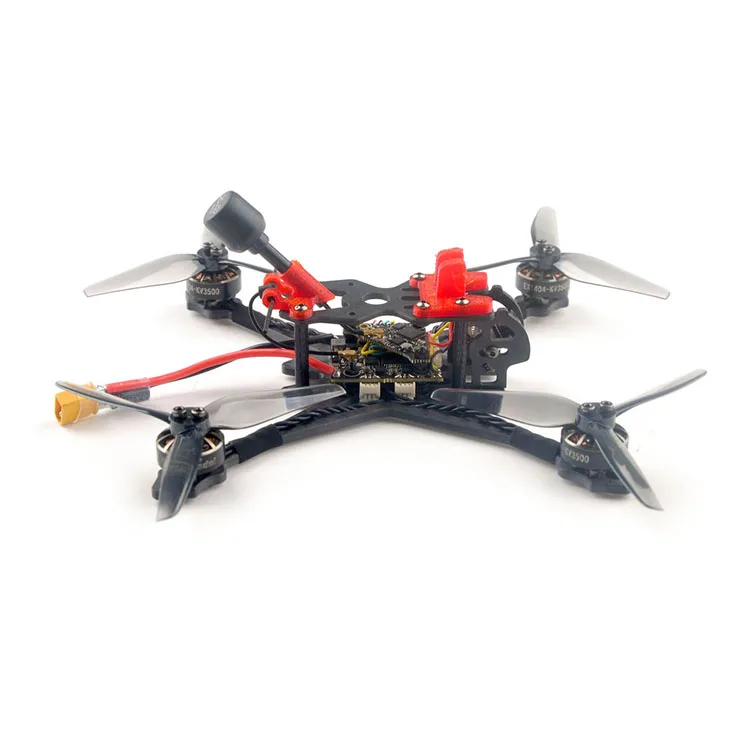

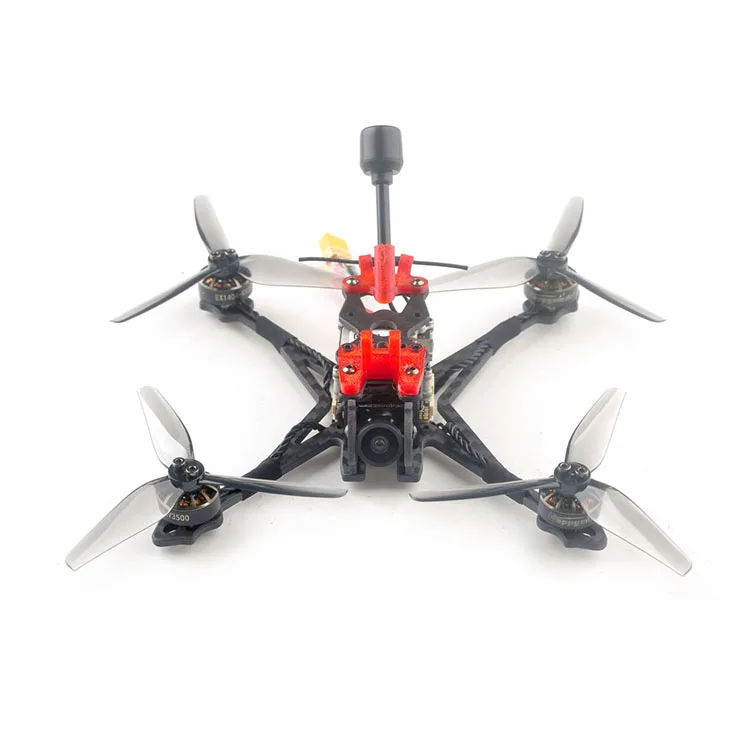

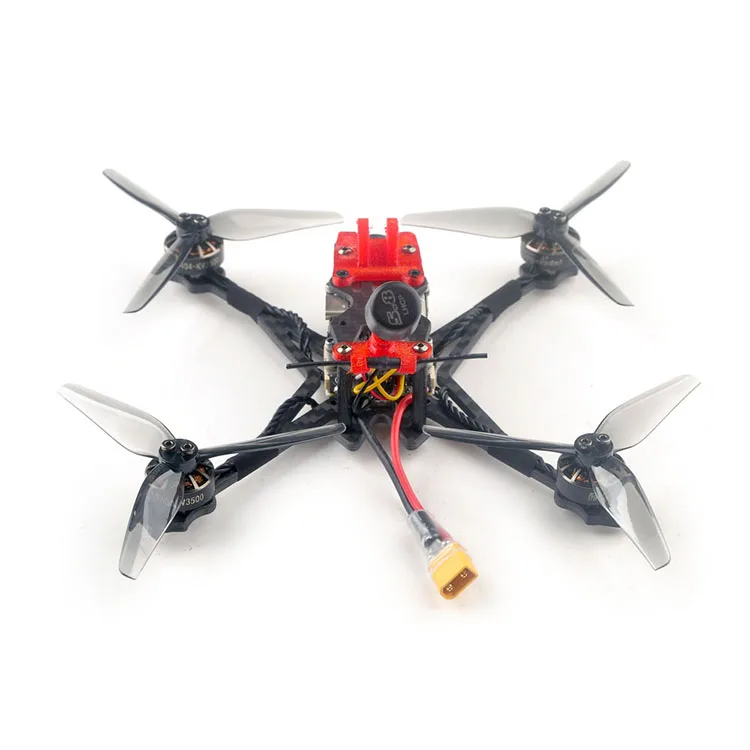

CRUX35/CRUX35 HD-это ультра-легкий гоночный Дрон 3,5 дюймов FPV frestyle FPV, вес всего дрона составляет всего 87 г для аналоговой версии и 108 г для цифровой версии HD. В Crux35 сериалов Дрон использовать Happymodel EX1404 мотором высокой эффективности и HQPROP 3,5-дюймовый трехлопастной Пропеллер для того, чтобы обеспечить самый большой тяги к весовому соотношению под наиболее эффективным посылки, что может приносить вам Гладкий опыт свободного стиля полета.

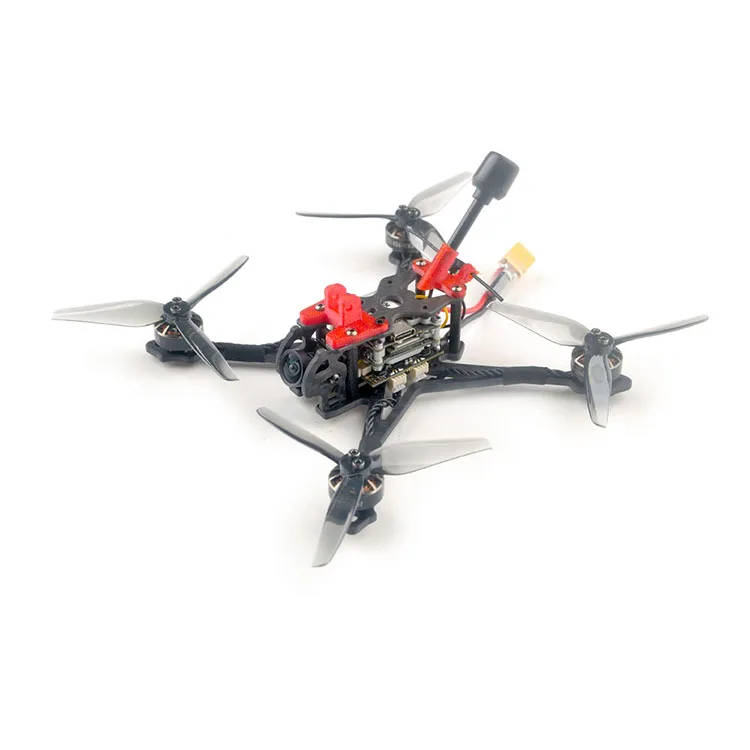

Версия HD оснащена системой передачи изображения CADDXFPV Nebula и Vista HD. Аналоговая версия оснащена камерой CADDXFPV Ant ant.
Версия приемника может быть SPI ExpressLRS и SPI Frsky (Совместимость с S-FHSS) на выбор.
ExpressLRS-самая популярная система RC link на данный момент, она может работать очень хорошо с Crux35 и Crux35 HD.
Особенности:
Ультралегкий 3,5 дюймовый Дрон BNF FPV frestyle
Передача HD видео и аналоговая передача видео являются дополнительными
Интегрированный SPI приемник ExpressLRS или Frsky SPI D8/D16 приемник
Высокоэффективная система питания EX1404

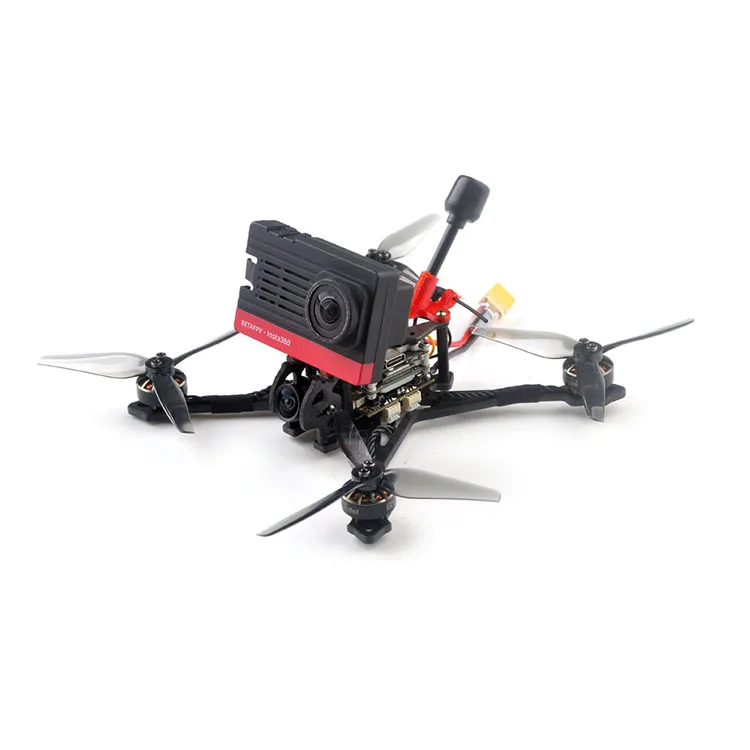

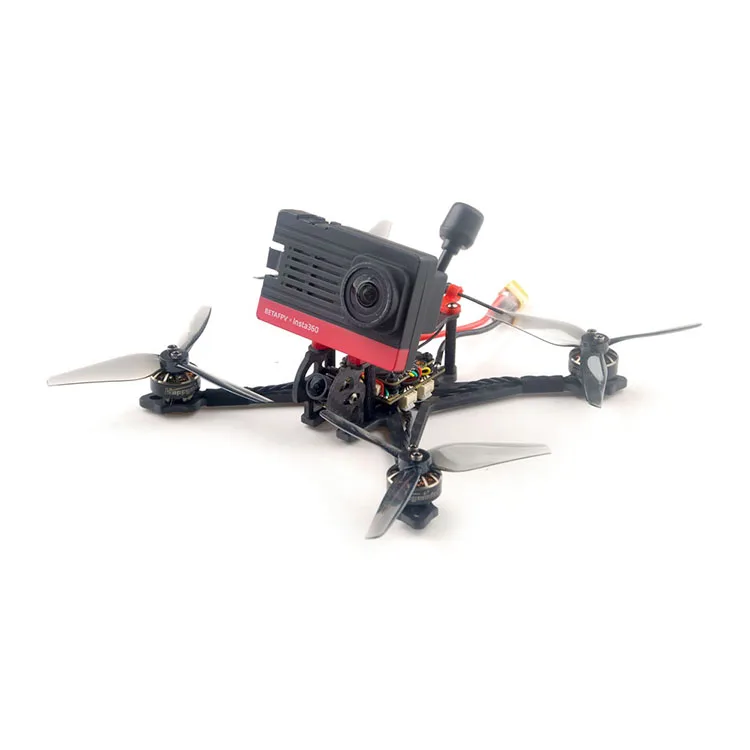

Может быть оснащен голым Gopro или SMO4K
Рекомендуется поддержка 3-4S 4S аккумулятора 750mah, максимальная поддержка 4S 1100mah
Технические характеристики:
Бренд: Happymodel
Название продукта: Crux35 / Crux35 HD
Колесная база: 150 мм

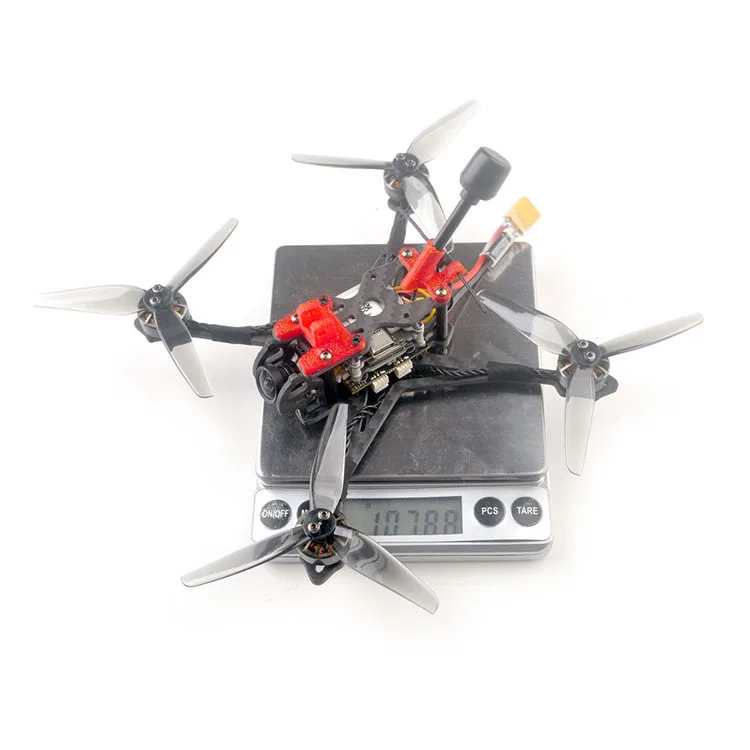

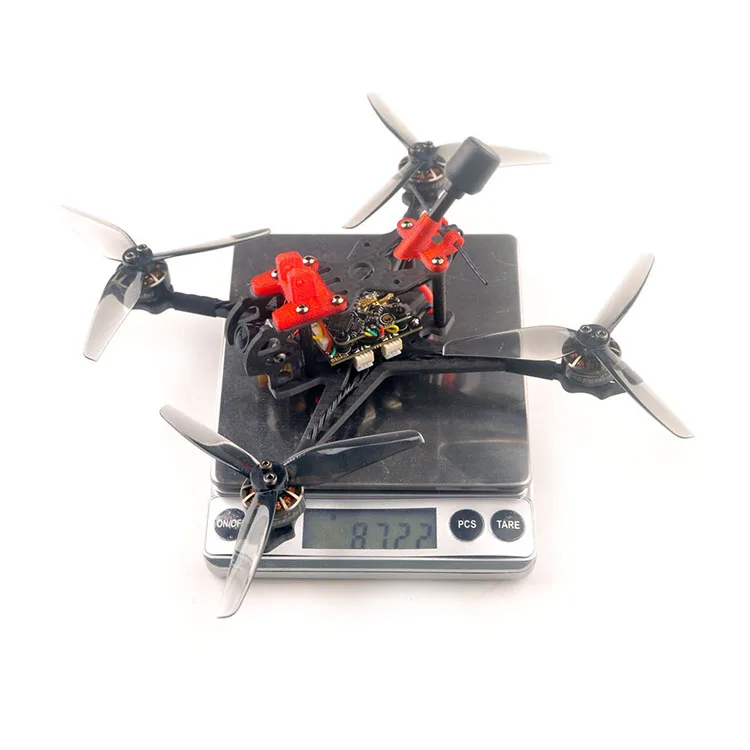

Вес: Crux35 87 грамм

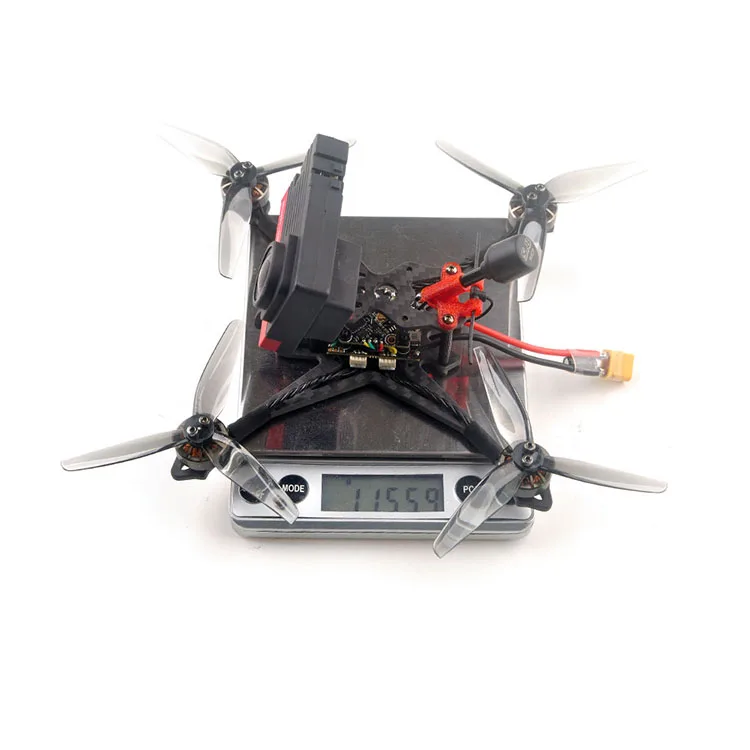

Crux35 HD 108 грамм
Размер: 130 мм x 130 мм x 45 мм (без пропеллеров)
Вариант приемника: SPI ExpressLRS 2,4 ГГц
SPI Frsky D8/D16 (Совместимость с S-FHSS)
Вариант камеры: HD версия Nebula + Vista
Аналоговая версия Ant + OVX303 VTX
Время полета: 9 мин ~ 15 мин 4s Аккумулятор 750 мАч
Пакет включает в себя:
Наименование товара
Crux35
Crux35 HD
Crux35 рамка
-1 шт.
-1 шт.
Опцион 1: Контроллер полета ELRS X1
-1 шт.
-1 шт.
Вариант 2: Контроллер полета CrazyF411
Цифровая hd-камера CaddxFPV Nebula Nano Kit
0
-1 шт.
Аналоговая FPV камера Caddx Ant
-1 шт.
0
Happyмодель OVX303 5,8G аналог VTX
-1 шт.
0
Happyмодель EX1404 KV3500 бесщеточный двигатель
4
4
HQProp T3.5X2X3Grey (4cw + 4ccw)
-1 шт.
-1 шт.
Отвертка
-1 шт.
-1 шт.
Застежка липучки для батареи
-1 шт.
-1 шт.
Мотор
Режим: EX1404KV варианты: KV3500Configu-ration:9N12PСтатор диаметра: 14 ммДлина статора: 4 ммДиаметр вала: Φ1.5mmРазмер двигателя (диаметр * лен):Φ15 мм * 15 ммВес (г):9 г
Пропеллеров
Диаметр пропеллера: 3,5 дюймаШаг: 2Лезвия: 3Материал: ПоликарбонатВес: 1,5 гДиаметр ступицы: 10 ммТолщина ступицы: 4,7 ммВал: 1,9/1,5/1,9 ммАдаптер кольца: нет
Система управления полетом
(ELRS версия)
MCU:STM32F411CEU6 (100 МГц, 512K FLASH)Датчик: MPU-6000(SPI соединение)Шаблон крепления: 20x20 м2
Размер: 32*28*9 мм
Источник питания: 2-4S Lipo батарея
Встроенный 12A Blheli_s ESC каждый
Встроенный Betaflight OSD(SPI контроль)Встроенный SPI ExpressLRS 2,4 GHz приемник
Встроенный 5V 1A BEC
Микропрограммное обеспечение контроллера полета цель: CRAZYBEEF4SX1280
Система управления полетом
(Frsky версия)
MCU:STM32F411CEU6 (100 МГц, 512K FLASH)Датчик: MPU-6000(SPI соединение)Размер платы: 28,5*28,5 ммИсточник питания: 2-4S вход батареи (DC 8V-17V)Встроенный 20А (каждый) Blheli_S 4в1 ESC Dshot600 готовВстроенный приемник Frsky D8/D16 SPI
Встроенный усилитель мощности 2,4GВстроенный Betaflight OSD(SPI контроль)Встроенный измеритель токаВстроенный 5V 1.5A BECВстроенное Обнаружение напряжения
Встроенное программное обеспечение цель: MATEKF411RX
Бортовой 4in1 ESC
MCU повышен до EFM8BB21Источник питания: 1S LiPo/LiPo HV
Ток: 5А непрерывный пик 6А (3 секунды)Поддержка BLHeliSuite программируемыйЗаводская Версия прошивки: O_H_5_REV16_8.HEXПо умолчанию протокол: DSHOT300
Бортовой SPI ExpressLRS 2,4 GHz приемник
(ELRS версия)
Опция скорости пакета: 25 Гц/50 Гц/150 Гц/250 Гц/500 ГцЧастота RF: 2,4 ГГц
Антенна: SMD антеннаТелеметрия Выходная мощность: <12 дБм
Протокол приемника к полетному контроллеру: CRSF
Можно связать с Happymodel ES24TX , ES24TX Lite, ES24TX Slim и DIY 2,4 ГГц ELRS TX модуль
Бортовой SPI Frsky 2,4 GHz приемник(Frsky версия)
SPI приемникFrsky D8/D16/EU-LBT/, Futaba S-FHSS переключаемый на BetaflightКаналы: 8ch/16ch
Двойная антеннаПри отключении питания ПоддержкаОтсутствие заземления (передатчик и приемник 1 м от земли): 400 м
Цифровая hd-камера CaddxFPV Nebula Nano Kit
(Цифровая версия HD)
Вес (камера в комплекте]: 24 г
Антенна: 2,3 г
Размеры: Vista Kit 30 × 29 × 13 мм
Камера 14 × 14 × 21 мм
Рабочая частота: 5,725-5,850 ГГц
Мощность передатчика [EIRP]: FCC/SRRC/MIC:<30dBm
CE по уровню поверхности:<14dBm
Min.latencylend-to-end) 720p 60 кадров в секунду: 32 мс
Макс. Дальность передачи FcC/SRRC: 4 км
CE: 0,7 км
Lnput мощность: 7,4-26,4 в
Выходная мощность: 25 МВт/200 мВт/500 МВт/700 мВт
Очки: работа с очками DJl
Камера
Сенсор: 1/3 ”CMOS
Объектив: 2,1 мм, f/2,1
Затвора: прокатки
ShutterFOV: 142 °(D);122 °(H);75 °(V)
LHCP антенна
Caddx ANT 1200tvl камера
(Аналог версия)
Датчик изображения: 1/3 "cmos-сенсор
Горизонтальное разрешение: 1200 ТВЛ
ТВ-система: NTSC или PAL
Изображение: 16:9 или 4:3
Синхронизация: внутренний
Электронный затвор: PAL: 1/50 ~ 100000; NTSC: 1/60 ~ 100000
Соотношение S/N: >52 дБ (AGC OFF)
Видеовыход: полный видеосигнал
Объектив: 1,8 мм
Мин. Освещение: 0.001Lux@F1.2
Автоматическое управление усилением: есть
BLC: Да
WDR (широкий динамический диапазон): Глобальный WDR (широкий динамический диапазон)
ДНР: 3D ДНР
Размеры: 14*14 мм (с кронштейном до 19*19 мм)
Широкий вход питания: постоянный ток 3,7-18 в
Рабочая температура: -20℃~ + 60℃
Вес: 2 г (Н. В.)
OVX303 5,8 ГГц VTX
(Аналог версия)
Модель: OVX303
Частота: 5,8G 40CH
Передающая Мощность: 0/RCE/25 МВт/100 мВт/300 мВт
Источник питания: 5 В постоянного тока
Ток (5 В): <650 мА (300 МВт)
Вес: 1,5 г без антенны
