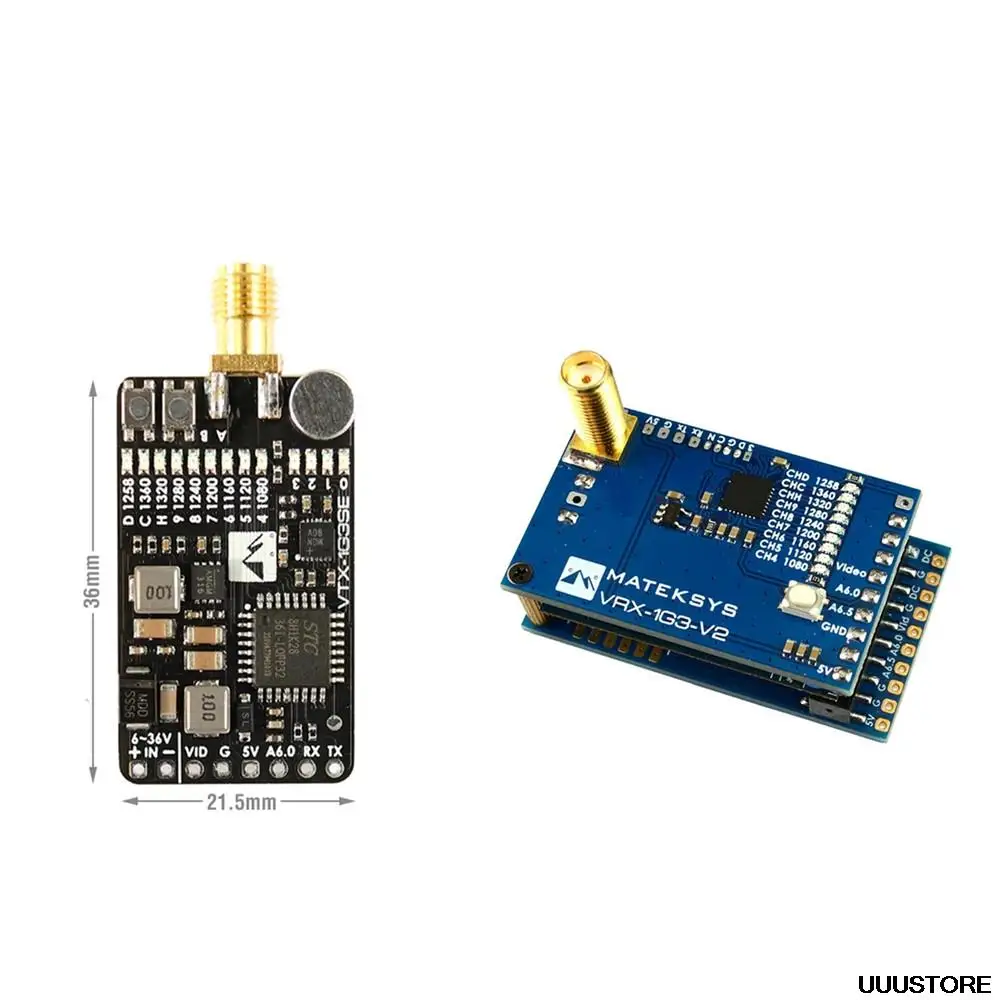

MATEK Systems VTX-1G3-9 1,2 ГГц 1,3 9CH международной сгиба листов INTL версия FPV видео передатчик с VRX-1G3-V2 1,2/1,3 ГГц 9CH см ширина ремешка FPV видео приемник
Описание:
Бренд: Matek System
Модель: VTX-1G3-9, VRX-1G3-V2
Товар: передатчик FPV с приемником FPV

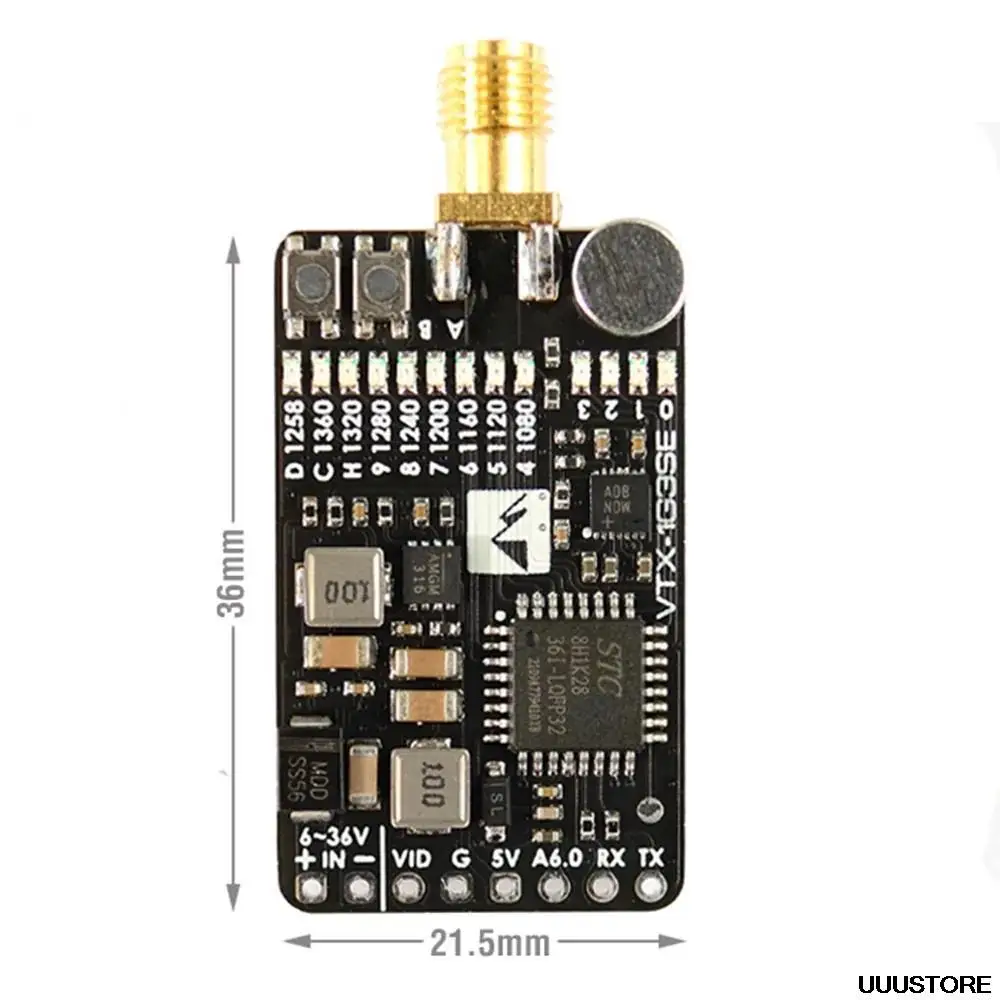

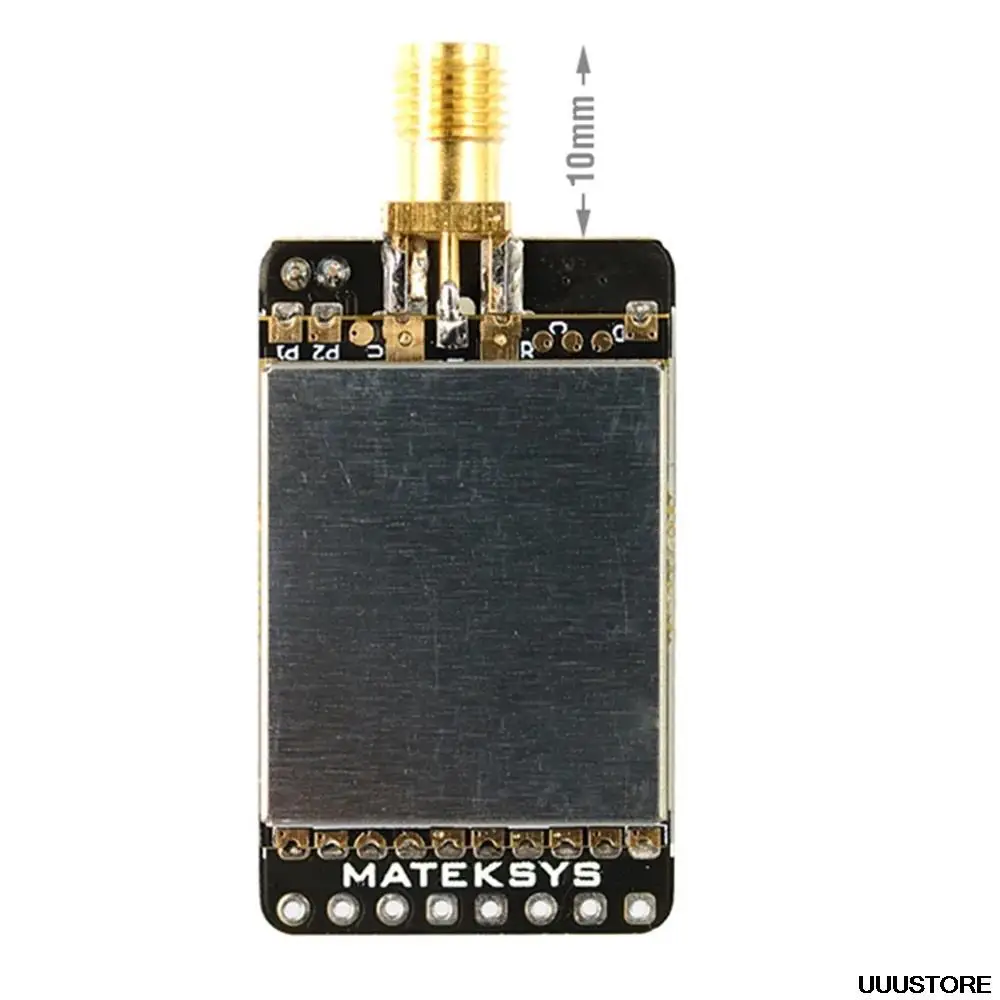

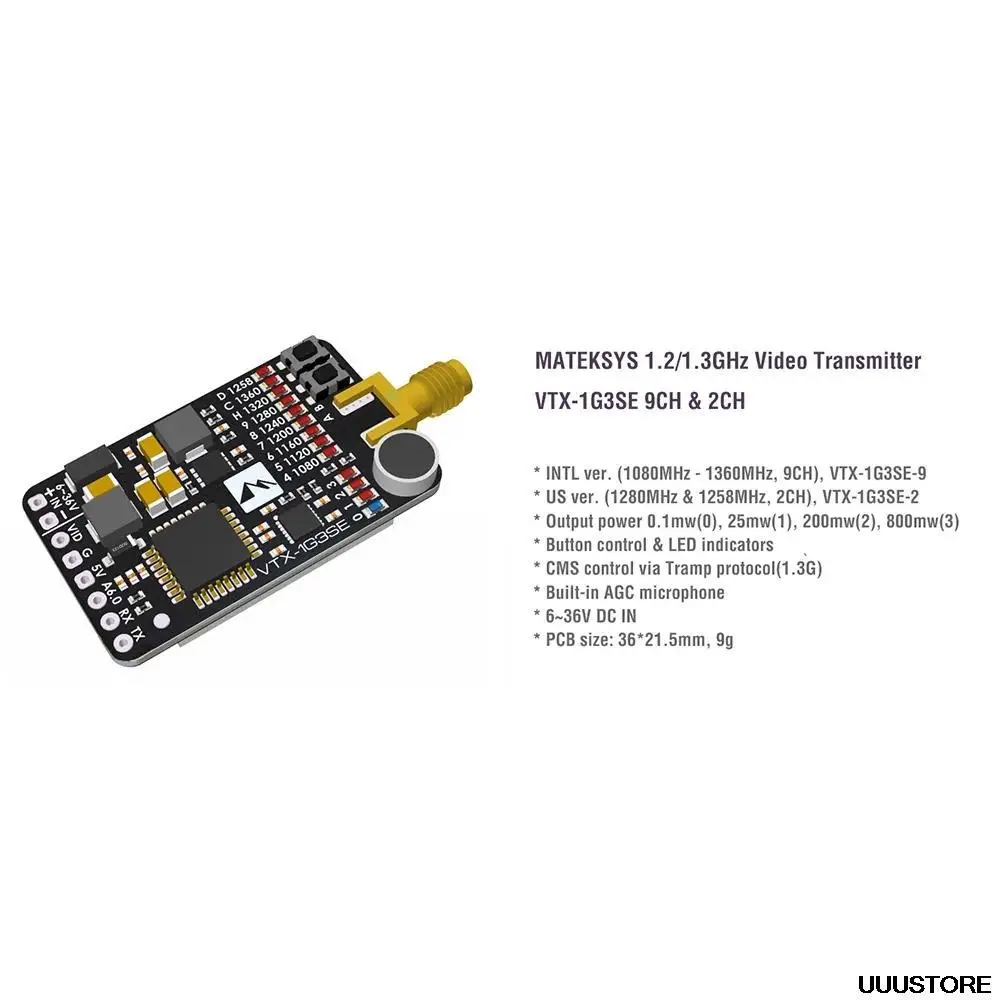

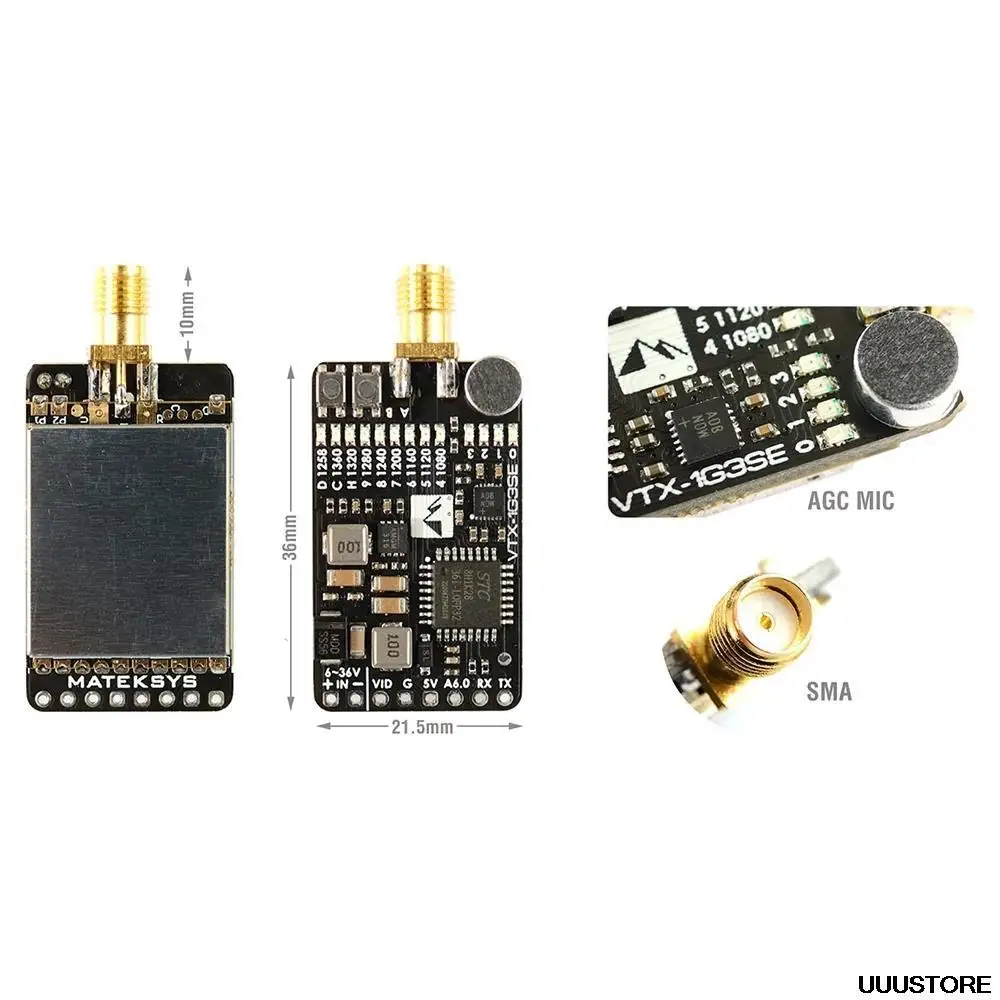

VTX-1G3-9 FPV видео передатчикОсобенности и характеристики
Мощность Потребляемая мощность: 40mA (0,1 МВт), 110mA(25 МВт), 150mA(200 МВт), 250mA(800 МВт) @ 12 В
Формат видео: NTSC или PAL
Аудионоситель: 6,5 МГц и 6,0 МГц, встроенный микрофон на 6,5 МГц
Разъем RF: SMA
Вес: 9 г (w/o antanna)
Размер: плата 36*21,5 мм
9CH_INTL версия (1080,1120,1160,1200,1240,1280,1320,1360,1258 МГц), VTX-1G3SE-9
Мощность RF: 0,1 МВт (0, режим питья), 25 МВт (1), 200 мВт (2), 800 МВт (3)
CMS управление через протокол Tramp вариант для 1,3G
Кнопка управления и светодиодный индикатор
Встроенный микрофон AGC
6-36 В постоянного тока (2-8S LiPo)
Прокладки
+ Вход в: 6-36 В постоянного тока с защитой от обратной полярности
VID: видео вход
G: земля
5 В: выход встроенного регулятора, Максимальная нагрузка 1.5A на этой прокладке
A6.0: Аудио 6,0 МГц вход
RX: управление CMS через протокол Tramp
TX & RX: UART для обновления прошивки
Настройки
Пресс кнопка-для того, чтобы выбрать RF выход уровней, 0 (синий светодиодный) = 0,1 МВт pitmode, 1 = 25 МВт. 2 = 200 МВт, 3 = 800 МВт
Нажмите и удерживайте кнопку-B в течение 2 секунд для ввода настройки частоты. Светодиодный индикатор частоты мигает
Нажмите кнопку-B, чтобы выбрать частоту (только 1258 и 1280 могут быть выбраны в версии US 2CH)
Когда светодиодный индикатор мигает на новой частоте, на этой частоте нет радиочастотного выхода.
Новая частота и выход будут включены, если кнопка не будет работать в течение 3 секунд
Управление CMS
Подключите «RX» к любому запасному UART-TX контроллера полета, включите «протокол VTX(Tramp)» на соответствующем UART.
Скопируйте и вставьте следующую команду в CLI BF4.1 или более позднюю версию
Vtxtable bands 2
Каналы vtxtable 8
Vtxtable band 1 1G3_A 1080 1120 1160 1200 1240 1280 1320 1360
Vtxtable band 2 1G3_B B 1080 1120 1160 1200 1258 1280 1320 1360
Vtxtable powerlevels 3
Vtxtable powervalues 25 200 800
Vtxtable powerlabels 25 200 800
Когда управление CMS включено, управление кнопками будет отменено.
Только 1258 и 1280 могут быть включены с помощью управления CMS на 2CH версии.
INAV не поддерживает управление CMS 1,3G через протокол Tamp.

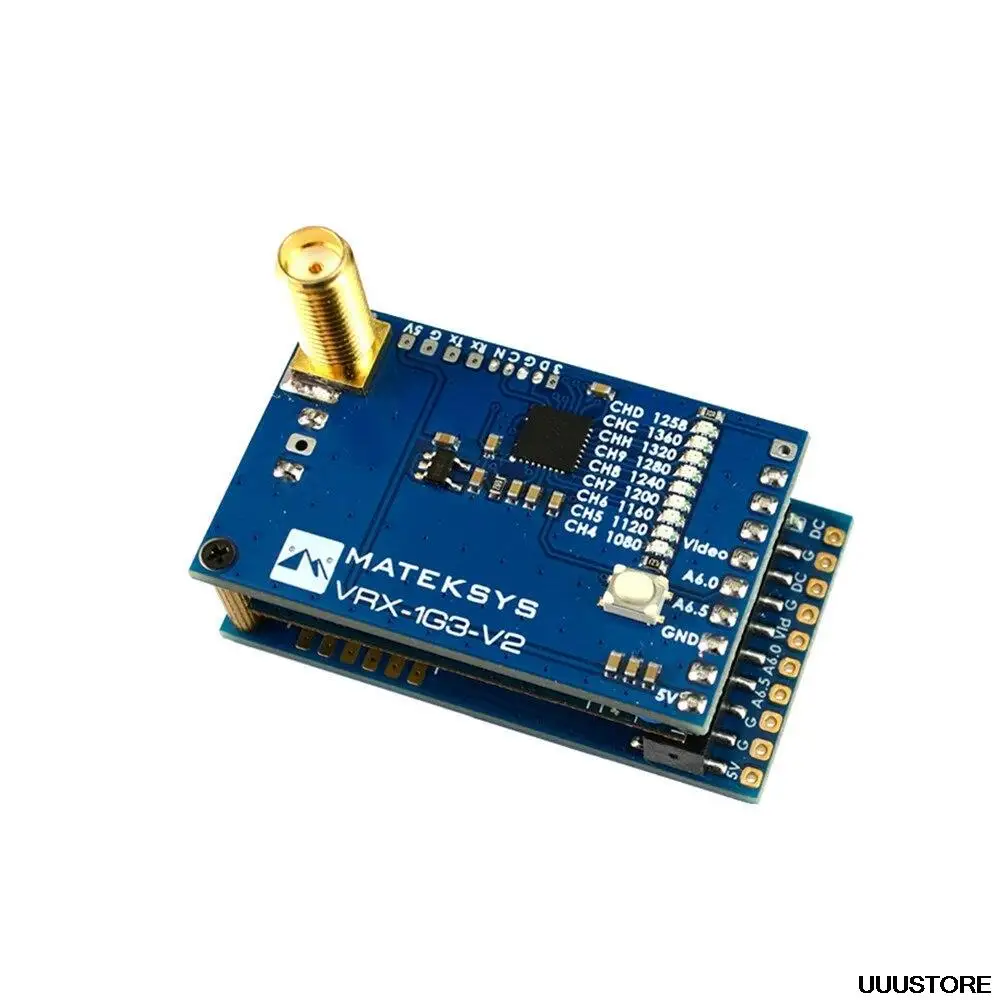

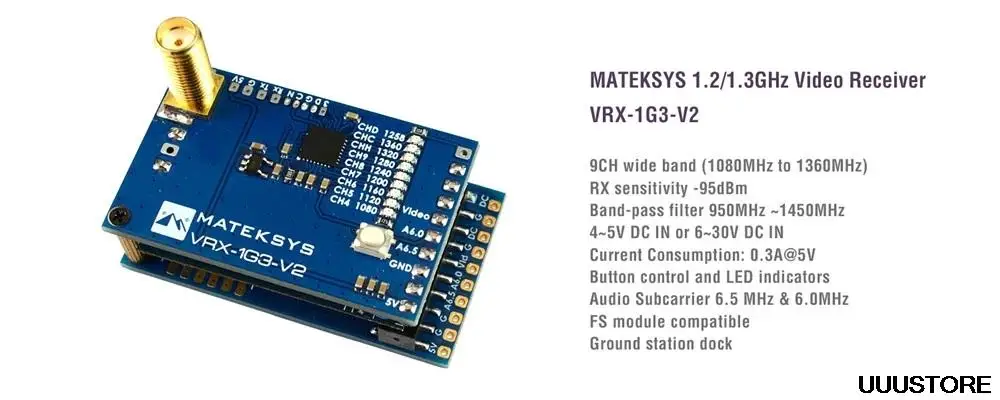

VRX-1G3-V2 Особенности и характеристики видеоприемника:
Частота приема: 9 каналов (от 1080 МГц до 1360 МГц)
Чувствительность RX: -95dBm
Ленточный фильтр 950 МГц ~ 1450 МГц
Два варианта ввода: 4 ~ 5 в через контакты или 6-30 в через "DC" pad на VRX-DK
Кнопка управления и светодиодный индикатор
VRX-DK входное напряжение 6 ~ 30 В ("DC" pad)
VRX-DK регулятор ток на выходе: 5 В пост 2.5A
Потребляемый ток: 0.3A @ 5V
Формат видео: NTSC или PAL
Сопротивление видеовыхода: 75Ω, Typ.
Частота передачи аудио: 6,5 МГц и 6,0 МГц
ANT. Входное сопротивление: 50Ω, Typ.
Разъем RF: SMA
2,54 мм контакты и размер PCB совместимы с модулем FS
5 контактов (5 В, Gnd, A6.5, A6.0, видео) работает с FS dock
Вес: 12 г (w/o dock), 19 г (w/ dock)
Размер: плата 43*27 мм
Настройки
Нажмите и удерживайте кнопку 2 секунды, чтобы войти в настройку частоты. Светодиодный индикатор частоты мигает.
Нажмите кнопку, чтобы выбрать частоту.
Когда светодиодный индикатор мигает на новой частоте, на этой частоте светодиодный индикатор enab.
Новая частота будет сохранена, если кнопка не будет работать в течение 3 секунд.
Посылка в комплекте
1x 1,2/1,3G видео передатчик VTX-1G3SE-9(INTL версия)

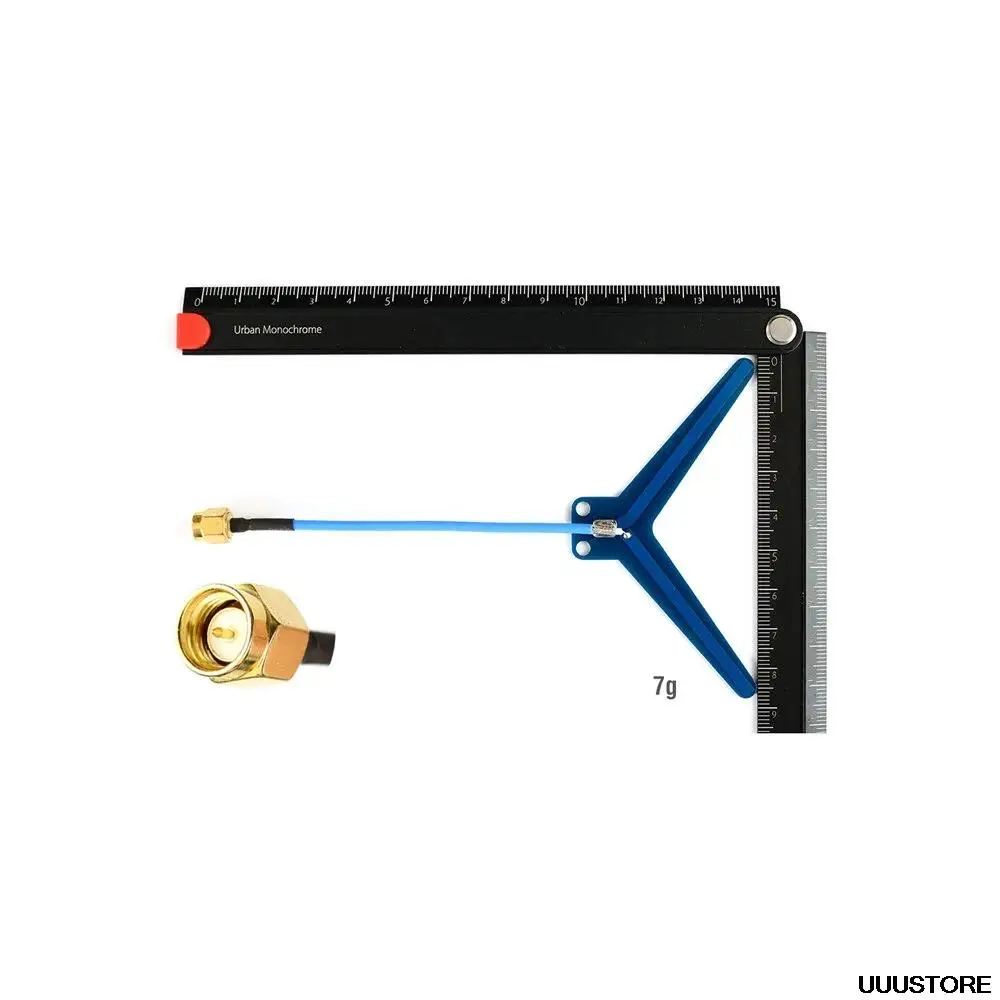

1x Dipole antenna_SMA, центр freq 1240 МГц
1x 1,2/1,3G видео приемник VRX-1G3-V2
1x VRX-DK
1x Dipole antenna_SMA, центр freq 1240 МГц
