Мини-версия XH-M311, плата цифрового аудиоусилителя TPA3118, класс D Модуль усилителя мощности звука, моно, 60 Вт, 3 А, 10-24 В постоянного тока

Описание:

Модель продукта: XH-M311

Тип усиления: Класс D

Тип чипа: TPA3118

Эффективность работы: 93%

Напряжение источника питания: 10-24 В постоянного тока

Входной ток: рекомендуется 3 А

Выходная мощность: 60 Вт

Диапазон частотной характеристики: 35 гц-88 кГц

Количество каналов: 1

Диапазон импеданса: 2-6 Ом

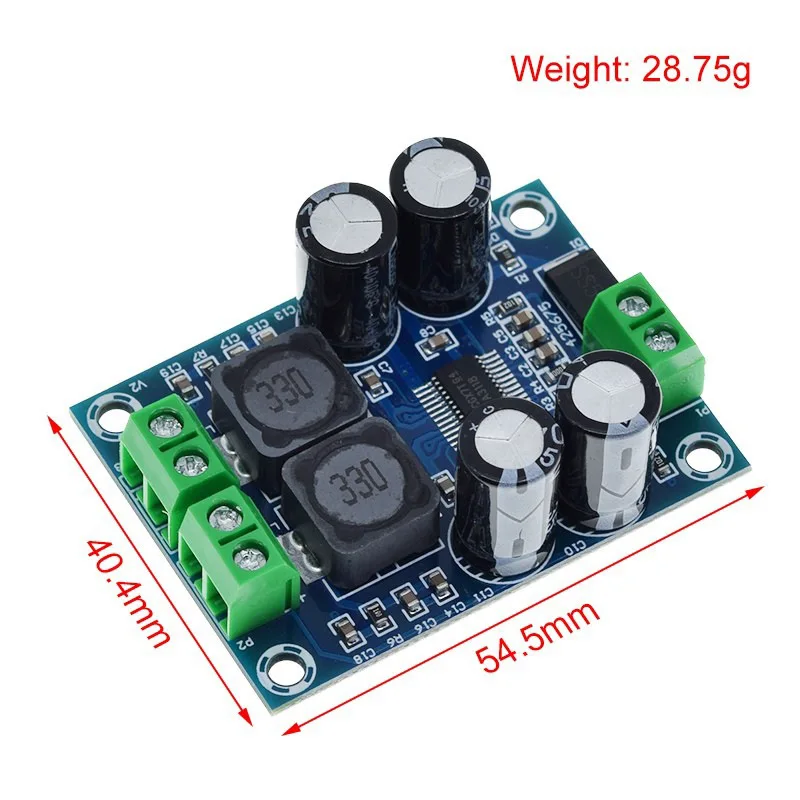

Размер: 55*40*15 мм

Характеристики:

В этой модели используется TI TPA3118 в качестве основного чипа,

Широкий диапазон источника питания до 10

-24 В, в корпусе источника питания 24 В

Максимальная мощность динамика 2 Ом под нагрузкой составляет 60 Вт,

Схема добычи.

С режимом PBTL, низким сопротивлением, высокой мощностью и большим внутренним сопротивлением

Динамики можно подключить параллельно для достижения высокой выходной мощности

.

Устройство TPA3118-Q1

Напряжение, пониженное напряжение и неисправности постоянного тока обеспечивают комплексную защиту

В случае перегрузки устройство сообщает о неисправности обработке

Устройство, чтобы избежать повреждения!

Посылка

1 Плата усилителя

Примечания:

1. Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Мы гарантируем, что модель реального изделия не отличается от представленной на фото.

2. Из-за ручного измерения и различных методов измерения допускается погрешность в 1-3 мм. Спасибо!
