4 в 1 тестерл поддержка TVI CVI AHD аналоговый CVBS тестирование камеры, VGA видео сигнал вход, HDMI1.0 вход сигнала, RS485 поиск данных, тестирование кабеля, светодиодная лампа и т. Д.;
Описание продукта:
Новый коаксиальный тестер HD разработан для установки на месте и обслуживания HD коаксиальной камеры, как TVI,CVI, AHD, аналоговый, CVBS. Он также предоставляет множество полезных функций, таких как видео-дисплей, Управление PTZ, выходная мощность DC12V, аудио-тест, генератор изображений, вход видеосигнала VGA, вход сигнала HDMI1.0, поиск данных RS485, тестирование кабеля, высокоточный цифровой мультиметр, светодиодная лампа и т. Д.
Основные характеристики
* Встроенный в высоком разрешении 5,0 дюйма 800 (RGB) x480 широкоугольный дисплей,
* Поддержка стандартного видеосигнала PAL/NTSC. CVBS тестирования.
* Контроллер PTZ
Поддержка протокола управления Pelco-D / P PTZ и т. д., через интерфейс RS485, пользователь может контролировать PTZ вверх, вниз, влево, вправо вращение, и регулировать один зум машины, фокус, размер апертуры.
* Генератор изображений
Мультиформатный видеовыход порт генератор изображений, отправка различных стандартных (например, PAL, NTSC) цветовых графических разделов
* 12 в 1 а выходная мощность
Питание камеры с 12 В постоянного тока (1 а) от тестера.
* Аудио тестирования
Проверьте аудиовход с устройств звукоснимателя. Подключите тестер и звукосниматель к аудиокабелю.
* Улучшение волоконно оптический кабель тесты
UTP кабель, телефонный кабель и т. Д. Заказ и подключение тест, может сохранить отчет тестирования

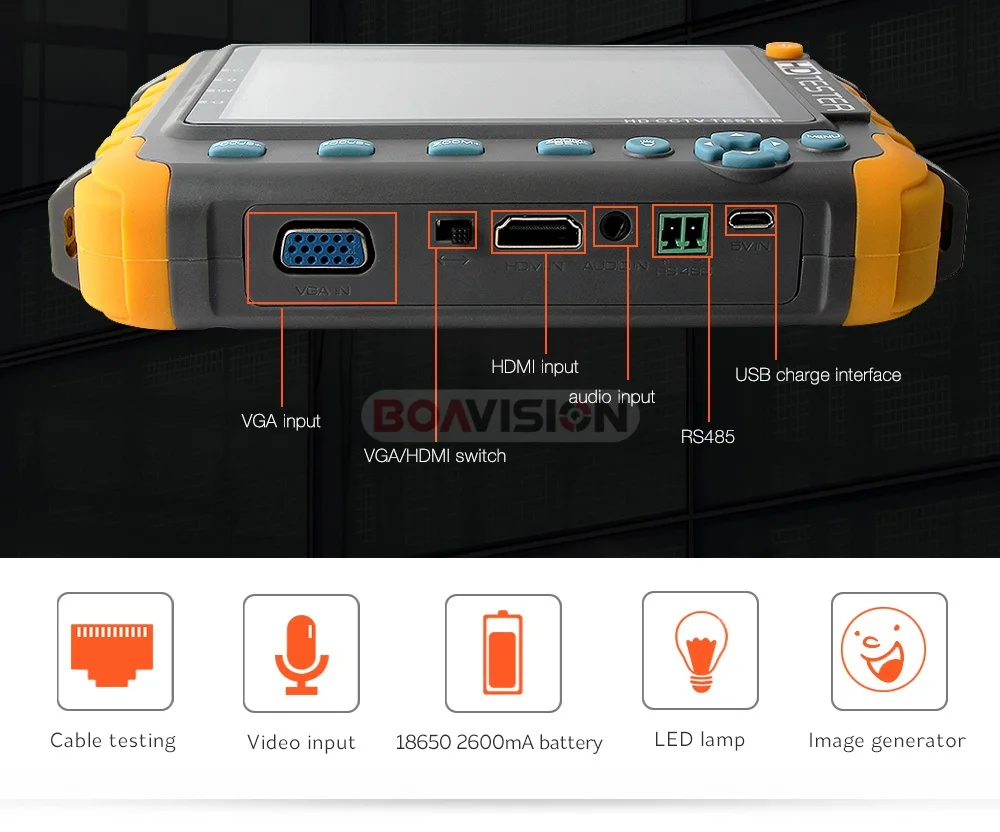

* Вход VGA/HDMI
Поддержка видео входа 1920X1080VGA/HDMI 1,0, HDMI или VGA опционально через коммутатор.
* TVI Тест камеры
HD TVI тестирование видеонаблюдения, поддержка5MP 25,30fps,8MP(4K) 15fps. При входе сигнала TVI тестер будет отображать изображение камеры HD TVI.
* CVI камера тест
HD TVI тестирование видеонаблюдения, поддержка5MP 25,30fps,8MP(4K)15fps. При входе сигнала TVI тестер будет отображать изображение камеры HD TVI.
• Аналоговая камера высокого разрешения тест
Тестирование HD видео наблюдения, Поддержка версии AHD 2,0,5MP25,30fps,8MP(4K)15fps. При входном сигнале AHD тестер будет отображать изображение AHD камеры.
• Светодиодная лампа
Это полезно для инженера для установки и обслуживания системы безопасности в ночное время. Светодиодная кнопка включения/выключения, простая в эксплуатации.
Спецификация
Модель
MATC-IV8W
ЖК-экран
5,0 дюйма TFT-LCD, разрешение 800(RGB)x 480
Видеоиспытаний
NTSC/PAL (автоматическая адаптация)
С ЖК-дисплеем регулировки
Яркость, контрастность, насыщенность регулируется
Видео вход/выход
1 канал BNC вход и 1 канал BNC выход
VGA/HDMI вход
Максимальная поддержка видеовхода 1920X1080
Контроллер PTZ
Поддержка RS485
Протокола PTZ
Совместим с PELCO-D/P,
Скорость передачи данных
Скорость передачи: 600,1200, 2400, 4800, 9600, 14400bps
Генератор цветных полос
Поддержка обоих форматов PAL / NTSC со стандартным цветовым индикатором
(Красный, зеленый, синий, белый, черный, серый) и тестирование вывода изображения
Кабель UTP тест
Отображение состояния подключения кабеля UTP, тип кабеля и
Последовательность проводов, а также считывание номера тестового ящика.
DC12V выходная мощность
Выход DC12V1A мощность для камеры
Аудио вход
1 канальный вход аудио сигнала
Коаксиальный кабель HD
TVI тест
1 канальный TVI вход (BNC интерфейс),
Поддержка 720p 25 / 30 / 50 / 60fps, 1080p 25 / 30fps,5MP 25 / 30fps (кадров/сек/8MP(4K)15fps
CVI тест
1 канальный TVI вход (BNC интерфейс),
Поддержка 720p 25 / 30 / 50 / 60fps, 1080p 25 / 30fps,5MP 25 / 30fps/8MP(4K)15fps
Аналоговая камера высокого разрешения тест
1 канал AHD вход (BNC интерфейс),
Поддержка версии AHD 2,0, 720p 25 / 30fps, 1080p 25 / 30fps,5MP 25 / 30fps/8MP(4K)15fps
Мощность
Адаптер питания
5 в пост. Тока (1,5 А)
Батарея
Встроенный аккумулятор 18650 2600mA X 2,
После зарядки 3-4 часа, время работы длится 11 часов
Общие
Язык
На английском и китайском языках опционально
Рабочая влажность:
30%-90%

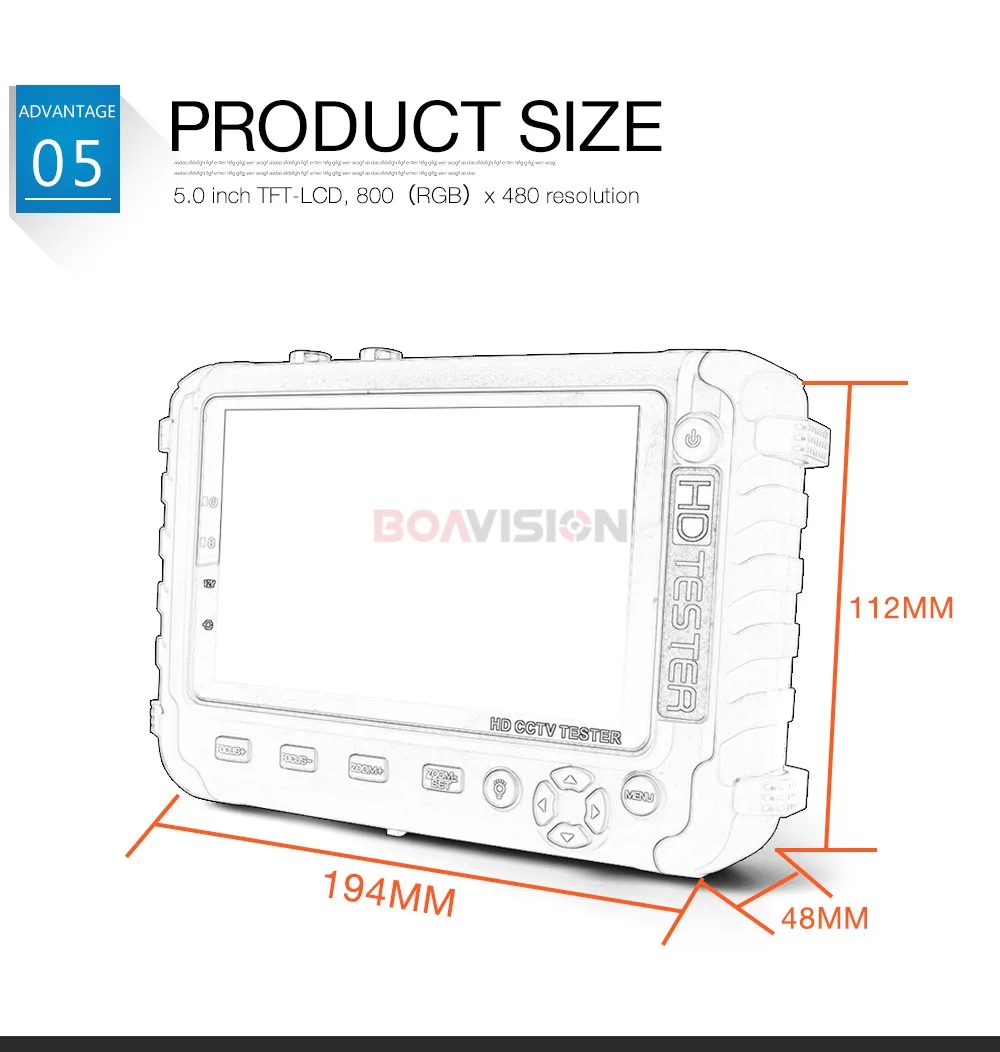

Измерение
194 мм x 112 мм x 48 мм/540

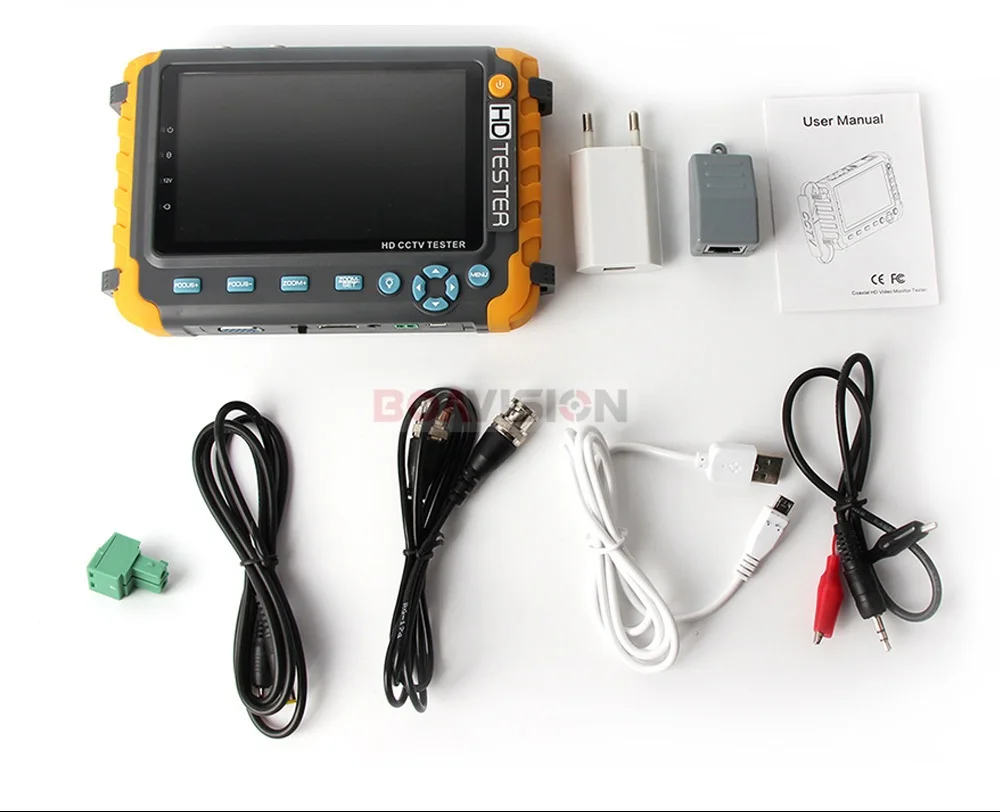

Упаковочный лист
1 * HD 5MP коаксиальный тестер
1 * Адаптер DC5V 1.5A (С USB кабелем)
2 * международный стандарт 18650 2600ma батарея
1 * кабель с байонетным коаксиальным разъемом
1 * RS485 разъем
1 * кабель преобразования выходной мощности
1 * аудио кабель
1 * ремешок
1 * сумка для инструмента
1 * Инструкция по эксплуатации
