Отличное решение для замены старого Hi-Fi усилителя!
Набор предназначен для обучения радиолюбителей навыкам пайки, чтения схем и практической настройки собранных устройств.
Набор позволяет радиолюбителю понять, как работает усилитель низкой частоты на транзисторах.
Набор поставляется в комплекте со всеми необходимыми компонентами для сборки. В конце увлекательной сборки вы получаете законченное устройство с полезным функционалом.
Устройство базируется на схемном решении "ROD ELLIOTT P3A AMPLIFIER". В схеме введено автосмещение, благодаря чему не требуется выставлять токи покоя транзисторов.
Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.
Технические характеристики
Напряжение питания, В (двуполярное): 12-50
Ток потребления, А: 5
Максимальная выходная мощность, Вт: 200
Сопротивление подключаемой нагрузки, Ом: 2-16
Коэффициент не линейных искажений, THD %: 0,009
Коэффициент шума, не хуже, дБ: 95
Диапазон воспроизводимых частот, Гц: 15 … 25000
Коэффициент усиления по напряжению: 34
Габаритные размеры модуля, мм: 135х65x55
Вес: 400
Инструкция
Особенности
Оригинальные транзисторы
Не требует настройки после сборки
Комплект поставки

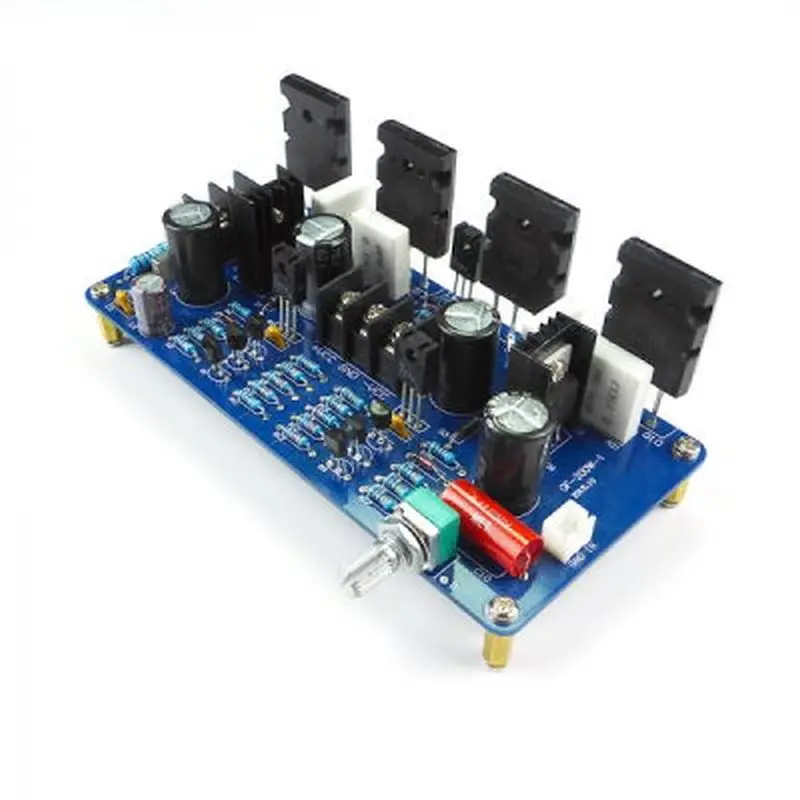

Печатная плата - 1 шт.
Комплект электронных компонентов (форм фактор конденсатора 0,47 мкФ может отличаться от конденсатора на фото) - 1 шт.
Комплект гаек М3х5 - 8 шт.
Комплект втулок с внутренней резьбой М3 - 4 шт.
Инструкция - 1 шт.
Что потребуется для сборки
Паяльник
Припой
Бокорезы
