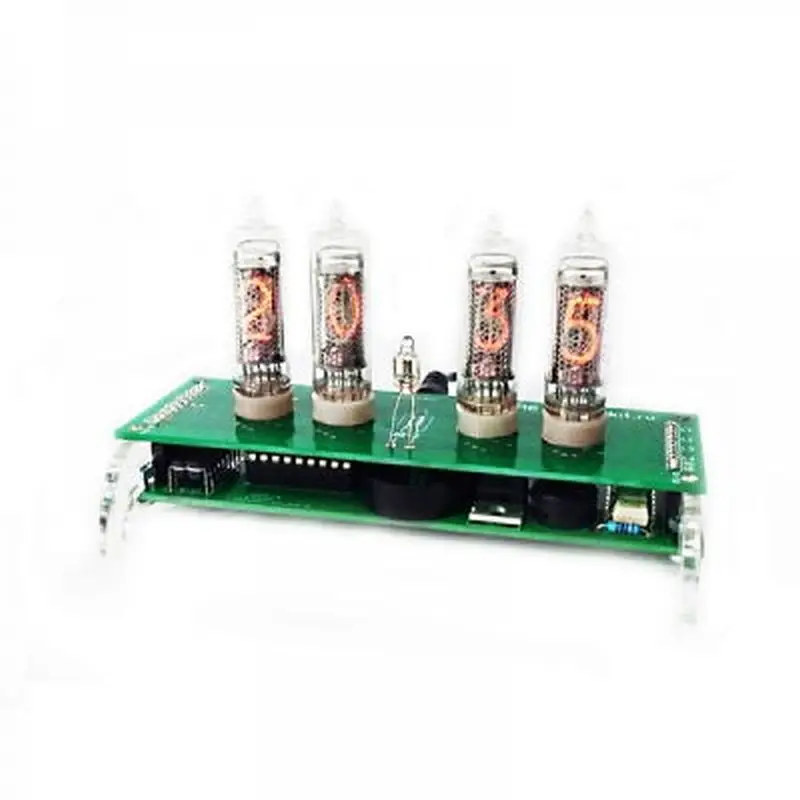

Набор для сборки часов на лампах ИН-16 представляет собой конструктор для сборки ламповых часов на газоразрядных индикаторах. Часы оснащены будильником и имеют энергонезависимую память. Набор включает в себя платы и полный набор компонентов для сборки (поставляется в комплекте с радиолампами). В конце увлекательной сборки вы получаете готовое изделие, которое будет радовать вас теплым ламповым светом.
Набор предназначен для обучения навыкам пайки, чтения схем и практической настройки собранных устройств, позволяет радиолюбителю понять, как работает микроконтроллер. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.
Изделие напоминает набор NM14. Но отличие все же есть индикаторы ИН-16 более компактен и имеют правильную цифру 5.
Технические характеристики
Напряжение питания, В: 5
Формат отображения времени: 24:00
Ток потребления, мА: 200
Габаритные размеры модуля, мм: 116х38x70
Вес: 150 г
Инструкция
Особенности
Режим антиотравления катода (перед сменой минут происходит быстрый перебор всех цифр во всех лампах)
Будильник
Дополнительная информация
Газоразрядные индикаторы ИН-16 производились в прошлом веке и использовались для отображения информации (цифровой, символьной), на основе тлеющего разряда. В настоящее время данные лампы используются для создания часов.
Часы оснащены будильником.
Часы имеют энергонезависимую память - в комплект входит батарейка CR2032.
Управление часами происходит тремя кнопками. С помощью кнопки "функция" происходит перебор режимов. С помощью кнопок "установки значения" происходит смена значения в том или ином режиме.
Кабель питания в комплект не входит.
Конструктивно устройство выполнено на двух печатных платах из фольгированного стеклотекстолита с размерами 116x38 мм. Расстояние между соединенными платами – 11 мм. Монтируйте компоненты на высоту до 10 мм. Отдельное внимание уделите размерам полярных конденсаторов. Для «стройного» монтажа индикаторных ламп между выводами ИН-14 воткните две спички. Гребенка штырей на плате индикаторов монтируется со стороны дорожек (паяем штыри, затем сдвигаем пластиковую «обойму» к плате).
Раз в минуту, когда происходит смена знака включается режим антиотравления катода ламп. В этот момент происходит перебор всех знаков в каждом индикаторе, что делает работу часов еще более эффектнее.
Комплект поставки
Индикаторы ИН-16 - 4 шт.
Комплект электронных компонентов - 1 шт.
Печатная плата - 2 шт.
Инструкция - 1 шт.
