【Введение продукта 】

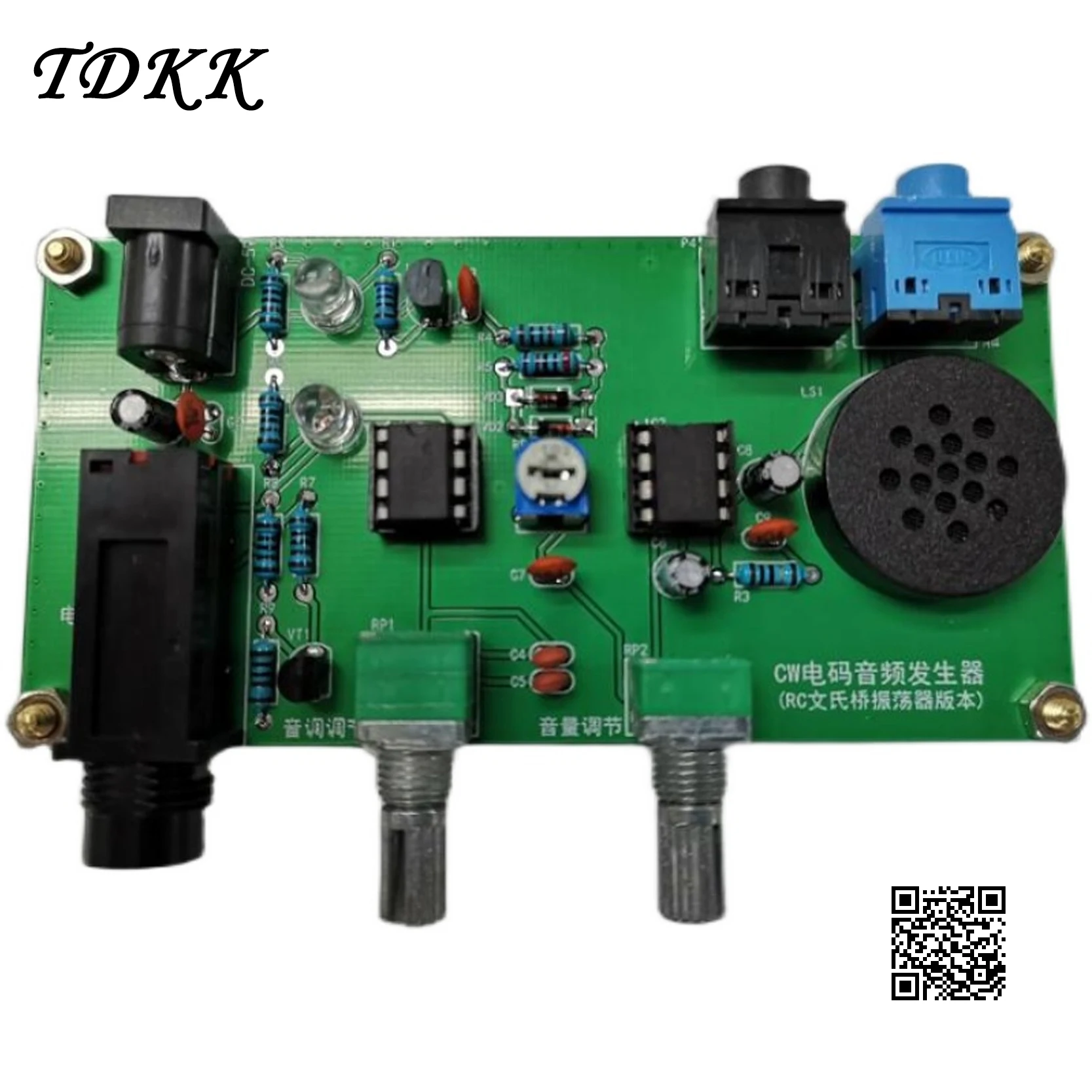

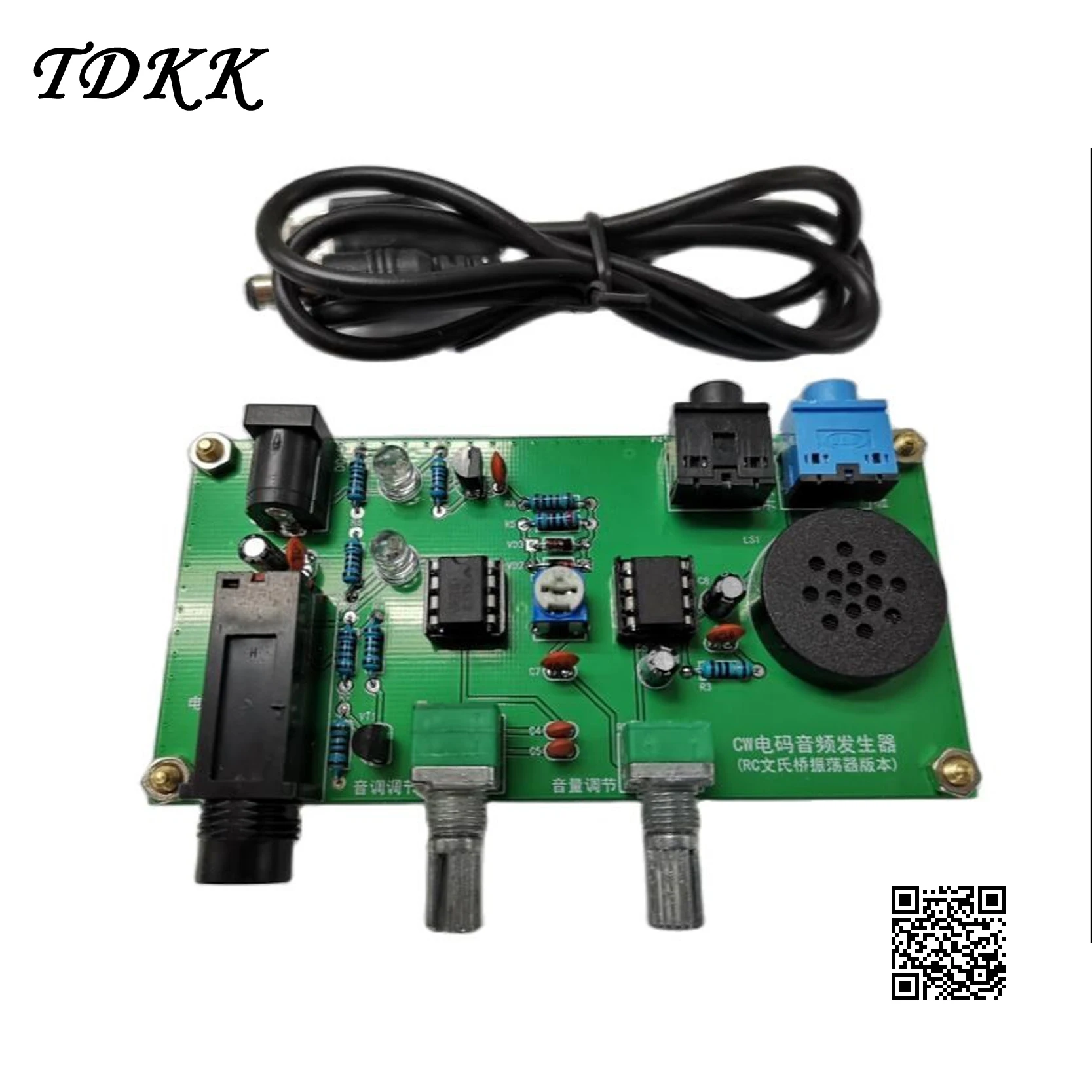

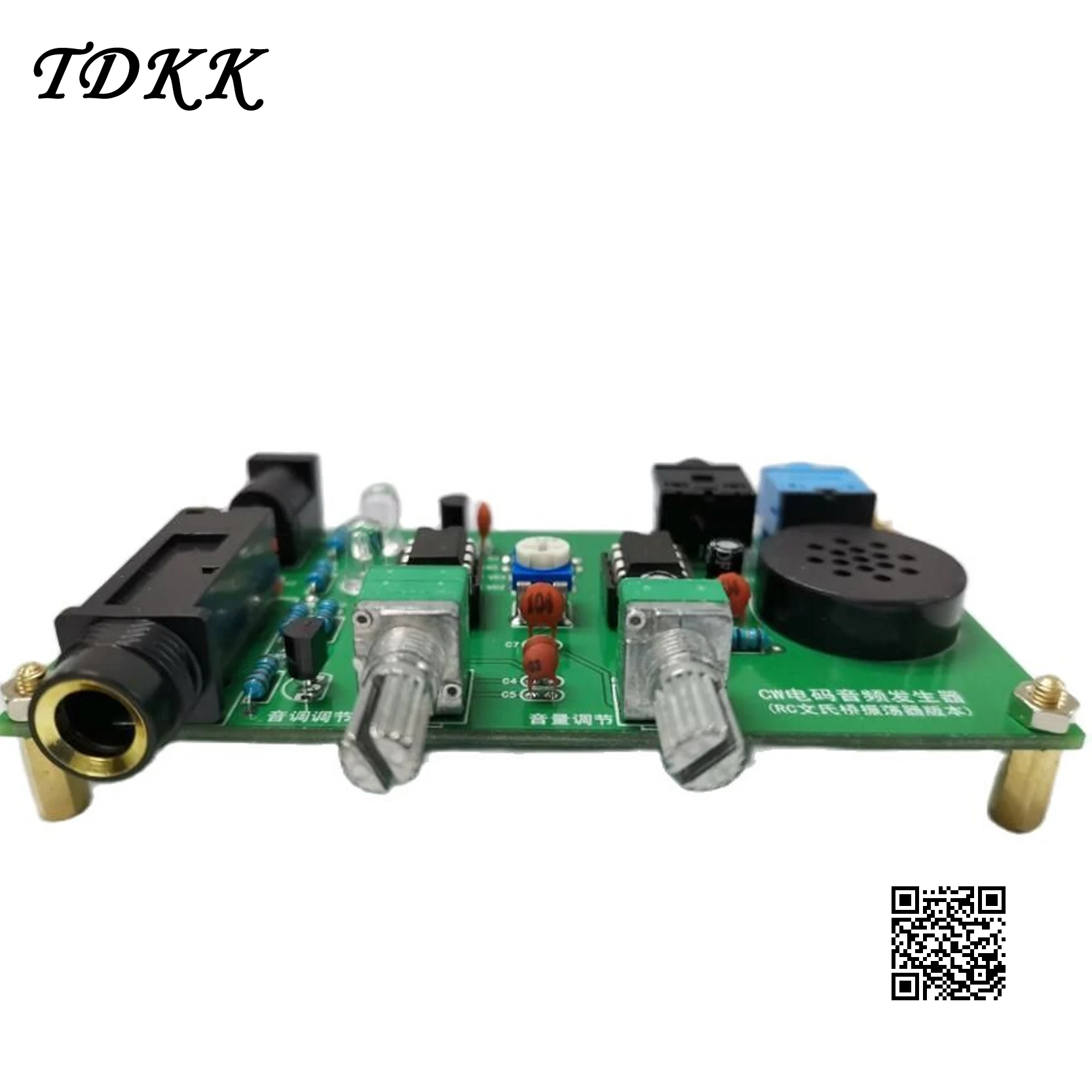

Звуковой генератор CWCode set-это набор, разработанный проектной командой модуля Mengtong для любительских радио и энтузиастов электронного производства. В наборе используются генераторы Вентури для бриджиллатора в качестве схемы генерации звука, а затем выводятся на бортовой динамик Или гарнитура с помощью аудиоусилителя, можно регулировать громкость и тон аудиовыхода, также предусмотрен выходной порт переключателя уровня для радиосвязи. В комплекте используются полностью дискретные компоненты, простая сварка, подходит для начинающих электронных Сварка.
【Основные характеристики 】

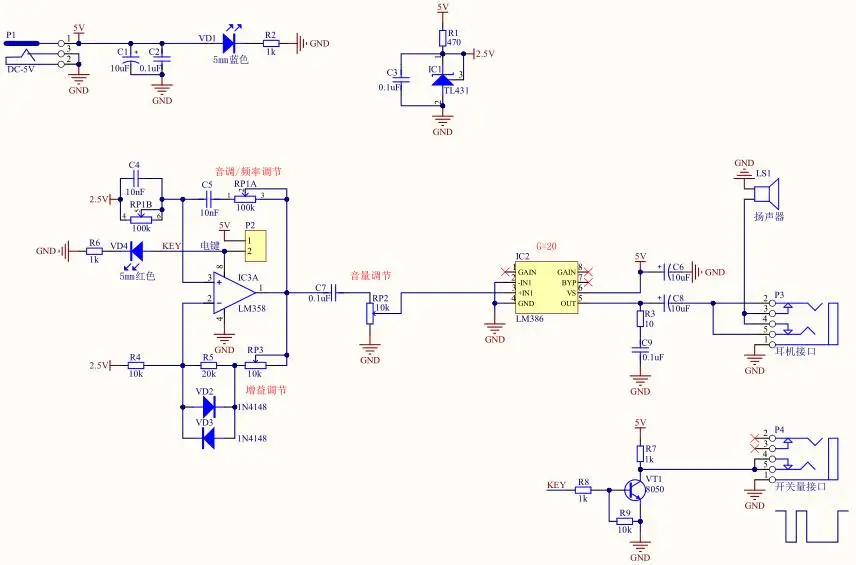

Схема находится в соответствующей папке, пожалуйста, проверьте для себя. Индикатор питания VD1, включается при включении питания. TL431Three терминал интегрированный регулятор напряжения чип, внутренний benchmark2.5V, потому что операционный усилитель использует один источник питания, поэтому вход needsVCC/2напряжение гарантирует смещение. RP1byRCThe регулятор осциллятора, регулятор частоты осцилляционного сигнала может быть изменен. Vd4означает Для keying, ключ подключен к источнику питания конца осциллятора, нажмите клавишу для включения на op amp, после того, как колебание установлено, он отправляется на более поздний этап для усиления. R4,R5, rp3представляют собой отрицательные отзывы о цепи регулирования, adjustRP3Adjustable op amp усиление, предлагается Увеличить его соответствующим образом, когда нет осциллятора RP3. VD2, vd3это стабильная схема амплитуды, убедитесь, что коэффициент усиления не слишком велик, чтобы вызвать искажение формы волны. RP2Adjust для громкости, lm386отвечает за усиление осциллирующего сигнала, C8Is выходной конденсатор сигнала. S8050It отвечает за преобразование сигнала переключателя в распознанный сигнал От радиостанции. Выход-это квадратная волна, она низкая, когда нажата клавиша, отпустите клавишу высокой. Проверьте после того, как welding2.5VIs корректный конец, является индикаторным светильник нормальным при нажатии кнопки. В состоянии по умолчанию, рог будет иметь s светильник фонового шума, это нормально.
【Инструкции по сварке 】
1. Обратитесь к оригинальному списку, инвентаризации оригинальных устройств. Подготовьте электрический утюг, паяльный провод, мультиметр и другие инструменты. Структура этого набора относительно проста, все компоненты могут быть сварены перед тестированием мощности.
2. Сварка осуществляется в порядке высоты устройства от низкого до высокого, предложенный заказ: сопротивление-> диод-> безэлектродная емкость-> трубка стабилизатора-> светодиодный-> электролитический конденсатор-> чип-> динамик-> Другие устройства.
3. Сопротивление: нет требования направления для сварки, обратите внимание, чтобы различить значение сопротивления по цветному кольцу.
4. Диод: Номер модели написан на поверхности устройства, требуется направление сварки, устройство с поперечным стержнем является направлением отрицательного полюса, соответствует направлению небольшой горизонтальной полосы печатной платы.
5. Емкость электродов: Нет необходимости в направлении сварки, обратите внимание, чтобы отличить значение емкости в соответствии с маркированным номером. Для example104representative0.1uF
6. Переключатель диода: Номер модели написан на передней части устройства, направление требования во время сварки. Устройство с поперечным стержнем-это направление отрицательного полюса, соответствующее направлению маленького горизонтального стержня печатной платы.
7. Светодиодный: требуется направление сварки, короткая сторона металлического штифта отрицательная. Рекомендуется отрезать ногу перед сваркой.
8. Электролитический конденсатор: Номер модели написан на поверхности устройства, требования к полярности во время сварки, направление устройства с белым стержнем отрицательное, схема направления с белыми тенями является отрицательным.
9. Чип: Номер модели написан на поверхности устройства, требуется направление сварки, сварка firstICSeat, повторная вставка чипа, конец печатной платы с отметкой направления выровнен с отметкой на чипе. Tl431and8050обратите внимание на различие.
10. Динамик: требуется направление сварки, выравнивание знака плюс между компонентом и печатной платой. Обратите внимание на положительные и отрицательные полюсы
11. Другие устройства: DCPower socket, 3,5 мм стерео socket, переменное сопротивление, Медный столб.
【Вопросы, требующие внимания 】
1. Этот комплект соединяет keys6.35mmпередний конец аудиоинтерфейса (левый голосовой тракт), подключается к keying, последний конец (заземляющий терминал) заземление. Подходит только для ручного подключения ключей, нет функции автоматического ключа.
2. Аудиовыход является необязательным, на плате звук динамика без наушников, когда наушники вставляются, колонки выключаются автоматически.

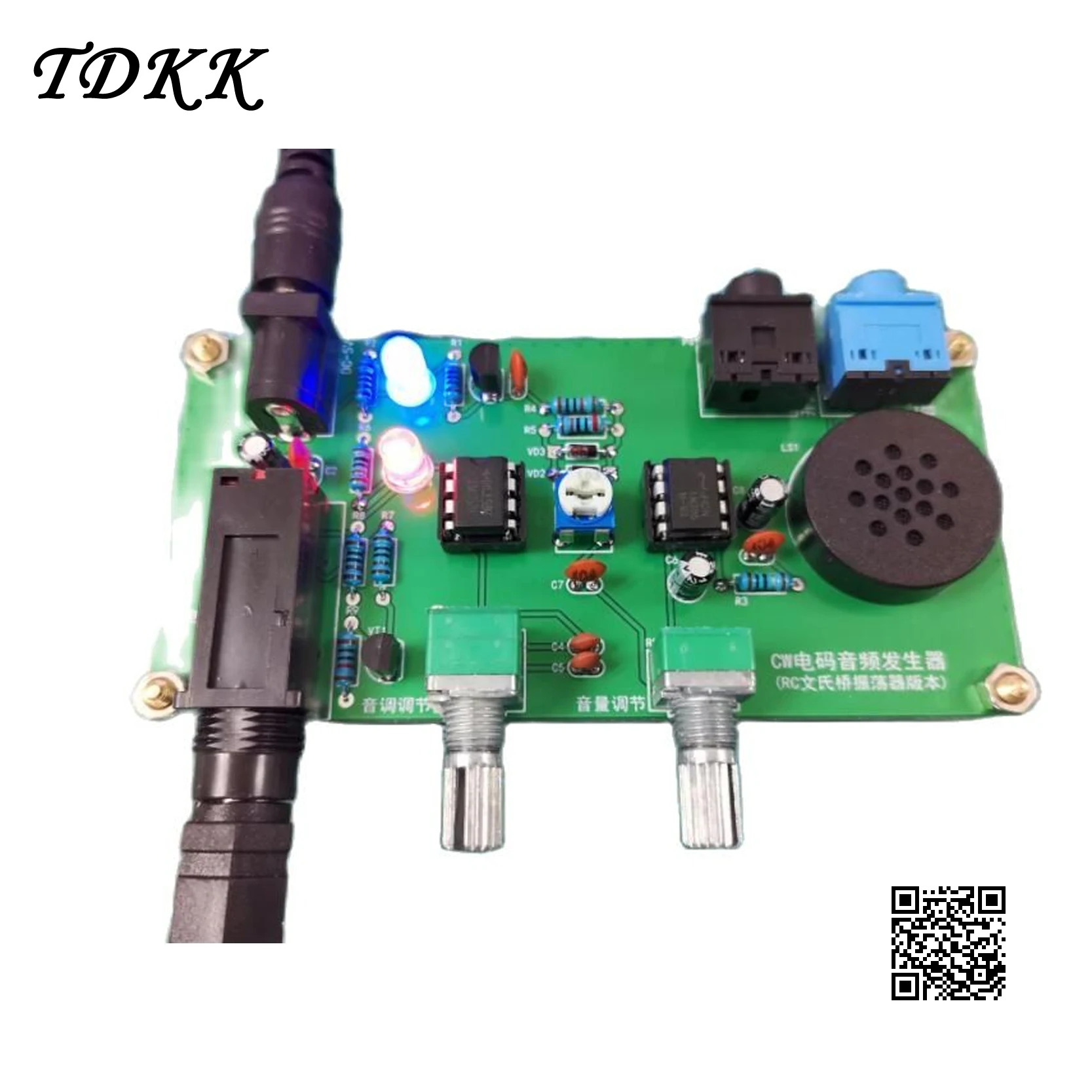

3. Входное напряжение is5V, рекомендуемый источник питания usb. если Входное напряжение слишком высокое, компоненты могут быть повреждены.
4. Этот продукт обслуживает asDIYKit, принцип цепи проверяется фактической сваркой, однако, он не может гарантировать, что у каждого пользователя не будет проблем в процессе сварки и использования, если пользователь не работает в использовании, мы не можем предоставить услуги по диагностике.
【Описание специальной функции 】
Интерфейс переключателя подходит для подключения платы комплекта к радио или компьютеру, рекомендуется подтвердить напряжение питания при подключении. Сигнал комплекта заключается в том, что падающий край является сигналом keying.
