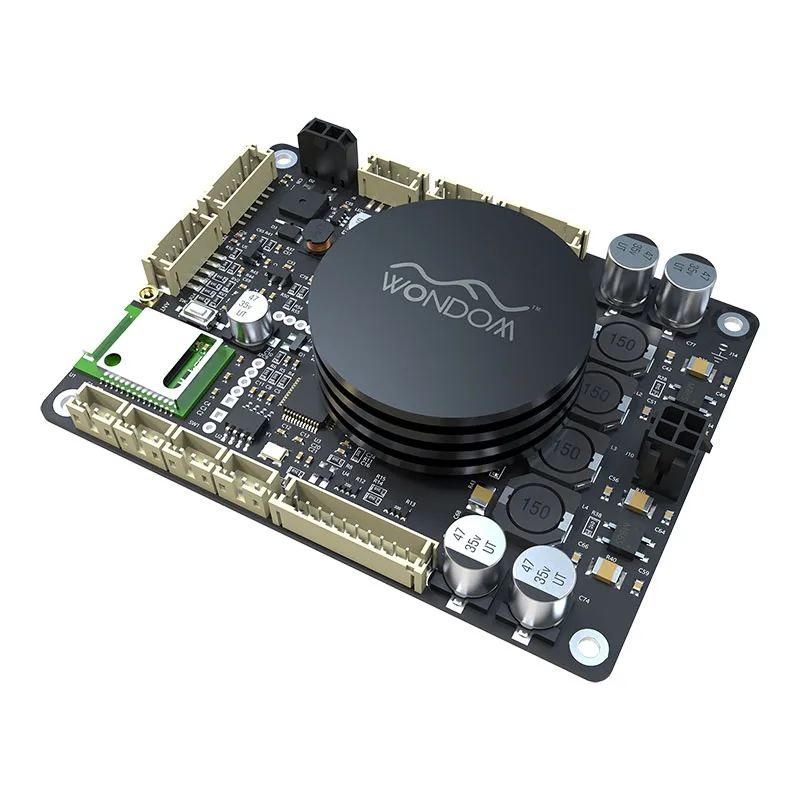

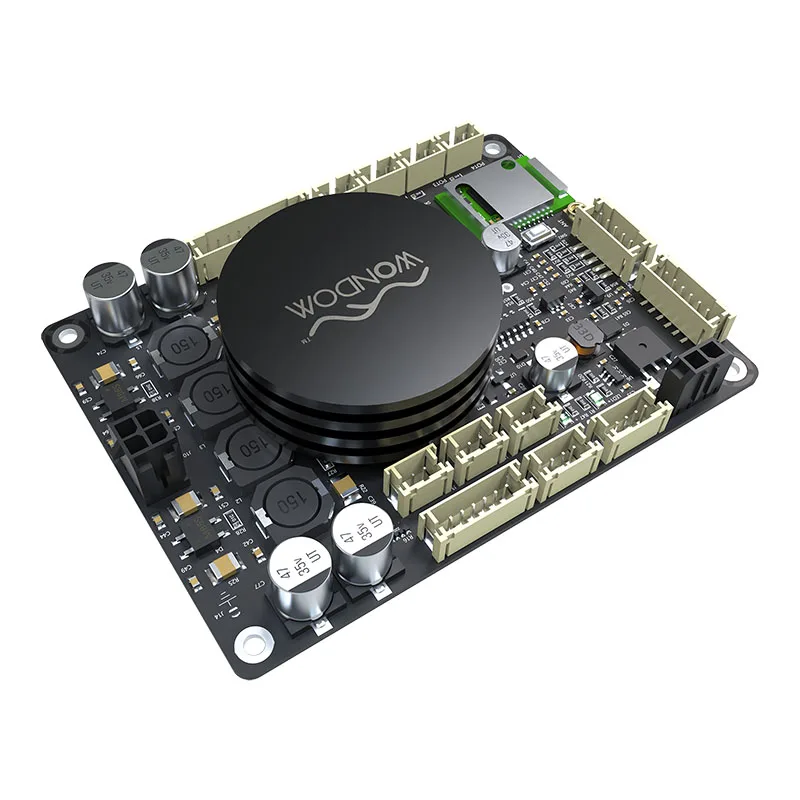

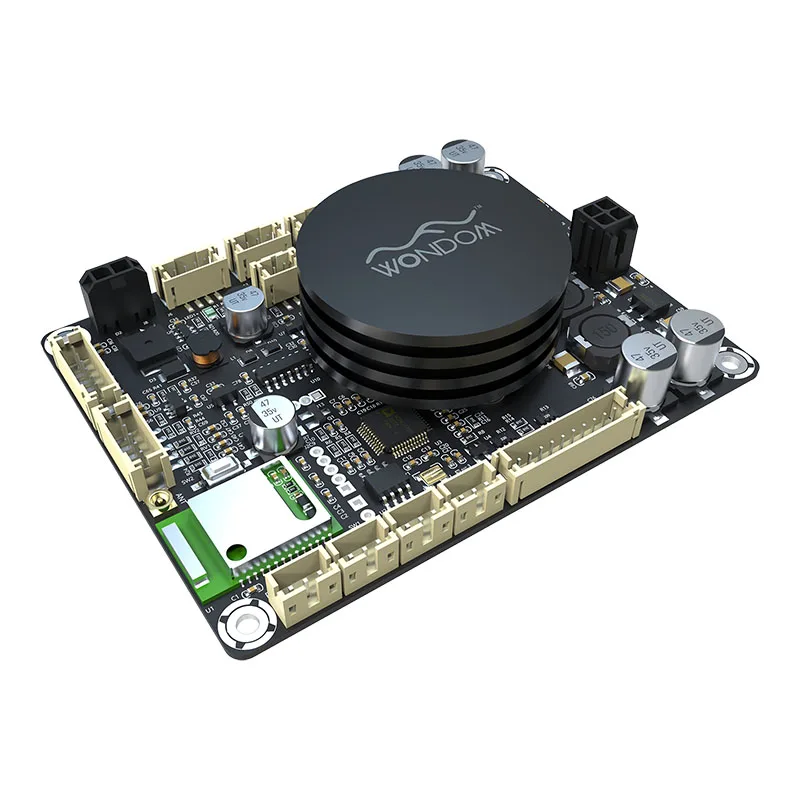

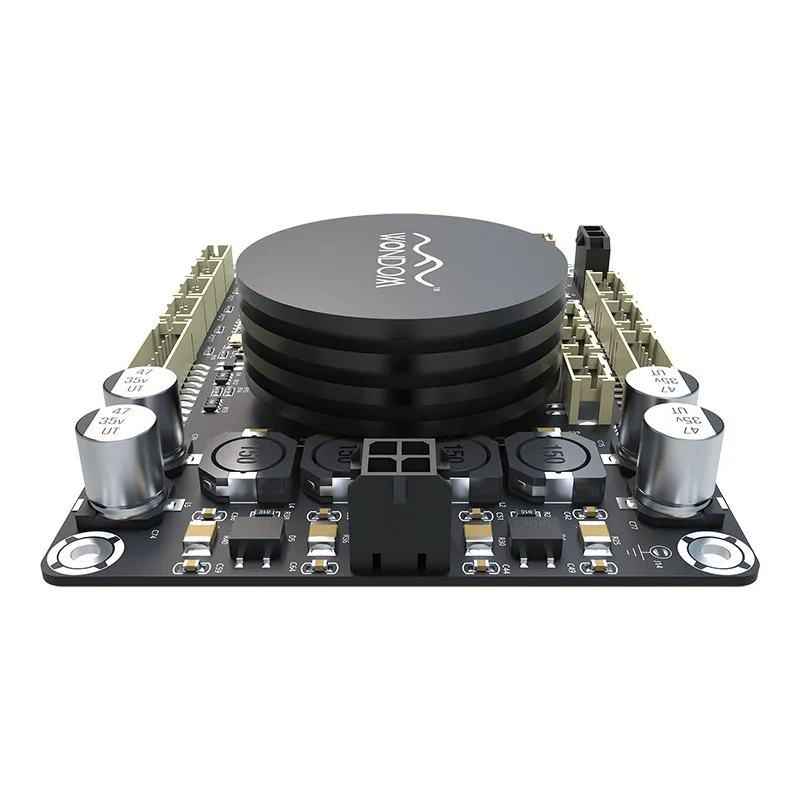

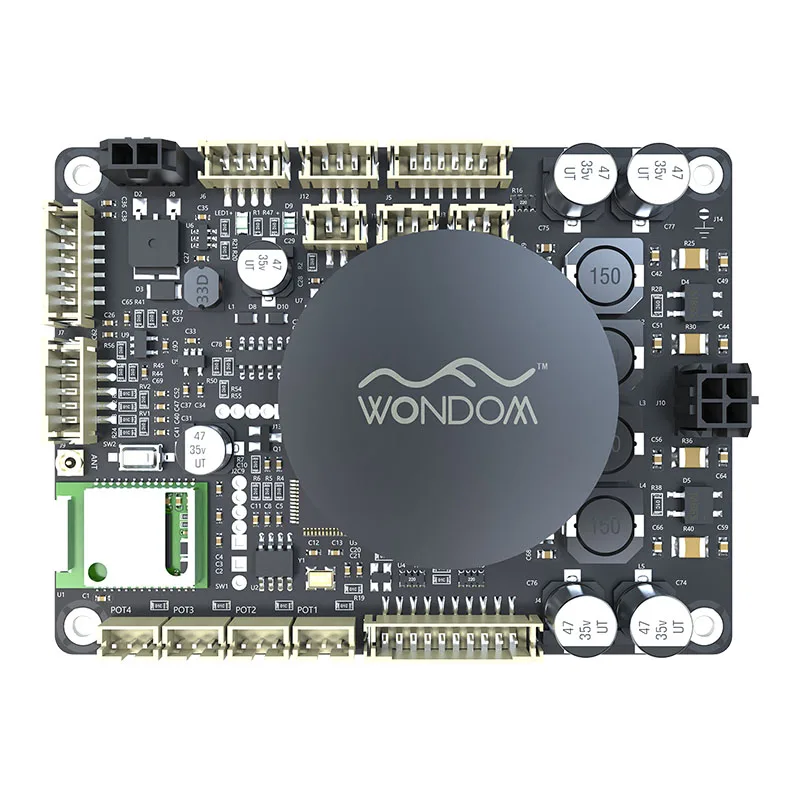

JAB3 +-это Плата усилителя звука, интегрированная с Bluetooth 5,0 (Поддержка aptX HD) и ADAU1701 DSP, предлагающая Настоящее универсальное аудио-решение для клиентов. JAB3 + Чехлы 2x50 Вт, 2x30 Вт, 1x60 Вт и 1x100 Вт четыре модели. Благодаря оборудованному DSP ADAU1701 JAB3 + поддерживает программирование с помощью SigmaStudio, управления приложениями и пользовательского интерфейса ПК после подключения к WONDOM ICP5 или более высокой версии (s), с помощью которой вы можете регулировать громкость, настройка усиления, частоты и эквалайзера для настройки собственного аудио. В дополнение к выходу динамика, JAB3 + предлагает дополнительный смешанный выход сигнала, который может быть введен в другую плату аудио усилителя для построения системы аудио 2,1/4,0. Вы можете установить его как стерео или моно с пользовательским интерфейсом ПК в соответствии с подключенной платой усилителя. Помимо источника питания, JAB3 + поддерживает питание аккумулятора, что значительно улучшает портативность. Беспроводной аудио вход переменного тока, интегрированный ADAU1701 DSP, питание от аккумулятора, светильник вес и высокого качества звука сделать JAB3 + идеально подходит для портативный Bluetooth колонки, домашний аудио, сад, аудио и аппликации «сделай сам». Требуется источник питания DC12V-26 В.
Демонстрационная программа JAB3 +: видео ссылка
Открытая прошивка JAB3 + для восстановления заводских настроек: видео ссылка
Интегрирован с модулем Bluetooth 5,0
JAB3 + использует модуль Bluetooth 5,0 для аудиовхода, который поддерживает различные аудио форматы, как aptX, aptX HD, aptX LL, SBC & AAC и высокая чувствительность приема с RF мощностью до 9dBm и-90dBm. На этой плате есть встроенная антенна. Таким образом, вы можете напрямую подключить JAB3 + с устройством для воспроизведения музыки. На плате также предусмотрен порт внешней антенны для обеспечения стабильного подключения и высокой производительности звука в таких приложениях, что JAB3 + устанавливается в динамик или шкаф.
Интегрирован с ADAU1701 DSP, поддерживает программирование с SigmaStudio, APP и PC UI control
JAB3 + также интегрирован с высокопроизводительным чипом ADAU1701 DSP для обработки аудиосигнала. Четыре порта для внешних потенциометров установлены на JAB3 +. Вы можете использовать внешние потенциометры для контроля громкости, усиления и частоты, даже если JAB3 + установлен в динамике. После подключения к WONDOM ICP5 или более высоким версиям, вы можете написать программу с SigmaStudio или получить удаленный контроль в реальном времени ваших аудиосистем через приложение или пользовательский интерфейс ПК, через который, вы можете настроить усиление, громкость, фильтр с высоким/низким проходом, эквалайзер и другие параметры. ICP5 сейчас тестируется и скоро будет выпущен.
Поддерживающий линейный вход
В дополнение к Bluetooth вход переменного тока, JAB3 + поддерживает 3,5 мм линейный вход. Сигналы от двух способов ввода будут смешаны перед передачей на схему усиления. Вы можете получить 3,5 мм AUX-IN кабель в функциональные кабели комплект для JAB3 + (AA-JA11117).
Поддерживающая мощность аккумулятора
Помимо источника питания, JAB3 + поддерживает питание батареи, что значительно улучшает портативность систем. Обратите внимание, что поскольку JAB3 + не оснащен зарядной схемой, рекомендуется использовать батареи серии WONDOM BCPB, которые оснащены зарядной схемой, для питания JAB3 +.
Каскадные с другими платами для создания аудио 2,1/4,0 систем
JAB3 + обеспечивает линейный выходной сигнал. Требуется дополнительный аудиоусилитель для подключения к динамикам для воспроизведения, так как это выход аудиосигнала. Режим вывода этого линейного выходного сигнала (стерео или моно) может быть настроен клиентами в соответствии с подключенной платой через SigmaStudio или APP. Таким образом, вы можете построить аудиосистему 2,1/4,0 в соответствии с вашими требованиями. Полностью учитывая простое управление и звуковую производительность встроенной аудиосистемы, конечно, электроника подготовит порт синхронизации на JAB3 +, чтобы обеспечить логику управления двух плат. Для лучшего подключения и качества звука предлагается Каскадное стандартное аудио-усилитель плат, чип которого TPA311x с JAB3 +.
Высокая расширяемость и воспроизводимость
После предоставления аналогового и цифрового ввода/вывода JAB3 + на ADAU1701. Мы расширили 10 контактов в качестве удлинительного порта. Вы можете разработать JAB3 +, чтобы построить свои уникальные приложения с этим портом. Что касается сопоставления ADAU1701, пожалуйста, обратитесь к таблице данных. Многие клиенты заинтересованы в входе и выходе I2S, поэтому мы настраиваем этот порт для применения к входу и выходу I2S.
Система датчика уровня сигнала
JAB3 + использует систему датчика уровня сигнала для более низкого энергопотребления и более длительного времени воспроизведения. Он будет непрерывно контролировать входной сигнал и есть предустановленный порог напряжения сигнала. При отсутствии сигнала (напряжение ниже порога), обнаруженного в течение 5 мин, модуль усилителя автоматически войдет в режим ожидания, в этом состоянии он будет потреблять меньшую мощность. При обнаружении сигнала он будет работать немедленно, без пропуска звука.
Легко для интеграции
Функция отмены сопряжения Bluetooth интегрирована на JAB3 +. Вы можете отключить Bluetooth одним простым нажатием, не беспокоясь о том, какой Bluetooth сопряжен. Функция ожидания также доступна на JAB3 +. Для отображения состояния Bluetooth и сигнала предлагаются порты для внешних светодиодный индикаторов, поэтому вы можете получить обзор состояния работы JAB3 +.
Дополнительные аксессуары
Мы предоставляем дополнительные аксессуары для простой работы клиентов. С 3,6 ''x 2,7'' L стиль кронштейн (AA-JA11115), можно закрепить JAB3 + в подключение и установка сцены. Набор функциональных кабелей (AA-JA11117) предлагает все необходимые кабели для лучшего использования JAB3 +. Что касается подробной информации, пожалуйста, обратитесь к AA-JA11117.
Посылка включает в себя
1 шт. AA-JA32173
1 шт. кабель питания
1 шт. Акустический кабель
Особенности:
3,60x2,70 дюйма размер печатной платы
Плата Батареи Поддерживается
Схема управления питанием
Интегрированный DSP и Bluetooth 5,0
Высокая чувствительность приема с RF мощностью до 9dBm и-90dBm
Поддержка различных форматов декодирования аудио как APTX, APTX HD, APTX-LL, SBC и AAC
Cascadable со стандартными усилителями для аудио 4,0/2.1 системы
Отмена сопряжения Bluetooth
Потенциометры внешнего контроля
Поддержка ICP5 для управления пользовательским интерфейсом ПК
