TPS5430 положительный импульсный модуль источника питания с отрицательным двойным напряжением 5 В 12 В на выходе

TPS5430 положительный гидросауна для Напряжение переключение Питание модуль ± 5V ± 12V Выход

Описание:

Плата TPS5430 с положительным отрицательным источником питания с использованием усовершенствованного процесса SMT, может быть более легко применена к другим проектам во вторичном развитии.

С использованием конденсаторного фильтра высокой емкости с низким ESR

Используя цельные мощные индукторы, температура поднимается до 4А, уменьшает тепло

Входная защита от обратного хода, положительный и отрицательный источник питания с индикатором питания

Положительная мощность нагрузки до 3 а тока, отрицательная мощность нагрузки до 2 а тока

Схема печатной платы является разумной, низкая пульсация (положительное напряжение около 24 мВ, отрицательное напряжение около 40 мВ)

Особенности:

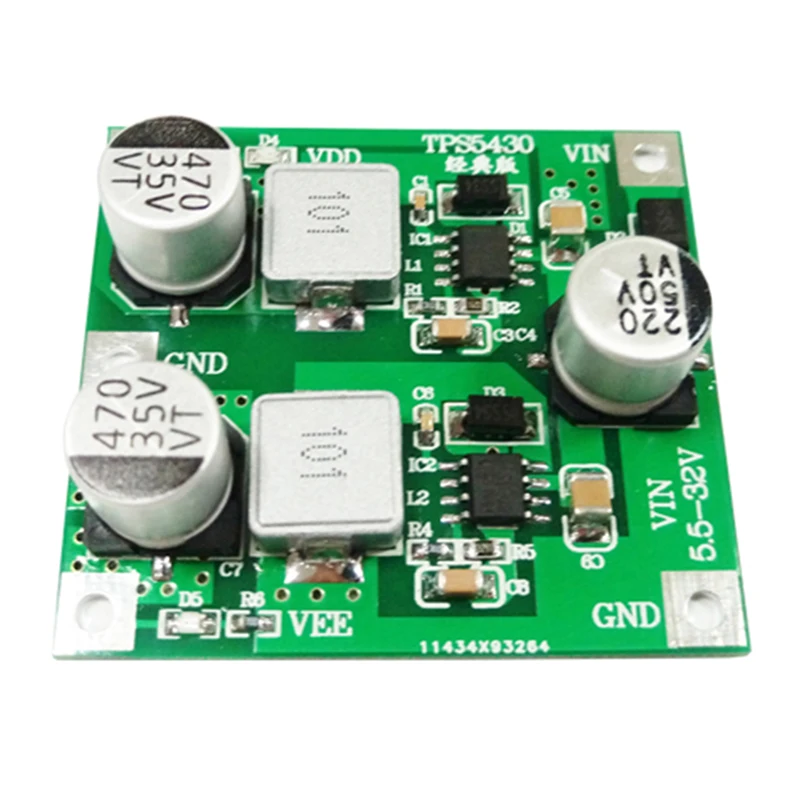

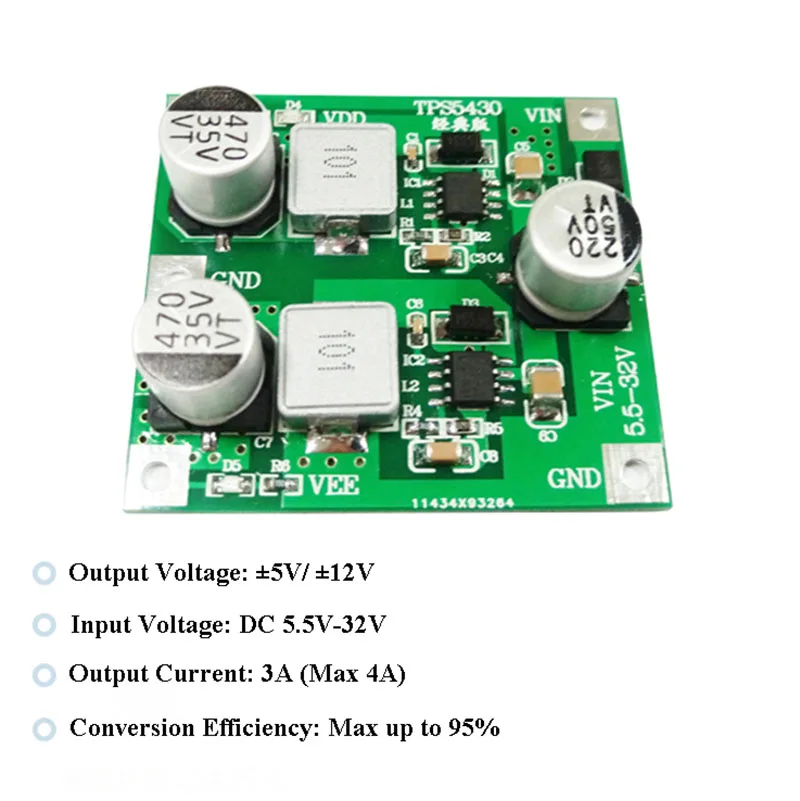

Входное напряжение:DC 5,5 V-32V постоянного тока (рекомендуем при температуре менее 30V)

Выходное напряжение:± 5V или ± 12 вольт постоянного тока (на ваш выбор)

Ток на выходе:3A (макс. 4А, рекомендуется до 2.5A)

Ток покоя:17μA

Эффективность преобразования:88% (макс. 95%)

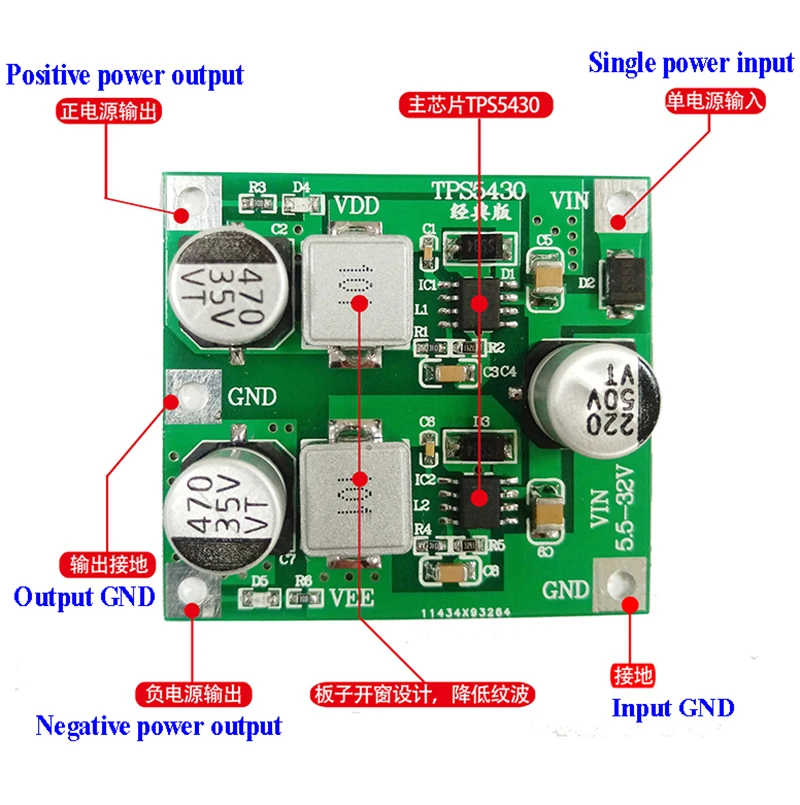

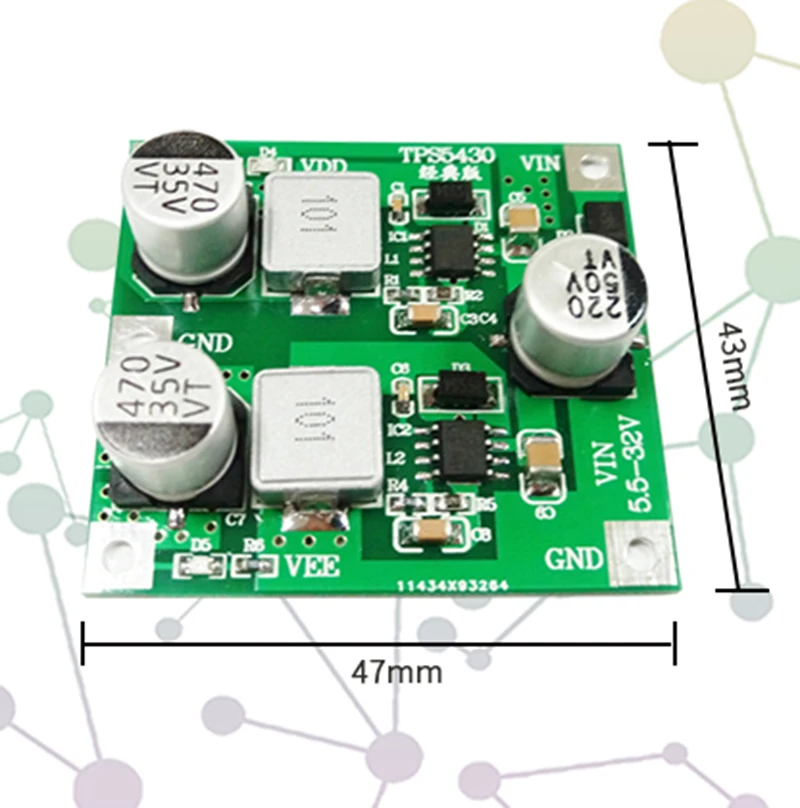

Размер платы:47 мм x 43 мм

Советы:Если покупатель знаком с этой схемой (Мы не предоставляем техническую поддержку), Он также может настроить выходное напряжение самостоятельно. Следующая формула конфигурации: R2 = R1 * 1,221/ (VOUT-1.221) (положительное напряжение), например, нужно + 5 В выход, когда R1 10 кОм, r2 должен быть выделен на 3,24 ком. R4 = R3 * 1,221/ (VOUT-1.221) (отрицательное напряжение), например, need -5V Выход, R3 10 kΩ, R4 должен быть выделен с 3.24KΩ. Только для вашей справки.

Упаковочный лист:

1 шт. x модуль питания TPS5430
