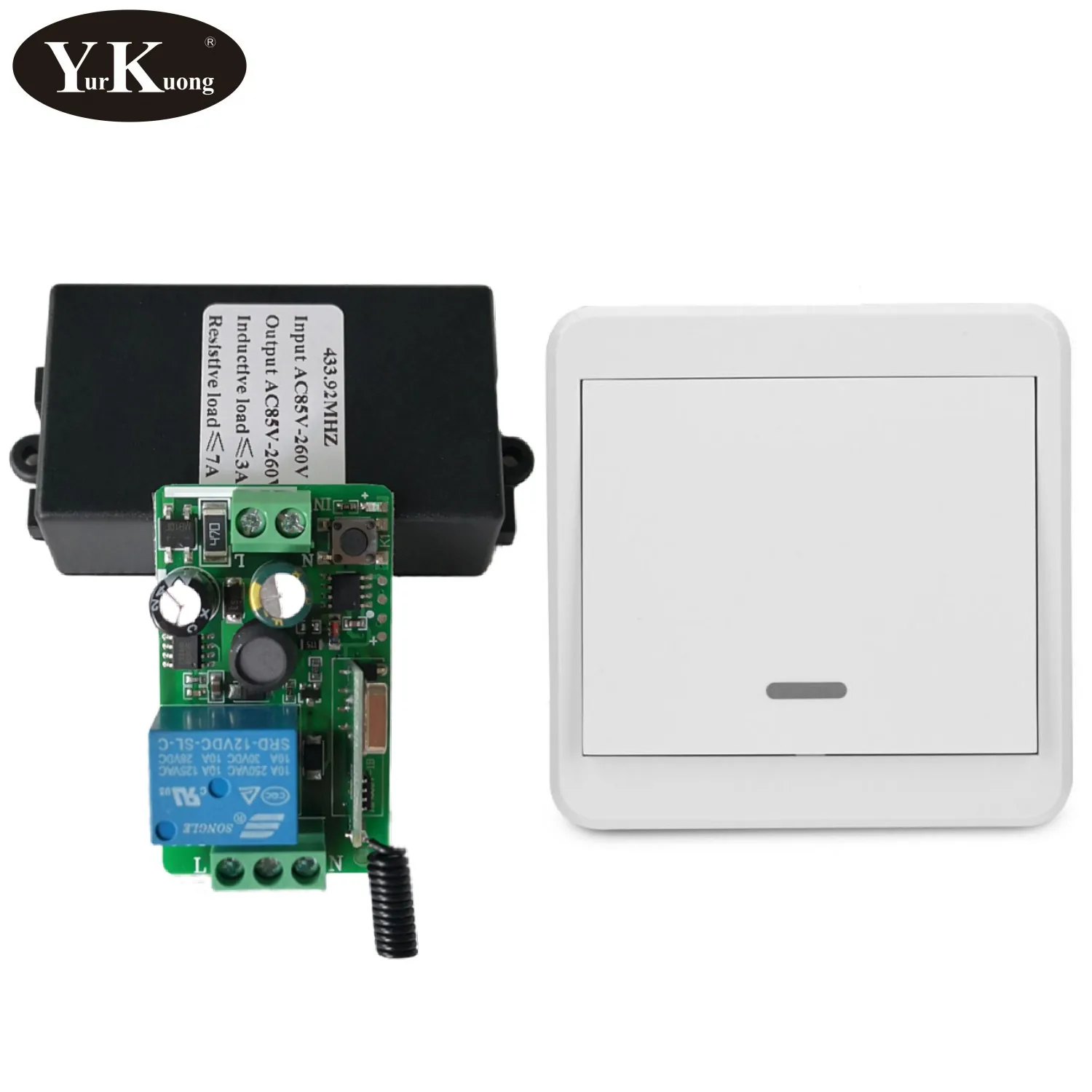

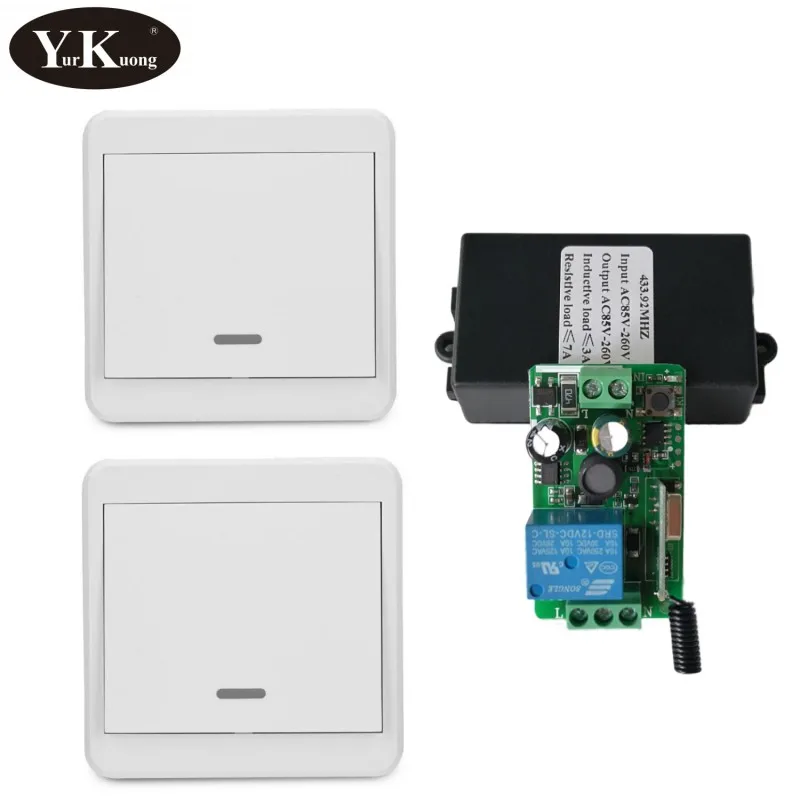

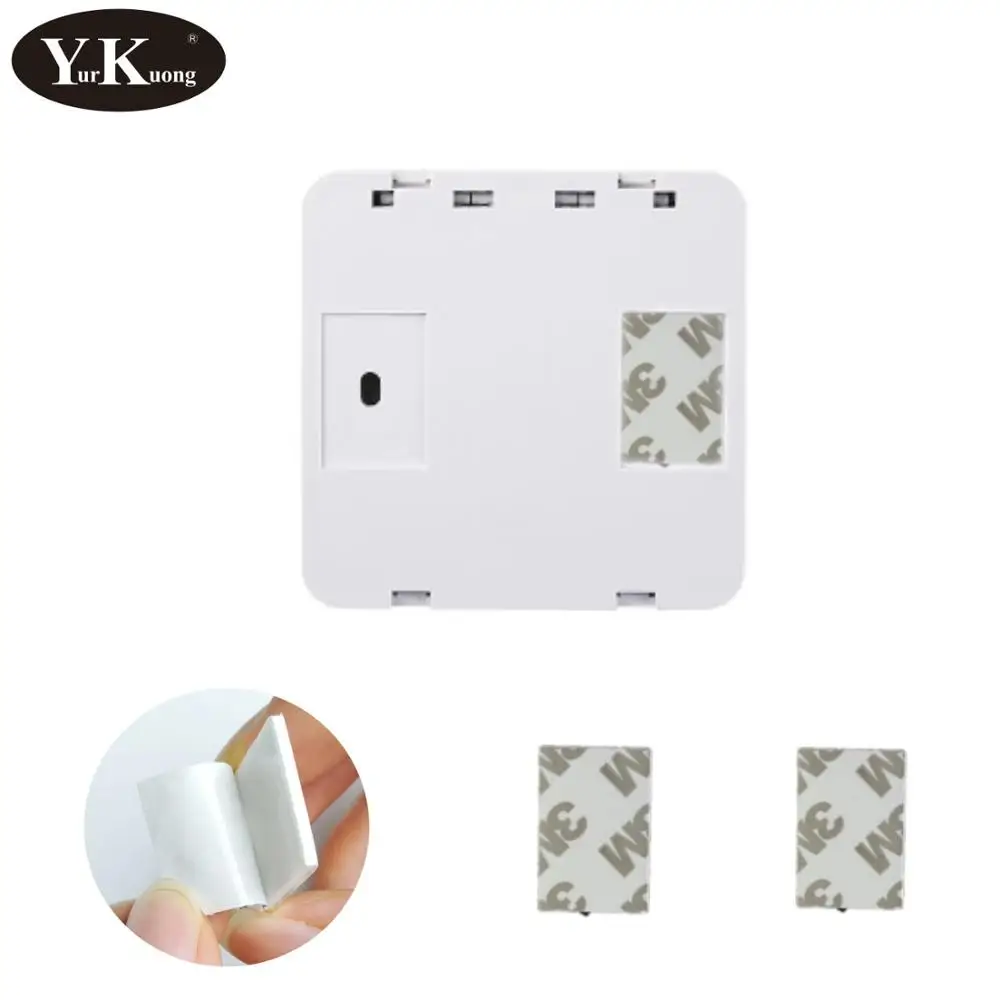

433 315 переключатель дистанционного управления AC 110 В 220 в 240 в 85-260 В Светодиодная лампа светильник ные Переключатели освещения для коридора комнаты настенный панельный переключатель

Рабочее напряжение: AC85V-260V

(AC85V AC100V AC110V AC120V AC220V AC230V AC240V AC260V все в порядке)

Рабочая частота: 315 МГц или 433 МГц опционально

Ток покоя: менее 10 мА

Рабочая температура: -10'c-+ 60'C

Чувствительность приема:-105dBm

Рабочее расстояние: 10-100 м

Режим модуляции: супергетеродинный

Максимальная нагрузка: реле 10А имеет реле 10А, резистивная нагрузка ≤ 5А, Индуктивная нагрузка ≤ 3а

Соответствие motod: кнопка обучения для добавления передатчика

Режим работы: Мгновенный/тумблер/блокировка/мгновенная задержка выключения 5s/10s/15s

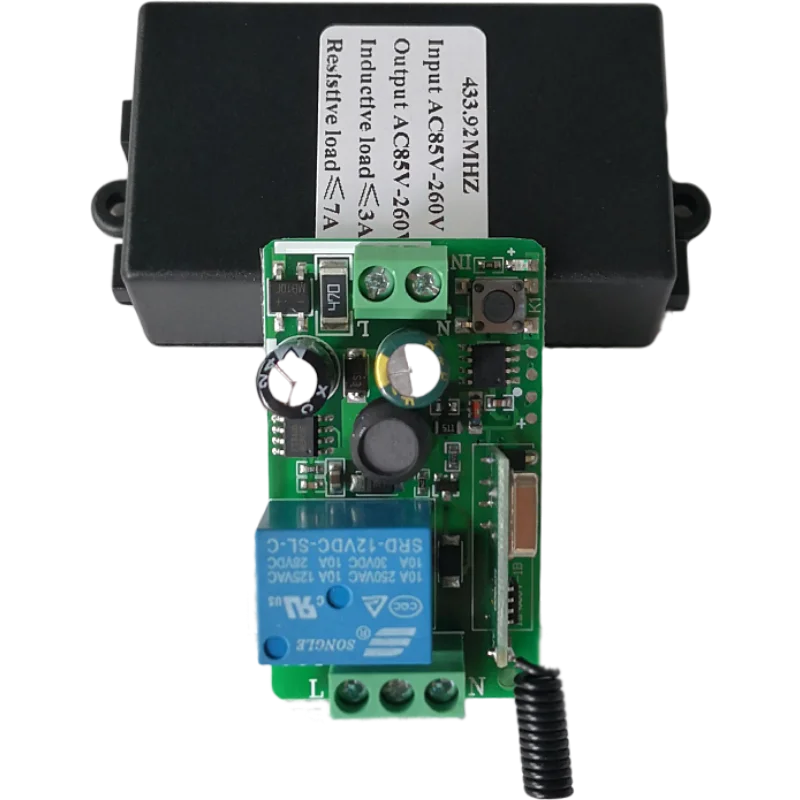

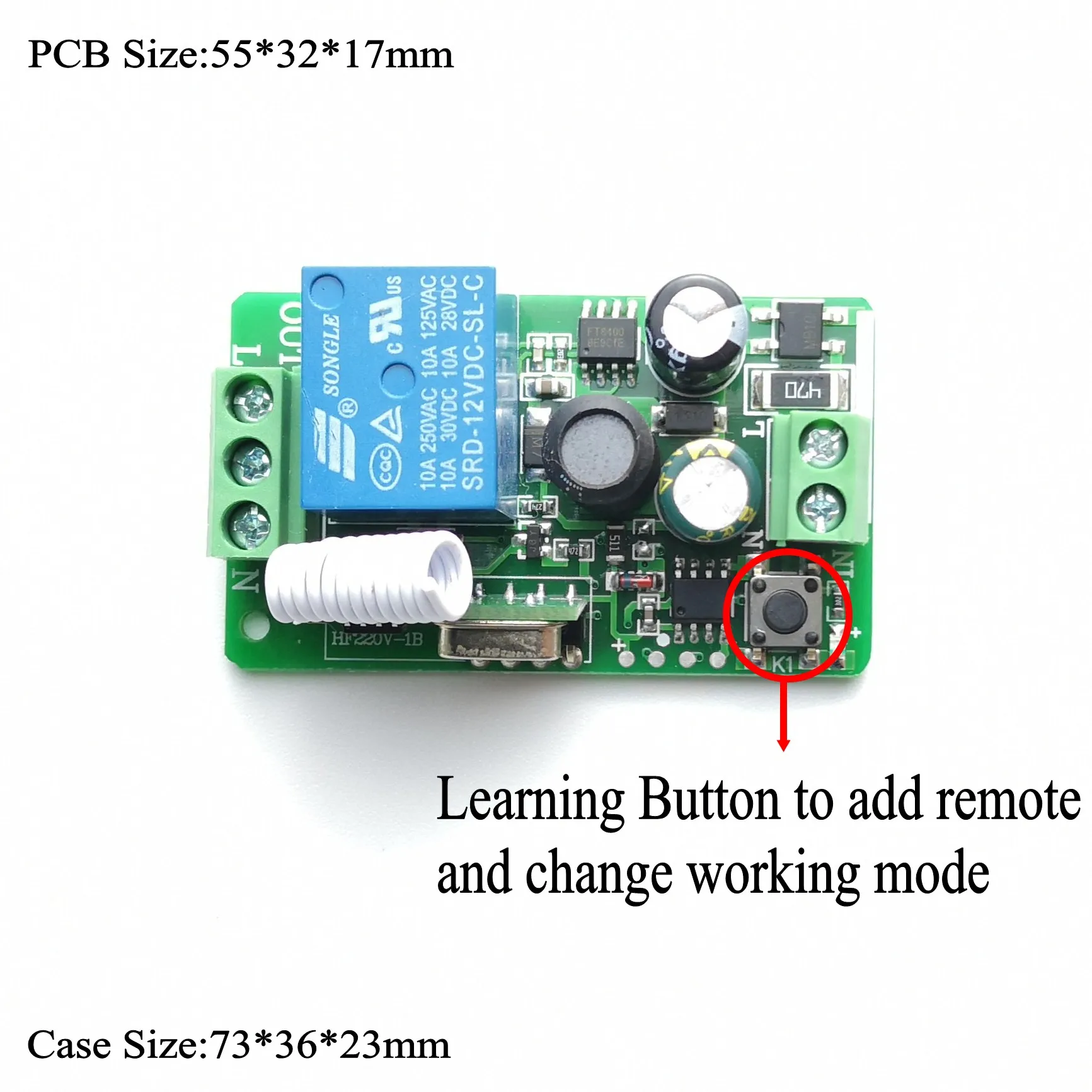

Размер платы: 55 мм * 32 мм * 17 мм

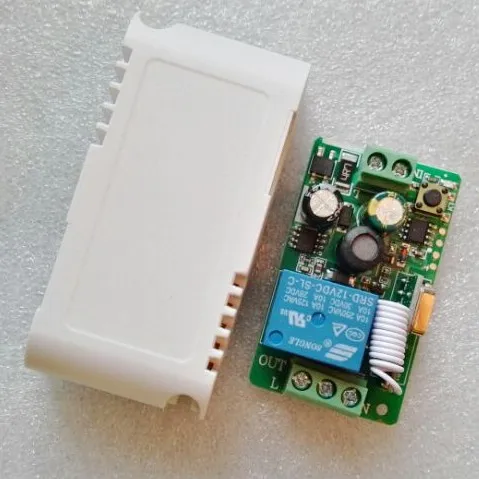

Чехол Размеры: 73 мм * 36 мм * 23 мм

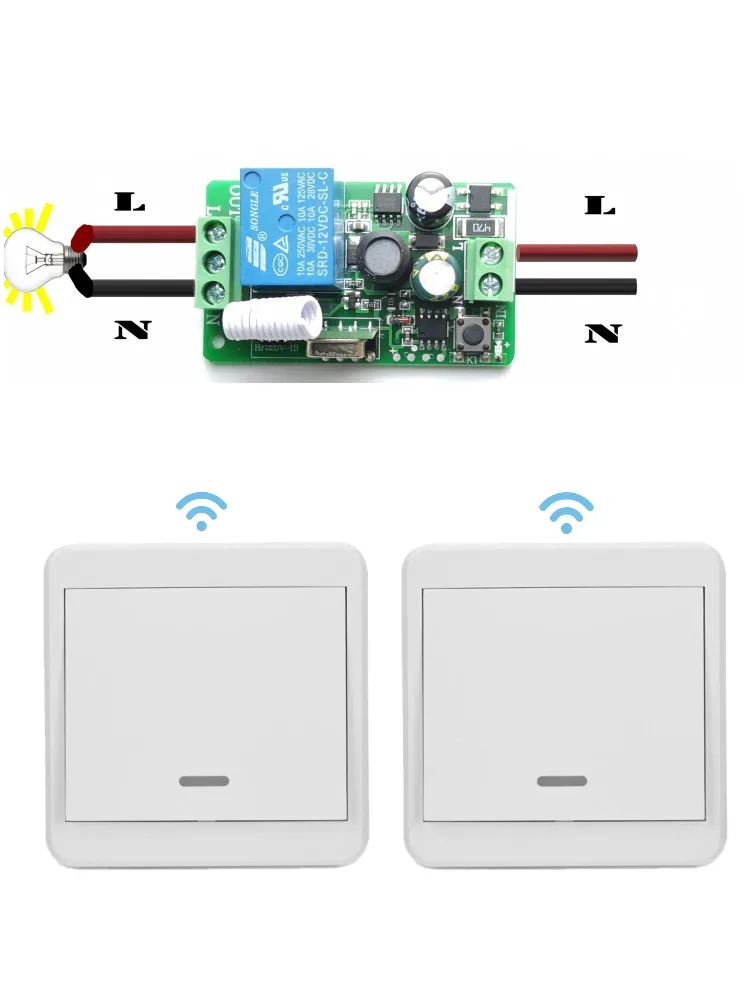

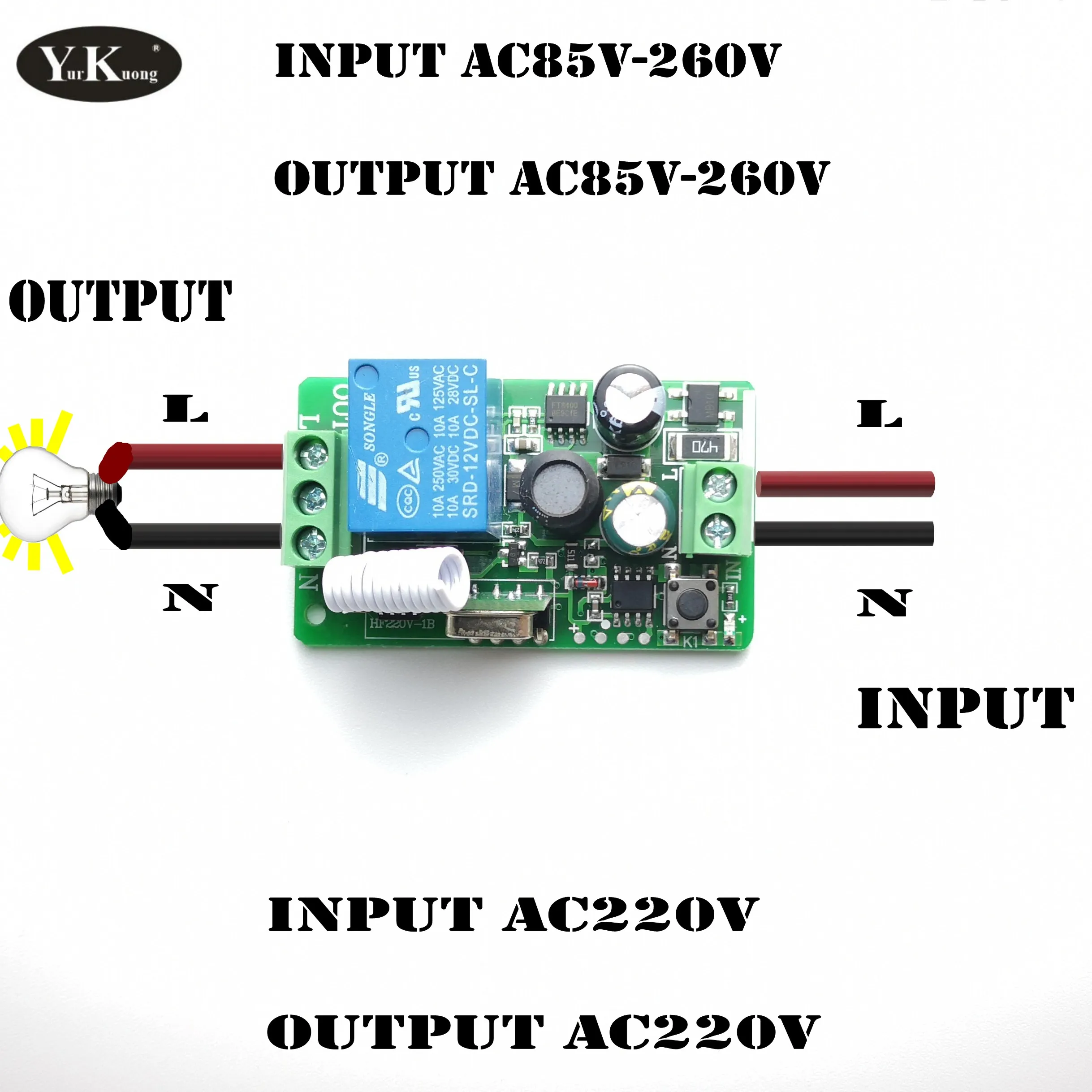

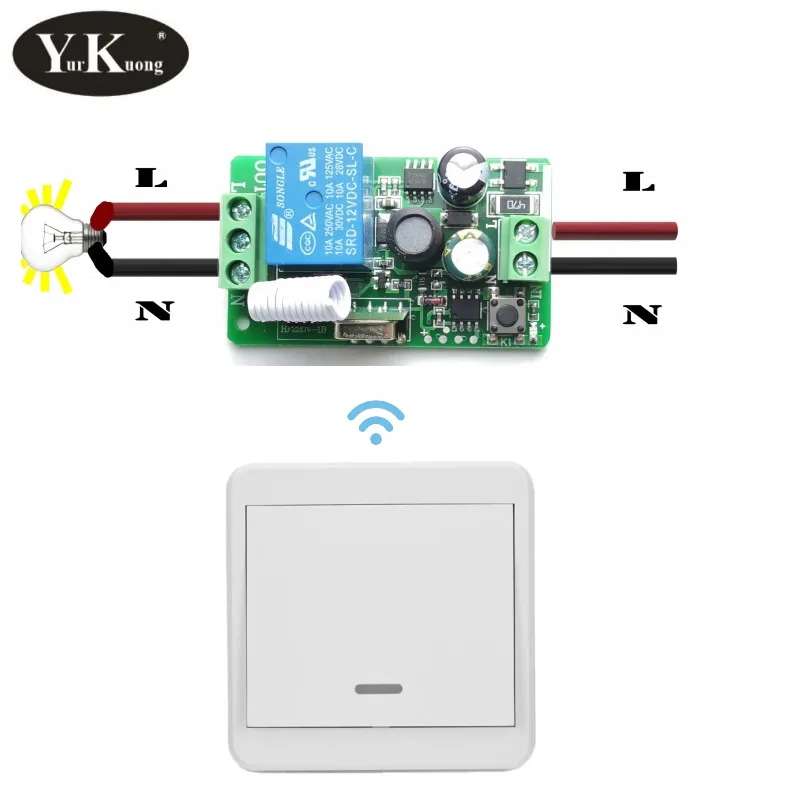

Проводка

В

L ----- вход AC85V-260V провод (L)

N ----- Входная AC85V-260V нейтральный провод (N)

Из

L ----- Ouput AC85V-260V провод (L)

N ----- выход AC85V-260V нейтральный провод (N)

Мгновенный ----- нажмите и удерживайте --- ВКЛ, отпустите ---- ВЫКЛ

Переключение ------- нажмите один раз ---- вкл. Нажмите еще раз ---- ВЫКЛ

Защелкивающийся ------- Нажмите A ---- ВКЛ, нажмите B-----OFF

Мгновенный 5s/10s/15s -------- нажмите и удерживайте --- вкл., отпустите 5s/10s/15s задержка ----- ВЫКЛ.

Код обучения

Входной AC85V-260V для приемника для работы,

Мгновенный ----- нажмите кнопку обучения 1 раз, светодиодный индикатор, затем нажмите передатчик. Светодиодный индикатор вспышки

Переключение ---------- нажмите кнопку обучения в течение 2 раз, светодиодный индикатор включен, затем нажмите передатчик. Светодиодный индикатор вспышки

Защелкивающийся -------- нажмите кнопку обучения в течение 3 времени, светодиодный индикатор, затем нажмите передатчик. Светодиодный индикатор вспышки

Мгновенный 5s/10s/15s задержка времени ------

Нажмите кнопку обучения в течение 4/5/6 времени, светодиодный индикатор, затем нажмите передатчик. Светодиодный индикатор вспышки

Код Очистки

Входной AC85V-260V для работы приемника, нажмите кнопку обучения 8 раз, светодиодный индикатор мигает 6 раз, код очищен.

(Примечание: Если вам нужно изменить режим работы, выключите питание и включите еще раз, чтобы очистить код и повторно узнать снова)
