Входное напряжение модуля: 4,5-28 в

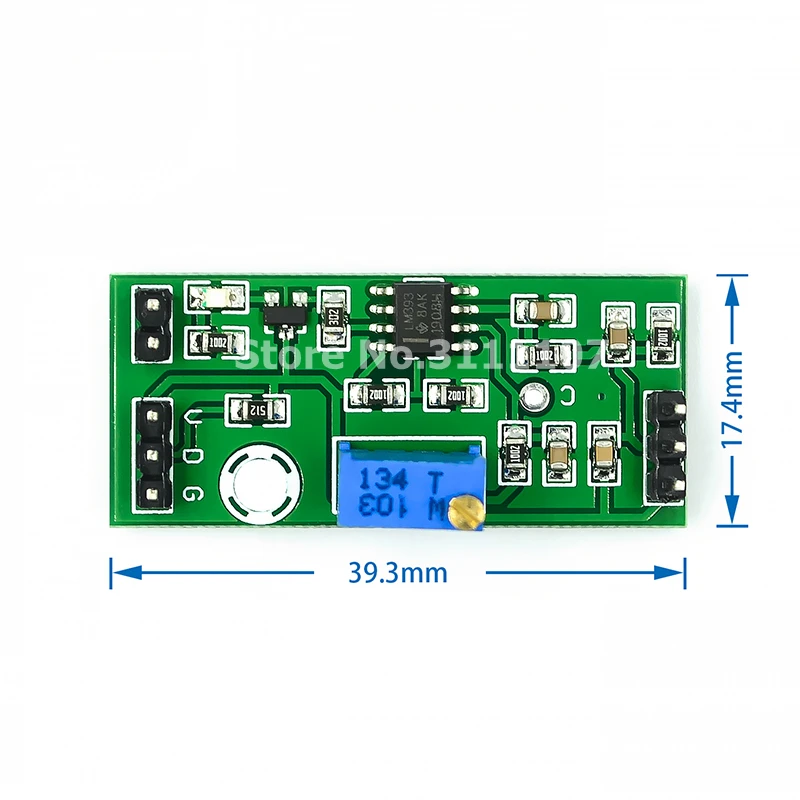

Размер модуля: длина 39,3 мм, ширина 17,4 мм

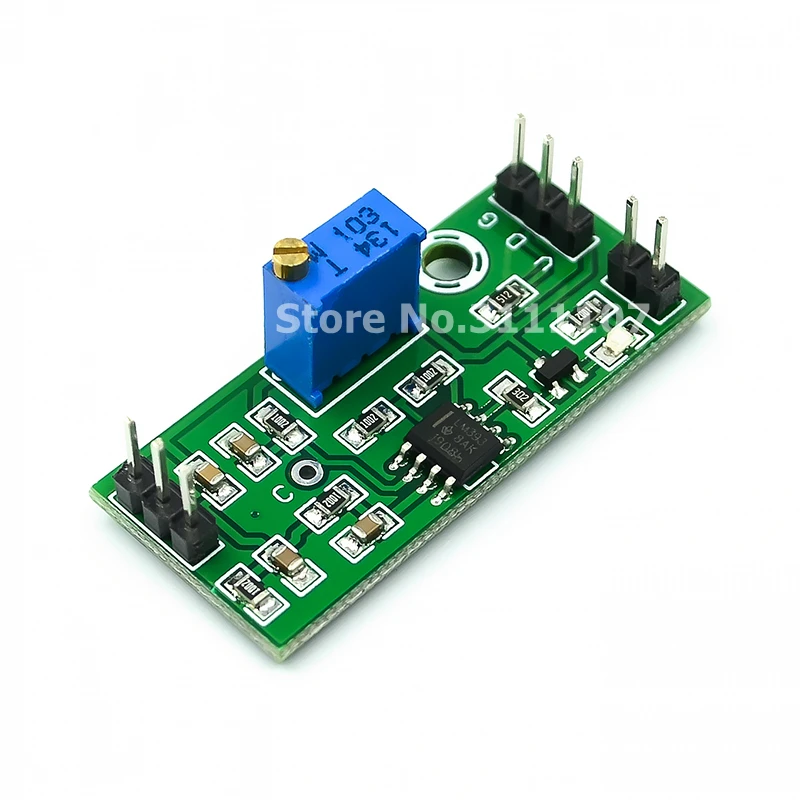

Чип компаратора: чип компаратора LM393
Датчик модуля может быть подключен ко многим датчикам
Например:
Резистивные датчики: Температурный датчик типа NTC, Фоточувствительный датчик типа фоторезистора, датчик вибрации и т. д.!
Как использовать: Опорное напряжение регулируется потенциометром регулировки опорного напряжения для создания опорного напряжения, И напряжение, генерируемое датчиком и напряжением разделитель резистор, сравнивается с опорным напряжением для реализации выходного результата сравнения высокого и низкого уровня.
Примечание: Эффективный диапазон порогового напряжения составляет 0- (напряжение источника питания минус 1 в). Например, источник питания 5 В, эффективное значение исходного порогового напряжения составляет 0-4 В, что может реализовать сравнительную выходную мощность. Если пороговое напряжение больше 4 в при условии источника питания 5 В, выход всегда будет оставаться низким, равным отсутствию выхода.
