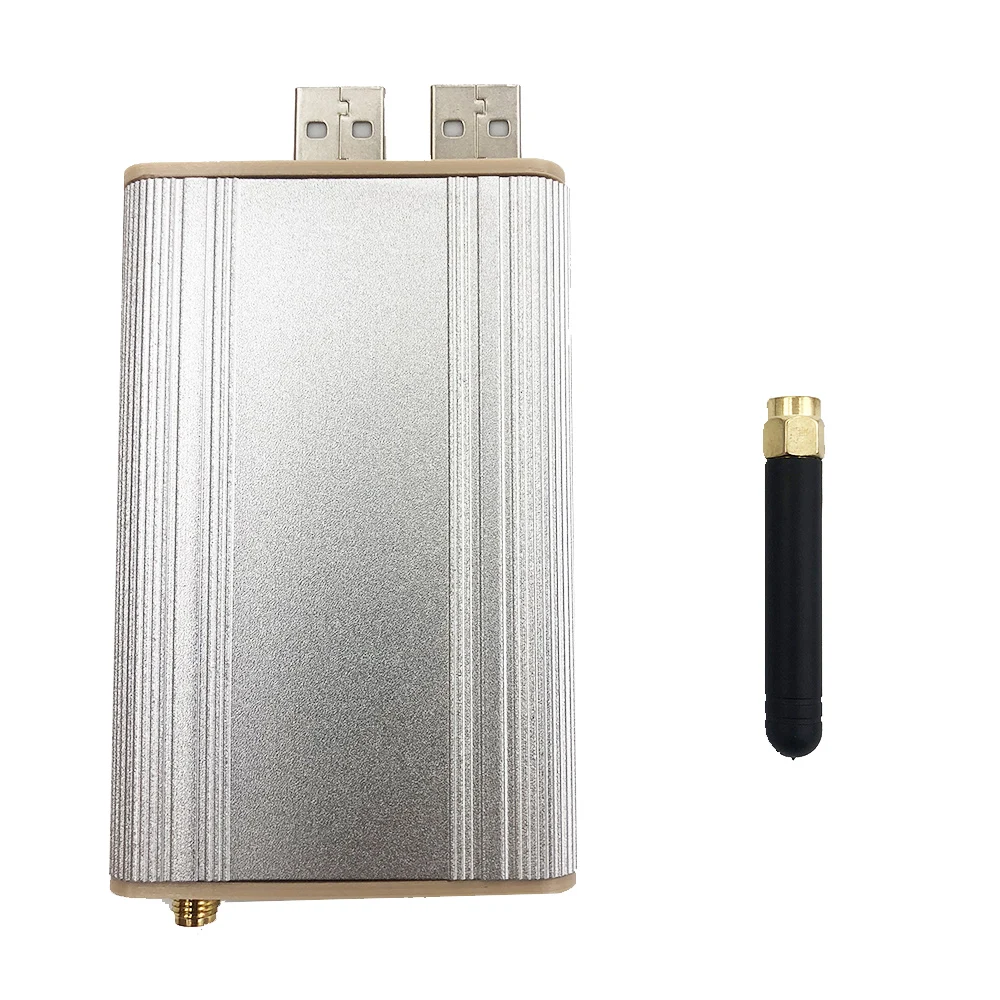

Jumbospot портативный SHARI SA818 Ham Allstar радиоинтерфейс совместимый Raspberry Pi 234 hosted Allstar Knot UHF 1 Вт точка доступа

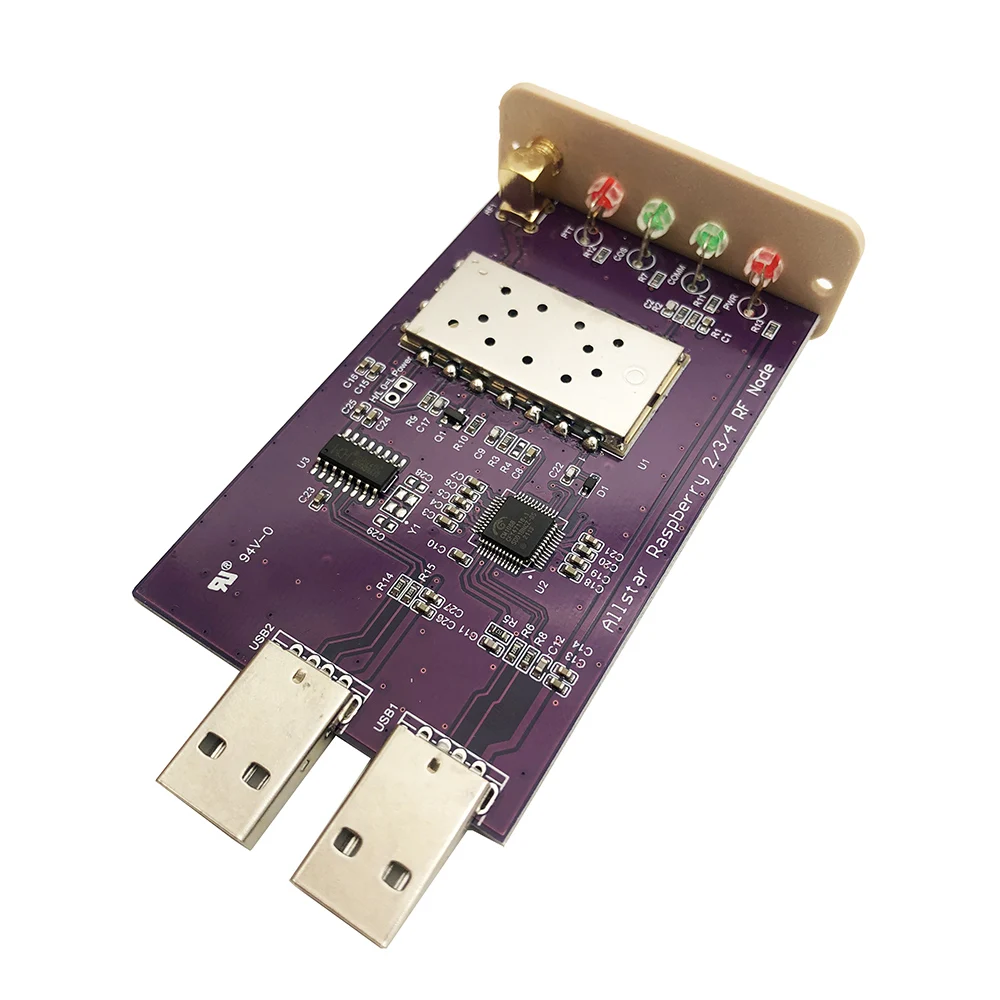

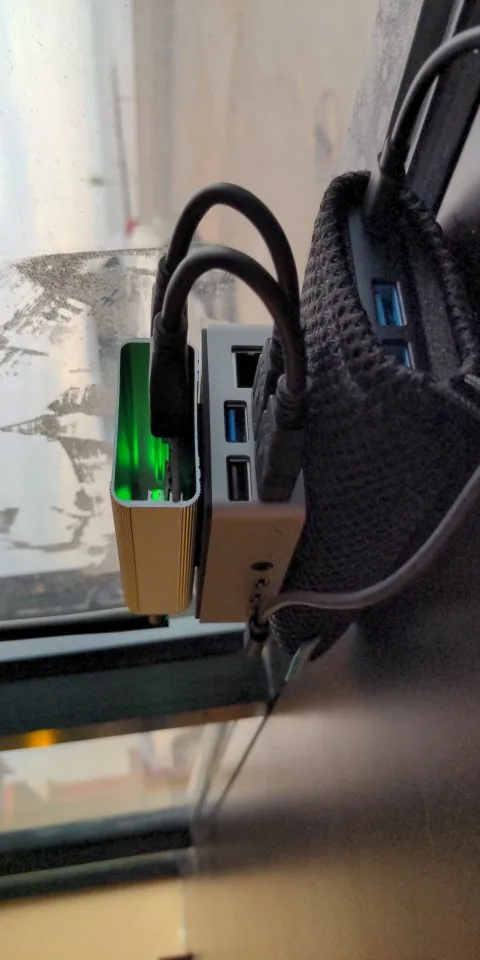

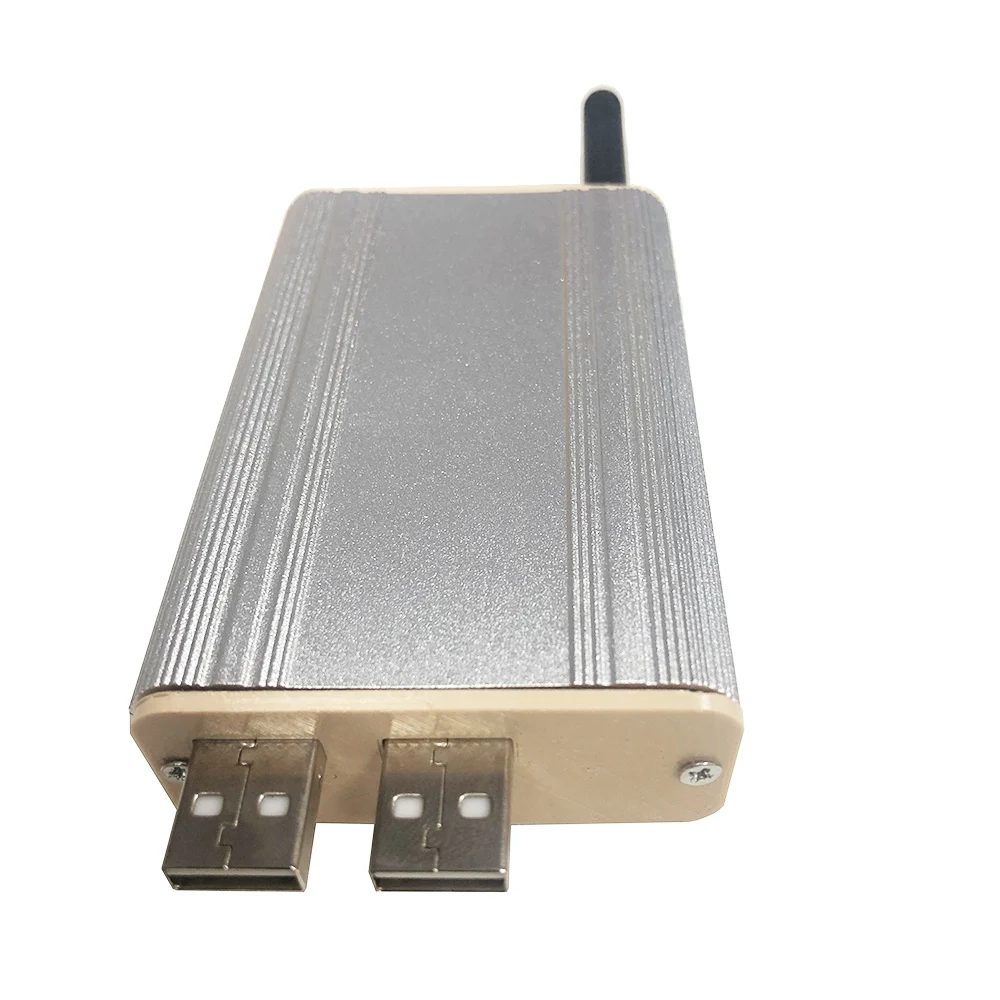

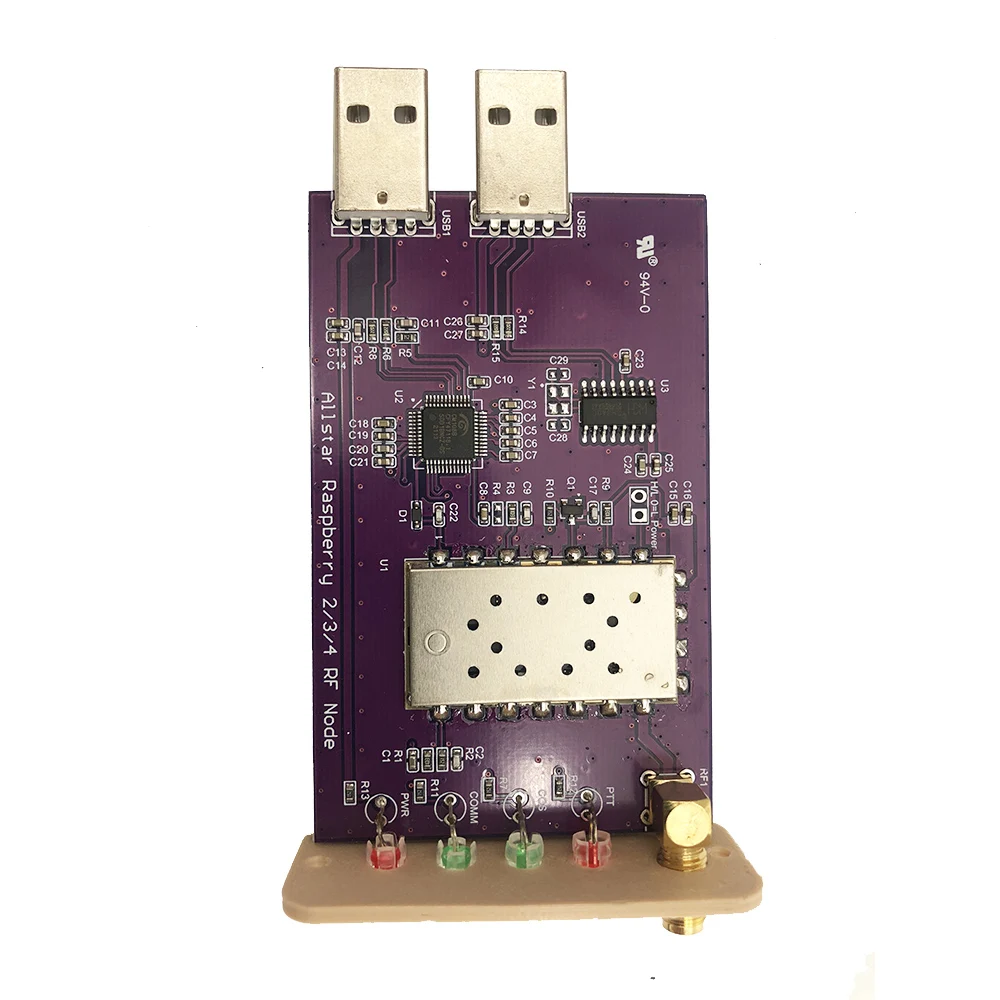

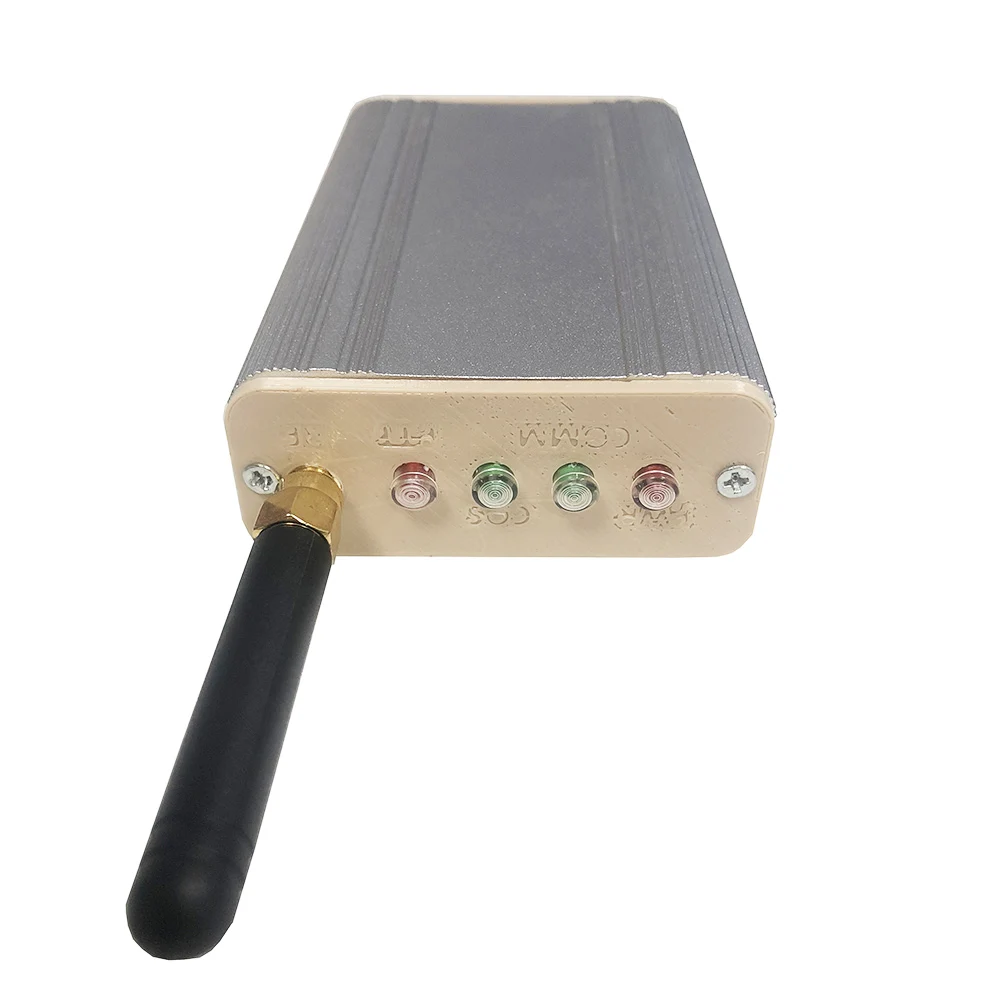

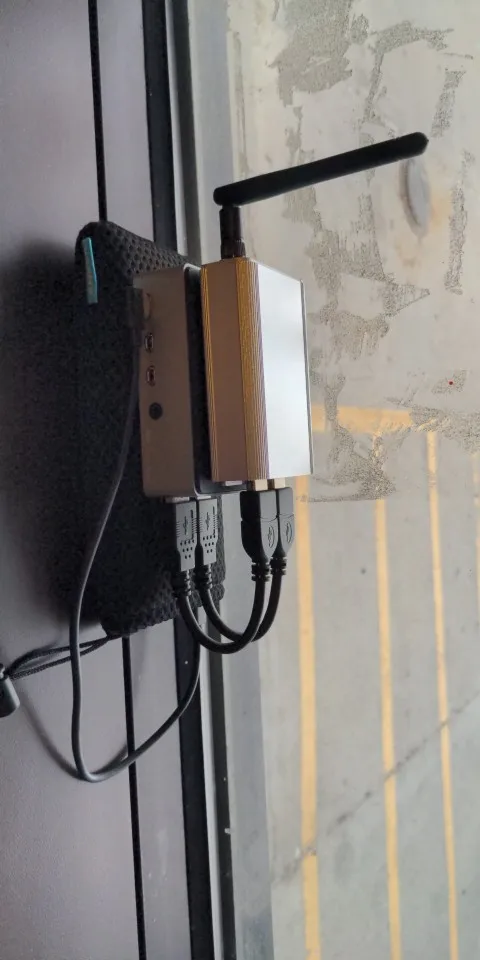

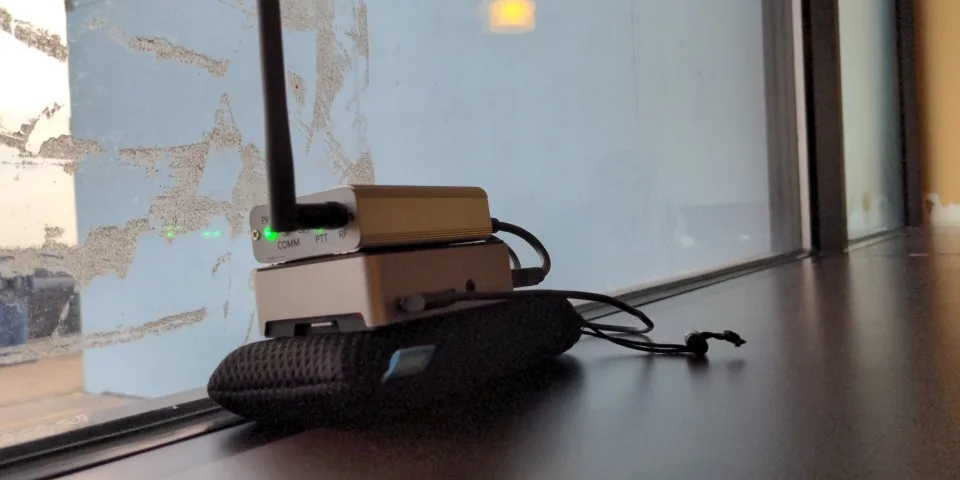

SHARI (SA818 Ham Allstar Radio Interface)-это проект строительства ham, разработанный N8AR, который реализует узел Allstar Raspberry Pi с помощью встроенного радиомодуля NiceRF SA818 UHF (420 -450 MHz). SHARI предназначен для строительства и использования в любительской радиослужбе лицензированными любительскими радиооператорами, которые могут гарантировать, что их собранный комплект SHARI отвечает требованиям FCC, включая частоту RF, отклонение и требуемые уровни мощности на основных и гармонических частотах. Чтобы создать узел Allstar, SHARI подключается к двум usb-разъемам на Raspberry Pi2/Pi3 или Pi4 для питания, интерфейс Allstar и радиопрограммирование (при желании можно использовать короткий usb-кабель-удлинитель M/F). Светодиоды передней панели указывают на состояние SHARI - [питание (зеленый), состояние аудиоподключения USB (мигающий зеленый), COS (зеленый) и PTT (красный)] . SHARI RF выходная мощность от 500 до 1000 (по умолчанию) милливатт. Особенности Работает с разъемом Pi2/Pi3 или Pi4 (переключение положения разъема USB) Использует Cmedia CM119B или CM108B USB аудио IC Использует встроенный радиомодуль NiceRF SA818 UHF или VHF 500 до 1000 (по умолчанию) милливатт RF выходная мощность Маленький, портативный с автономным радио и антенной Настройки радио изменены с помощью программы, работающей на Raspberry Pi

Требуемое оборудование:

1. Полностью Собранный SHARI Pi3U, Pi3V, Pi4U или Pi4V. 2. Raspberry Pi 2, Pi 3 или Pi4. Pi2 или Pi3 обычно используются с SHARI Pi3(U) , в то время как Pi4 обычно используется с SHARI Pi4(U) 3. Чехол для Raspberry Pi. Предпочтителен металлический чехол, но если вы хотите использовать соединение Wi-Fi вместо проводного сетевого соединения, то может потребоваться пластиковый чехол для получения соответствующего диапазона. 4. Рекомендуется карта micro SD-16 Гб или больше, класс 10 или лучше. 5. Источник питания для Pi-это должен быть источник питания, предназначенный для версии Raspberry Pi. Эти товары, как правило, обеспечивают 5,1 до 5,2 В постоянного тока в первоначальную Pi (проектную идею). Текущие требования отличаются от версии. Многочисленные проблемы с узлами Allstar были прослежены до недостаточных источников питания.

SHARI Allstar руководство по настройке и настройке Узла (в короткой версии)

1. Создайте учетную запись с Allstar 2. Создайте сервер и запросите номер узла 3. Программное обеспечение 4. Настройка Allstar 5. Настройка SimpleUSB-Настройка-меню для SHARI 6. Подключение и настройка SHARI 7. Настройка уровня приема и передачи голоса 8. Тестирование декодирования DTMF 9. Включение COS светодиодный
