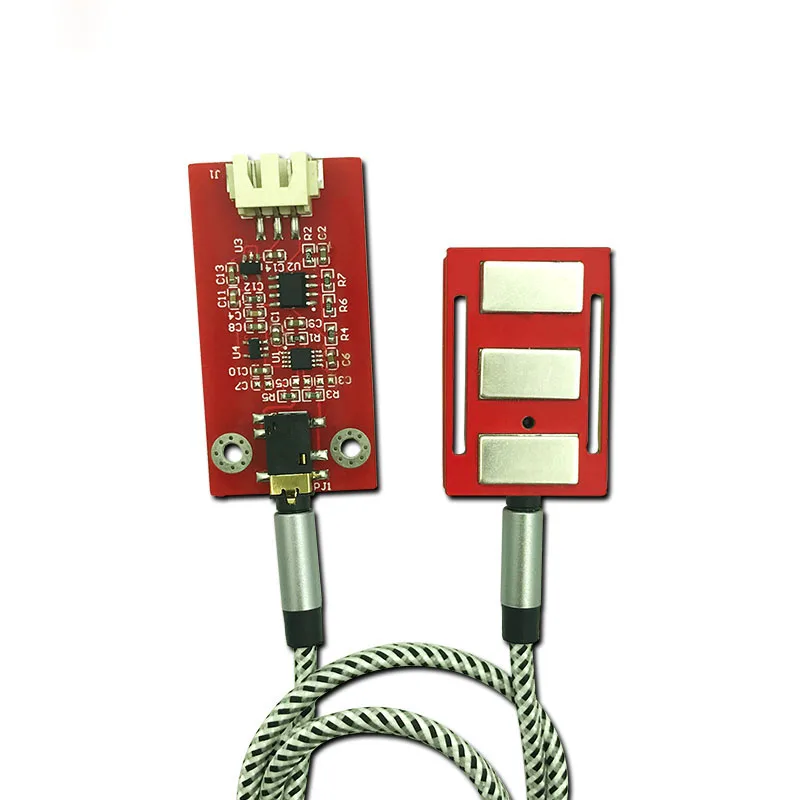

Сухой электрод, датчик EMG, электрический датчик мышц, аналоговый модуль сбора сигнала, доступное износостойкое устройство, предоставление демо-кода

Датчик интегрирует цепь фильтрации и усиления, усиливает Слабый электрический сигнал мышечной мышцы на поверхности человека в диапазоне

1,5 мВ, эффективно подавляет шум (особенно Частотные помехи) дифференциальным входом и аналоговым фильтром. Выход

Сигнал в виде аналог, с 1,5 V как Опорное напряжение и 0 до 3,0 V выход. Размер выходного сигнала зависит от

Количество активности выбранной мышцы, сигнал выходного сигнала может значительно указывать на состояние подкожной

В наблюденном положении, облегчают анализ и исследование миоэлектрического сигнала, обнаруживают мышечную активность, например

Мышечная герметичность, прочность, усталость и т. д.

Сухой электрод электромиографический Датчик является активным датчиком, который обеспечивает высокое качество сбора сигнала и прост в использовании. Ли

Используется в статических или динамических приложениях, требуется только очень простая подготовка. Использование сухой электрод, не проводящий

Гель также может получить хорошее качество сигнала, поэтому с долгим сроком службы, простой и удобный в использовании и так далее, больше подходит для обычных пользователей, и

Использование гелевого зонда медицинского электрода обычно является одноразовым, более хлопотным в использовании.

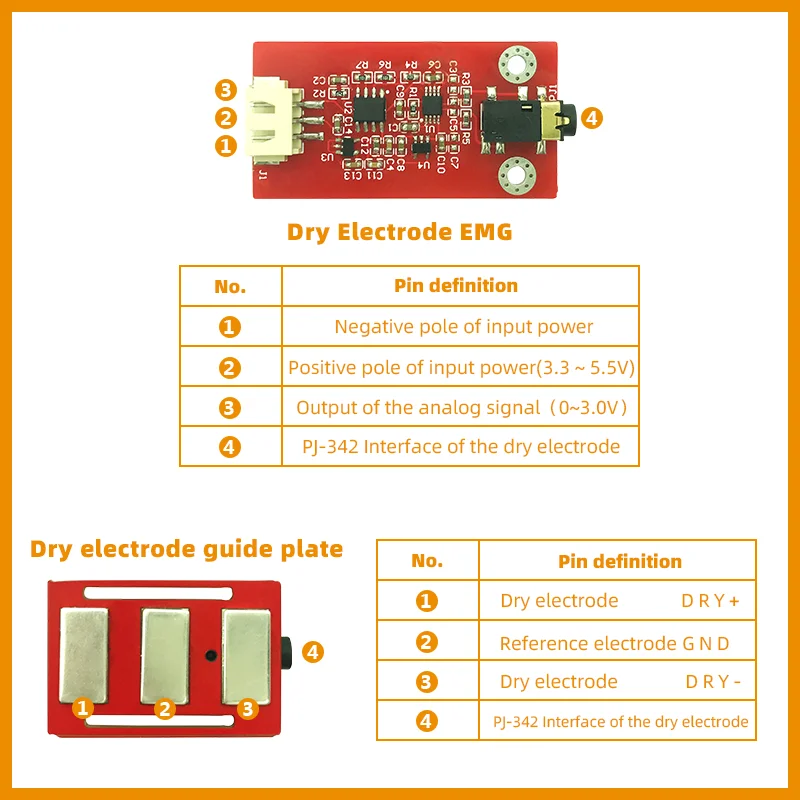

1. Сухой электрод EMG датчики

Определение штифта

Отрицательный вход питания

Мощность вход положительный (3,3 ~ 5,5 V)

Выход аналогового сигнала (0 ~ 3,0 в)

PJ-342 интерфейс сухого электрода

2. Направляющая пластина сухого электрода

Определение штифта

Сухие электроды сухие +

Справочные электроды GND

Сухие электроды сухие-

PJ-342dry интерфейс электрода

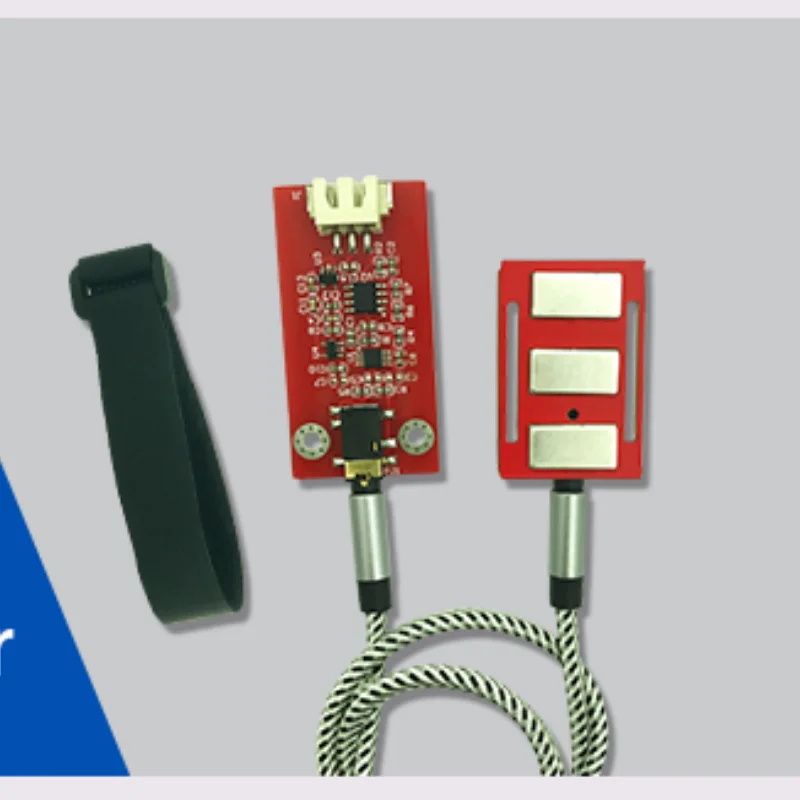

Модуль датчика сухой электросети EMG * 1

Электродная свинцовая плата * 1

Электродный линейный * 1

Бандаж * 1

3P Клеммная линия * 1
