Оптический волоконный усилитель, датчик, фотоэлектрический переключатель, фотоэлектрический переключатель, оптический прозрачный NPN PNP NO NC, регулируемый цифровой ЖК-дисплей

1. Параметры продукта

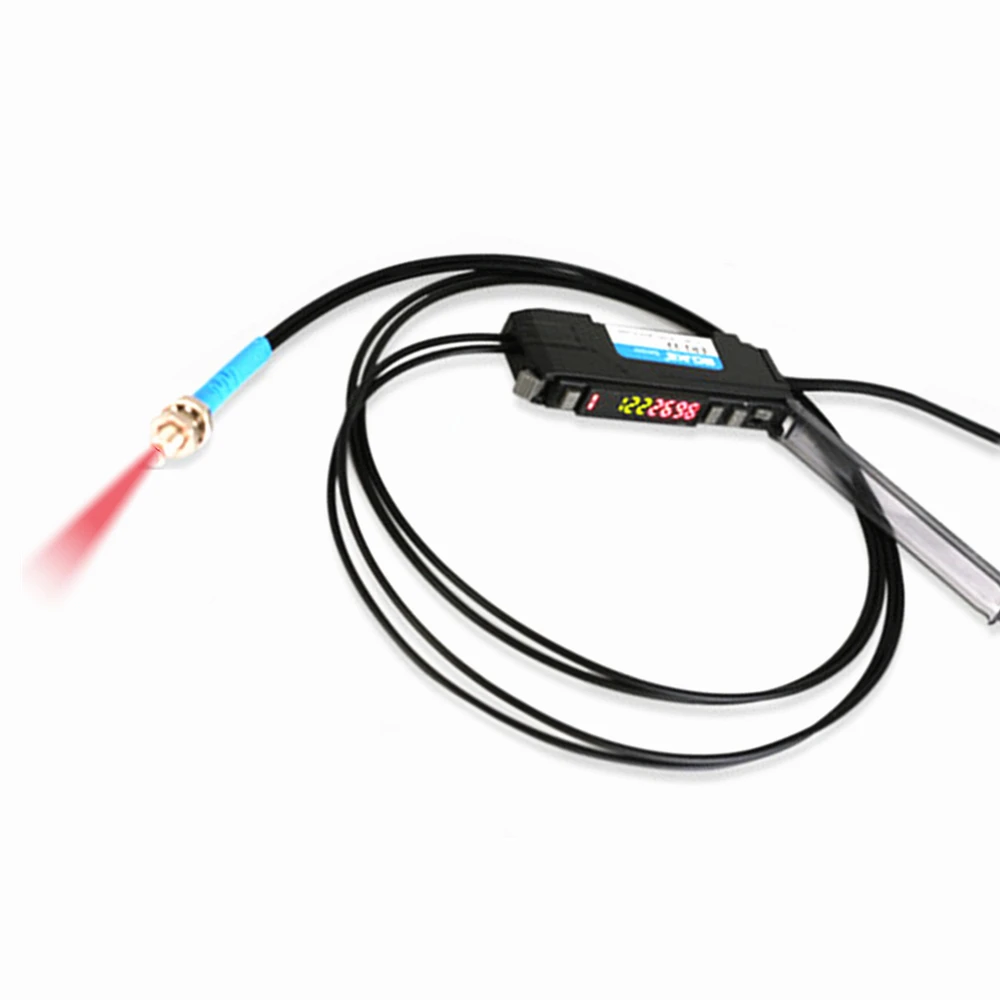

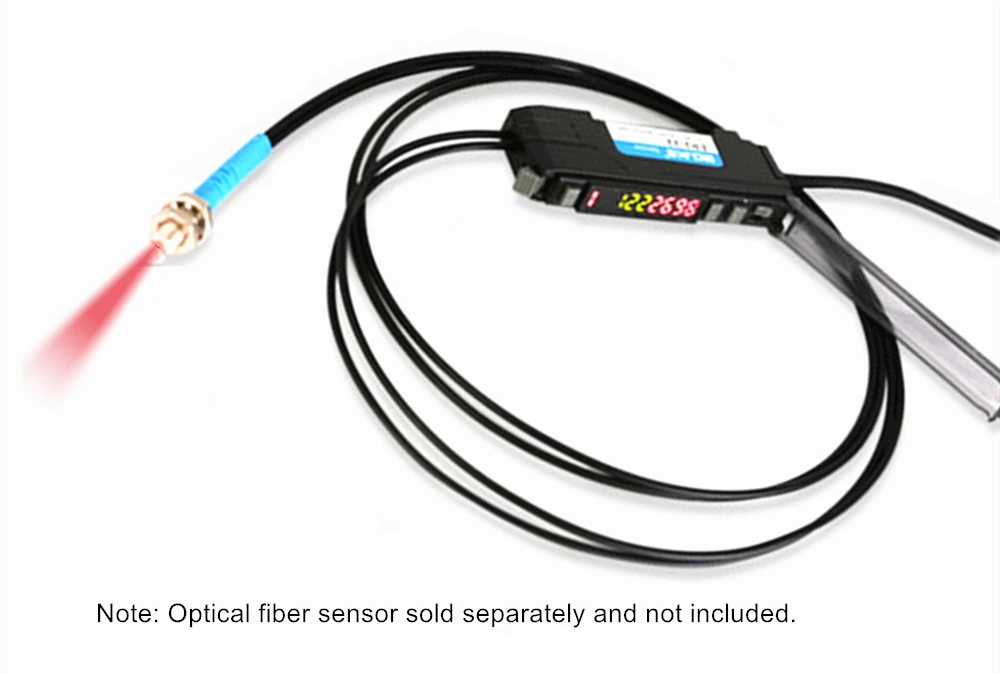

-Название: Волоконно-оптический усилитель-Бренд: BOJKE-Модели: ER2-22N (тип NPN), ER2-22P (тип PNP)-Скорость откликаP1 режим: менее 0,1 микро-второй (г-жа).P2 режим: менее 0,2 микро-второй (г-жа).-Длина волны излучаемого Красного светильник: 650 нм-Расстояние обнаружения:P1 режим: диффузный Отражатель: 200 мм, сквозной луч: 700 ммP2 режим: диффузный Отражатель: 280 мм, сквозной луч: 1200 мм-Отображение обнаруженного значения: 9999-Задержка выхода: 1 ~ 9999 мс регулируется-Тип выхода: переключаемый между NO и NC-Макс. Выходной ток: 100 мА-Метод регулировки чувствительности: Цифровой-Регулировка мощности излучаемого светильник: 3 класса-Thredhold и обнаруженное значение Дисплей: Цифровой-Блокировка клавиш: поддерживается-Вернуться к настройкам по умолчанию: поддерживается-Рабочее напряжение: 12 ~ 24 В постоянного тока-Длина кабеля усилителя: 1 м-Защита цепи: защита от полярности, защита от короткого замыкания, защита от перегрузки-Температура окружающей среды: -25 ~ 55 ℃-Яркость окружающей среды: 20000 люксПримечания:* Усилитель должен быть оснащен оптическим волоконным датчиком, продается отдельно.* Указанное выше расстояние обнаружения может варьироваться и зависеть от датчиков оптического волокна и различной скорости отражения объектов.* В наличии нет жесткого экземпляра, но только Электронное руководство на китайском языке. Тем не менее, операция универсальна, и наш технический помощник может быть достигнут, если нужна какая-либо помощь.

2. Объяснения панели управления

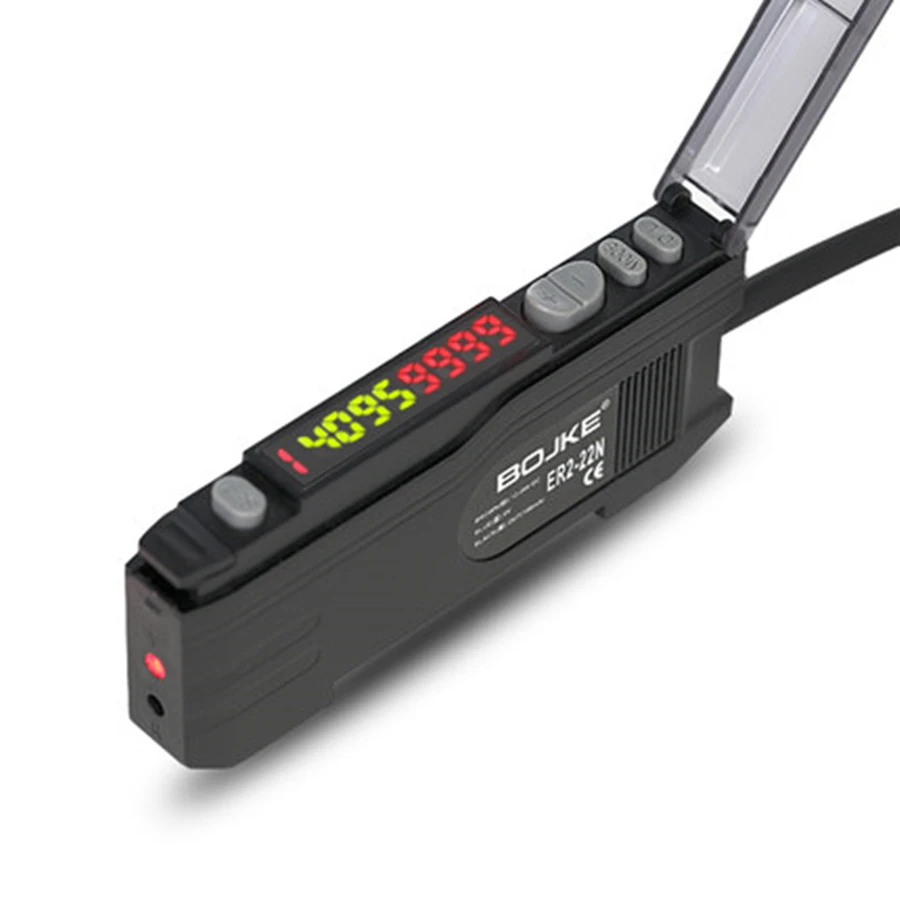

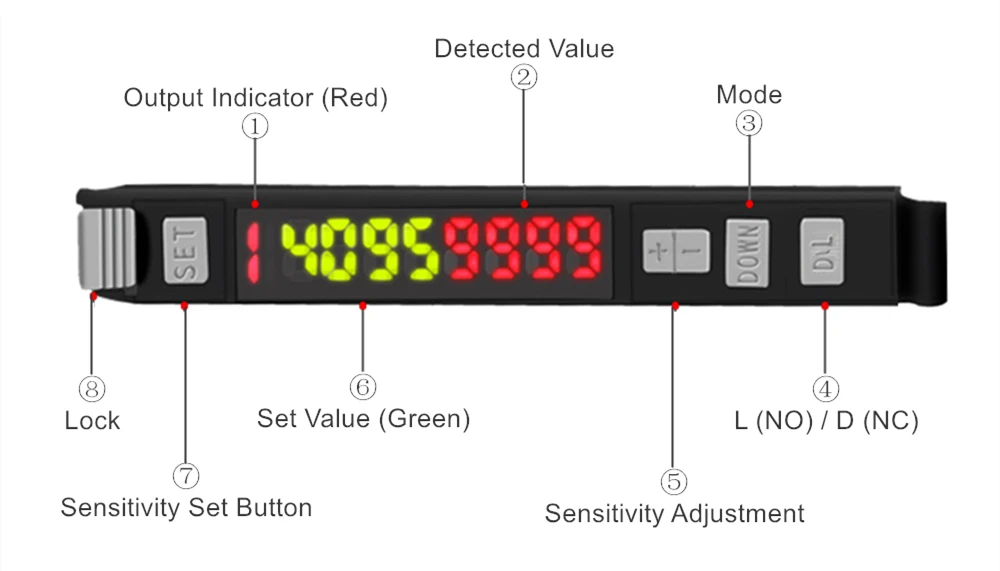

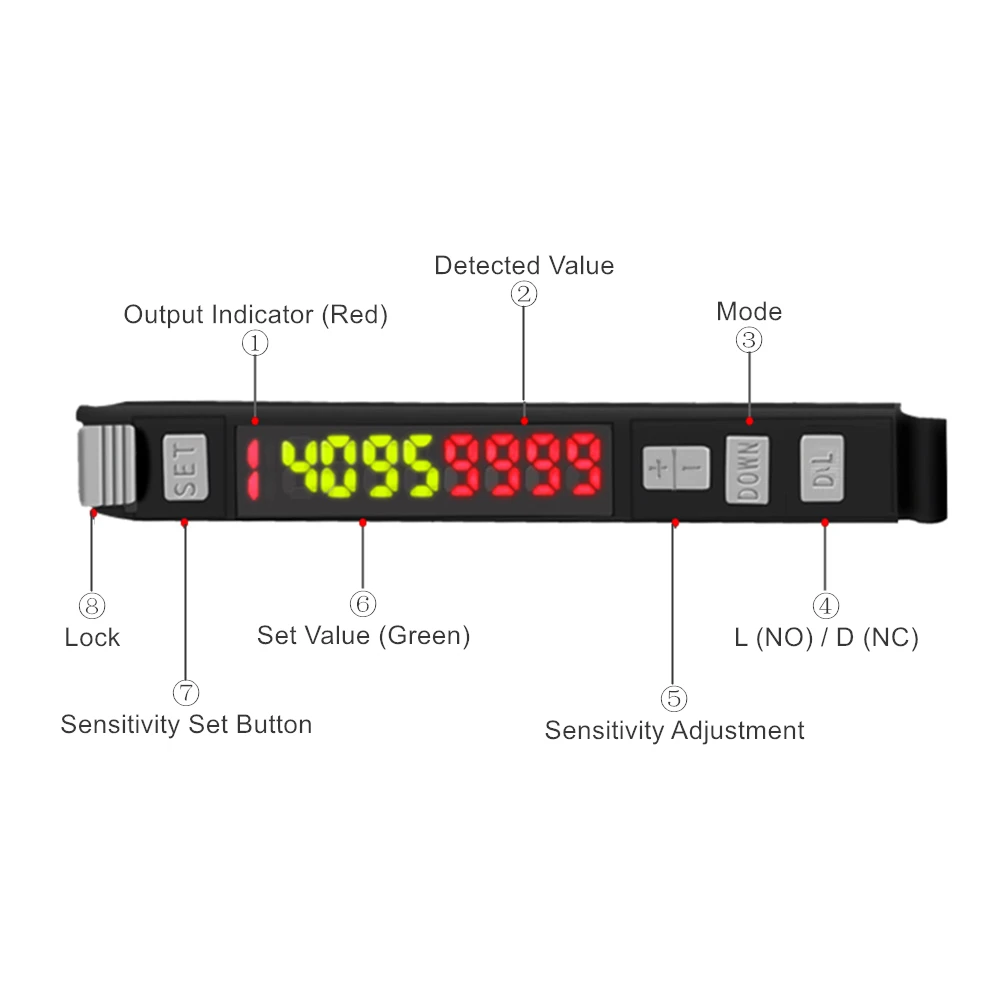

Следуя порядковым числам на рисунке ниже.① Выходной индикатор (красный)② Обнаруженное значение③ Режим④ Кнопка L/D, L = нормально открытый, D = нормально закрытыйSet установленное значение (зеленый)⑦ Световой индикатор чувствительности комплект Кнопка⑧ Кнопка блокировки

3. Размеры усилителя и установки

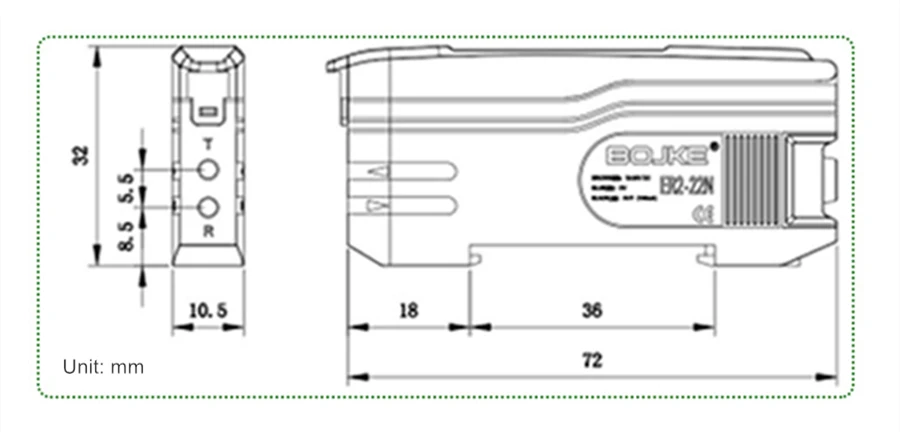

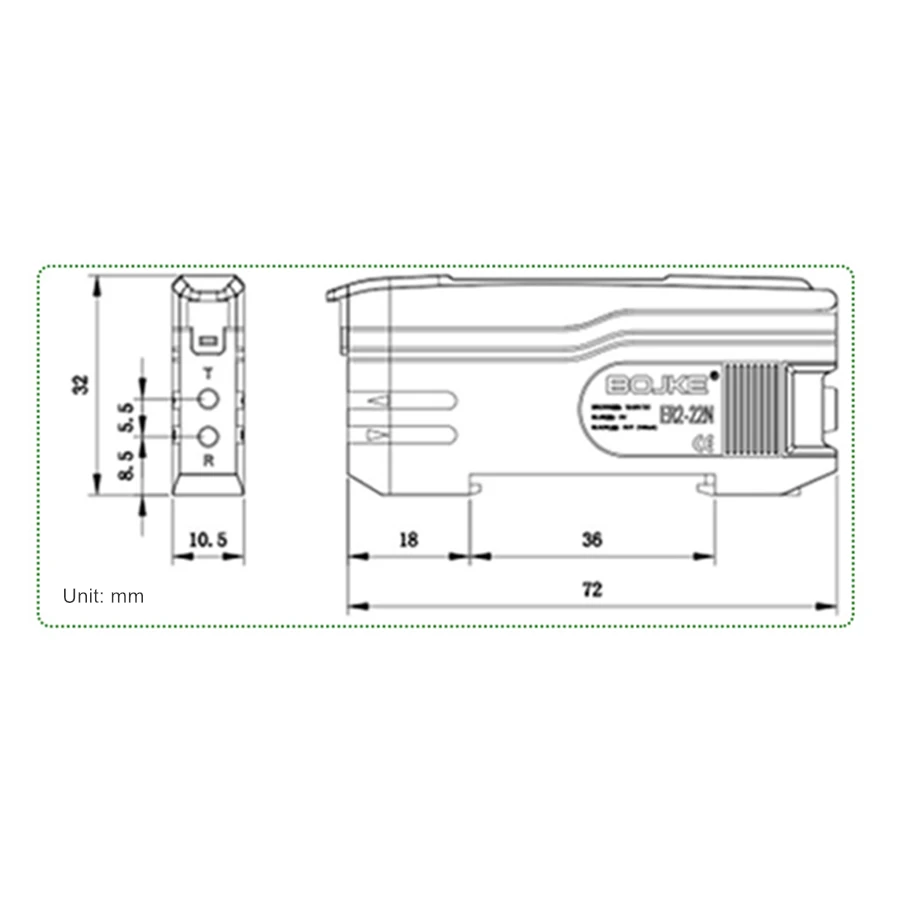

3,1 размерыЕдиница измерения: ммПримечание: размеры, измеренные вручную, имеют небольшие погрешности.

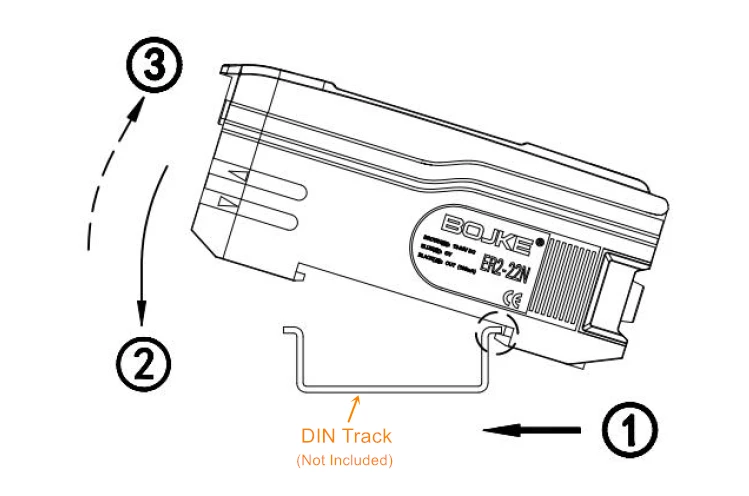

3.2 установкиУсилитель может быть установлен на din-треке (не входит в комплект), что очень распространено в электрическом поле.Этапы установки:См. Эскиз ниже.① Выровняйте слот снизу с одной стороны на din-треке.② Осторожно нажмите усилитель в направлении стрелки, чтобы другой край дорожки мог перейти в другой слот усилителя.③ Для демонтажа усилителя с din-трека нажмите усилитель в направлении стрелки и отпустите край дорожки от слота усилителя.

4. Схема типа NPN и PNP и проводка

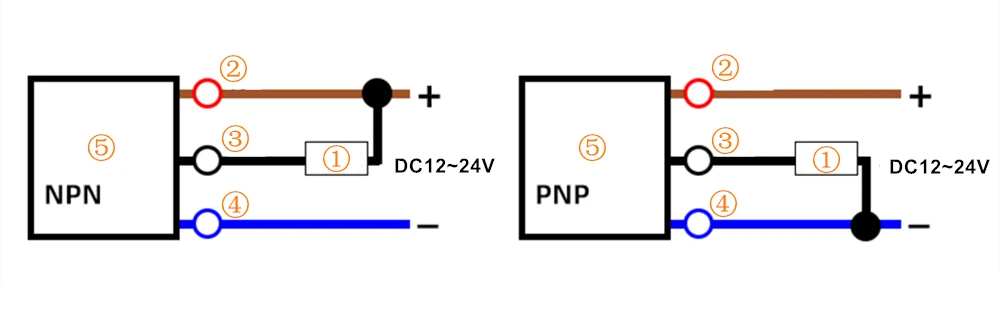

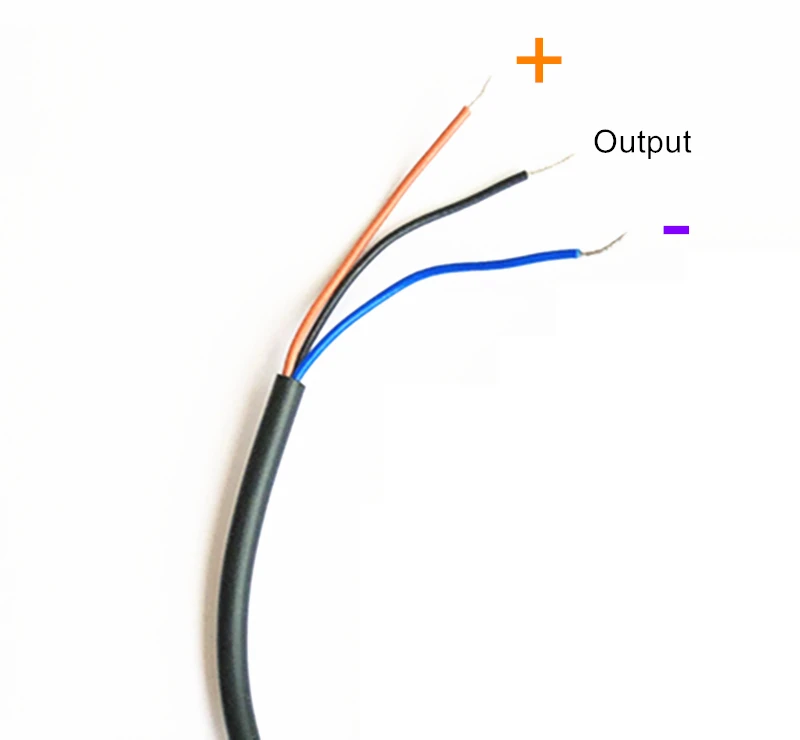

Следуя порядковым числам на диаграмме.(1) нагрузка (устройство контролируется).(2) коричневый кабель, подключается к положительной полярности источника питания.(3) черный кабель, выход и подключение к нагрузке (1).(4) синий кабель, подключается к отрицательной полярности источника питания.(5) Основная схема усилителя.

5. Применимые поля

Усилитель с оптическим волоконным датчиком широко используется в различных областях, включая, но не ограничиваясь:(1) оборудование для обеспечения безопасности(2) оборудование(3) оборудование для обработки ЧПУ(4) Проверка безопасности и безопасности(5) Автоматизация производства(6) Электро-механическое оборудованиеОтличительной особенностью является то, что он может обнаруживать прозрачные предметы (например, стеклянная чашка, стеклянная бутылка, прозрачная пластиковая коробка), которые традиционные Фотоэлектрические переключатели не могут.

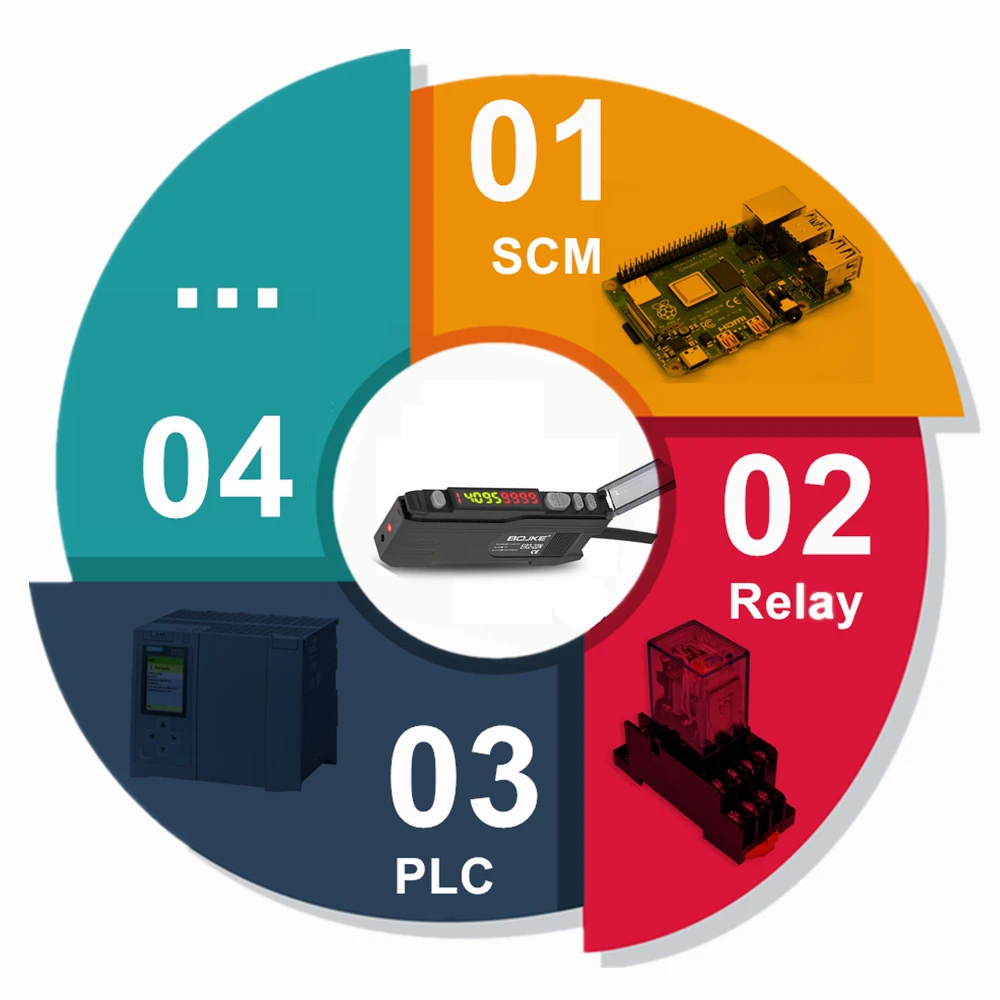

Оснащен оптическим волоконным датчиком, выход усилителя может быть вход01 - SCM (одиночный чип Micyoco)02-реле, таймер03 - PLC (программируемый логический контроллер)04-многие другие электрические устройства.

6. Инструкции пользователя

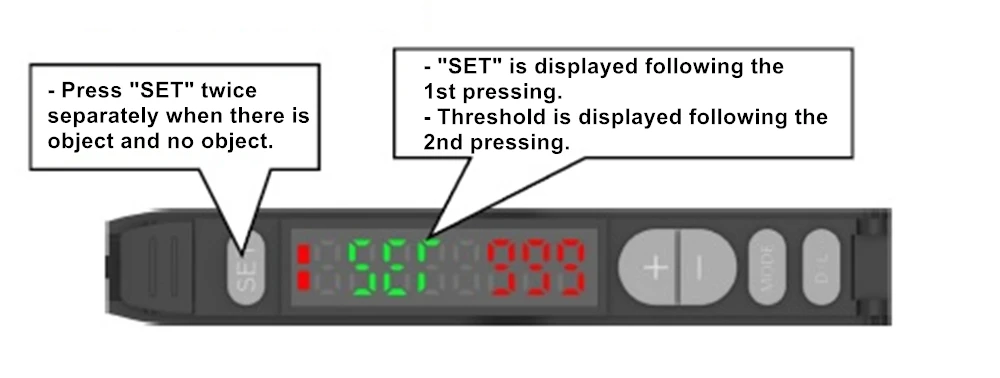

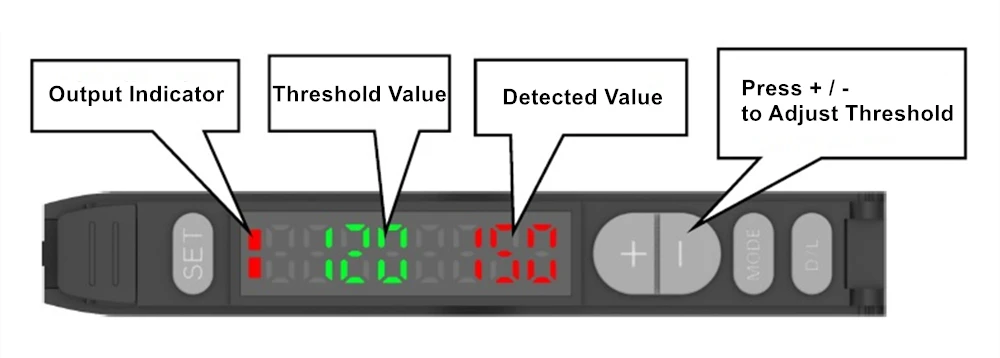

Примечания:1) этот раздел инструкции по использованию r слишком длинный и рекомендуется Читать во время использования.2) поскольку этот продукт продается globaly, Нет листа инструкций пользователя в твердой копии с пересылкой. Перед использованием рекомендуется внимательно прочитать инструкции в разделе.6,1 порог быстрой настройки и ручной регулировки-Нажмите «SET» дважды отдельно, когда есть предмет и нет объекта перед оптическим волоконным датчиком. (Заказ с объектом и без объекта можно переключать.)-Экран отображает «SET» после первого нажатия.-Экран отображает пороговое значение (зеленое) после второго нажатия.-После того, как порог установлен быстро, его можно регулировать вручную, нажав кнопки «+» или «-».Примечания:1) правило для корректировки порога:Обнаруженное значение (в красном цвете) <пороговое значение (в зеленом цвете) <обнаруженное значение при появлении объекта.2) рекомендуется, чтобы обнаруженное значение, когда appreas объекта на 20 больше порогового значения.3) в режиме P1, если обнаруженное значение при отображении объекта составляет менее 100, рекомендуется режим P2.4) Если обнаруженное значение больше порогового значения, выход срабатывает и индикатор вывода включен.

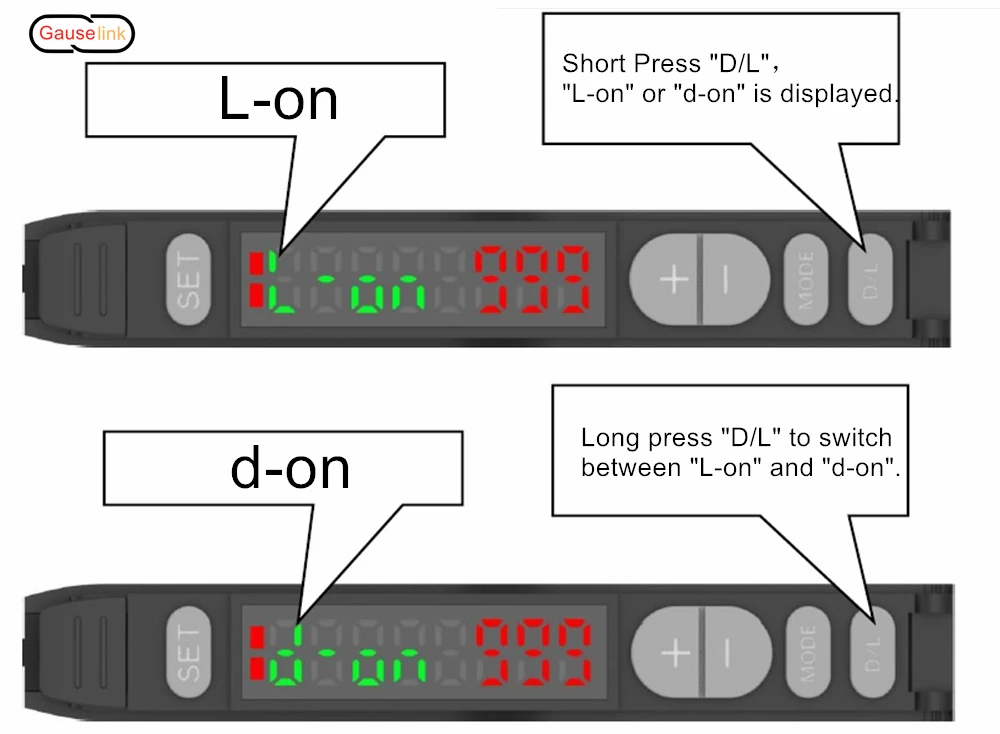

6,2 переключение между нормально открытым (нет) и нормально закрытым (NC)-Отображается короткое нажатие «D/L», «L-on» или «d-on».Подробные инструкции по кнопке L/D:L короткий светильник.D короткий для темного.-Нажмите «D/L» для переключения между «L-on» и «d-on». Отпустите кнопку, и дисплей вернется к нормальной работе через 5 секунд.«L-on»: нет для диффузного отражающего типа, NC для типа сквозного луча«D-on»: нет для типа сквозного луча, NC для диффузного отражающего типа.

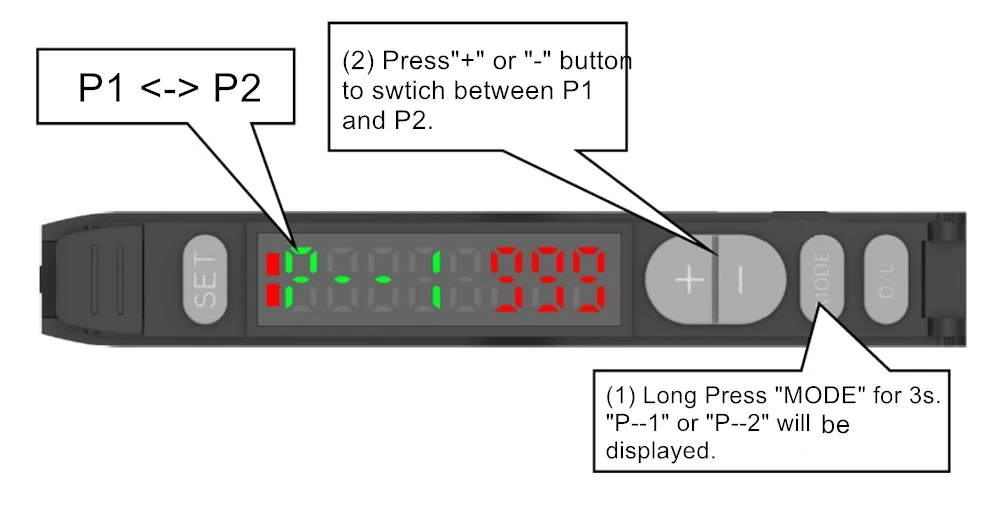

6,3 Выбор режима: P1 и P2(1) удерживайте кнопку «MODE» более 3 секунд.Будет отображаться «P--1» или «P--2».(2) Нажмите кнопку «+» или «-» для переключения между P1 и P2.После выбора P1 или P2 несколько раз нажмите кнопку «MODE», чтобы выйти из меню настроек.Разница между P1 и P2:P--1: максимальное обнаруженное значение составляет 4095, рекомендуется, чтобы разница между обнаруженными значениями (в красном) с и без объекта была более 50.P--2: максимальное обнаруженное значение составляет 9999, рекомендуется, чтобы разница между обнаруженными значениями (в красном) с и без объекта была более 80.

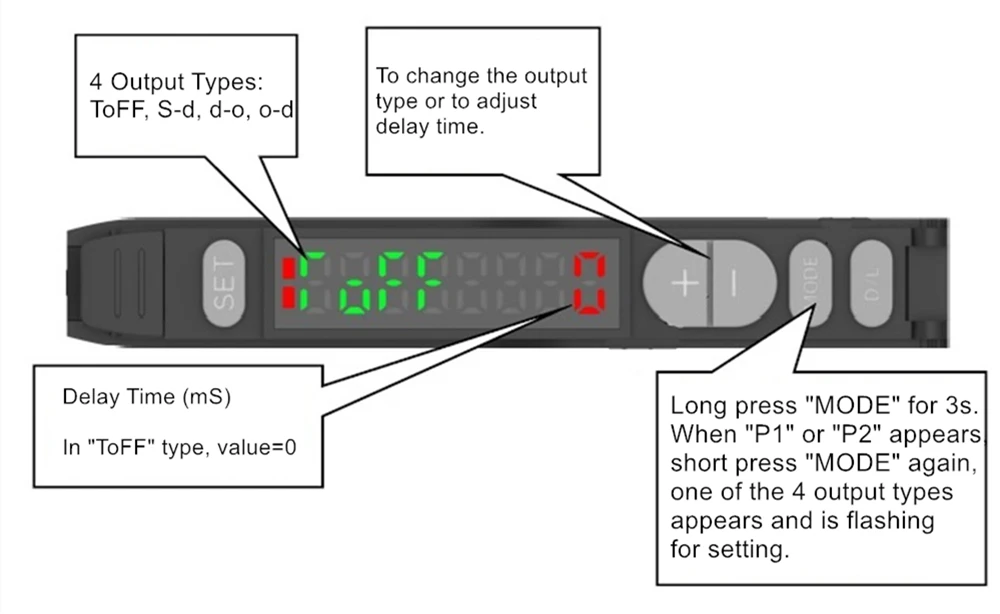

6.4 типа выводаДоступны четыре типа выхода:-ToFF: нет задержки на выходе.-S-d: для вывода сигнала, который длится для набора времени задержки.-D-o: задержка на выходе. После обнаружения объекта и после заданной задержки выход срабатывает. Выход выключен, если объект не обнаружен,-O-d: Выходное расширение. Как только объект обнаружен, выход срабатывает. После смещения объекта выход продлен для заданного времени задержки.Настройка шагов:(1) Длительное нажатие «MODE» для 3s.Когда появляется "P1" или "P2",Короткое нажатие «режим» снова,Один из 4 типов выводаПоявляется и мигаетДля настройки.(2) нажмите «+» или «-» для переключения между 4 типами выходных данных.(3) нажмите «режим», чтобы подтвердить выбор, а затем время задержки (красным) мигает для настройки времени задержки.(4) нажмите «+» или «-», чтобы отрегулировать время задержки (единица измерения: микро-секунды).Примечание: В Type ToFF время задержки может быть только 0 и не может быть изменено.(5) после установки времени задержки несколько раз нажмите кнопку «режим», чтобы выйти из меню настроек.

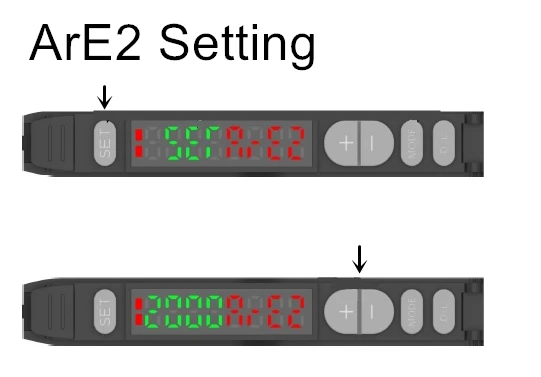

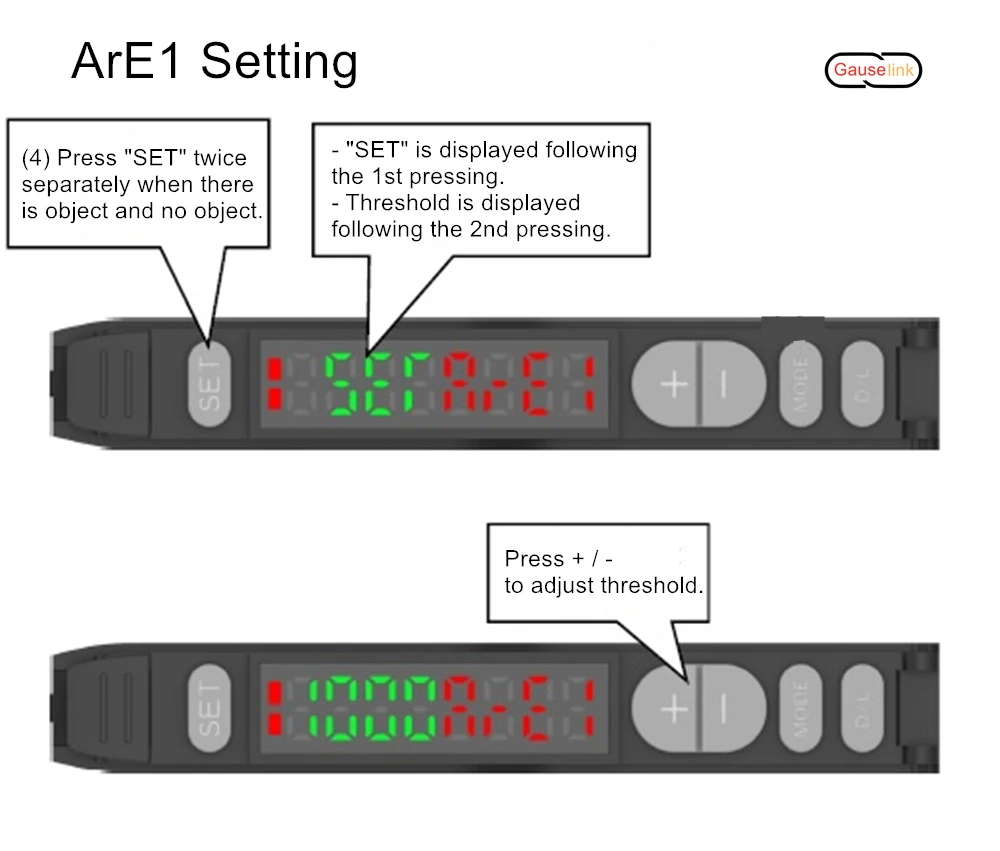

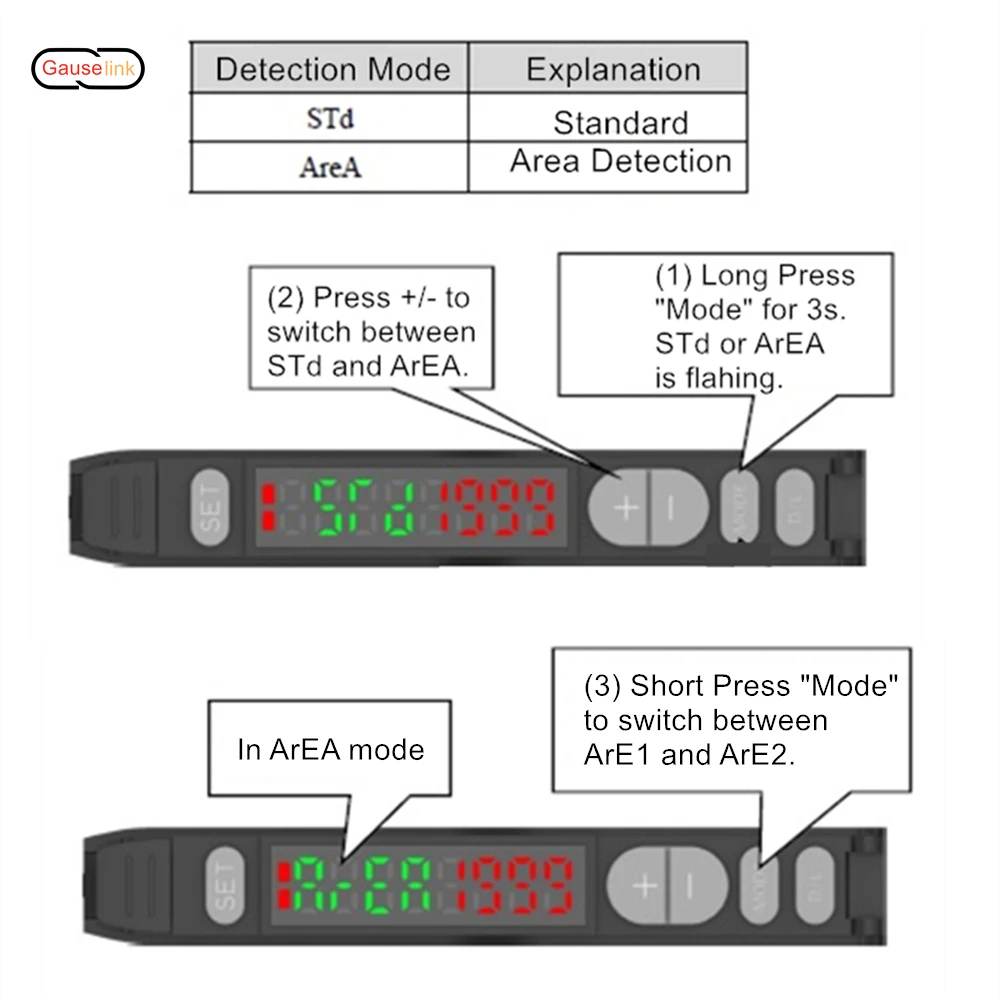

6,5 Настройка обнаружения площадиДоступны два режима обнаружения.(1) удерживайте кнопку «MODE» более 3 секунд, пока STd или область не будут мигать.(2) Нажмите + / -для переключения между STd и областью.STd Стенды для стандартных и площадей для площади.Стандартный режим обнаружения был введен в разделе 6,1.(3) в режиме области, короткое нажатие «режим» для переключения между ArE1 (область 1) и ArE2 (область 2).Пороговые значения для ArE1 и ArE2 одинаковы с 6,1. То есть,(4) нажмите «SET» дважды отдельно, когда есть предмет и нет объекта перед оптическим волоконным датчиком. (Заказ с объектом и без объекта можно переключать.)-Экран отображает «SET» после первого нажатия.-Экран отображает пороговое значение (зеленое) после второго нажатия.-После того, как порог установлен быстро, его можно регулировать вручную, нажав кнопки «+» или «-».Примечания:Порог ArE1 может быть больше или меньше, чем у ArE2. Усилитель определит большой и маленький. Два значения не могут быть слишком близки друг к другу.

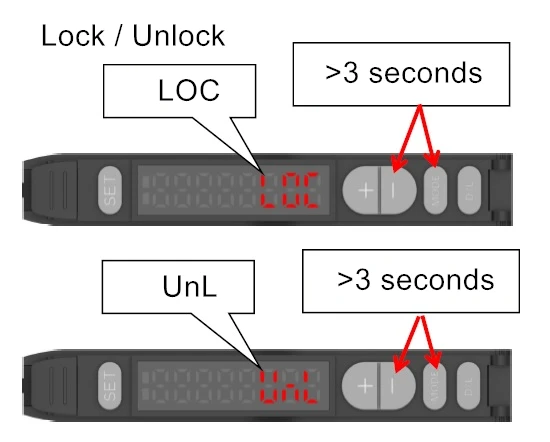

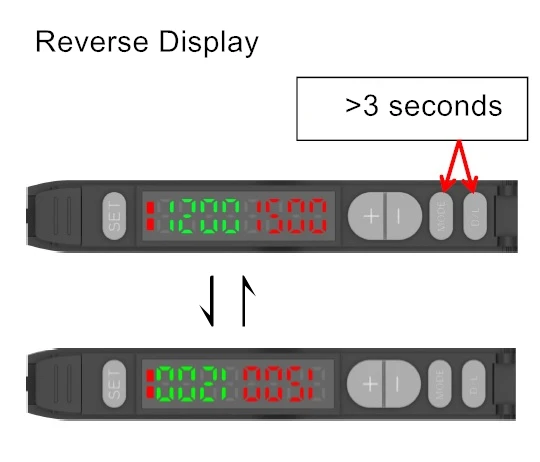

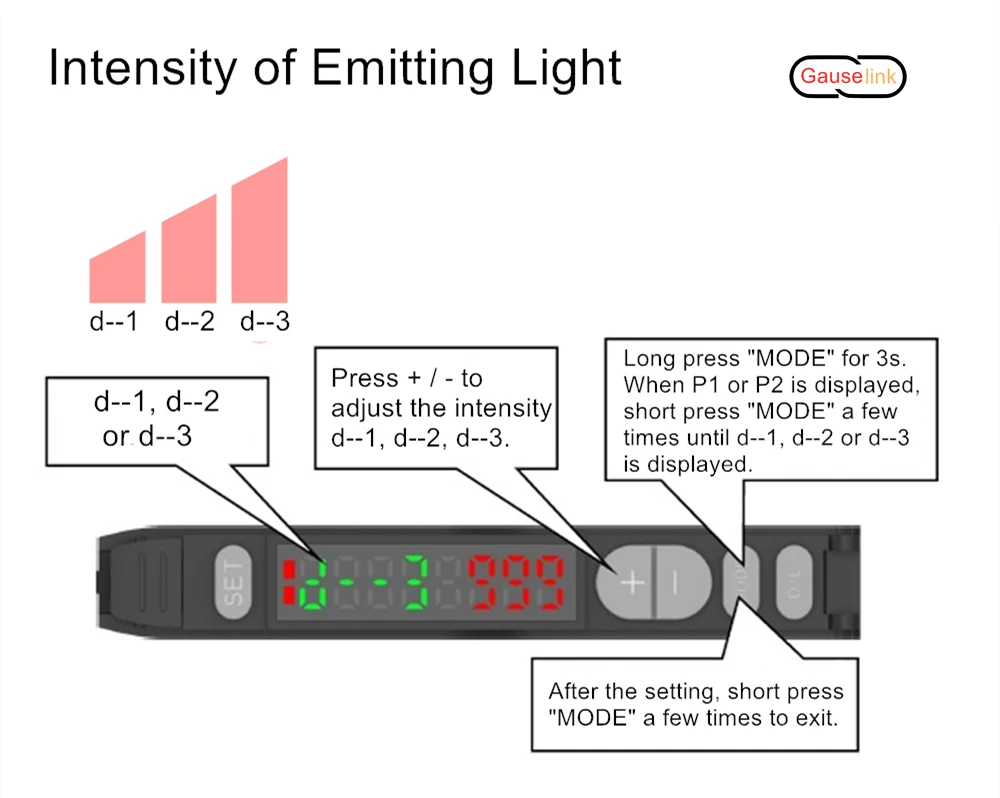

6.6 других настроек-Советы: чтобы получить доступ к каждой настройке, нажмите кнопку «режим» более 3 секунд, когда отображается P1 или P2, короткое нажатие «режим» несколько раз, пока не появится ожидаемая Настройка. Нажмите «+ / -» для переключения настроек. После каждой настройки короткое нажатие несколько раз для выхода из настройки.-При отсутствии работы в течение более 30 секунд Настройка будет выходить из строя.(1) интенсивный излучающий светильникДоступны 3 уровня интенсивности.От слабых до сильных, они d -- 1, d -- 2 и d -- 3.(2) настройка частотыЧастота усилителя, отличающаяся от других усилителей, позволяет ему тесно работать с другими.Доступны 4 типа частот: F1, F2, F3 и F4.(3) назад к начальной настройкеНажмите и удерживайте кнопку «MODE» и «SET» более 3 секунд, пока не отобразится «InIF».Внимание: перед началом операции убедитесь, что вы хотите очистить свои настройки.Начальные параметры, установленные на заводе:-Режим P--1-ToFF: нет задержки на выходе-Излучающий светильник: d -- 3-Стандартное Обнаружение-Частота: F1-L-on(4) Обратный дисплейНажмите и удерживайте кнопку «MODE» и «D/L» более 3 секунд, чтобы повернуть экран назад.(5) Блокировка и разблокировка панелиНажмите и удерживайте кнопку «MODE» и «-» более 3 секунд, пока не отобразится «LOC». Нажмите и удерживайте обе кнопки снова, чтобы разблокировать (UnL).

7. Оптоволоконные датчики

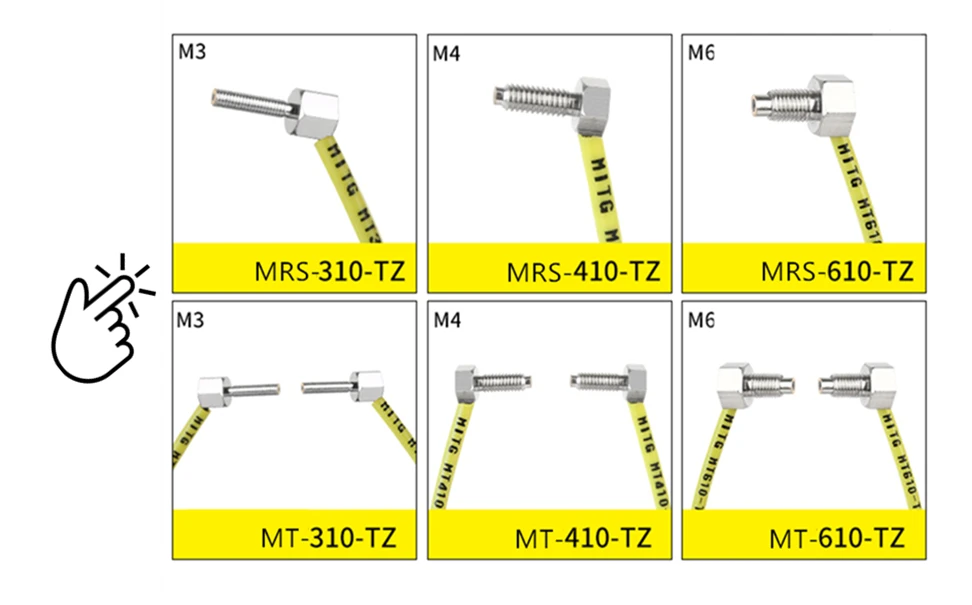

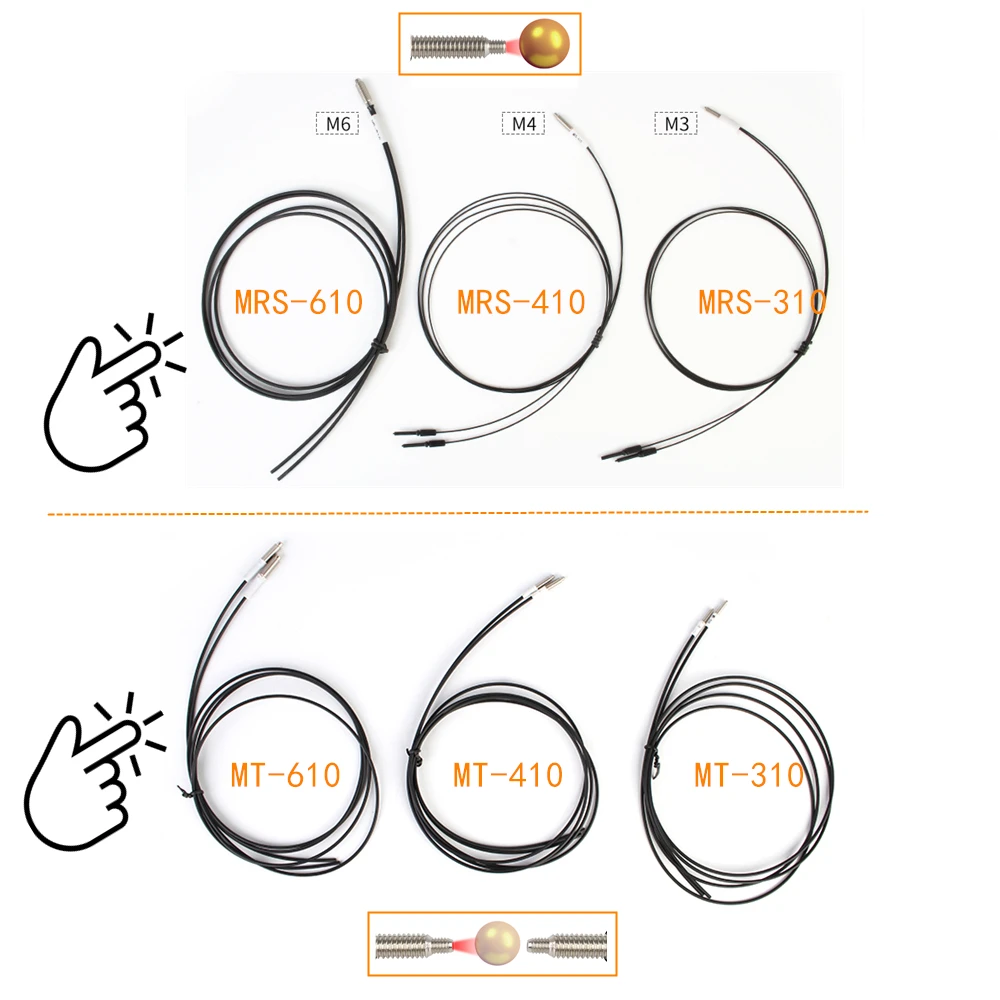

Для оснащения усилителя датчиками оптического волокна, пожалуйста, нажмите на картинку ниже, чтобы выбрать и купить.
