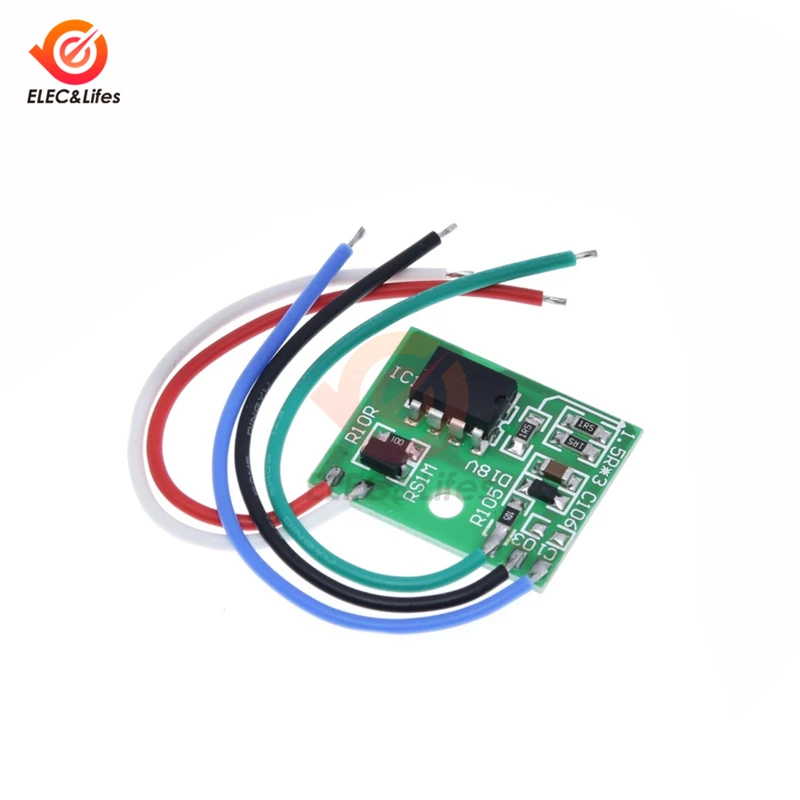

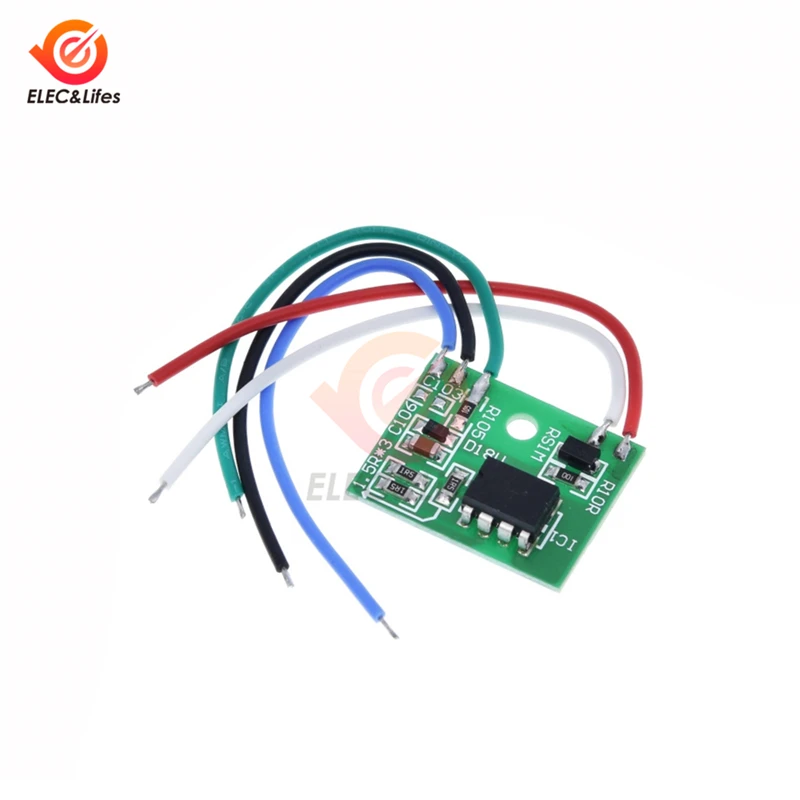

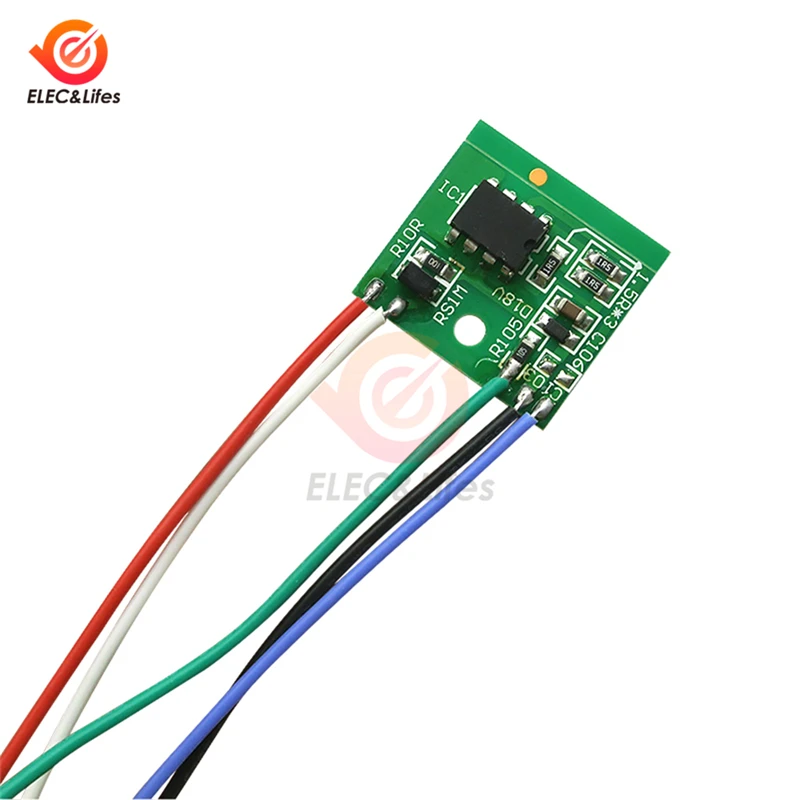

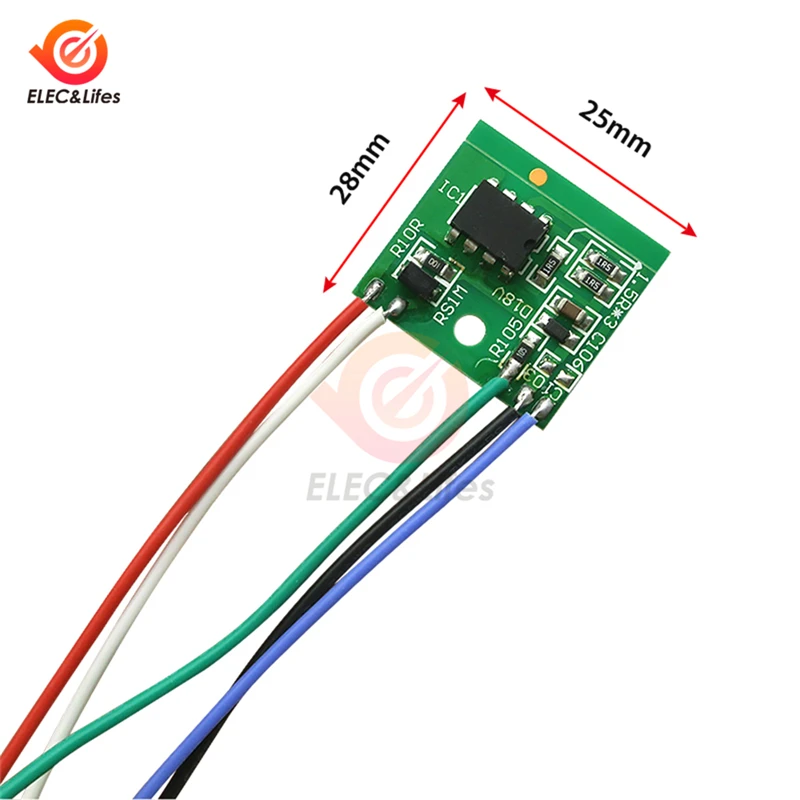

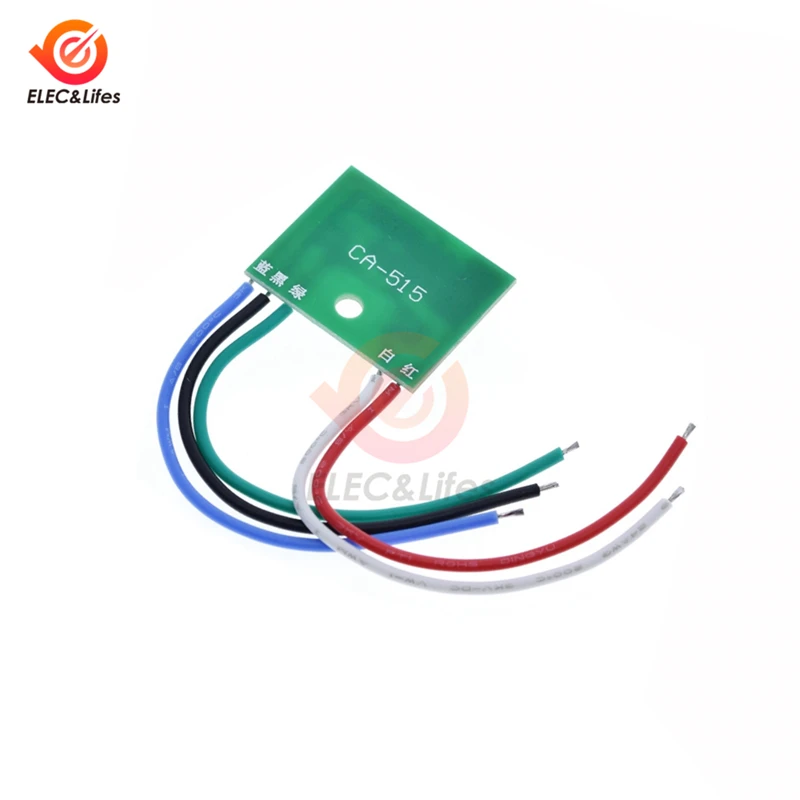

CA-515 универсальный модуль питания с ЖК-дисплеем 5 В-24 В, Ремонтный модуль для платы менее 55 дюймов для обслуживания ЖК-светодиодного дисплея телевизора

Описание для справки:

Светодиодный/ЖК-дисплей дополнительного источника питания 5V модуль

Универсальный ремонтный модуль 5-24 В до 55 дюймов

Мощность может достигать 36 Вт, и установка проста

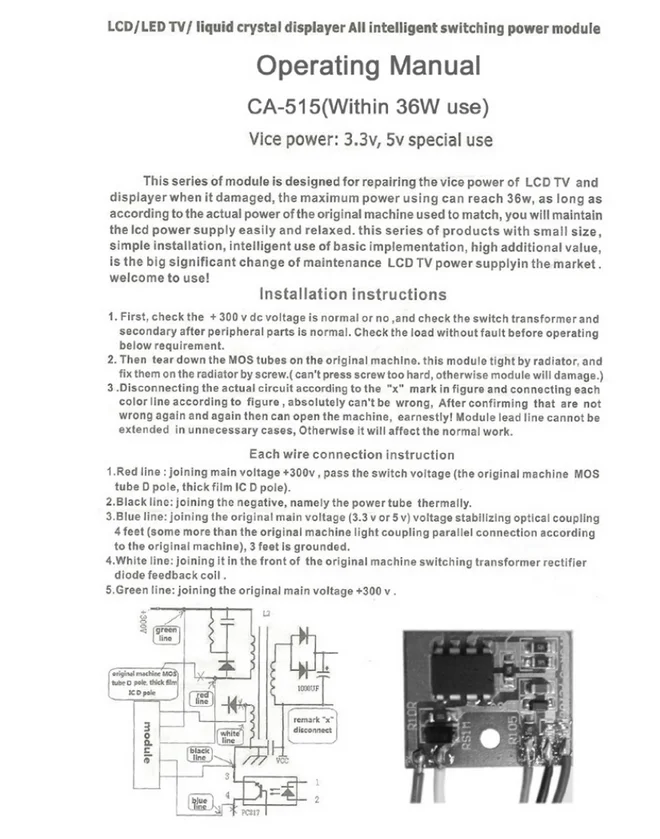

ПРИМЕЧАНИЯ по установке

⑴ После проверки, что напряжение постоянного тока + 300 В является нормальным, подтвердите, что коммутационный трансформатор и вторичные периферийные компоненты являются нормальными, а затем подтвердите, что нагрузка не является короткой, И затем введите следующую операцию.

(2. Сначала снимите трубку MOs или плотную пленку C на оригинальной машине, поместите модуль близко к теплоотводу, И затем закрепите его на теплоотводе с помощью винтового замка (винт замка не может быть прижат слишком плотно, в противном случае модуль будет поврежден).

Disconnect отсоедините кроссовер в реальной цепи, как показано на рисунке, и подключите каждую цветную линию модуля, как показано на рисунке. Это не должно быть неправильно связано. Только после повторной проверки и без неправильного подключения модуль может быть включен. Помните! Свинец не может быть продлен при ненужных обстоятельствах, в противном случае это повлияет на нормальную работу.

Описание каждого свинцового соединения

1. Красная линия: Подключите Основное напряжение + 300 в через устройство переключения напряжения (то есть оригинальная машина MOS трубка D полюс, толстая пленка ICD полюс).

2. Черный провод: Подключите к отрицательному полюсу, то есть к горячей земле силовой трубки.
