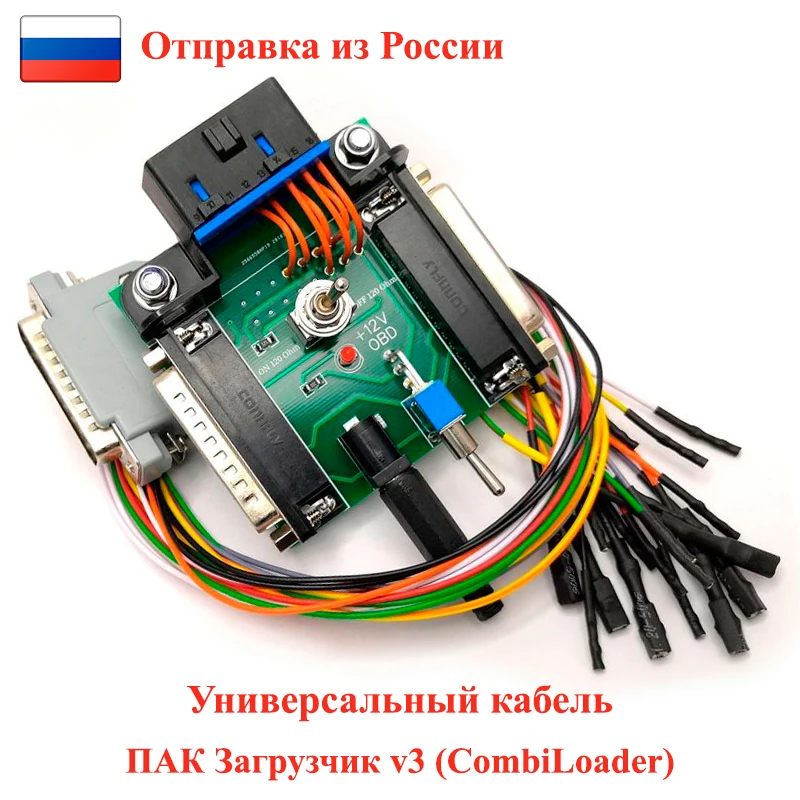

Кабель универсальный для ПАК Загрузчик v3 (CombiLoader)

Универсальный кабель предназначен для подключения ПАК Загрузчика (Combiloader) к различным ЭБУ "на столе" без использования специализированных колодок. Данный кабель работает по K-Line, CAN + GPT. На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534 (DiaLink, Сканматик 2 PRO).

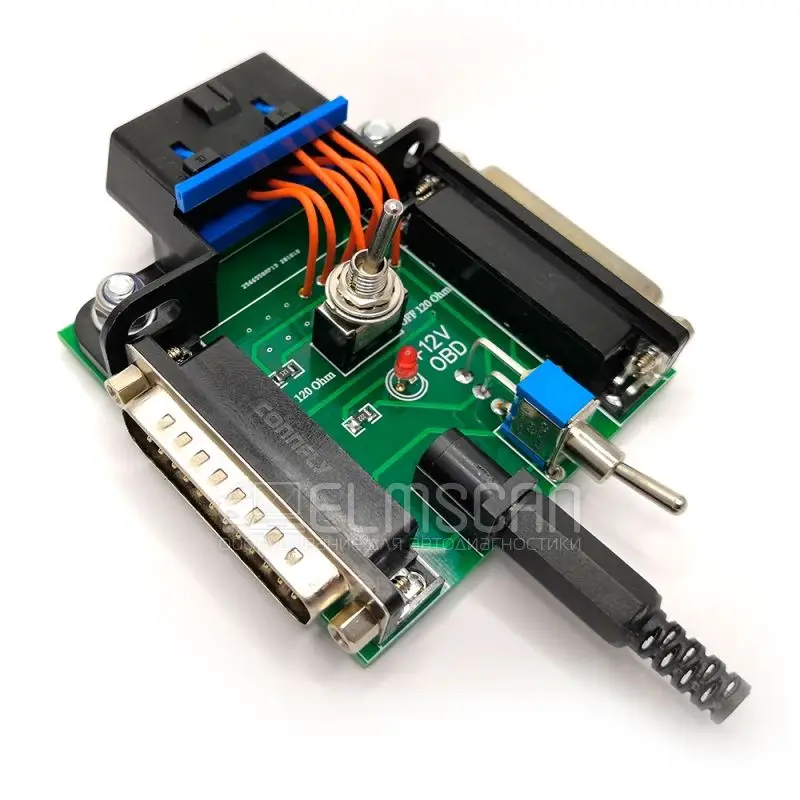

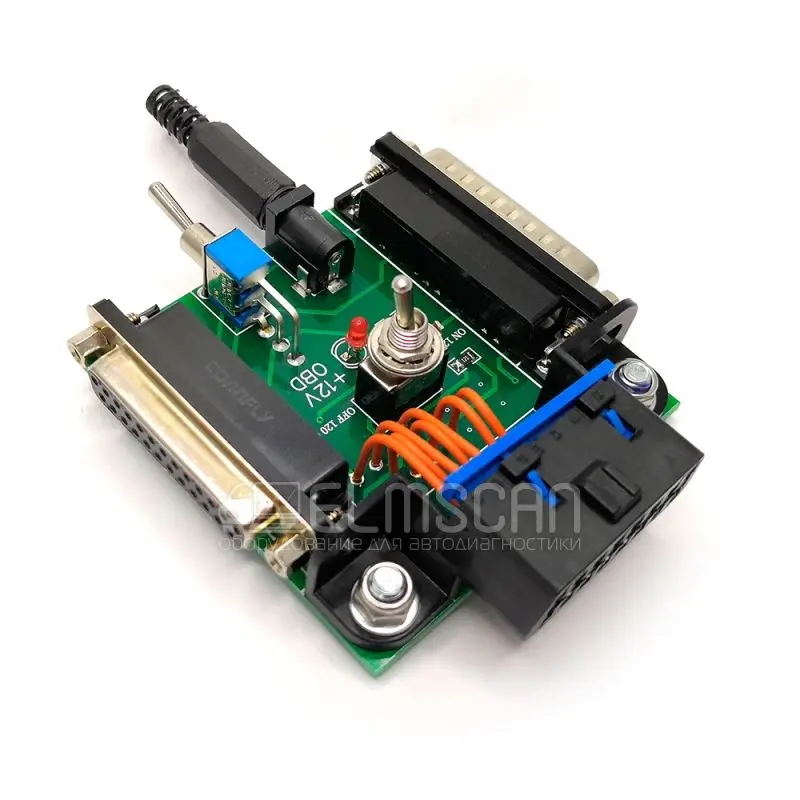

Переключатель SW1 коммутирует внешнее питание адаптера Dialink. Необходим для отключения питания адаптера при некоторых подключениях c 12V GPT.

Переключатель SW2 подключает на шину CAN терминатор шины (резистор 120 Ом между CAN‑L и CAN‑H).

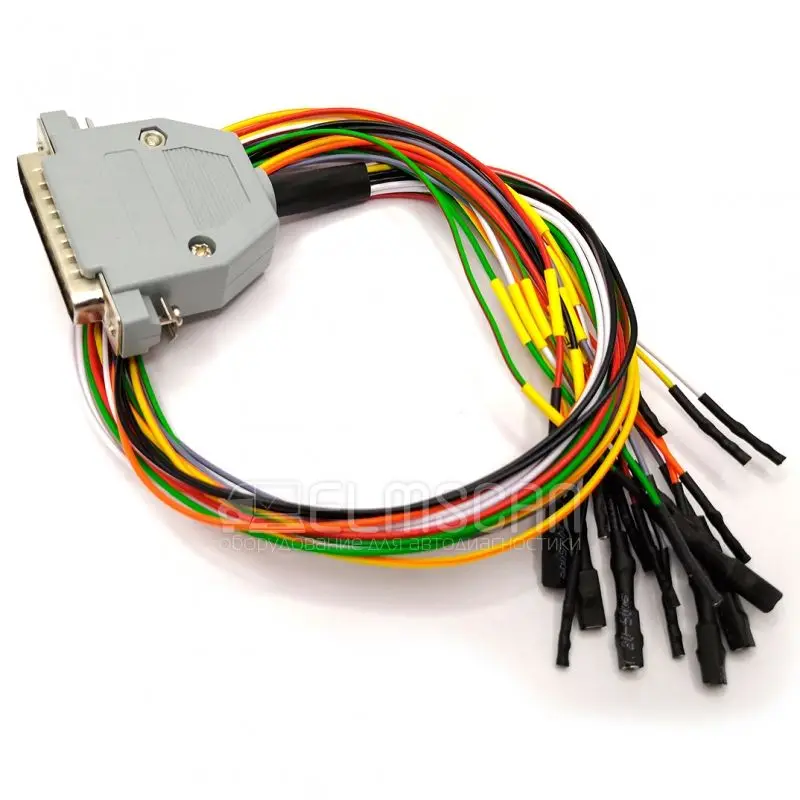

Провода коммуникации имеют по 2 типа контактов: игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ), а также широкий (например, в 55-контактных разъемах ЭБУ). Каждый провод имеет стикер с маркировкой.
