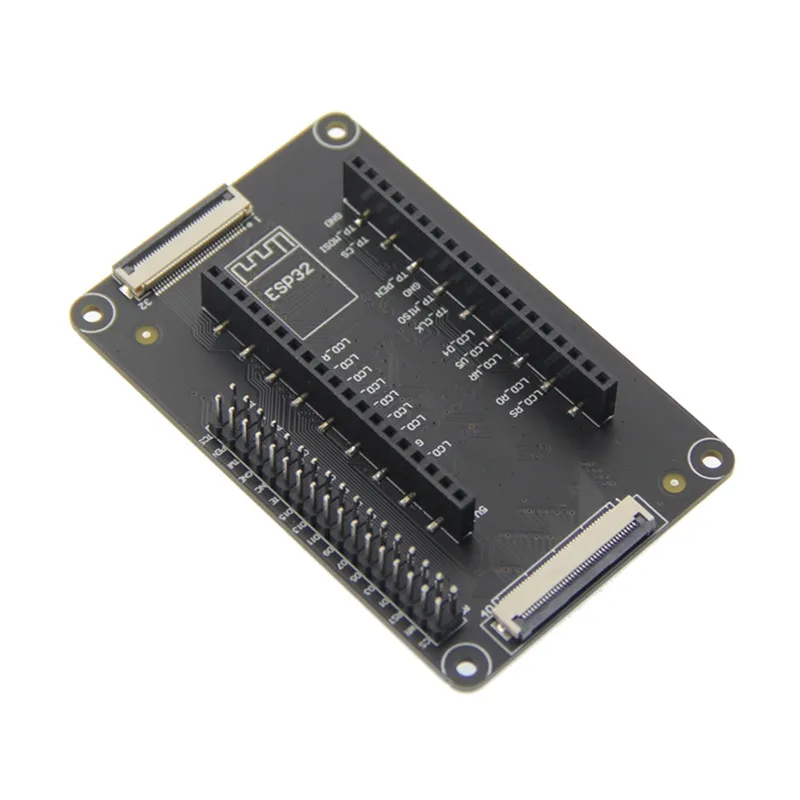

Плата передачи данных SSD1963 RGB, адаптер для основной платы atomic STM32 upright ESP32, макетная плата

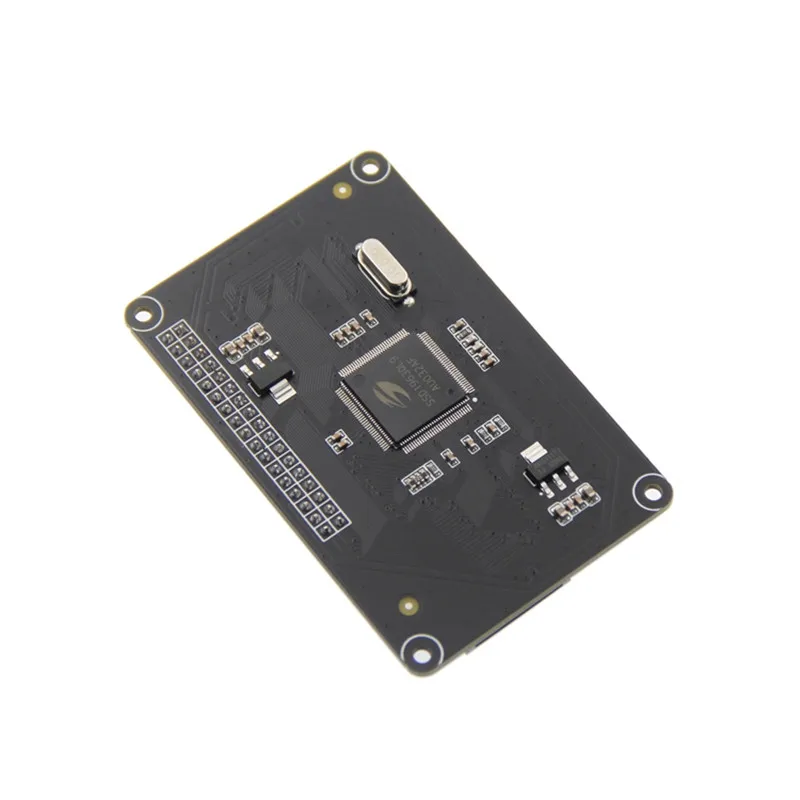

Контрольная ИС ssd1963 на борту

Поддержка максимального разрешения 800*480

Поддержка прямого подключения гибкого кабеля и иглы макетной платы STM32

Поддержка прямой установки макетной платы esp32

Поддержка прямого подключения гибкого кабеля модуля дисплея RGB

Поддержка 8-битной и 16-битной параллельной передачи шины, передача блок скорости

Предоставьте богатую платформу STM32 и образец программы платформы esp32

Технологический стандарт военного класса, длительная стабильная работа

Предоставление технической поддержки базовому водителю

Имя

Параметр

SKU

SSD1963

Драйвер IC

SSD1963

Высокое разрешение

800*480

Входной интерфейс платы разработки STM32

16-битный параллельный порт

Входной интерфейс макетной платы esp32

8-битный параллельный порт

Выходной интерфейс

24-битный RGB параллельный порт

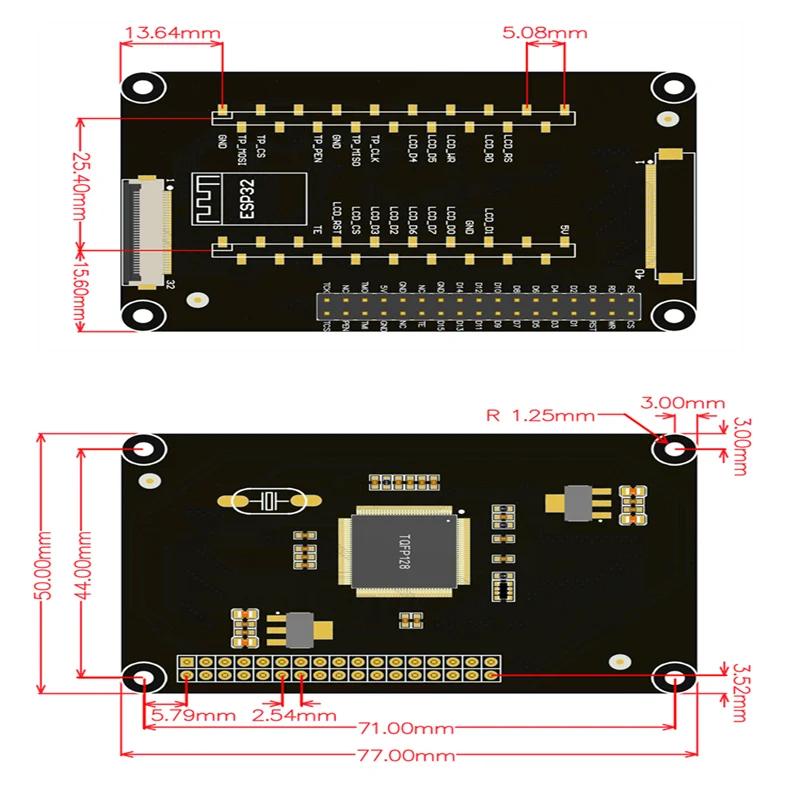

Размер печатной платы модуля

50,00x77,00 (мм)

Входное напряжение

5В

Напряжение IO

3,3 В и 1,8 в

Потребляемая мощность

36 мА

Грубый вес (вес нетто)

22 (g)

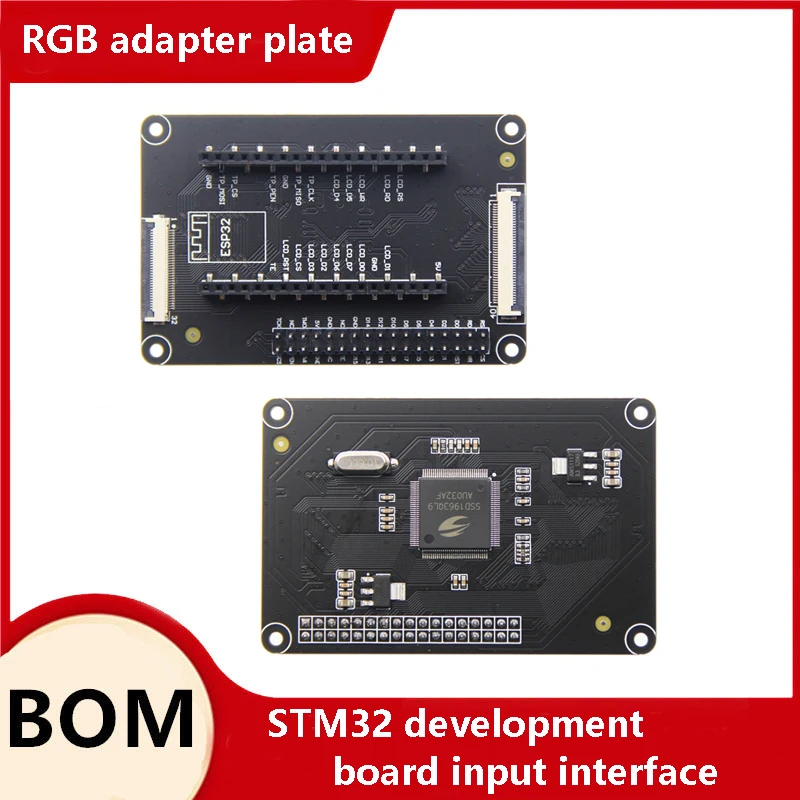

① -- 40-контактный гибкий кабель, выходной интерфейс ② ④ -- линейный интерфейс макетной платы esp32 ③ -- макетная плата STM32, 32-контактный гибкий кабель, входной интерфейс ⑤ -- макетная плата STM32, 34-контактный входной интерфейс

Описание штырькового входного интерфейса платы разработки STM32

Номер

Имя контакта

Описание

1

CS

Контакт управления сбросом ЖК-дисплея (включение низкого уровня)

2

RS

Контрольный Контакт ЖК-регистра/выбора данных (высокий уровень: регистр, низкий уровень: данные)

3

WR

Контактный ЖК-дисплей

4

RD

ЖК-штифт управления считыванием

5

РСТ

Контакт управления сбросом ЖК-дисплея (сброс низкого уровня)

6 ~ 21

D0 ~ D15

16-битный контакт шины данных ЖК-дисплея (Используйте d0 ~ D7 в 8-битном режиме)

22

GND

Заземляющий контакт модуля

23

Те

Сигнальный контакт с ЖК-дисплеем (только для чтения)

24

NC

Без определения, зарезервировано

25

NC

Без определения, зарезервировано

26

GND

Заземляющий контакт модуля

27

GND

Заземляющий контакт модуля

28

5В

Положительный контакт источника питания модуля (подключен к 5 В)

29

TMI

Сопротивление сенсорного экрана SPI bus Считывание данных pin (конденсатор сенсорный экран не используется)

30

ТМО

Контакты данных шины IIC емкостного сенсорного экрана (контакты данных записи шины SPI сопротивления сенсорного экрана)

31

Ручка

Контакт обнаружения прерывания сенсорного экрана (низкий уровень при возникновении прикосновения)

32

NC

Без определения, зарезервировано

33

TCS

Контакты сброса сенсорного экрана конденсатора (контакты выбора чипа сенсорного экрана сопротивления)

34

TCK

Штырь часов IIC шины емкостного сенсорного экрана (штырь часов шины SPI сопротивления сенсорного экрана)

STM32 макетная плата гибкий кабель входной интерфейс контактный описание

Номер

Имя контакта

Описание

1

TCK

Штырь часов IIC шины емкостного сенсорного экрана (штырь часов шины SPI сопротивления сенсорного экрана)

2

TCS

Контакты сброса сенсорного экрана конденсатора (контакты выбора чипа сенсорного экрана сопротивления)

3

Ручка

Контакт обнаружения прерывания сенсорного экрана (низкий уровень при возникновении прикосновения)

4

ТМО

Контакты данных шины IIC емкостного сенсорного экрана (контакты данных записи шины SPI сопротивления сенсорного экрана)

5

TMI

Сопротивление сенсорного экрана SPI bus Считывание данных pin (конденсатор сенсорный экран не используется)

6

5В

Положительный контакт источника питания модуля (подключен к 5 В)

7

GND

Заземляющий контакт модуля

8

GND

Заземляющий контакт модуля

9

NC

Без определения, зарезервировано

10

NC

Без определения, зарезервировано

11

Те

Сигнальный контакт с ЖК-дисплеем (только для чтения)

12 ~ 27

D15 ~ D0

16-битный контакт шины данных ЖК-дисплея (Используйте d0 ~ D7 в 8-битном режиме)

28

РСТ

Контакт управления сбросом ЖК-дисплея (сброс низкого уровня)

29

RD

ЖК-штифт управления считыванием

30

WR

Контактный ЖК-дисплей

31

RS

Контрольный Контакт ЖК-регистра/выбора данных (высокий уровень: регистр, низкий уровень: данные)

32

CS

Контакт управления сбросом ЖК-дисплея (включение низкого уровня)

Макетная плата ESP32 Описание контакта линейного интерфейса

Номер

Имя контакта

Описание

1

5В

Контакт питания (подключен к 5 В)

2

LCD_RS

Контрольный Контакт ЖК-регистра/выбора данных (высокий уровень: регистр, низкий уровень: данные)

3

LCD_RD

ЖК-штифт управления считыванием

4

LCD_D1

Контакт 2 8-битной параллельной шины данных

5

GND

Штифт питания

6

LCD_WR

Контактный ЖК-дисплей

7

LCD_D0

Контакт 1 8-битной параллельной шины данных

8

LCD_D5

Контакт 6 8-битной параллельной шины данных

9

LCD_D7

Контакт 8 8-битной параллельной шины данных

10

LCD_D4

Контакт 5 8-битной параллельной шины данных

11

LCD_D6

Контакт 7 8-битной параллельной шины данных

12

LCD_D2

Контакт 3 8-битной параллельной шины данных

13

TP_CLK

Штырь управления часами шины IIC емкостного сенсорного экрана (штырь управления часами шины SPI сенсорного экрана сопротивления)

14

LCD_D3

Контакт 4 8-битной параллельной шины данных

15

TP_MISO

Шина SPI считывает контакты данных сопротивления сенсорного экрана (емкостный сенсорный экран не используется)

16

LCD_CS

Контрольный Контакт ЖК-чипа

17

GND

Штифт питания

18

LCD_RST

Штифт управления сбросом ЖК-дисплея

19

TP_PEN

Контакт управления прерыванием сенсорного экрана

20

Те

Сигнальный контакт с эффектом разрыва (только для чтения)

21

TP_CS

Контактный разъем сброса емкостного сенсорного экрана (контактный разъем выбора чипа сенсорного экрана)

22

TP_MOSI

Контакты данных шины IIC емкостного сенсорного экрана (контакты данных записи шины SPI сопротивления сенсорного экрана)

23

GND

Штифт питания

Описание контакта выходного интерфейса гибкого кабеля

Номер

Имя контакта

Описание

1

VCC5

Входной контакт питания (подключение к 5 В)

2

VCC5

Входной контакт питания (подключение к 5 В)

3 ~ 10

R0 ~ R7

8-битный красный штифт

11

GND

Штифт питания

12 ~ 19

G0 ~ G7

8-битный зеленый контакт данных

20

GND

Штифт питания

21 ~ 28

B0 ~ B7

8-битный зеленый контакт данных

29

GND

Штифт питания

30

Пклк

Пиксельные часы

31

HSYNC

Горизонтальный штифт управления синхронным сигналом

32

VSYNC

Вертикальный штифт управления синхронным сигналом

33

DE

Контакт управления сигналом включения данных

34

BL

Штифт управления подсветкой ЖК-дисплея

35

TP_CS

Контакты сброса сенсорного экрана конденсатора (контакты выбора чипа сенсорного экрана сопротивления)

36

TP_MOSI

Контакты данных емкостной сенсорной шины IIC (контакты данных записи шины SPI сенсорного экрана сопротивления)

37

TP_MISO

Сопротивление сенсорного экрана SPI bus Считывание данных pin (емкостный сенсорный экран не используется)

38

TP_CLK

Штырь управления часами шины IIC емкостного сенсорного экрана (штырь управления часами шины SPI сенсорного экрана сопротивления)

39

TP_PEN

Контакт управления прерыванием сенсорного экрана (низкий уровень при генерировании касания)

40

РСТ

Контакт управления сбросом ЖК-дисплея (эффективен на низком уровне)

4,3 дюймовый SSD1963 MCU дисплей модуль упаковки

5,0 дюймовый SSD1963 MCU дисплей модуль упаковки

7,0 дюймовый SSD1963 MCU дисплей модуль упаковки

4,3 дюймов SSD1963 MCU модуль дисплея Руководство пользователя

5,0 дюймов SSD1963 MCU модуль дисплея Руководство пользователя

7,0 дюймов SSD1963 MCU модуль дисплея Руководство пользователя

SSD19963 Размер пинборда изображение-спереди

SSD19963 Размер пинборда фото-назад

SSD1963 схема пинборда

Драйвер IC SSD1963 технические данные

Иллюстрация использования программного обеспечения STM32 keil

Иллюстрация использования программного обеспечения Arduino IDE

Инструкции по установке Arduino IDE для ESP32

Пример использования программного обеспечения PCtoLCD2002

Иллюстрация программного обеспечения Image2Lcd

Настройки модуля дисплея на китайском и английском языках

PCtoLCD2002

Image2Lcd
