Генератор сигналов P82C 1 гц-240кгц ШИМ импульсная Частота Рабочий цикл регулируемый модуль

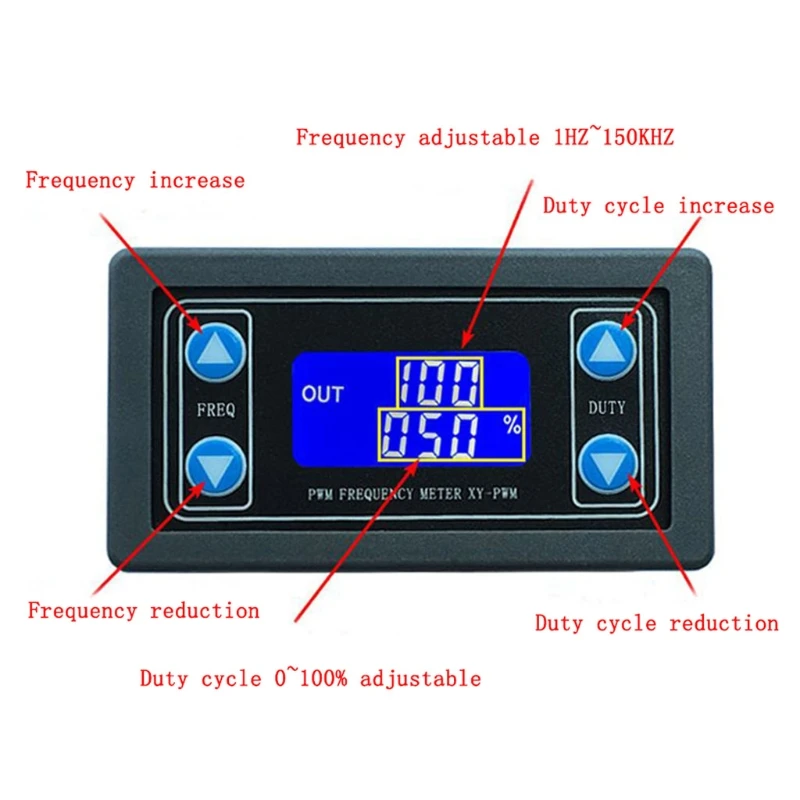

P82C 1HZ-150KHZ ШИМ импульсная Частота Рабочий цикл регулируемый модуль генератор сигналовOOTDTYОписание:100% новый и высокое качествоГенератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.Особенности:С внешним корпусомЖК-дисплей высокой четкостиПоддержка UARTПоддержка регулировки частотыПоддержка регулировки рабочего циклаВысокая точность обнаруженияПоддержка функции отключения памятиВыход 1 канал ПВМДиапазон частотного набора:Введите интерфейс настроек при коротком нажатии любой кнопки FREQ + или FREQ-в нормальном рабочем состоянии для выбора диапазона частот. Автоматически Переключайте диапазон частот.Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки.Дисплей ХХХ. Нет десятичной точки, минимальная частота-1 Гц. Частотный диапазон-1 Гц ~ 999 Гц.Дисплей X.XX. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц.Дисплей XX. Х. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц.Дисплей X. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.Например:Дисплей 100 означает, что выходная частота ШИМ составляет 100 Гц;Дисплей 1,01 означает, что выходная частота ШИМ составляет 1,01 кГц;Дисплей 54,1 означает, что выходная частота ШИМ составляет 54,1 кГц;Дисплей 1.2.4 означает, что выходная частота ШИМ составляет 124 кГц;Диапазон набора рабочего цикла:Введите интерфейс настроек при коротком нажатии любой кнопки DUTY + или DUTY-в нормальном рабочем состоянии, чтобы выбрать рабочий цикл. Автоматически переключать частотный диапазон.Диапазон рабочего цикла составляет 0.00%-100%.Используйте шаги:Подключение к источнику питания;Короткое или длинное нажатие кнопки FREQ + или FREQ-для установки частоты;Короткое или длинное нажатие кнопки DUTY + или DUTY- to set duty cycleПодключение к нагрузке.Коммуникационная плата интерфейса UART и настройки параметров:Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);UART: 9600, 8, 11. Установите частоту ШИМ:F101: частота набора 101 Гц. 101 может заменить на 001 ~ 999;F1.05: установленная частота 1,05 кГц. 1,05 может заменить на 1,00 ~ 9,99;F10.5: набор частота 10,5 кГц. 10,5 может заменить 10,0 ~ 99,9;F1.0.5: установленная частота 105 кГц. 1.0.5 может заменить на 1.0.0 ~ 1.5.0;2. Установить Рабочий цикл ШИМ:DXXX: рабочий цикл-XXX. XXX может быть 000-100.E.g:D051 означает, что рабочий цикл PWN должен быть установлен как 51%.3. Чтение параметров набора:Отправить чтение, а затем получить параметр.4. Возвращаемое значение:Возврат: установить успех.Возврат: комплект не подходит.Применение:1. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки;2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;3. Генерирует регулируемые импульсы для использования MCU;4. Диммер;5. Регулятор скорости;Примечание:Это 1 канал ПВМ, выходные сигналы одинаковые. Они не могут настроить самостоятельно.Спецификация:Название продукта: PWM генератор сигналовРабочее напряжение: DC 3,3 V-30VЧастотный диапазон: 1 Гц ~ 150 кГцТочность частоты: 2%Диапазон рабочего цикла: 0.00%-100%Выходной ток: около 5-30 мААмплитуда выхода: то же, что и входное напряжениеРабочая температура:-20 ℃ ~ 70 ℃Материал: пластикЦвет: черныйРазмер: приложение. 78x26x42 мм/3,07x1,02x1,65 дюймаКоличество: 1 шт.Примечание:Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймовНет розничной упаковки.Возможны отклонения в 1-2 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка включает в себя:1 x PWM генератор сигналов (другие аксессуары на фото не включены.)
