10-48-дюймовый светодиодный ЖК-телевизор, фотография, повышающая фотография, инверторная плата, подсветка постоянный ток универсальная светодиодный 42-дюймовая светодиодная ЖК-панель

Описание:

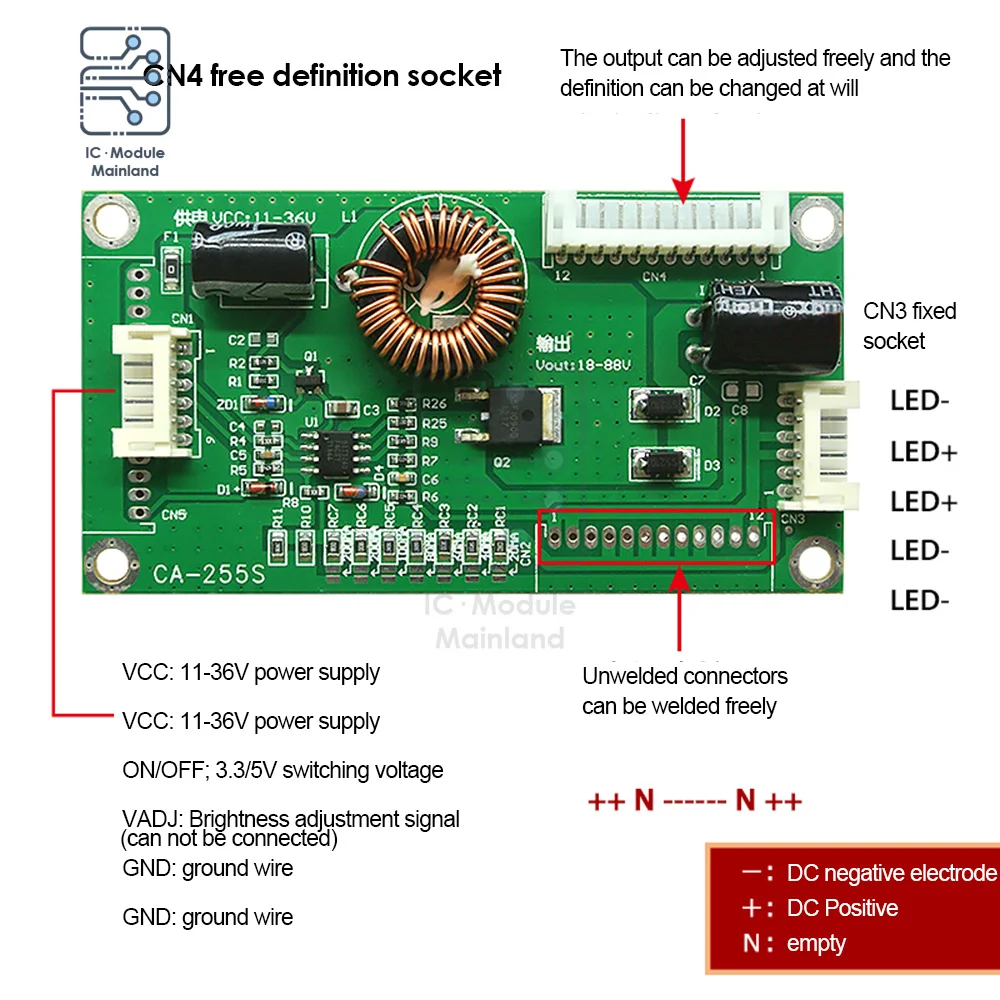

· Общий электронный символический код подсветки:

1. VCC: положительное напряжение, напряжение цепи (напряжение обычно 12 В или 24 В)

2. Вкл/выкл, ВКЛ, EN,ON_BL: переключатель сигнального штифта

3. PWM,PDIM,VDAJ,BL-PWM: Регулировка яркости

4. GND: заземление (отрицательный электрод)

5. Светодиодный +: светильник с положительным электродом (лампа)

6. Светодиодный-: светильник с отрицательным электродом (лампа)

Применение:

Особенности продукта:

· 10-42 дюймовый светодиодный драйвер лампы с подсветкой плата постоянного тока

· BOOST структура

· Эффективность преобразования достигает более 92%

· Низкий нагрев устройства, стабильность, более длительный срок службы

· PCB небольшой, тонкий дизайн, ошибка контроля тока в пределах ± 5%

· Вы можете использовать блок питания 12 В для снижения стоимости системы!

· Этот продукт является платой постоянного тока, напряжение автоматически адаптируется

· Повышение температуры контролируется при температуре около 25 градусов (повышение температуры = температура поверхности устройства-температура окружающей среды)

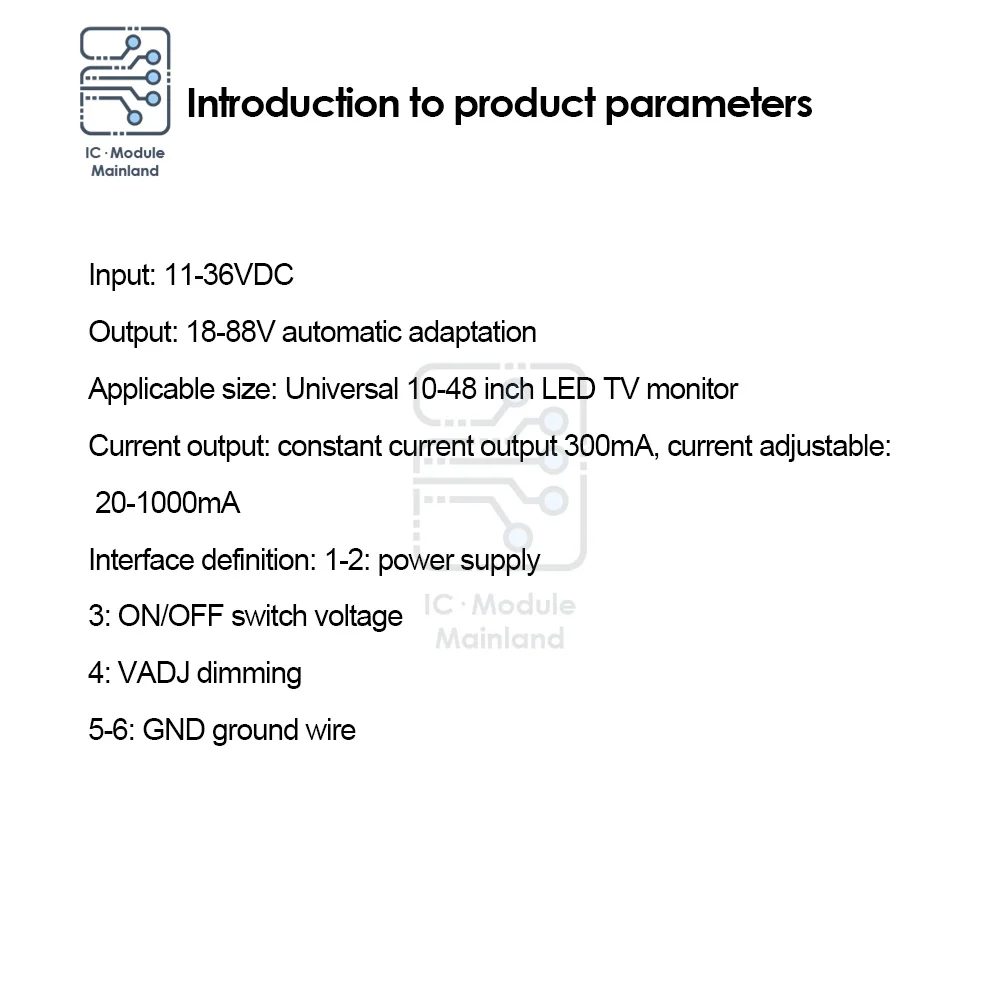

· Предельные параметры:

В тех случаях, когда до 24V вход: Vout = 75V Vout = 720mA максимальный или 60 Вт

Когда до 12 В вход: Vout = 75 в Iout = максимум 400 мА или 30 Вт

Теплый наконечник:

Предельный параметр относится к максимальной емкости, когда продукт в процессе приложения. На самом деле, пожалуйста, под ограничительными параметрами, чтобы обеспечить надежность продукта при использовании.

Этот продукт представляет собой постоянную пластина тока, работа сосредоточена на постоянном токе, напряжение автоматически адаптируется, в зависимости от строки модуля подсветки автоматически регулирует напряжение, например: модуль подсветки представляет собой 4-элементный и 20 строка в тех случаях, когда напряжение для собственного регулировка до 3,2 V * 20 нити = 64V или около того, Если исходить из того, что каждый светодиодный индикатор тока составляет 60 мА, то на этот экран можно указать только ток до 240 мА.

Используется железо-кремний-алюминиевый материал магнитное кольцо самоиндукции РАН, более высокий температурный коэффициент, более высокая магнитная насыщенность и более высокая стабильность. Из-за высокой эффективности преобразования системы, поэтому устройство очень низкое тепло, контроль температуры при 25 ℃ или около того (Описание: температура = температура поверхности устройства-температура окружающей среды), при температуре поверхности 25 ℃ до 50 ℃ (Условия работы: вход 24 В, Выход 64V480MA.)
