Бесщеточный планетарный редукторный электродвигатель 36GP-3626, 8 о...
0 Отзывов
2 Заказов
2 138,48₽
Введение метода проводки
Черная линия: Подключение источника питания постоянного тока отрицательное-
Красная линия: Подключение источника питания постоянного тока положительный +
Примечание: Подключите синюю линию к отрицательной линии источника питания, и двигатель немедленно остановится, это Тормозная функция
Белая линия: это линия, которая контролирует двигатель для вращения по часовой стрелке или против часовой стрелки. Подключите белую линию к черной линии, и двигатель немедленно изменит направление вращения.
Желтая линия: сигнальная линия FG Выводит сигнал зала, базовый Пульс вращается на один поворот и один сигнал
Синяя линия: PWM импульсная ширина контрольная линия скорости, может быть подключен к 0-5V регулятор ширины импульса
Дружеское напоминание: позитивные и отрицательные полюсы источника питания запрещены быть подключены неправильно. Сигнальный кабель запрещено подключать к источнику питания. Пожалуйста, используйте двигатель строго в соответствии с описанием выше, в противном случае двигатель будет гореть, спасибо
Ниже приводится фото подключения двигателя и контроллера
① Желтый провод: отрицательный полюс входного источника питания постоянного тока
② Зеленый провод: положительный полюс входного источника питания постоянного тока
Позитивные и отрицательные полюсы источника питания запрещены к неправильному подключению.

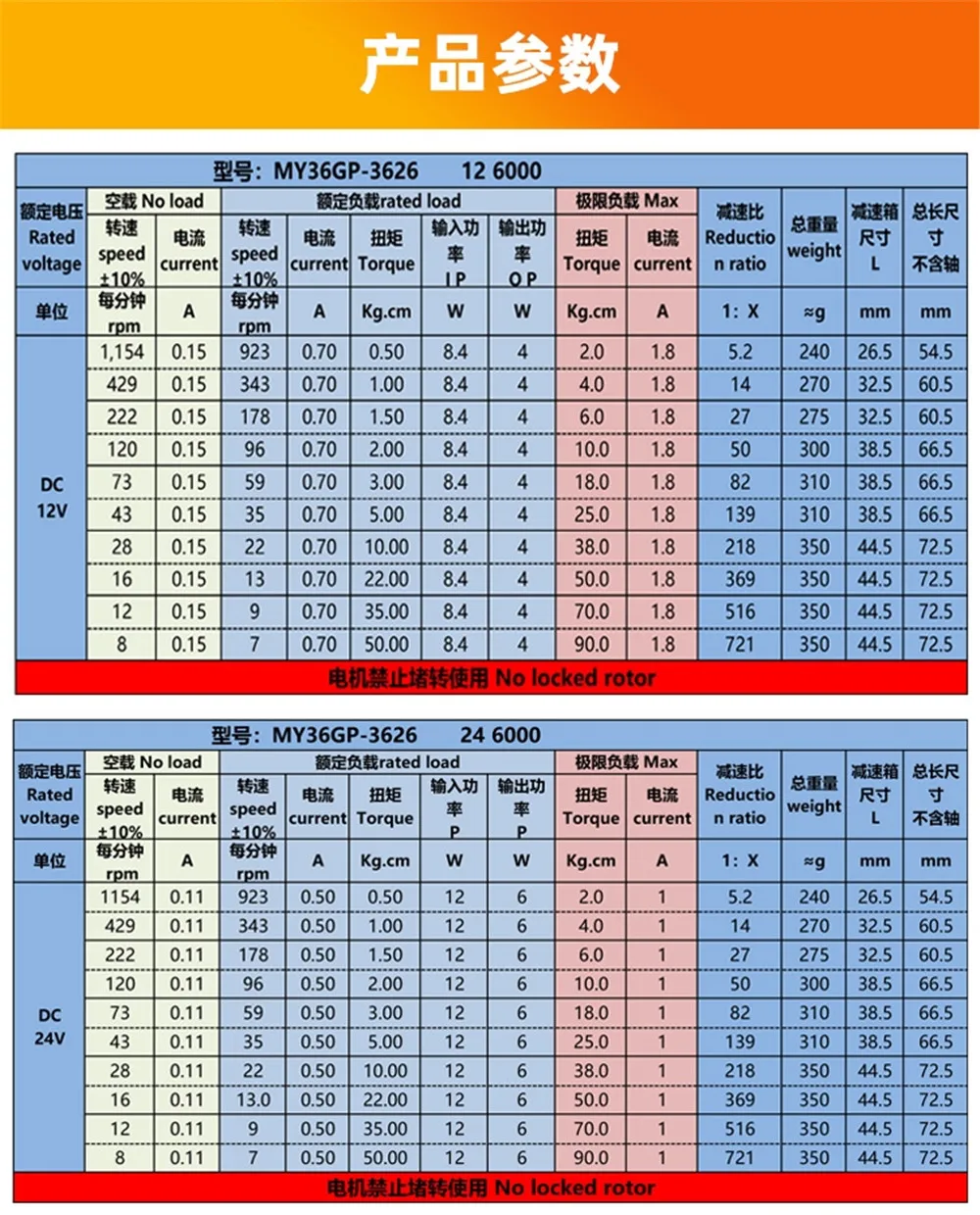

Ниже приведена таблица параметров двигателя
Пожалуйста, свяжитесь со мной, если вам нужно другое напряжение и скорость или оставьте сообщение.

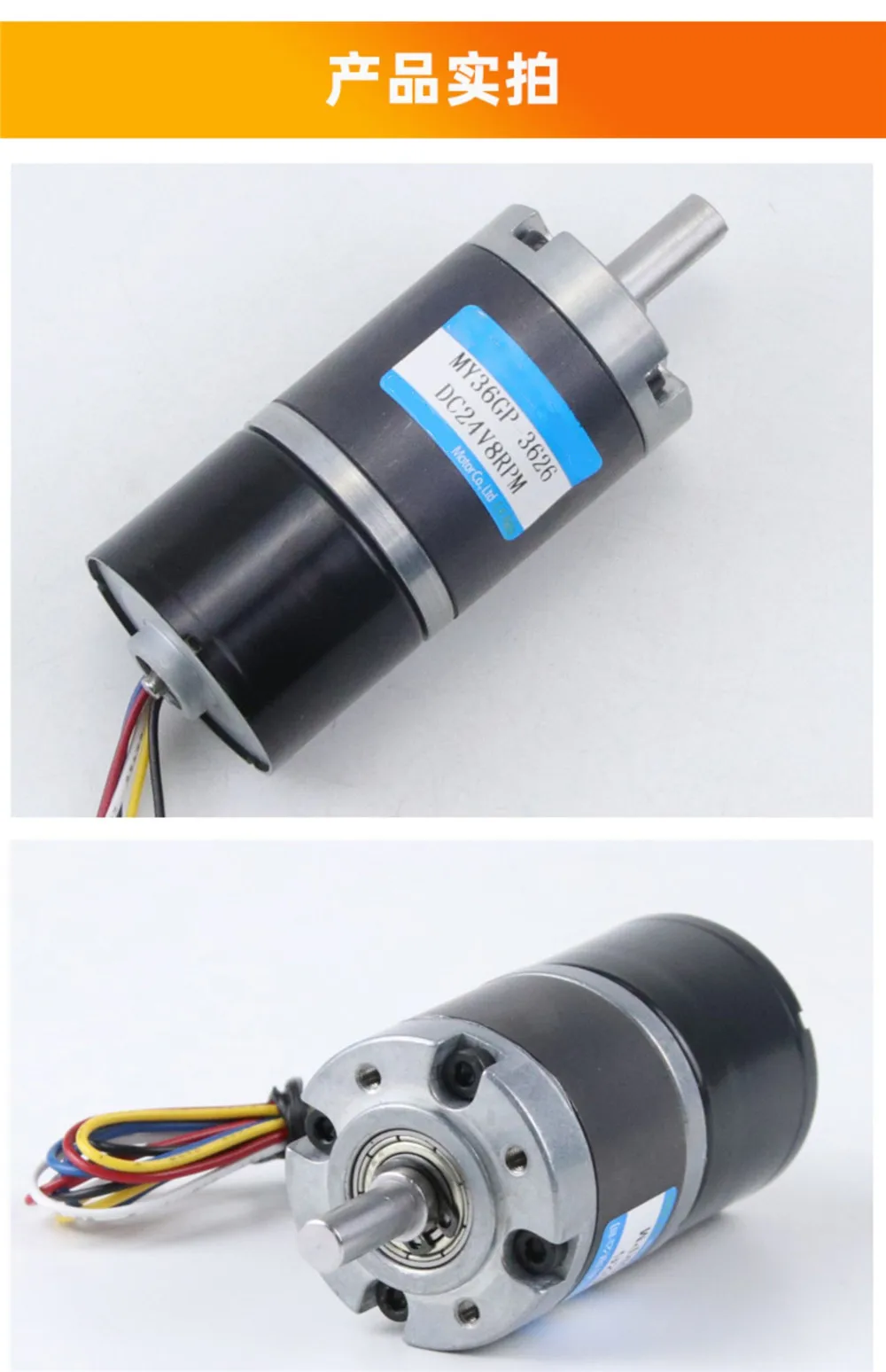

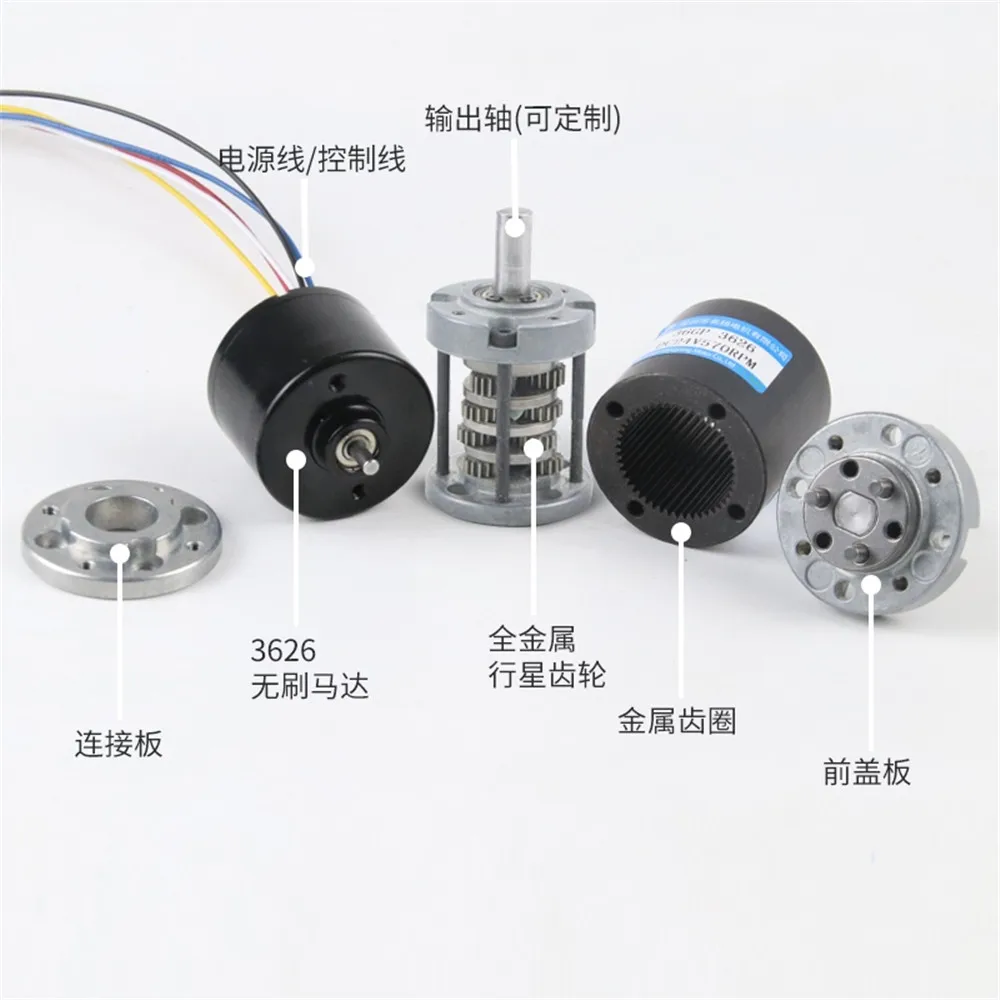

Ниже приводится описание качественных материалов и конструкций этого двигателя.

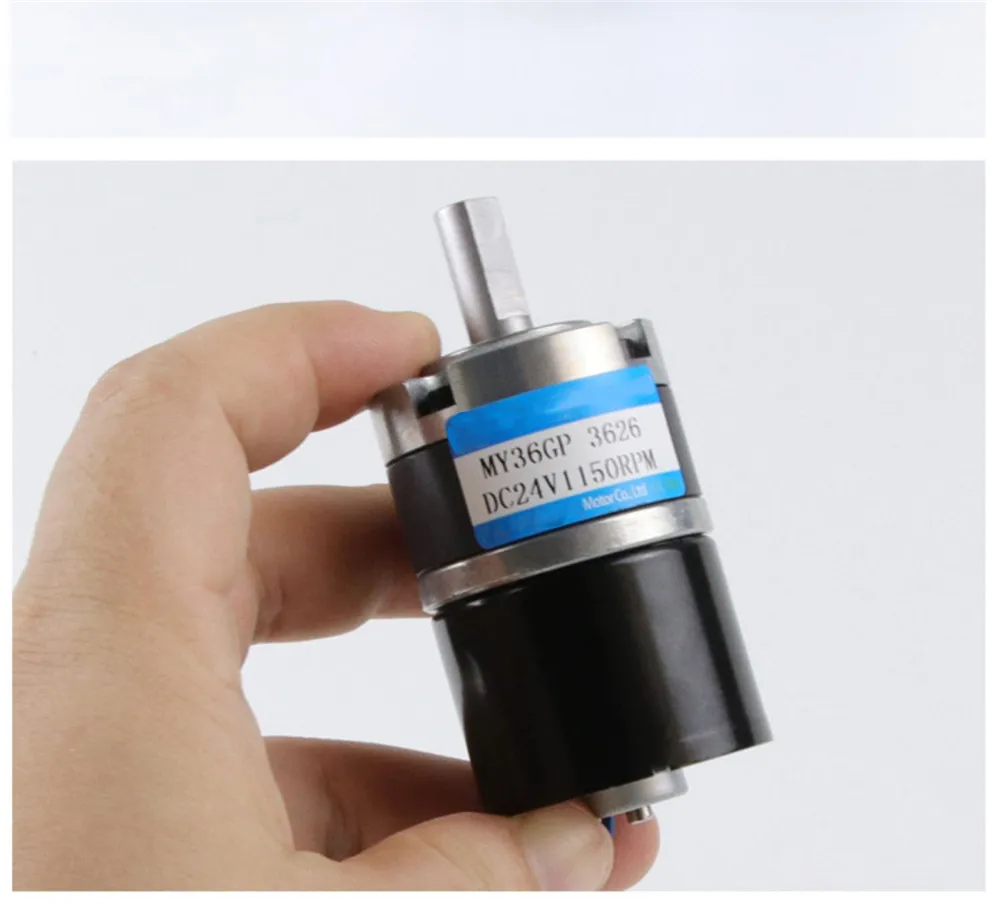

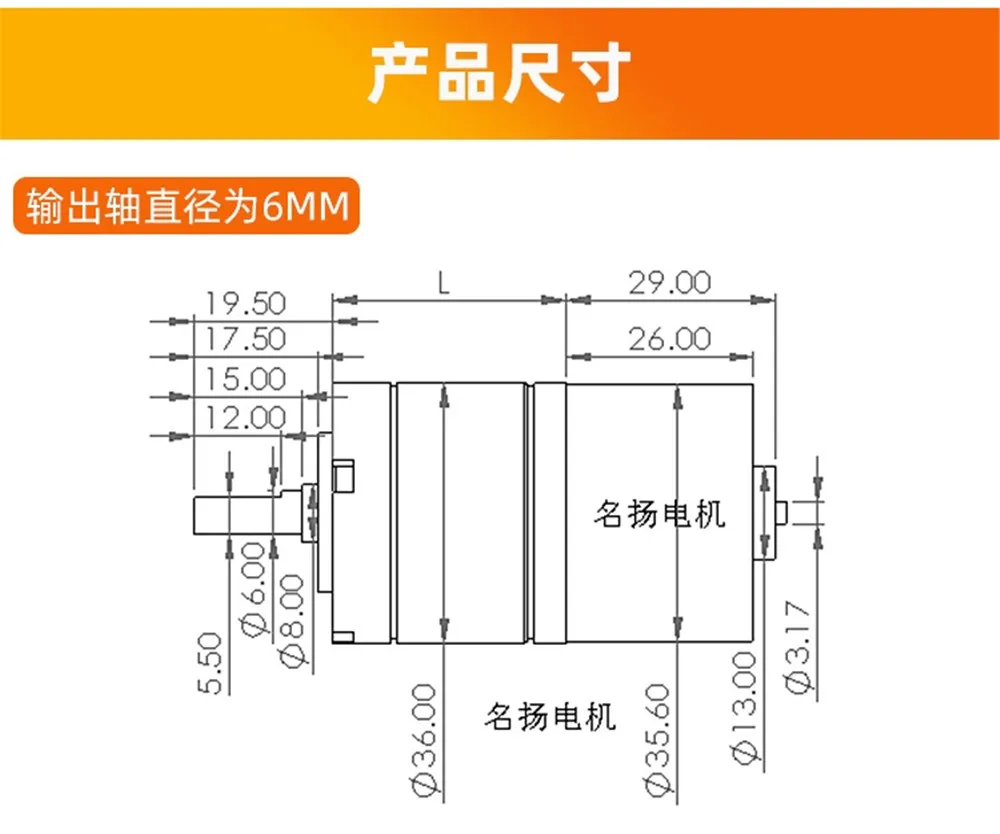

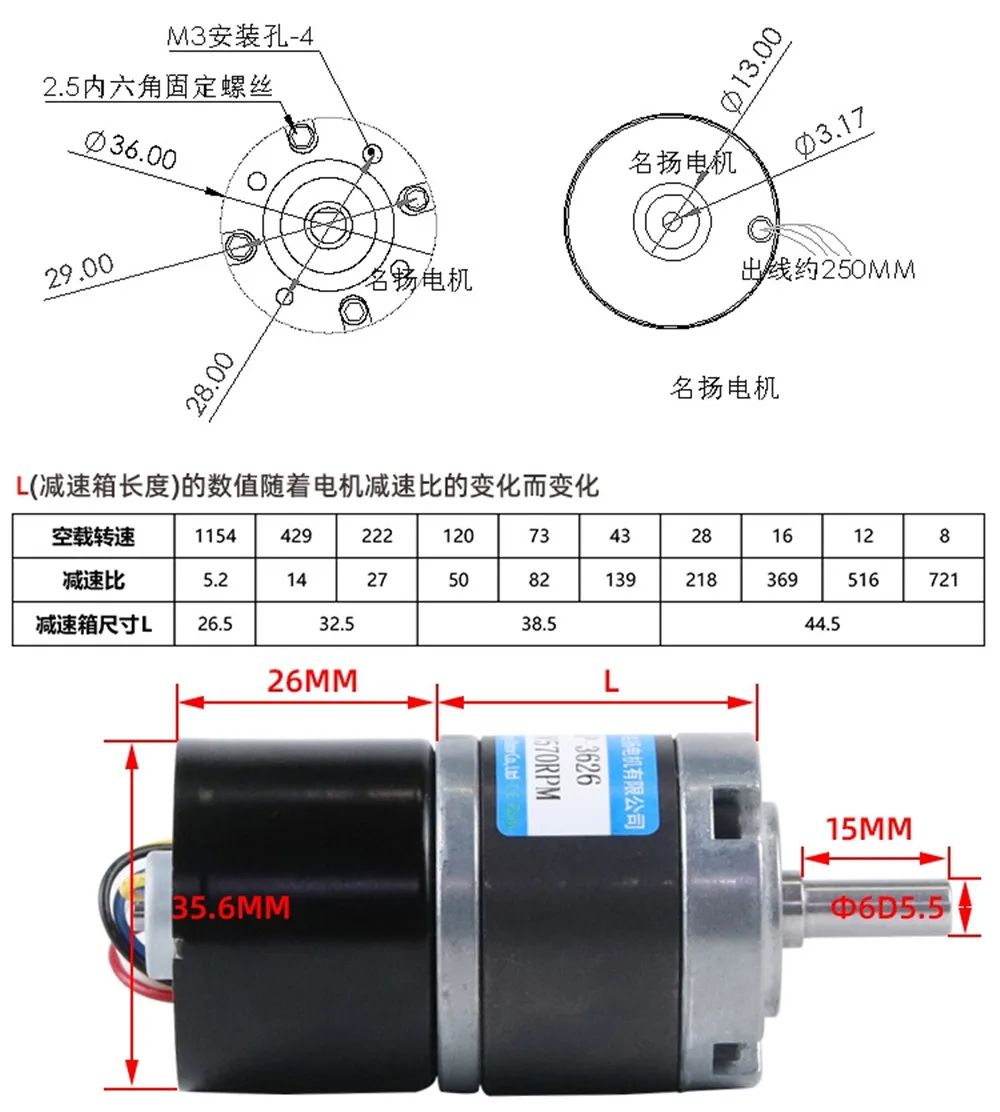

Размер только для справки, измерения будут немного отличаться, пожалуйста, обратите внимание перед покупкой
Как купить товары, которые вам нужны

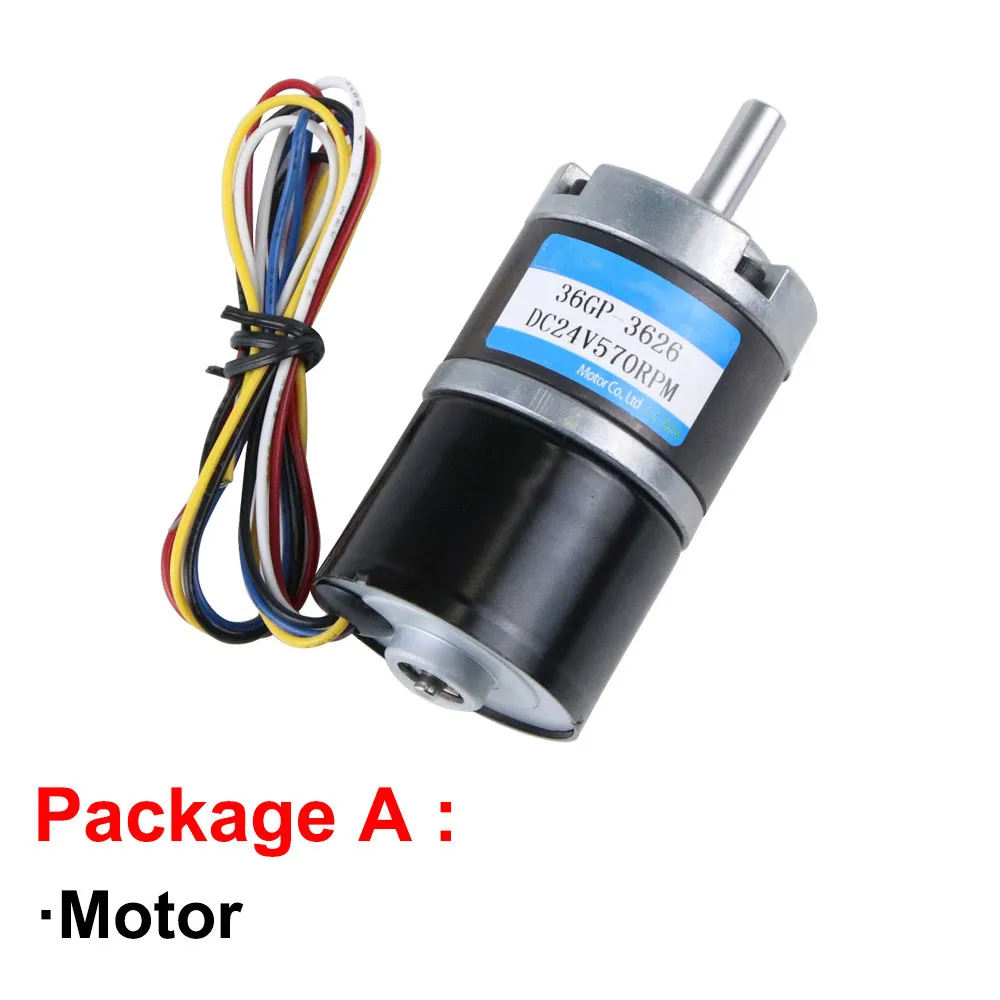

Посылка A: Вы получите мотор

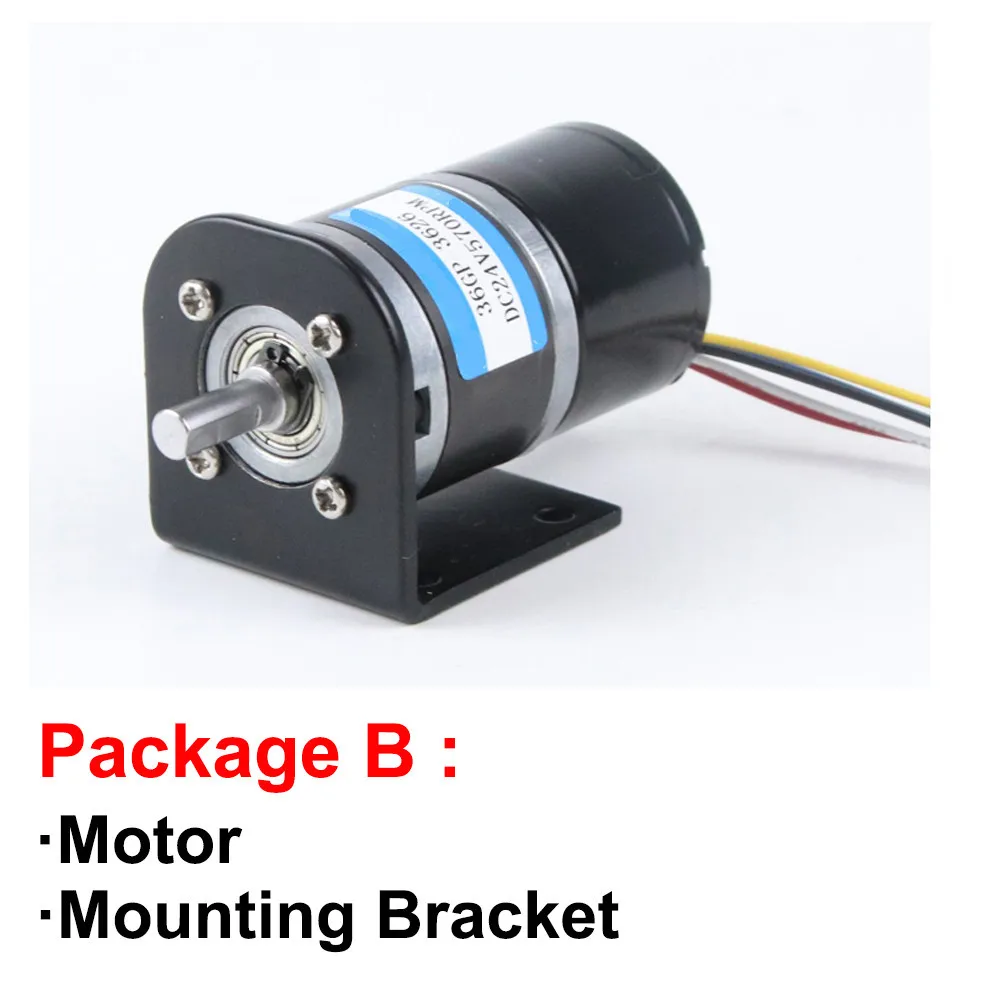

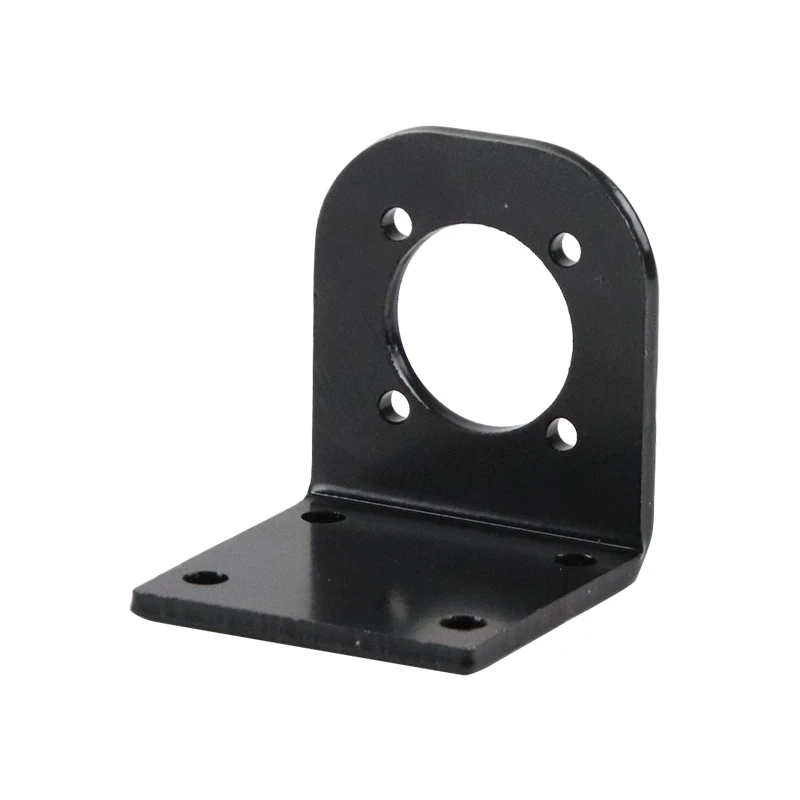

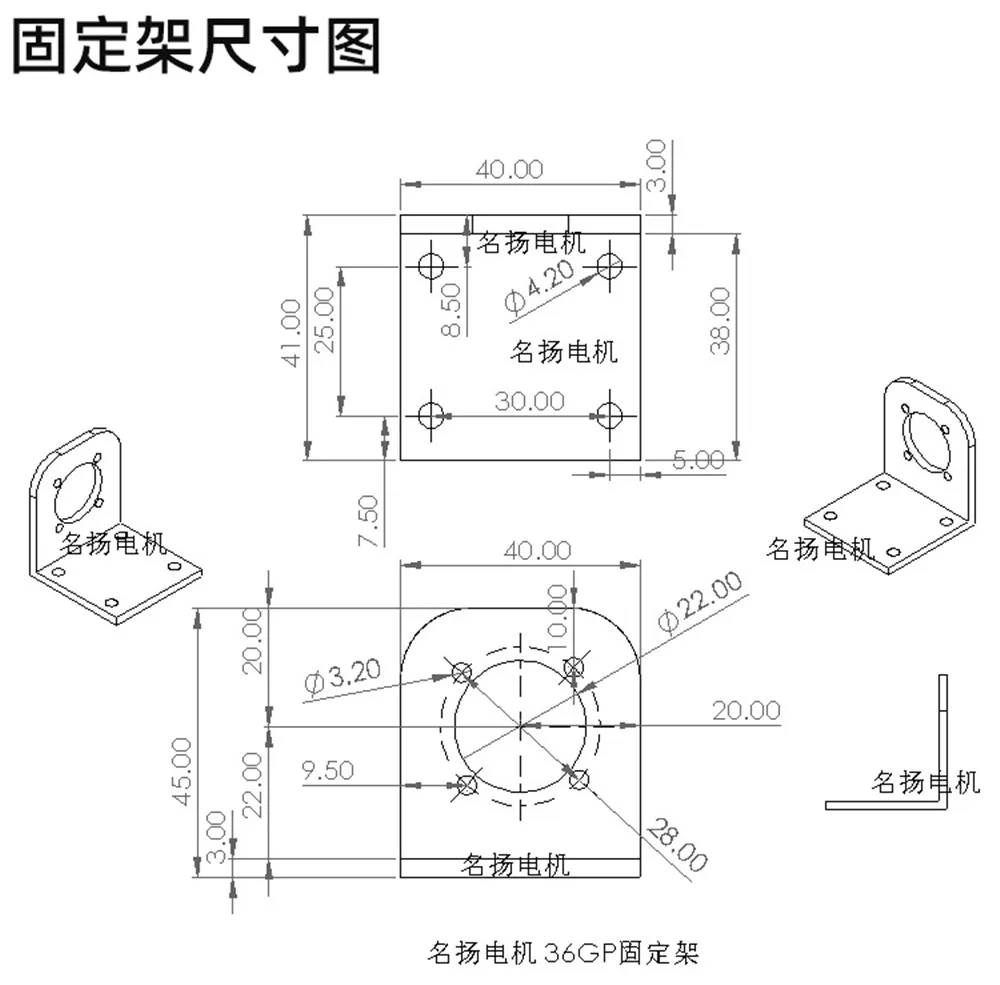

Посылка B: вы получите мотор и монтажный кронштейн

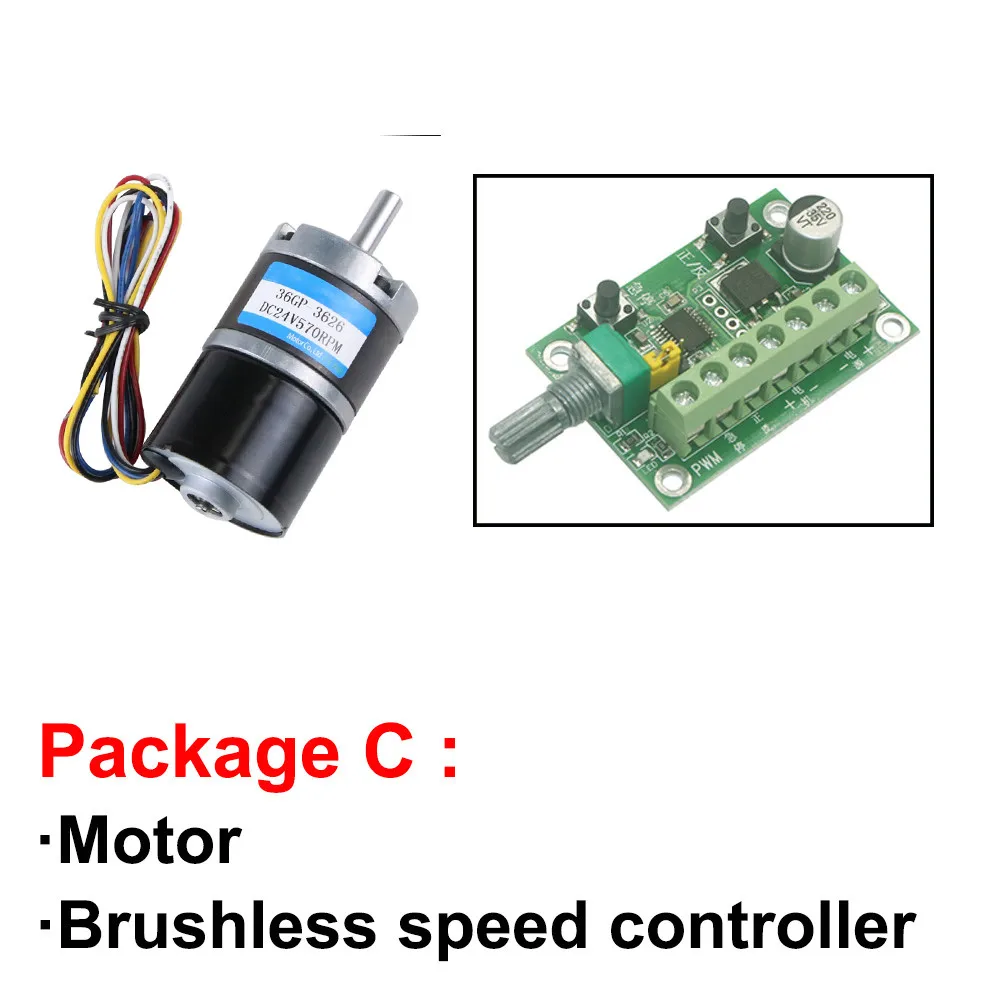

Посылка C: вы получите мотор и бесщеточный контроллер;
Этот контроллер может более легко управлять скоростью двигателя; Вращать по часовой стрелке или против часовой стрелки; Тормоз (немедленно остановить вращение вала двигателя)

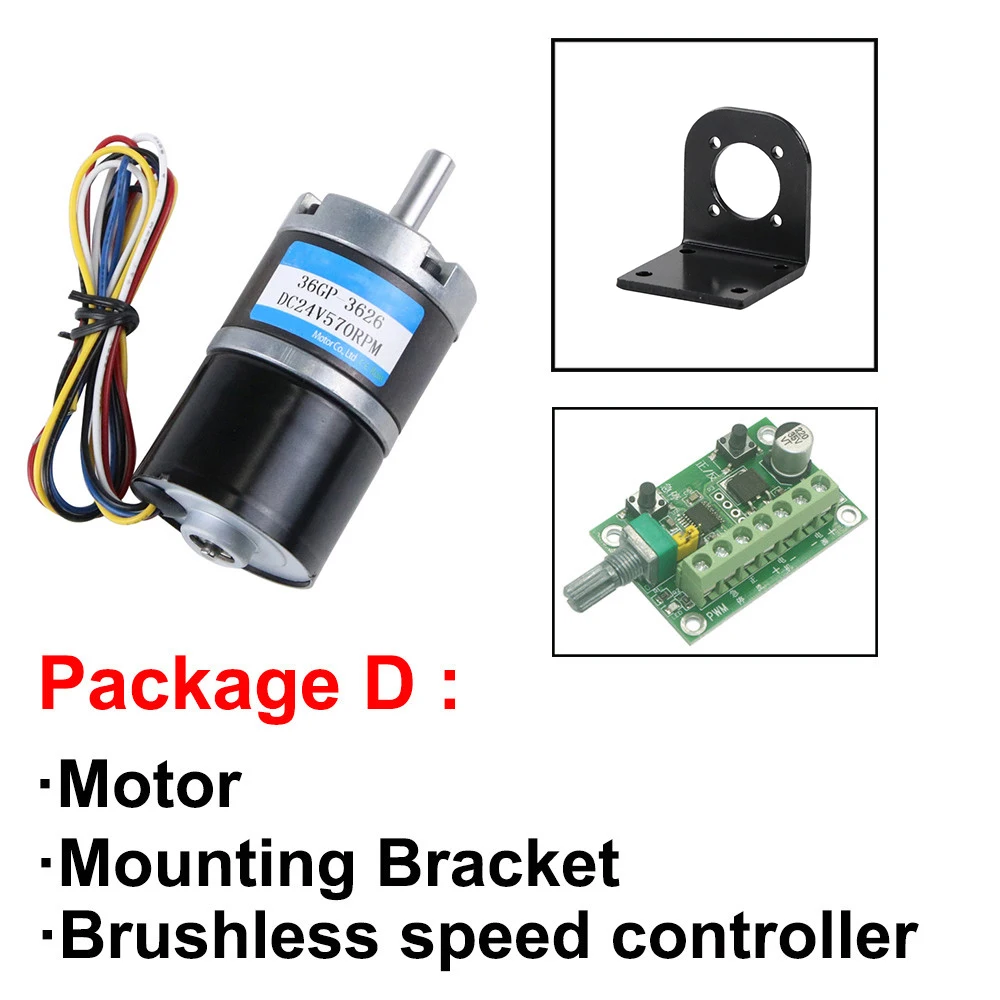

Посылка D: вы получите двигатель; Монтажный кронштейн и бесщеточный контроллер;

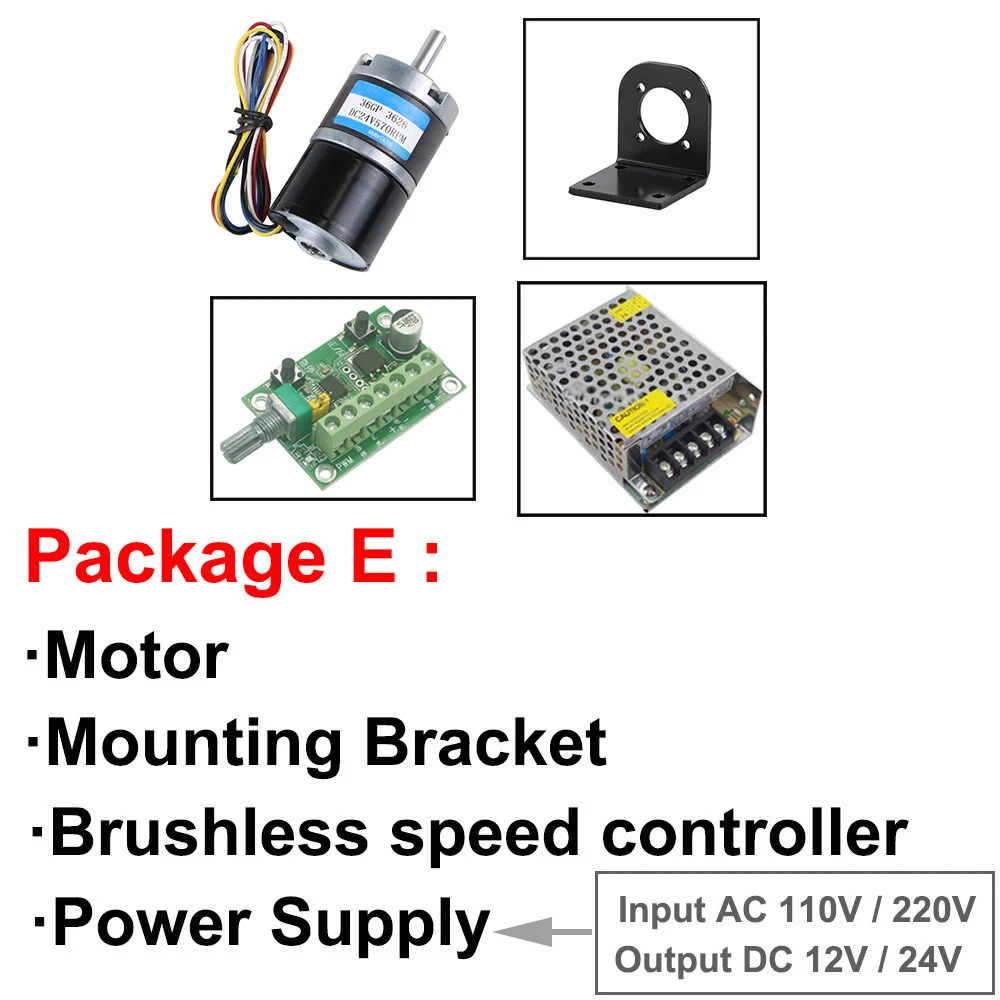

Посылка E: вы получите двигатель; Монтажный кронштейн; Бесщеточный контроллер и источник питания;
Например, напряжение в вашей стране-110 В переменного тока или 220 В переменного тока, но напряжение этого двигателя-12 В постоянного тока или 24 В, таким образом, двигатель не может напрямую подключаться к вашему домашнему источнику питания. Вы можете решить эту проблему с этим источником питания, входное напряжение источника питания-110 В переменного тока или 220 В переменного тока, выходное напряжение-12 В постоянного тока или 24 В, затем линия двигателя может быть подключена к выходному интерфейсу постоянного тока
Например 1, скорость двигателя, который вы выбираете 12 в 7 об/мин и посылка A; Вы получите двигатель с 12 В 7 об/мин
Например 2, скорость двигателя, который вы выбираете, 12 В 7 об/мин и посылка B; Вы получите двигатель 12 в 7 об/мин и монтажный кронштейн
