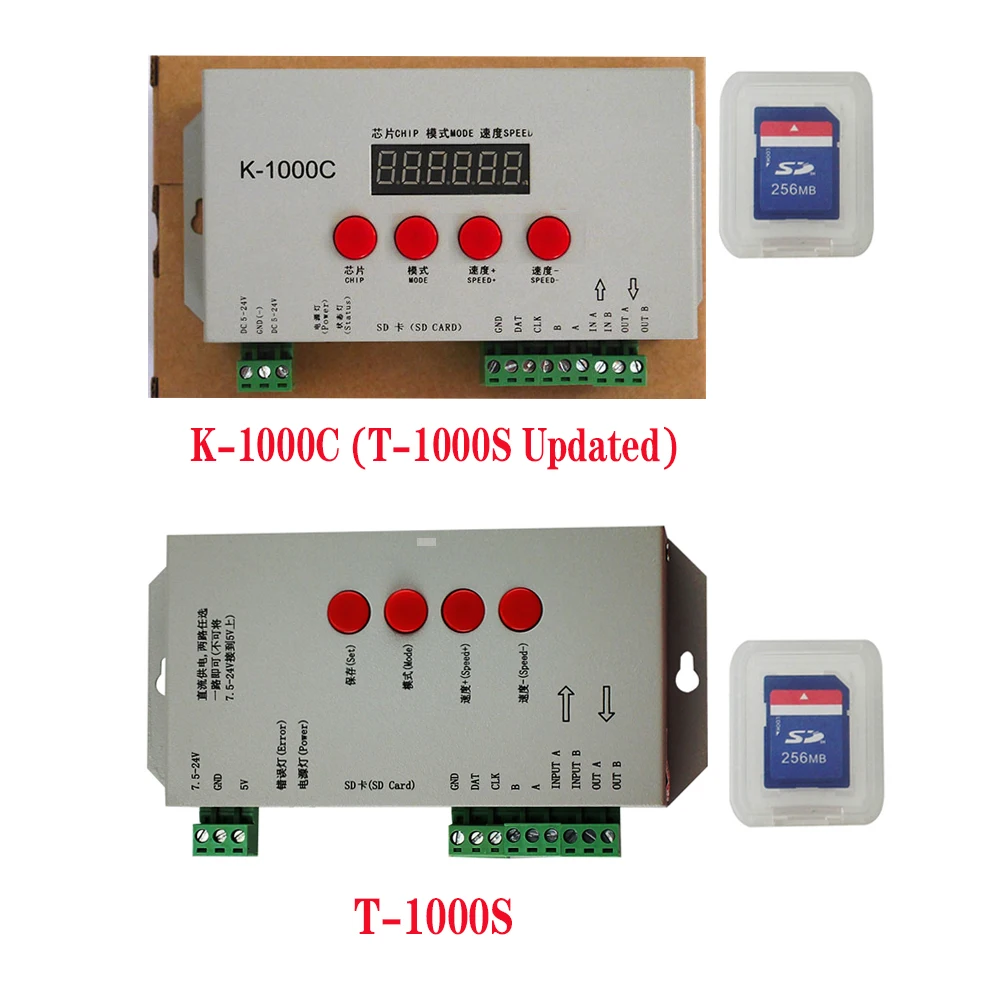

Программный светодиодный контроллер K1000C WS2812B,WS2811,APA102,T1000S WS2813, K-1000C пикселей, T-1000S, 2048

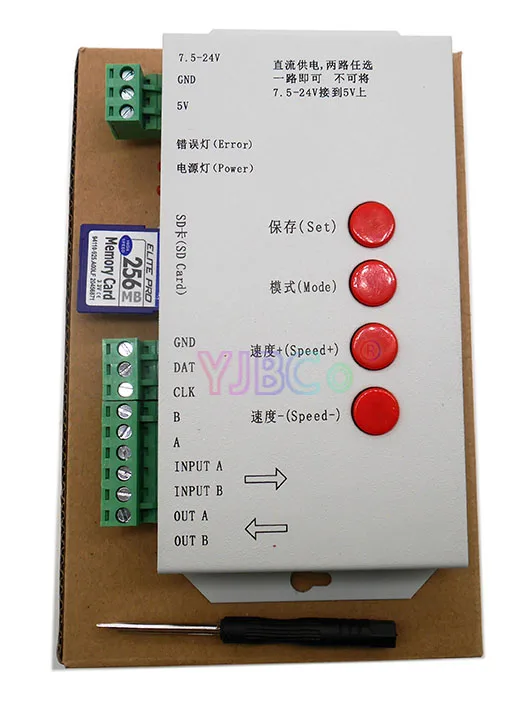

T-1000S

Описание:Карта памяти:

Тип: sd-карта

Емкость: 128 МБ-2 Гб

Файл магазина: *. Светодиод

Физические параметры:

Рабочая температура:-30-85 градусов Цельсия

Рабочее напряжение: 5 в пост. Тока/DC7.5-24V

Рабочая мощность: 2 Вт

Вес: 0,3 кг

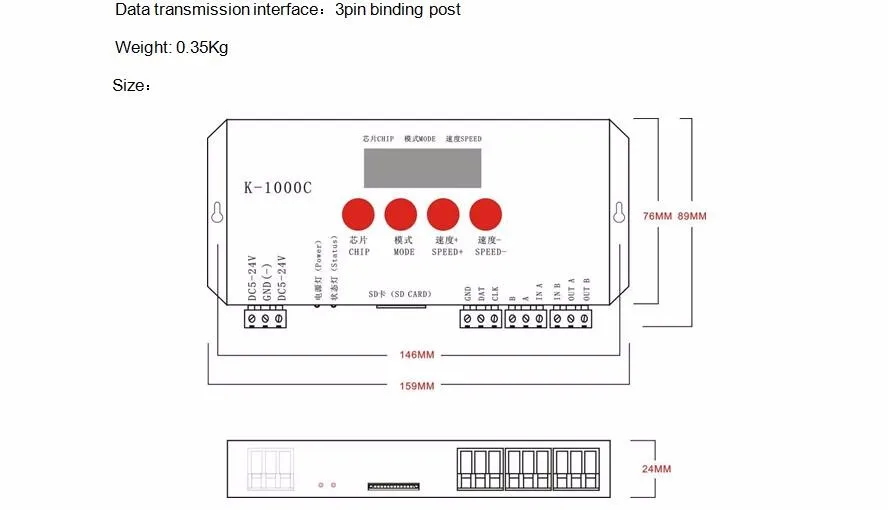

Размер: l165мм × w80мм × h30мм

Порт сигнала: 3-контактный порт подключения

T-1000S особенности системы1,32-65536 серый, поддержка программного обеспечения Гамма-коррекции.

2. Опорная точка, линия, поверхность, правила и специальная ручка.

3. Выход с одним портом, может поддерживать 2048 пикселей.

4. Несколько контроллеров могут быть каскадированы вместе и работать синхронно,

Воспроизведение содержимого, хранящегося на sd-карте.

5. Совместимость с однолинейными или двухлинейными чипами.

Примечание:

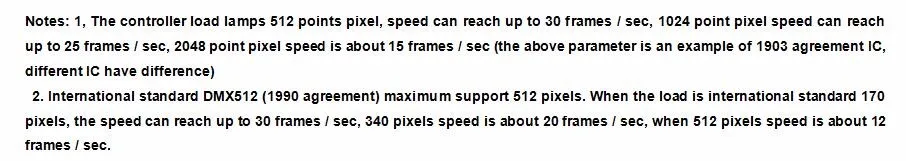

Когда контроллер T1000S загружает менее 512 пикселей, частота кадров может достигать 30 кадров в секунду.

При T-1000s управлении более 512 пикселей Частота кадров будет автоматически снижаться.

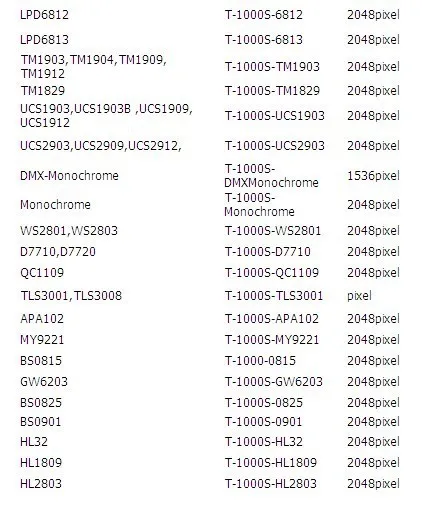

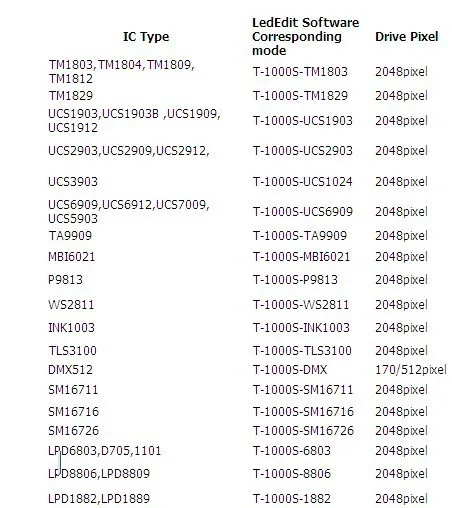

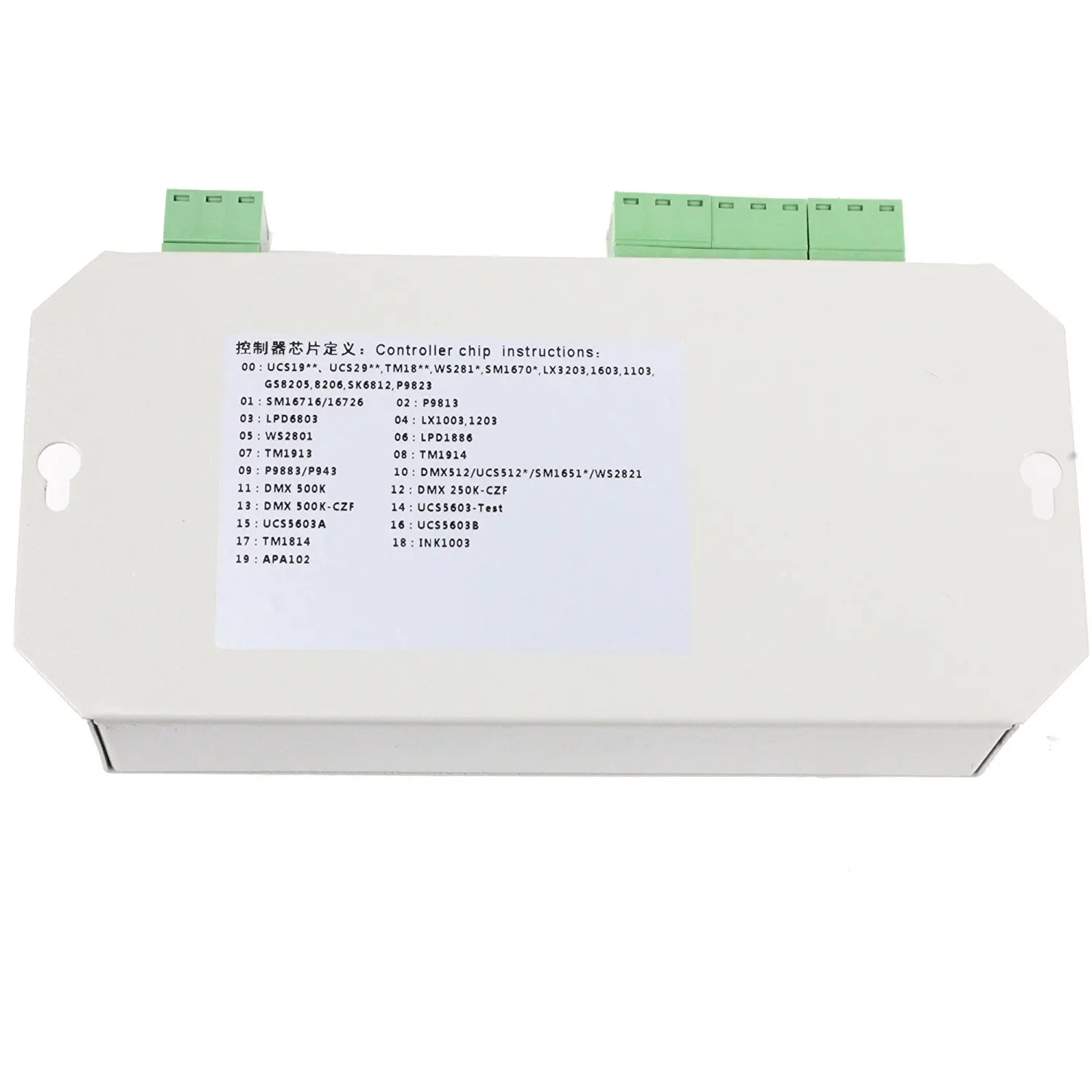

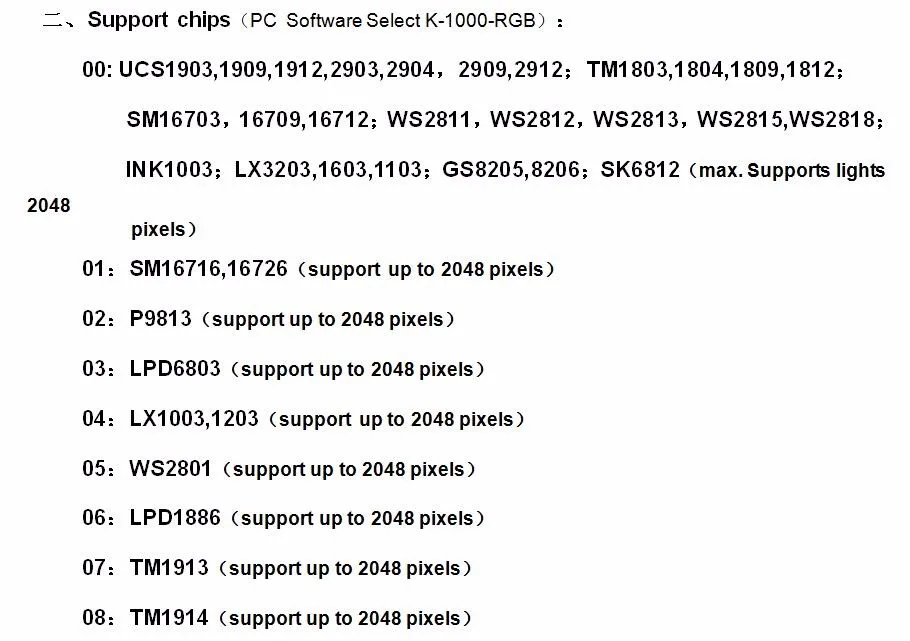

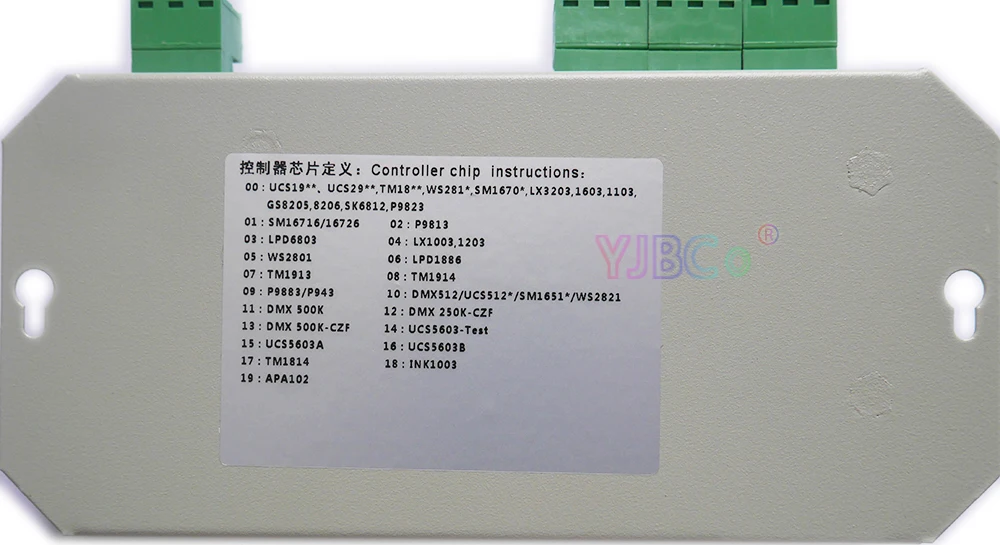

Поддержка IC (один IC символизирует точку пикселя)

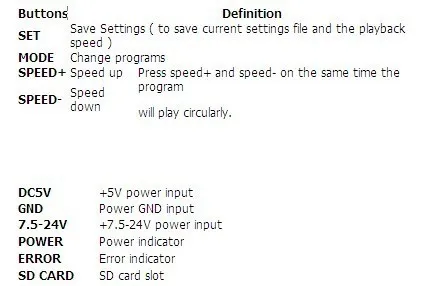

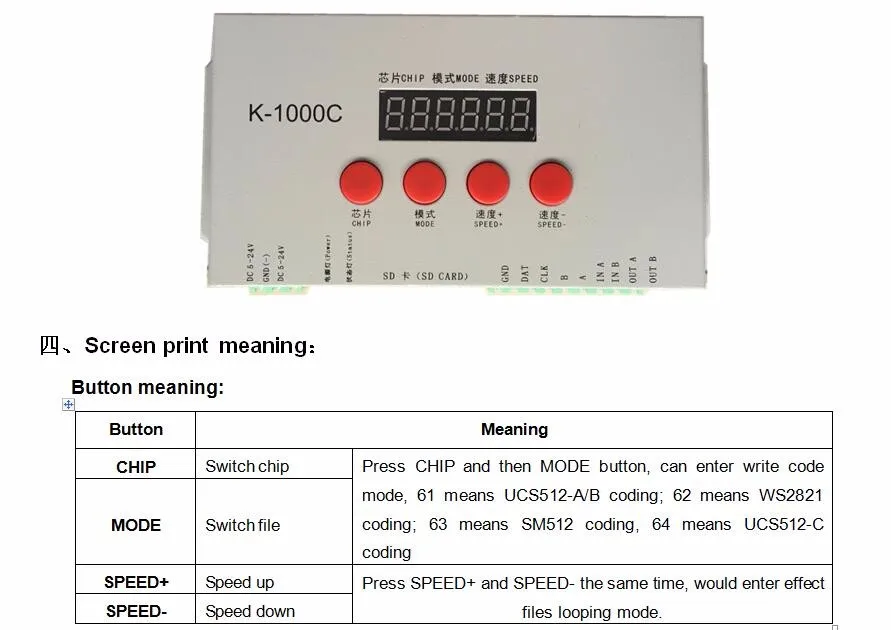

Определение кнопок

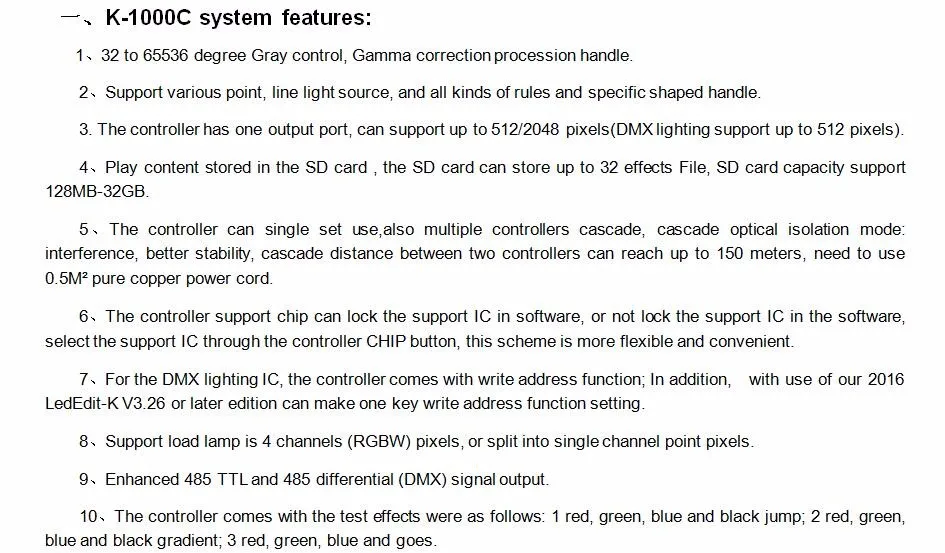

Особенности:

1. 256 серый, гамма-коррекция обработки программного обеспечения.2. Поддержка правил и специальной ручки.3. Контроллер, выход порта, может принести светильник 1024/2048.4. Автономное управление, воспроизведение содержимого, хранящегося в sd-карте5. T-1000C хранить максимум 16 документовПримечание: Модель T-1000S с выходом одного порта, когда она контролирует 512 пикселей, скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет замедляться автоматически

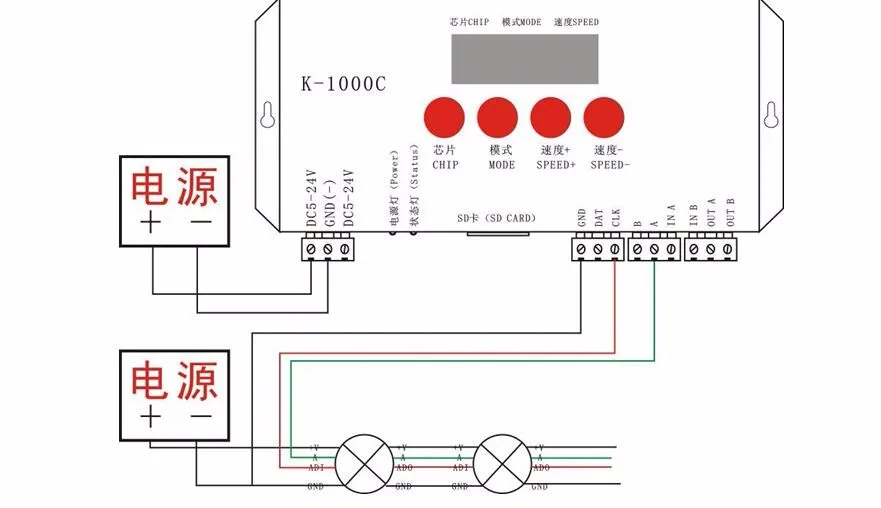

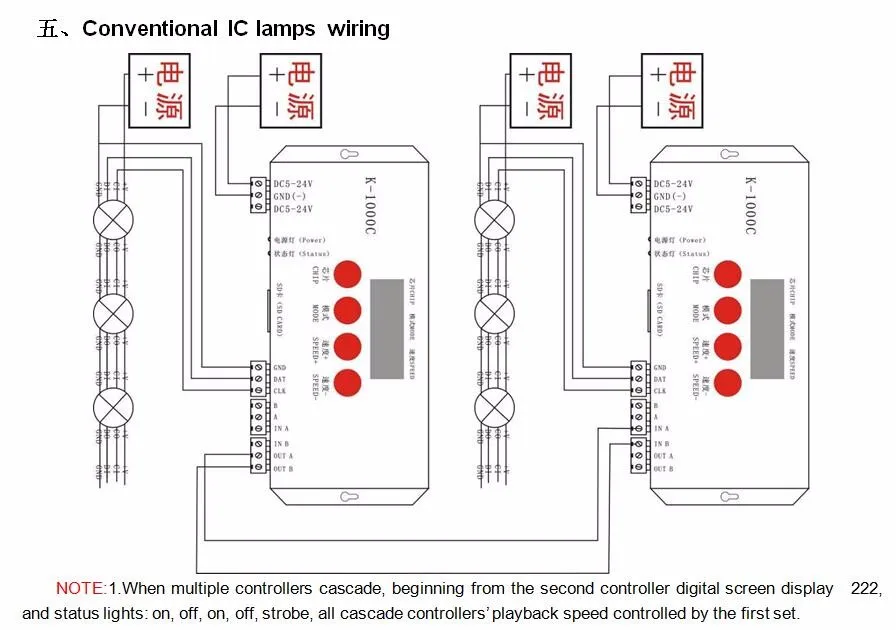

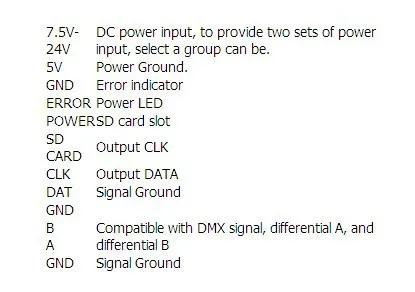

Схема подключения:

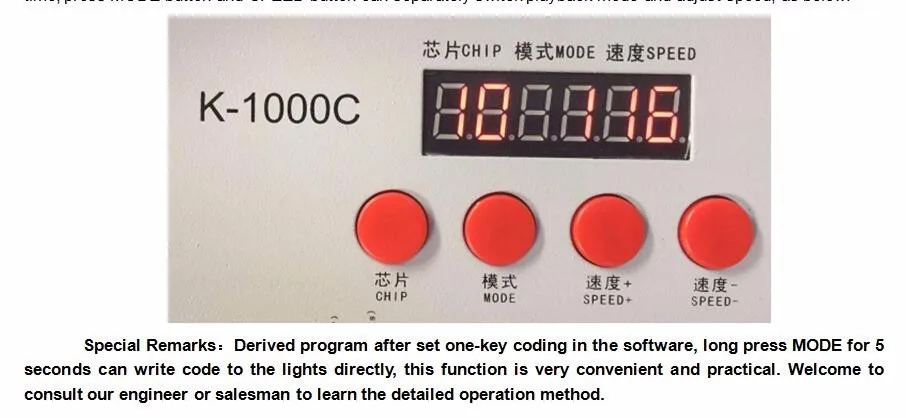

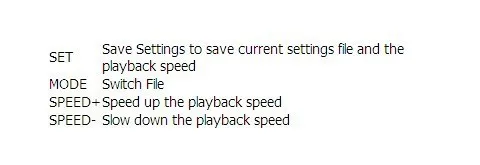

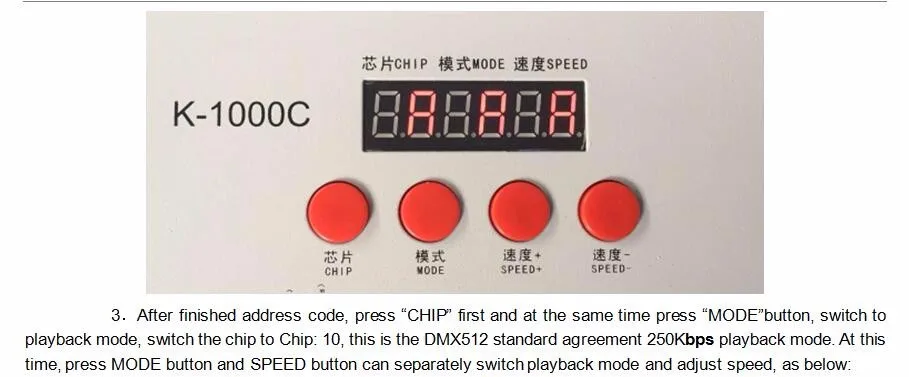

Кнопка регуляторной функции:

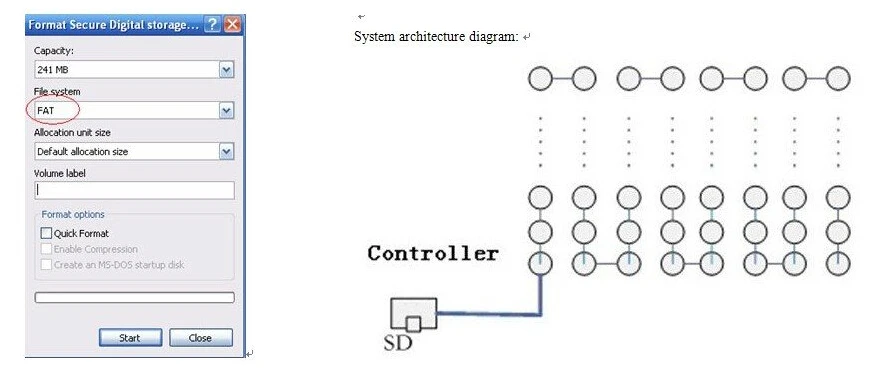

Схема системной архитектуры:

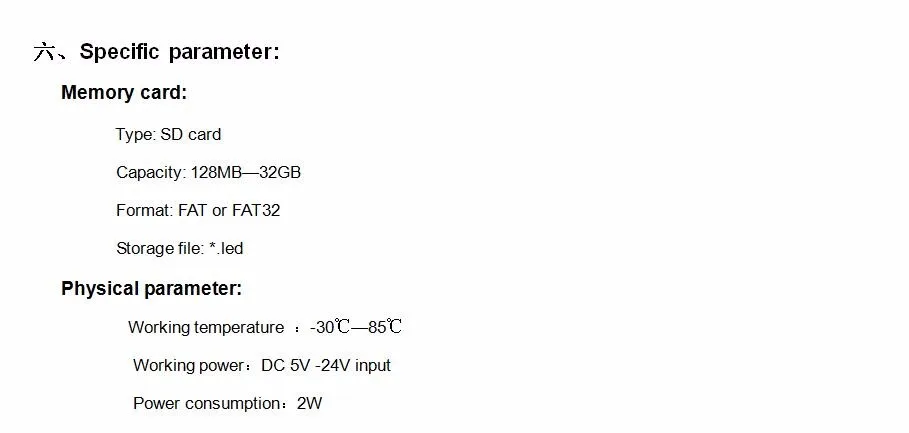

Конкретные параметры:Карта памяти:. Тип: sd-карта. Емкость: 128 МБ-2 Гб. Формат файла: формат FAT. Хранение файлов: *.ledФизические параметры:. Вес: 0,2 кг. Размер: 122 мм * 67 мм * 25 мм. Температура:-40-85 градусов. Volgate: DC5V / DC7.5-24V. Мощность: 3 Вт

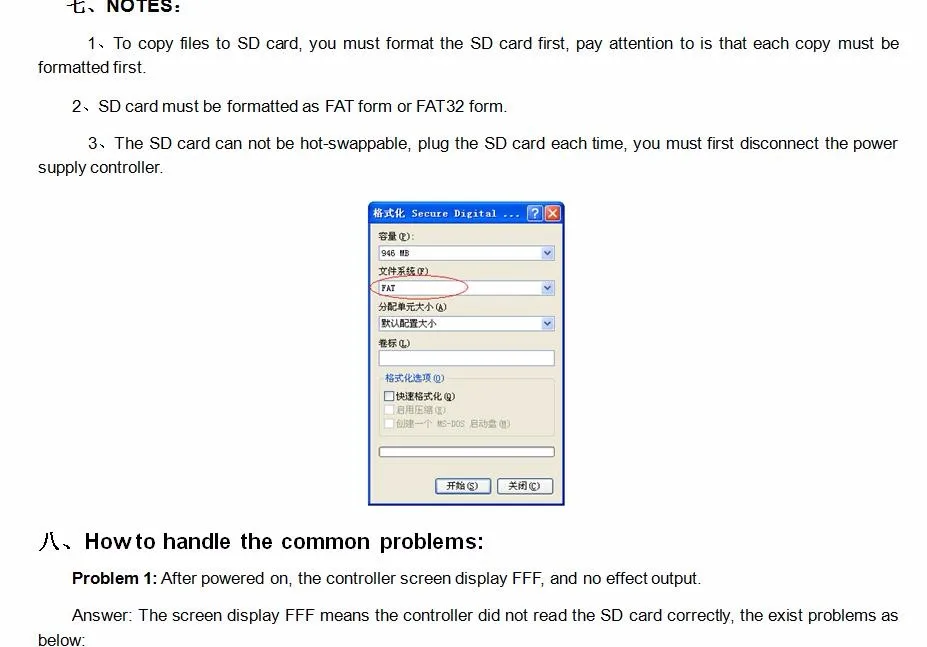

Примечание:Чтобы скопировать файлы на sd-карту, необходимо сначала отформатировать на sd-карту, обратите внимание, что каждая копия должна быть отформатирована раньше.Sd-карта должна быть отформатирована как «FAT».

Примечание:Для сигнала TTL(SPI) контроллер сигнала заземления должен подключаться к

Светодиодный светильник заземляется напрямую.

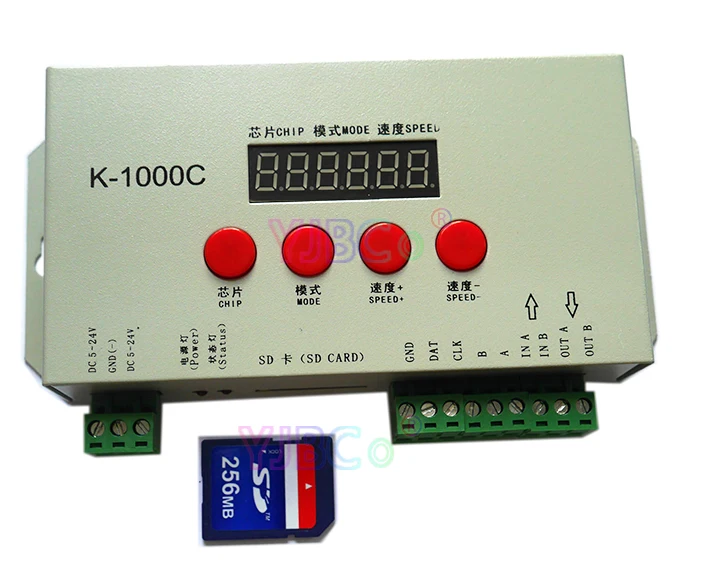

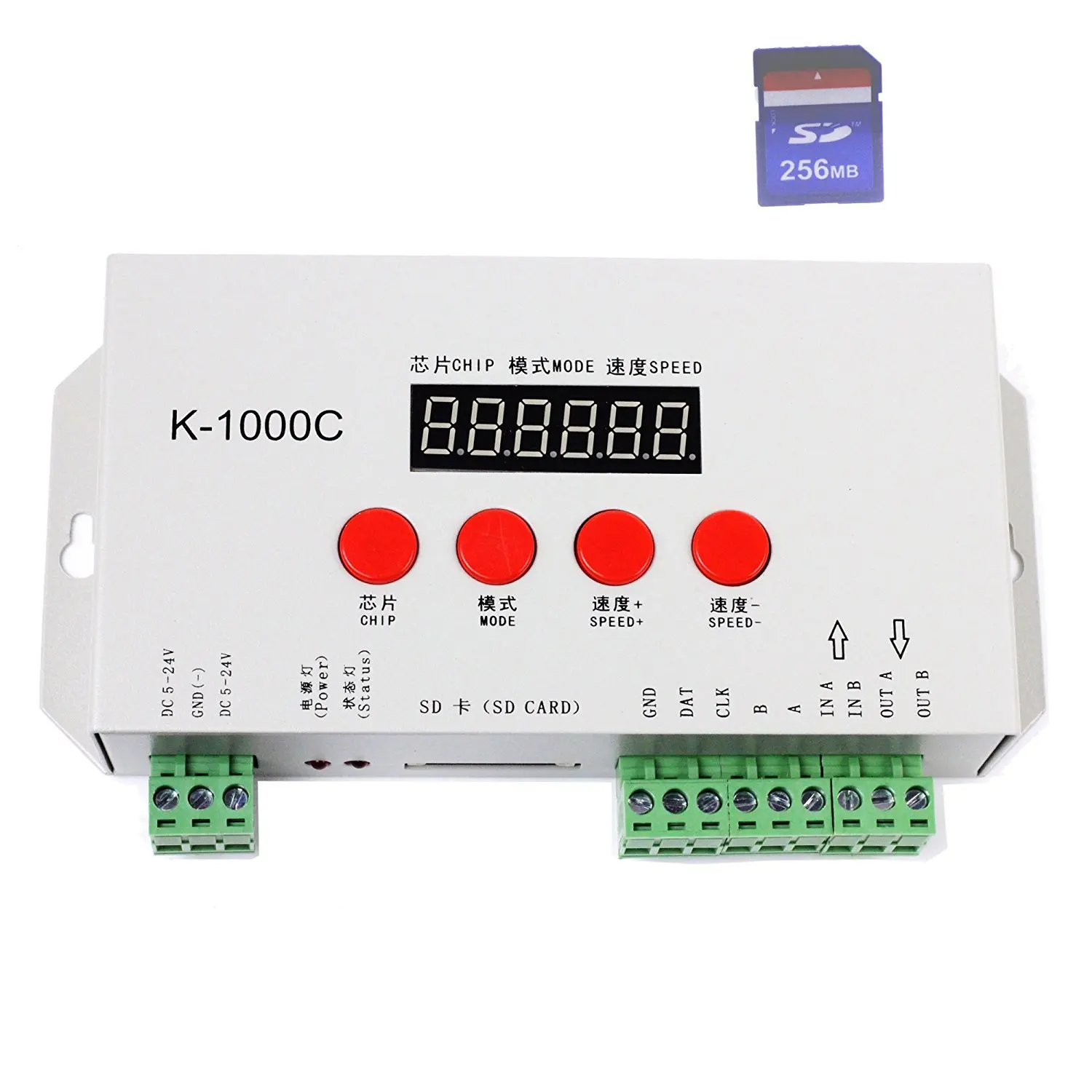

K-1000C
