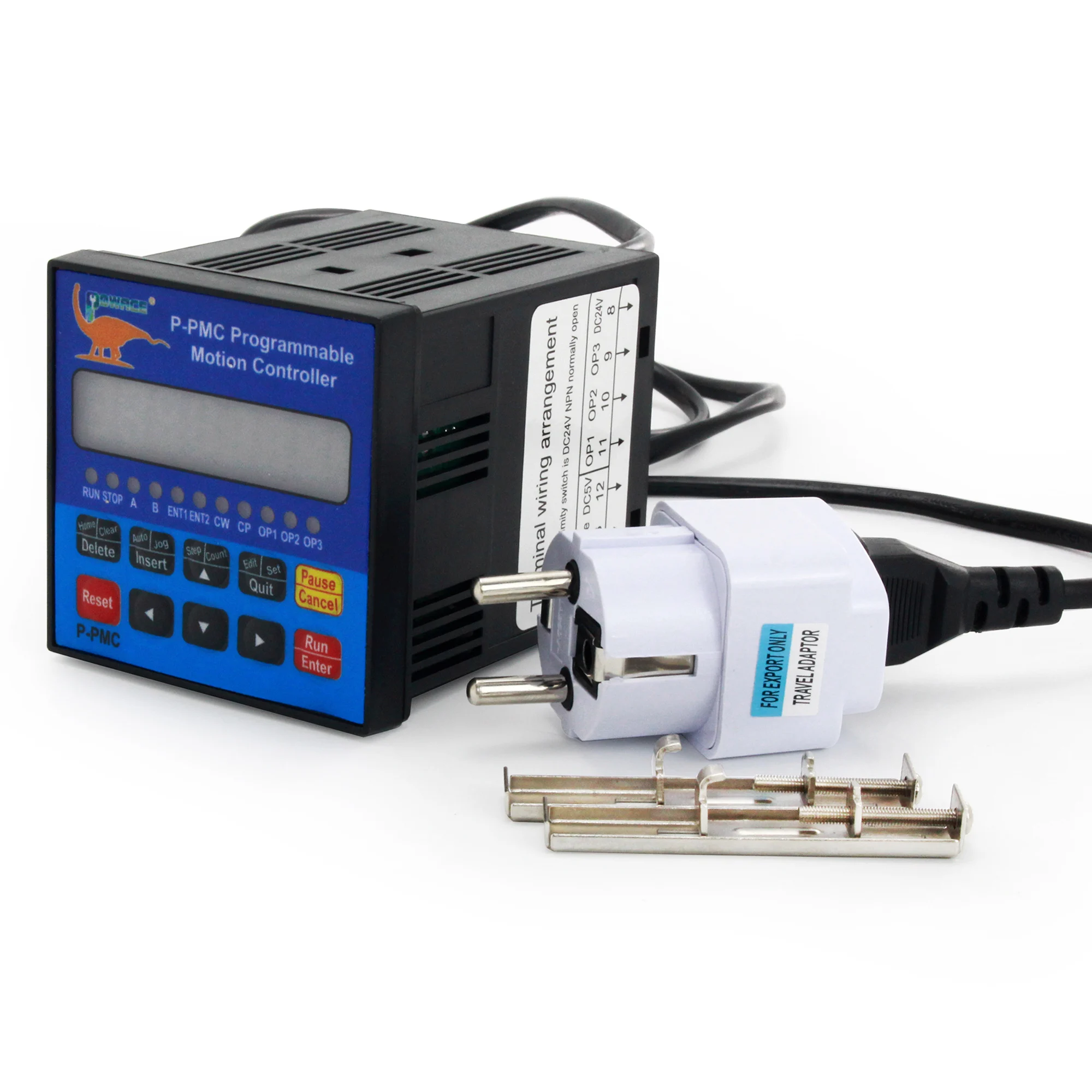

Одноосевой программируемый контроллер движения с ЧПУ, функция настройки параметров ручного управления 40 кГц для шагового двигателя серводвигателя
Посылка:

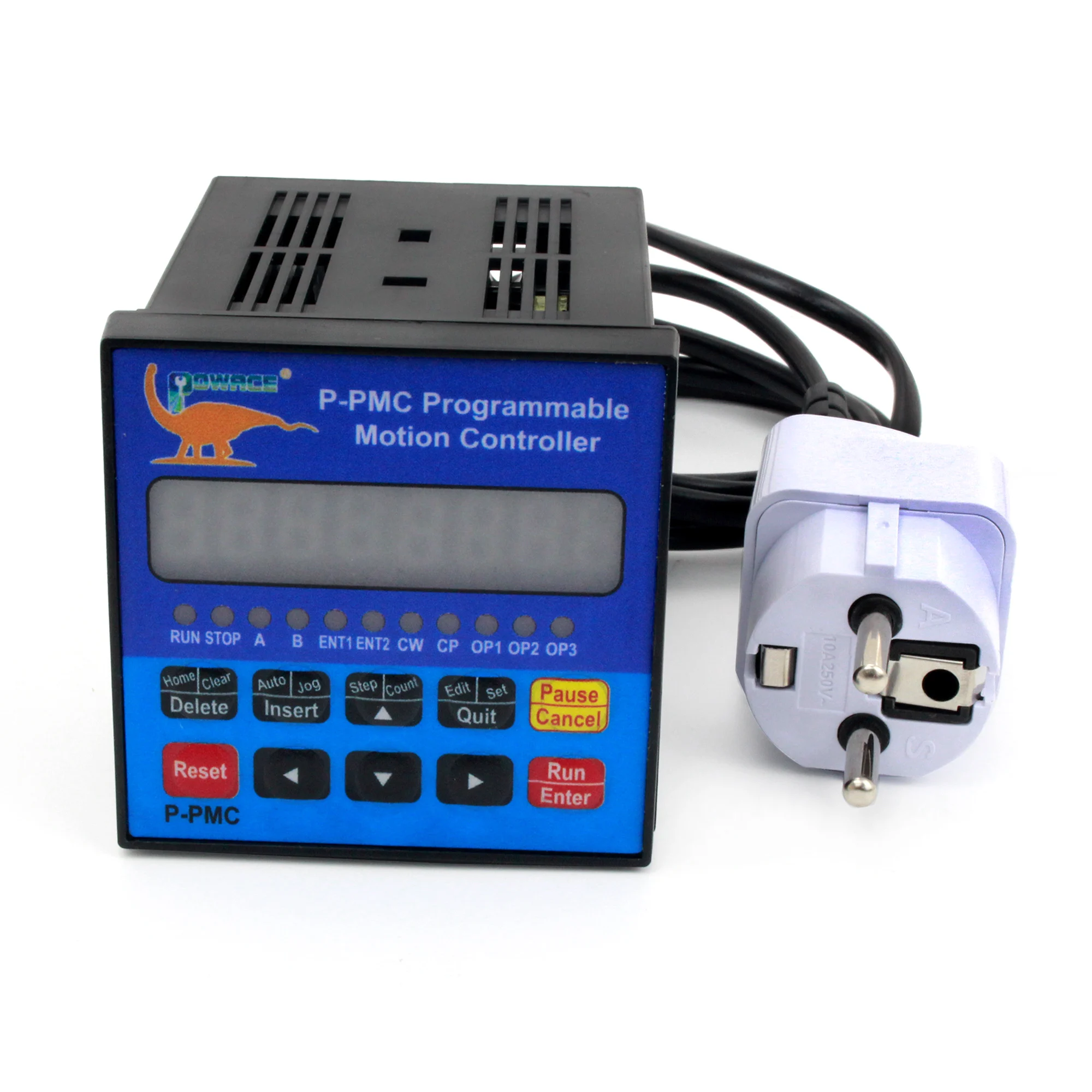

1 программируемый контроллер движения одной оси
1 Универсальный переходник
1 руководство будет отправлено по электронной почте.
Описание товара:
Количество управляемой оси:Одна ось; Может достичь множества сложных операций: управление позиционированием и управление без позиционирования;
Максимальная Выходная частота:40 кГц;
Разрешение выходной частоты:1 Гц;
Программируемое максимальное количество рядов:99;
Вход Сигнала: 6 (Оптическая изоляция);
Выход сигнала: 3 (Оптическая изоляция);
Диапазон непрерывного смещения:-7999999 ~ 7999999;
Рабочее состояние: Режим автозапуска, ручное управление, режим редактирования программы, статус настройки параметров;
Кривая скорости подъема: 2 (оптимизация);
Отображение цифр: 8 цифровых дисплеев, ручное/автоматическое отображение состояния, отображение состояния запуска/остановки, отображение Количества шагов/отсчетов/процедур, редактирование программы, отображение параметров, отображение состояния ввода/вывода, отображение импульса и направления;
Функция автозапуска: Вы можете редактировать, управлять запуском и остановкой и т. Д. Автоматически через кнопки панели и добавление переключателей, которые подключены к задней части клемм;
Функции ручного управления: Регулировка положения (можно установить ручную скорость пробежки и количество шагов);
Функция настройки параметров: Начальная частота, кривая ускорения и замедления, обратный зазор, ручная работаДлина, ручная скорость, возврат к нулю скорости и прерывание, можно установить линию;
Функции редактирования программ: Вы можете вставить, удалить, изменить программу. Контроллер может определить инструкцию по ошибке;
Возврат к нулю: Он может автоматически возвращаться к нулю из положительного и отрицательного направлений
Количество инструкций по программированию: 14;
Внешние рабочие функции: Прервать работу через настройки параметров и добавить переключатели, которые подключены кКлеммы A и B;
Блок питания: AC220V ± 15%;
Описание передней панели:
1. 8 цифровых светодиодных сегментных дисплеев;
2. 6 индикаторов состояния входа;
3. 3 индикатора состояния на выходе;
4. Индикатор импульсного сигнала CP;
5. Индикатор сигнала поворота CW;
6. Клавиши: всего 10 клавиш и большинство композитных клавиш, они представляют собой разные функции в разных состояниях (в руководстве по эксплуатации будет подробная инструкция)

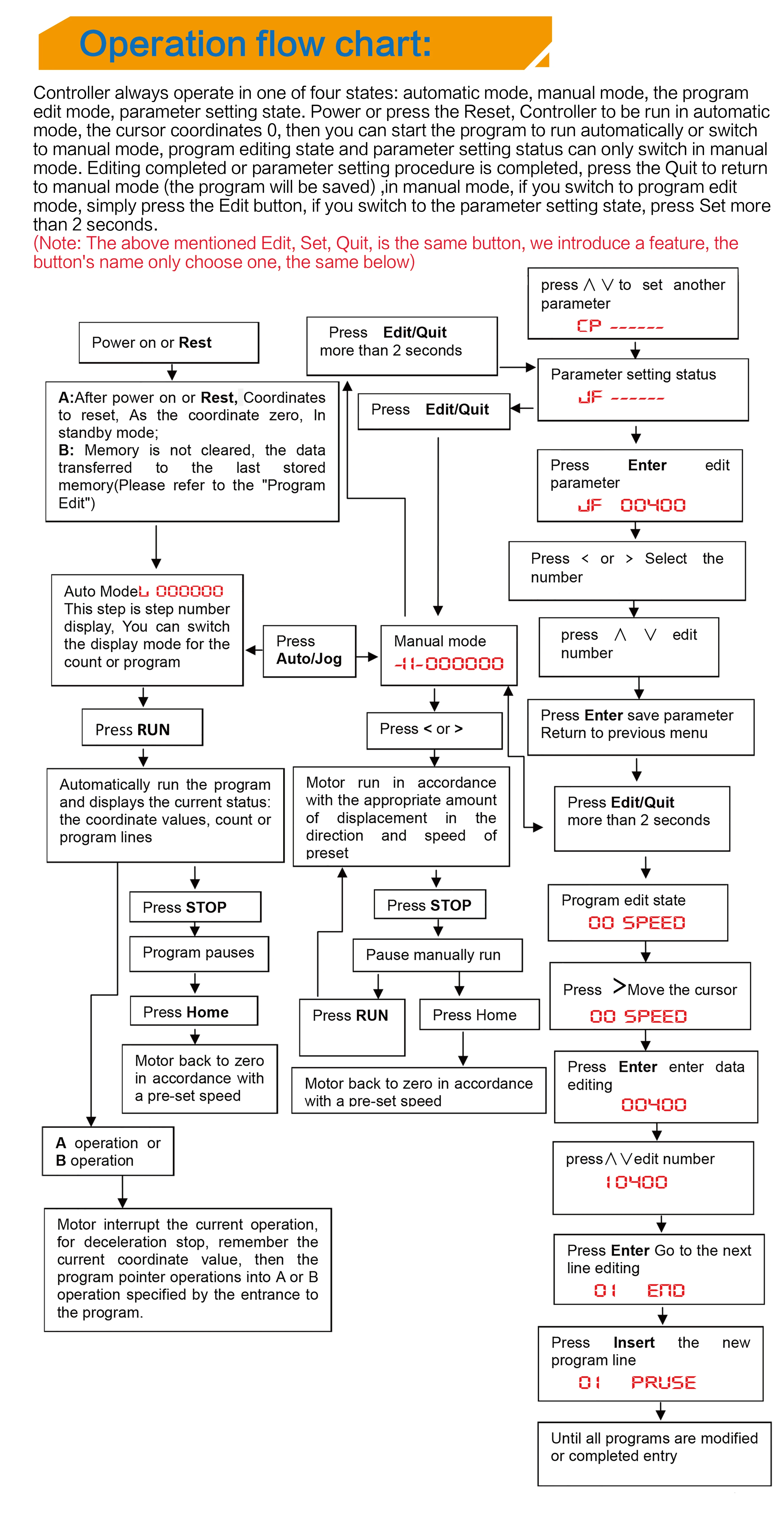

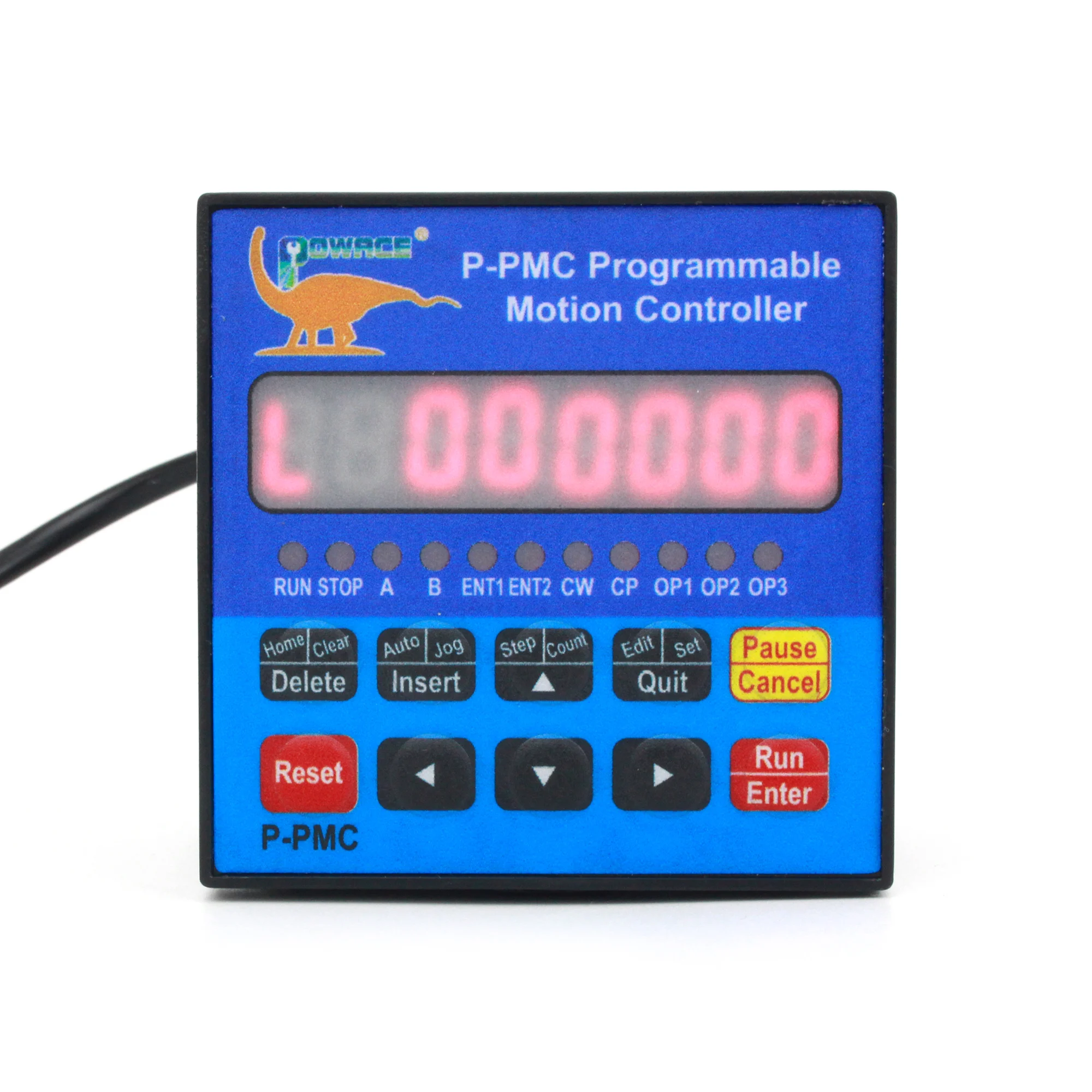

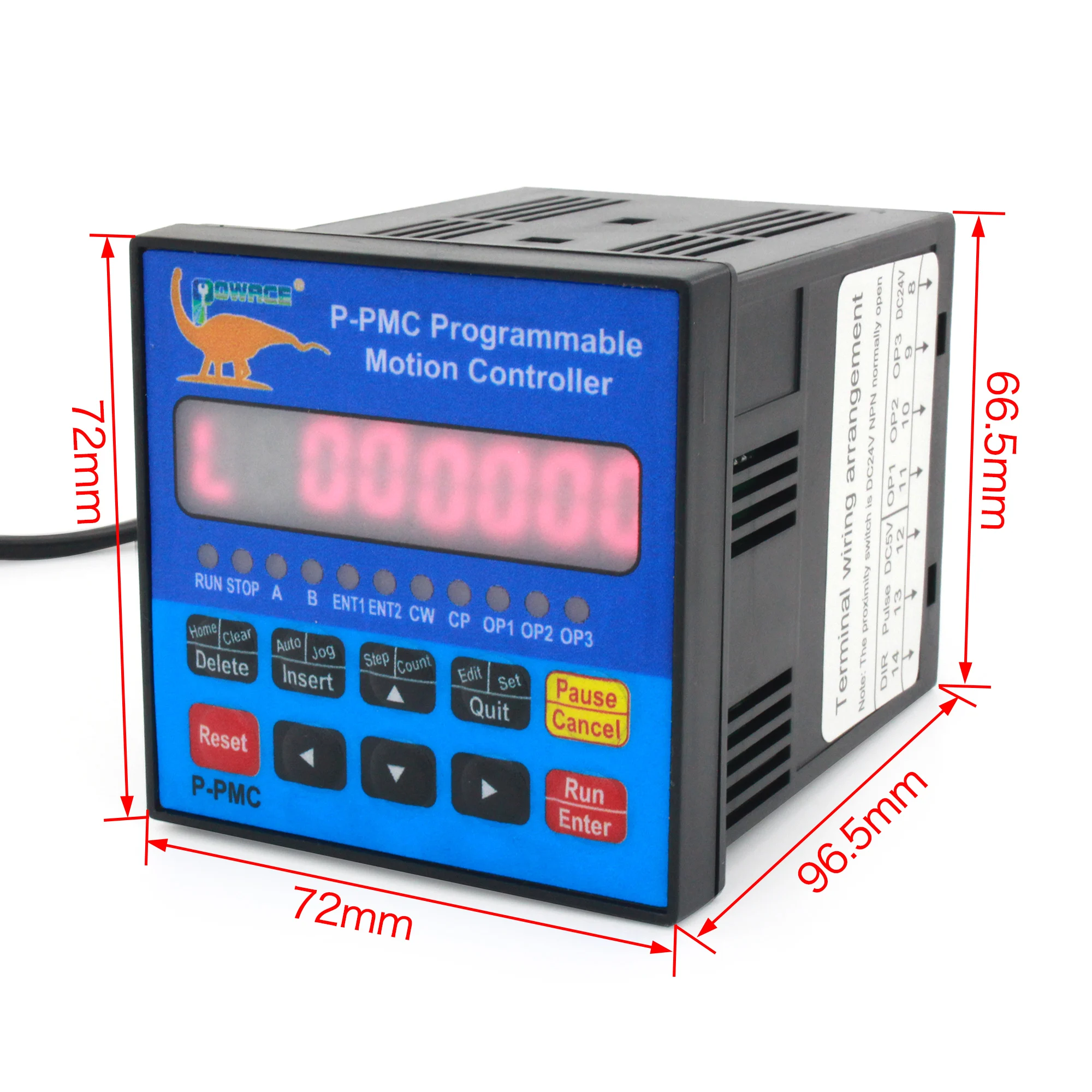

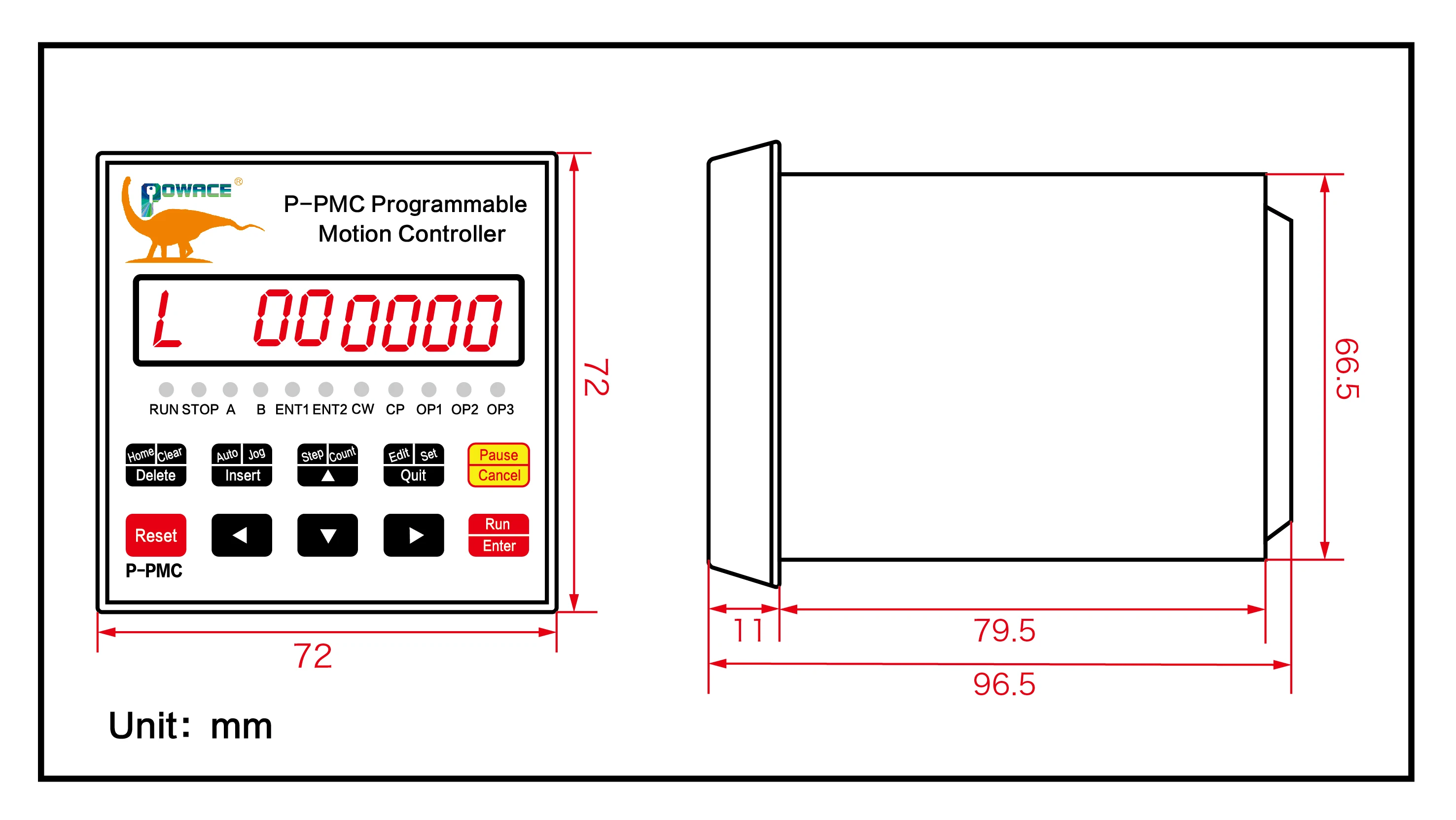

Этот контроллер имеет корпус встраиваемый инструмент, небольшой размер и светильник вес (500 г), передняя панель имеет площадь 71 мм × 71 мм, иДлина 120 мм. Конкретные Размеры показаны на рисунке ниже.

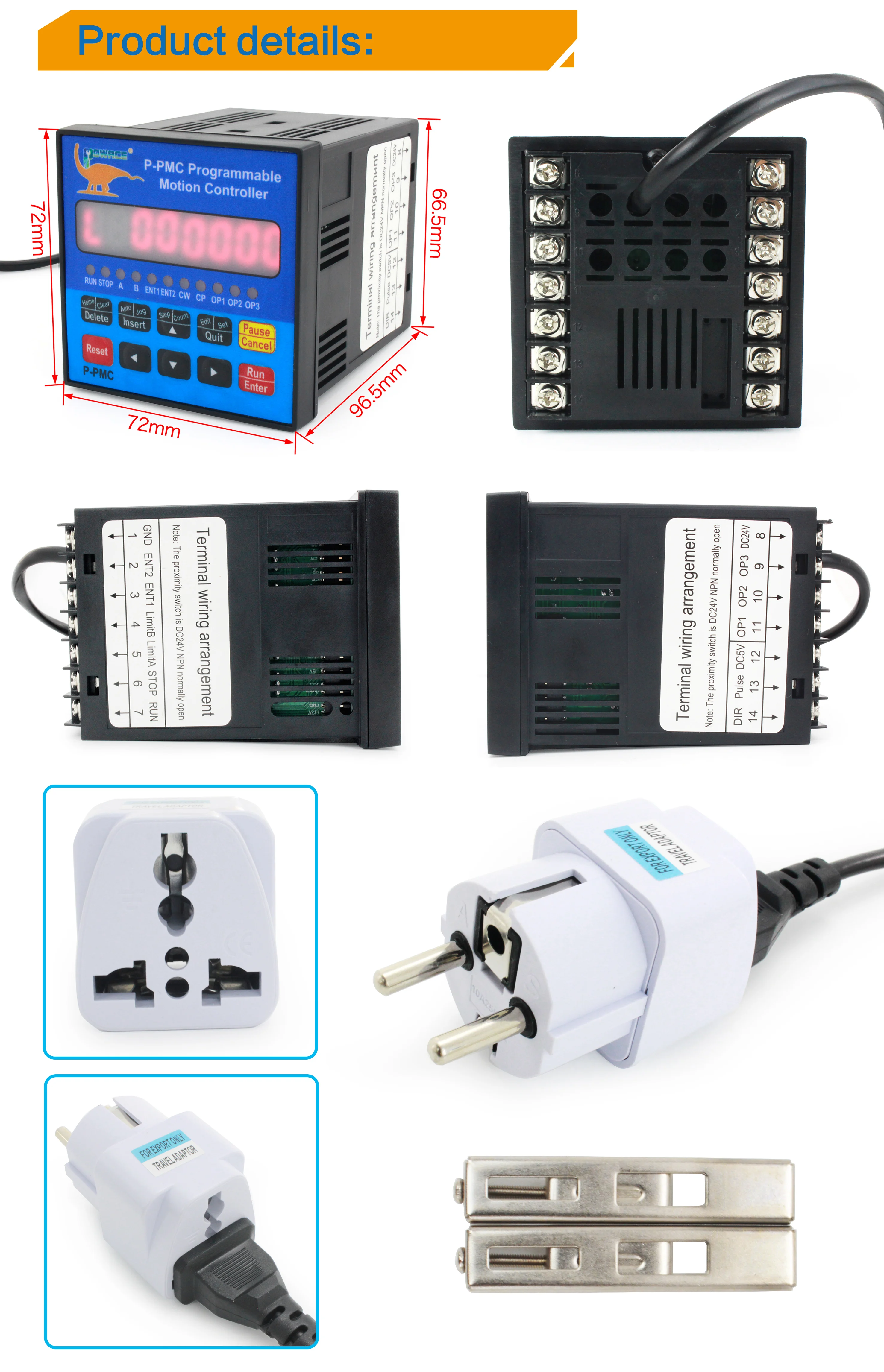

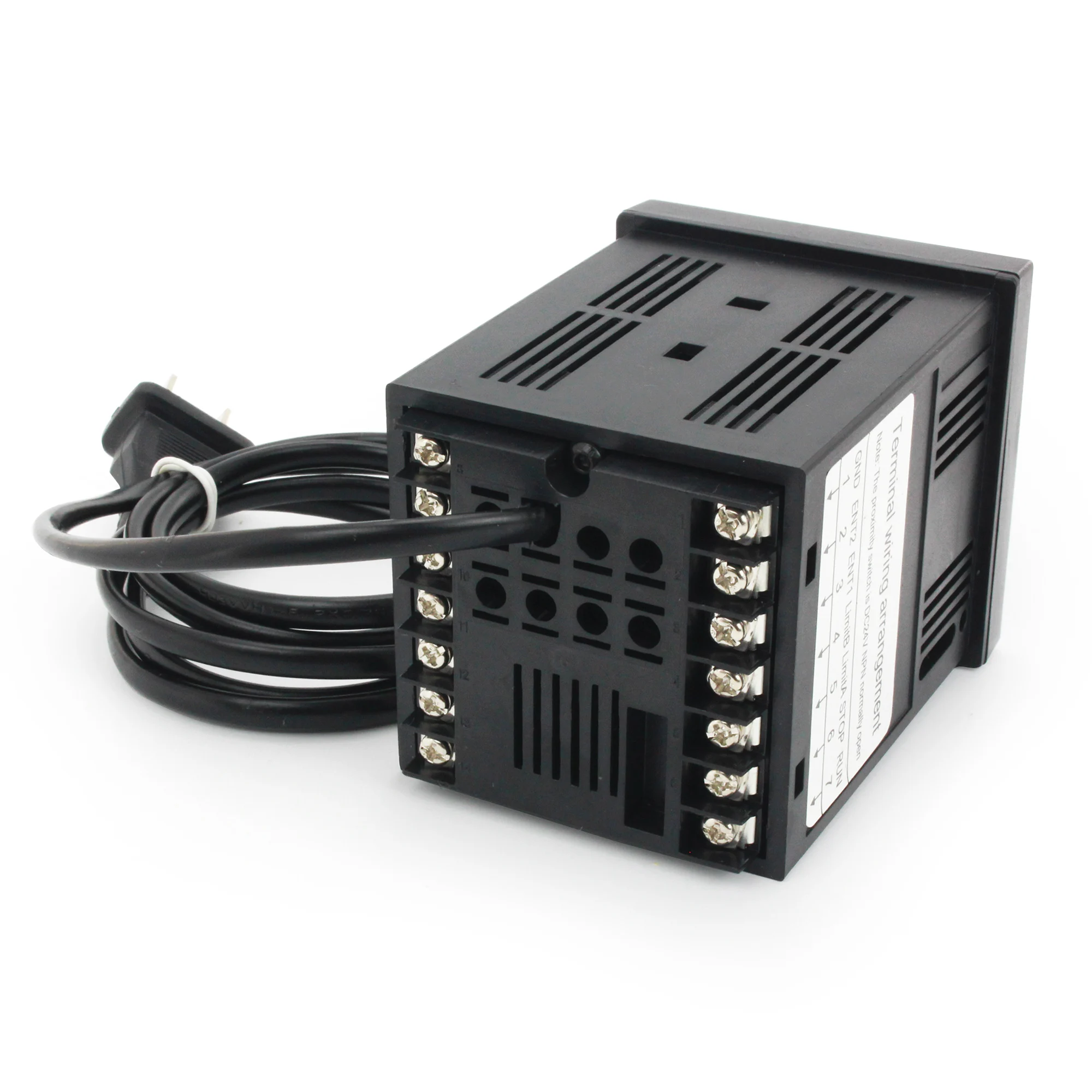

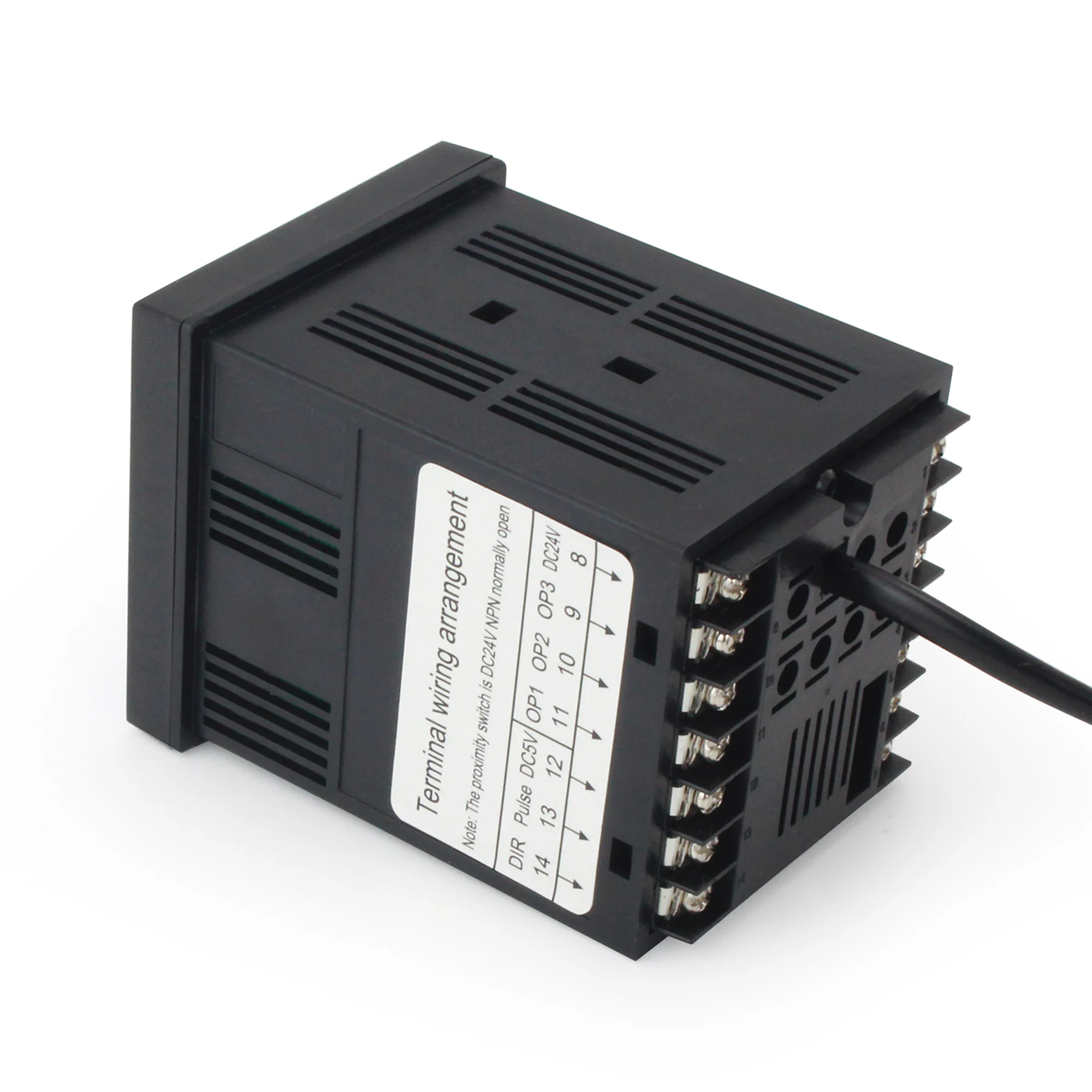

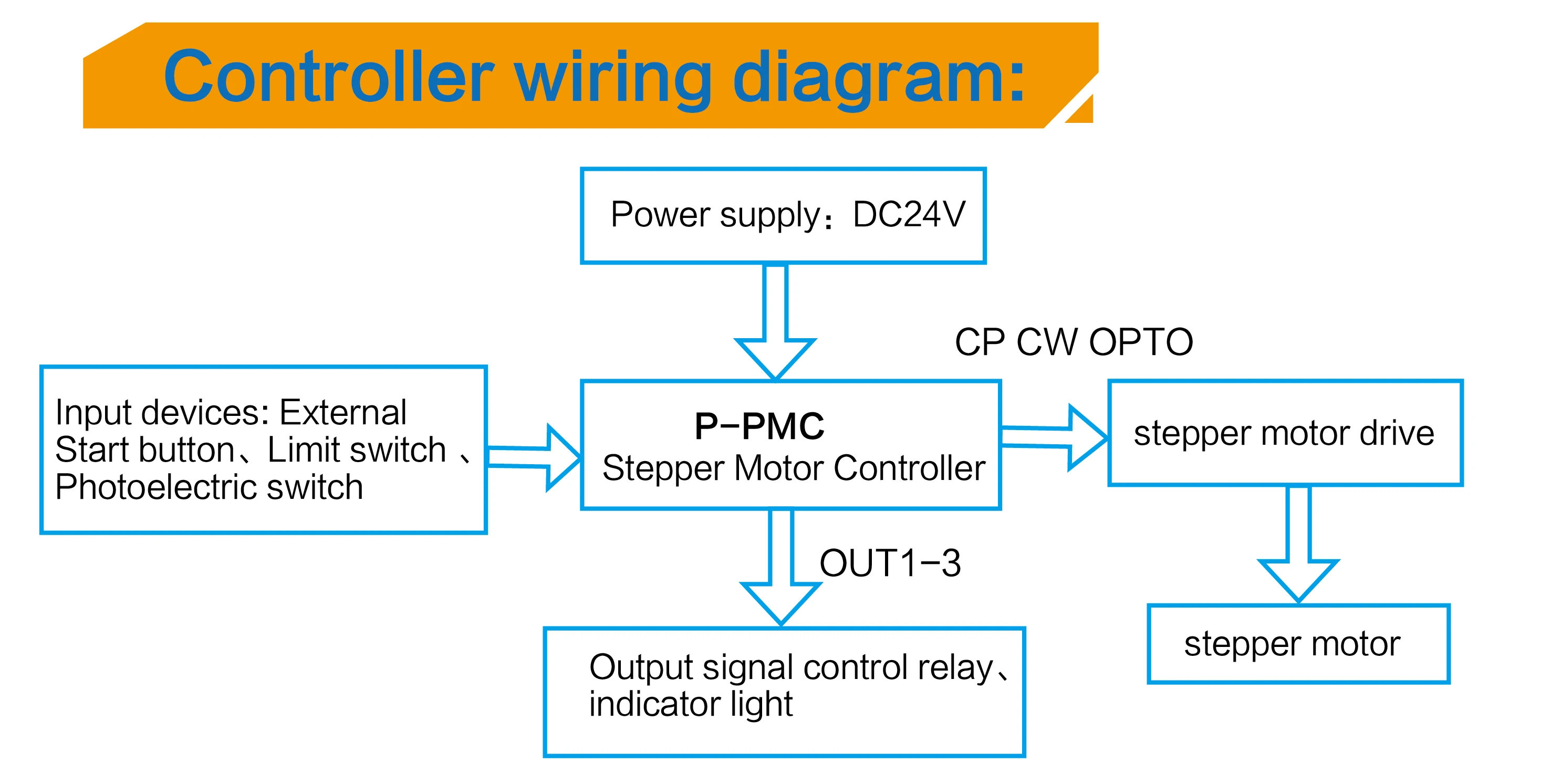

Схема задней панели и описание сигнала:
1. Запуск: запустите программу с той же функцией, что и «Запуск» на панели управления;
2. Остановка: приостановка запуска программы, эквивалентная кнопке остановки на панели. После перезапуска программа продолжает работать.
3. (Предел A) операция и (предел B) операция B являются Основной особенностью этого контроллера: для шаговых двигателей мы обычно выполняем контроль количественного позиционирования, например, управление двигателем для работы на определенной скорости и определенного смещения. Этот метод легко решить, просто запрограммируйте скорость и смещение. Но есть довольно много элементов управления, которые не могут быть расположены заранее. Например, шаговый двигатель Управляется в одном направлении от начальной точки до тех пор, пока он не остановится при попадании на переключатель, и, конечно, он работает в обратном направлении и возвращается в исходную точку. Например, шаговый двигатель должен отвечать n раз между двумя концевыми выключателями и т. д. В этих операциях мы заранее не знаем конкретное значение смещения шагового двигателя, как нам его запрограммировать? Этот контроллер использует: «прерывание операции», которые мы называем «(предельное положение A) операция» и «(предельное положение B) операция B». Возьмите «(предельное положение A) операцию» в качестве примера, рабочий поток: когда программа работает, если «(предельное положение A) операция» вводится снова, двигатель будет тормозить и останавливаться, программа здесь прерывается, и программа записывается удерживает координаты прерывания, Программа переходит к программе, указанной по адресу ввода "(предел а) операции" для запуска программы.
4. Входной терминал импульсного сигнала ENT1 и ENT2.
5. Выходной терминал коммутационного сигнала OUT1, OUT2 и OUT3,
6. COM +, COM-входное и выходное значение переключателя, внешний источник питания, этот источник питания 24 В постоянного тока/А, этот источник питания обеспечивается внутренней изоляцией контроллера.
7. Клемма входного питания контроллера 220 В. Схема интерфейса входного сигнала и выходного сигнала: «Пуск», «стоп», «(предел A)A», «(предел B)B», «вход 1», «Вход 2» этого контроллера предназначен для входных сигналов, они имеют ту же схему входного интерфейса. «Выход 1», «выход 2» и «выход 3» называются выходными сигналами. У них одинаковая схема выходного интерфейса. Входные и выходные цепи оптически изолированы, чтобы гарантировать отсутствие взаимных помех внутри контроллера. Внутренний рабочий источник питания (+ 5 В) контроллера и внешний рабочий источник питания (+ 24 В) независимы друг от друга, и нет соединения. Эти два комплекта источников питания управляются контроллером. Предусмотрены две независимые обмотки внутреннего трансформатора. Состояние выходного сигнала переключателя соответствует Индикатору на панели соответственно. Для входного количества, низкий уровень входа (когда переключатель закрыт) горит свет, в противном случае светильник выключен; Для выходного количества, когда выход равен 0, это низкий уровень, индикатор выключен, в противном случае светильник горит.
Изображение продукта:
