Полнодиапазонный модуль радиоприемника MW FM SW, цифровые часы, светодиодный дисплей, 87-108 МГц, станция частотной модуляции с автоматическим хранением

Полнодиапазонный MW FM SW радиоприемник Модуль цифровые часы светодиодный дисплей 87-108 МГц Частота модуляционная станция автоматическое хранение 522-1620 кГц 4,75-21,85 МГц

1. Описание:

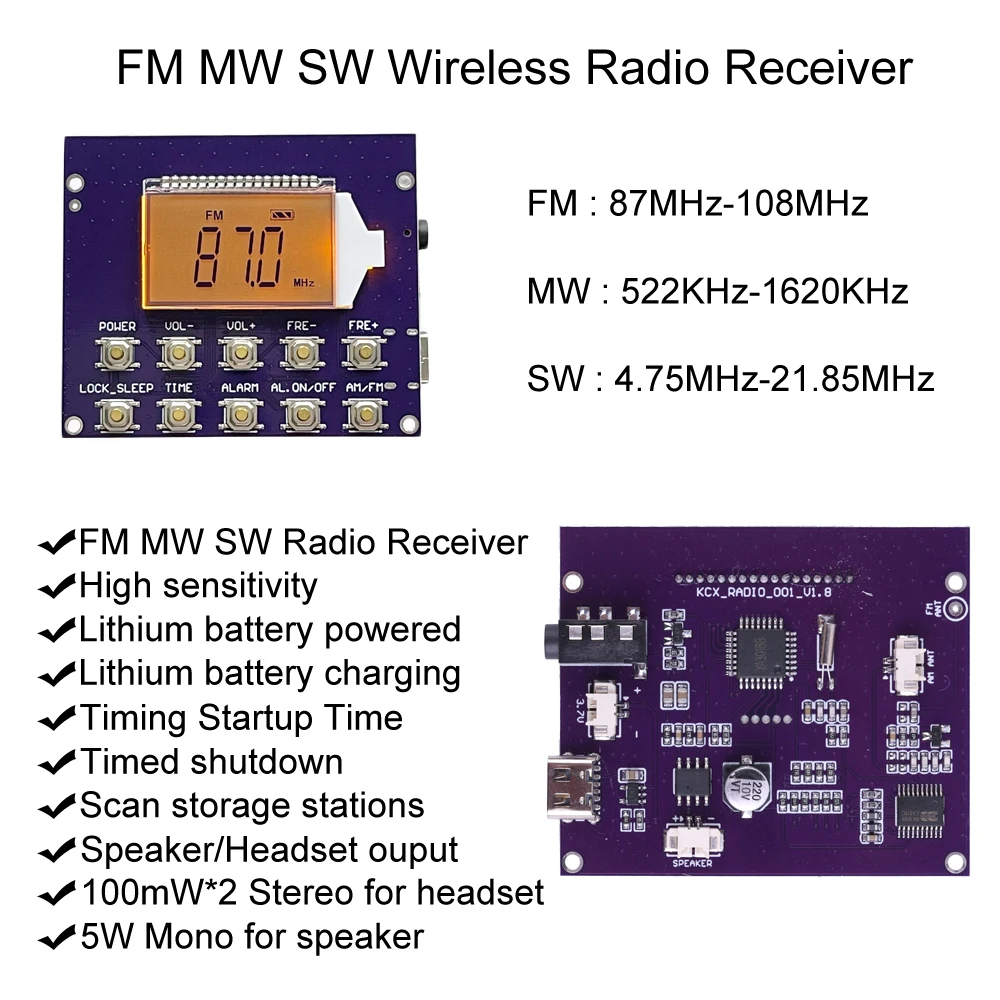

Это FM MW SW беспроводной радиоприемник Модуль со встроенным моно двухканальным 4ohm 5W усилителем, чтобы он мог подключаться к динамику напрямую. Поддерживает FM 87-108MHz, MW 522-1620KHz, SW 4,75-21,85 MHz опционально Рабочая частота. Поэтому пользователю просто нужно подключить рабочее напряжение и динамик или гарнитуру.

2. Особенности:

1>. Моно Канал Стерео

2>.FM/MW/SW Частотный диапазон

3>.5 Вт усилитель

4>. Профессиональный ЖК-экран

5>. Хранение радио

3. Параметры:

1>. Название продукта: FM MW SW беспроводной радиоприемник Модуль

2>. Модель: KCX_RADIO

3>. Работа Напряжение AC/DC 3,7 V

4>. Рабочий ток:<500 мА

5>. Подсветка дисплея: Янтарный

6>. Частотный диапазон FM: 87 МГц-108 МГц

7>.MW Диапазон частот: 522 кГц-1620 кГц

8>. Диапазон частот SW: 4,75 МГц-21,85 МГц

9>.FM шумоподавляющая Чувствительность: 30 дБ =< 8dBu

10>.MW шумоподавляющая Чувствительность: 26 дБ =< 60dBu

11>.SW шумоподавляющая Чувствительность: 26 дБ =< 32 дБ

12>.FM стерео Разрешение: 98 МГц> = 20 дБ

13>.FM SNR:98 МГц> = 50 дБ

14>. МВт SNR:1000 кГц> = 40 дБ

15>. Выходная мощность (динамик):4 Ом 5 Вт

16>. Выходная мощность (гарнитура):100 мВт * 2

17>. Максимальное выходное Искажение:<10%

18>. Рабочая температура:-20 ℃ ~ 85 ℃

19>. Рабочая влажность: 0% ~ 95% относительной влажности

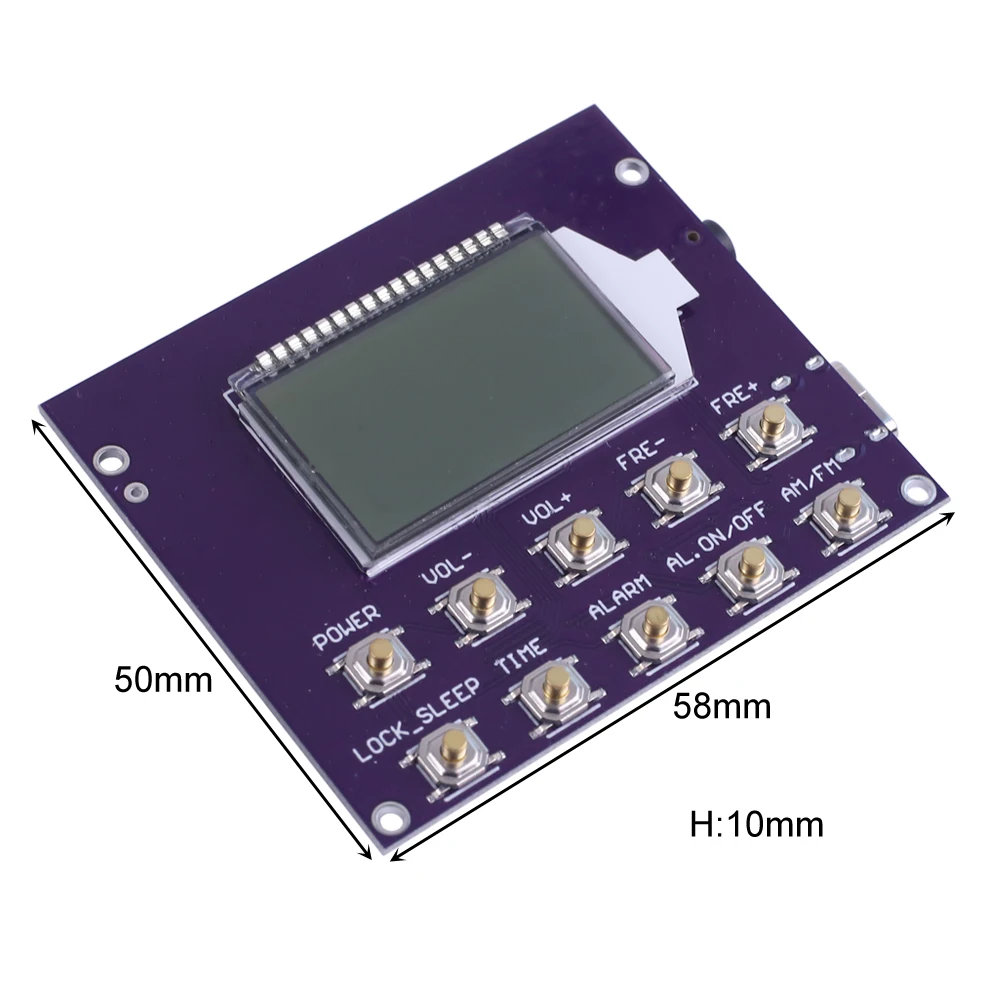

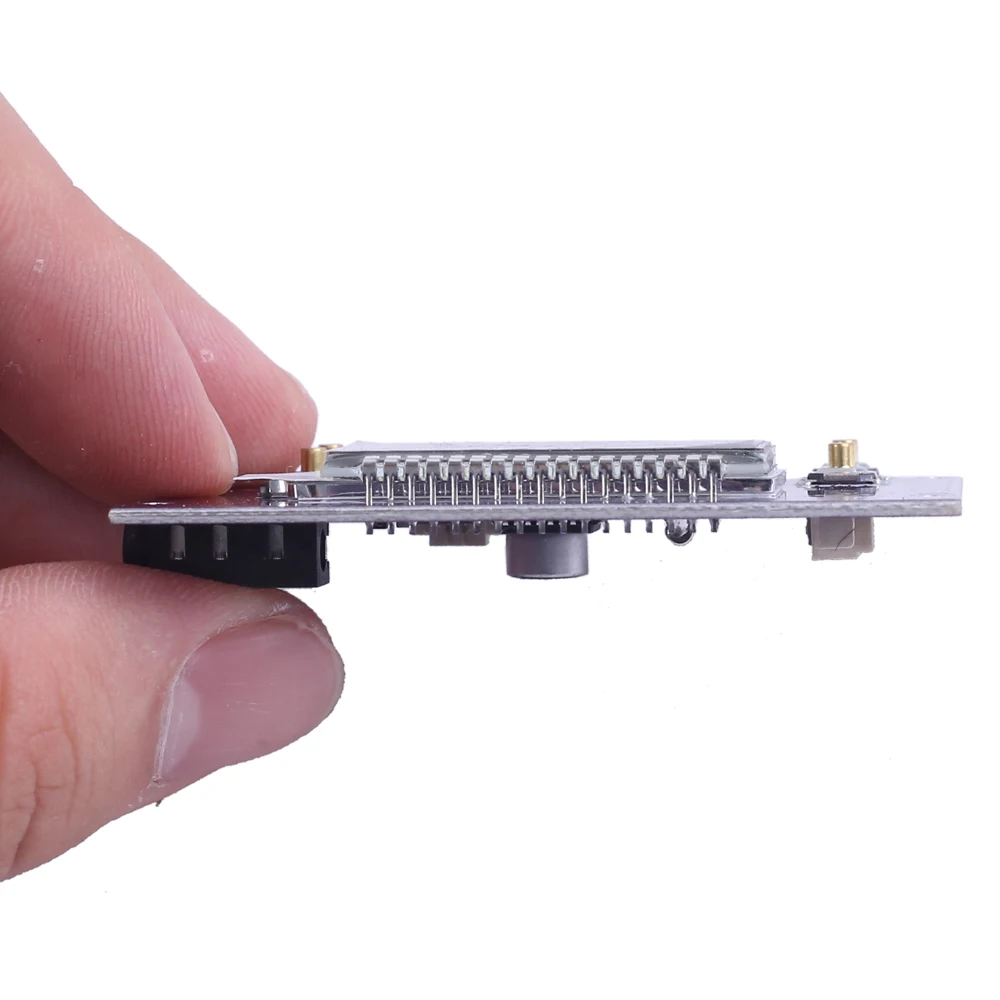

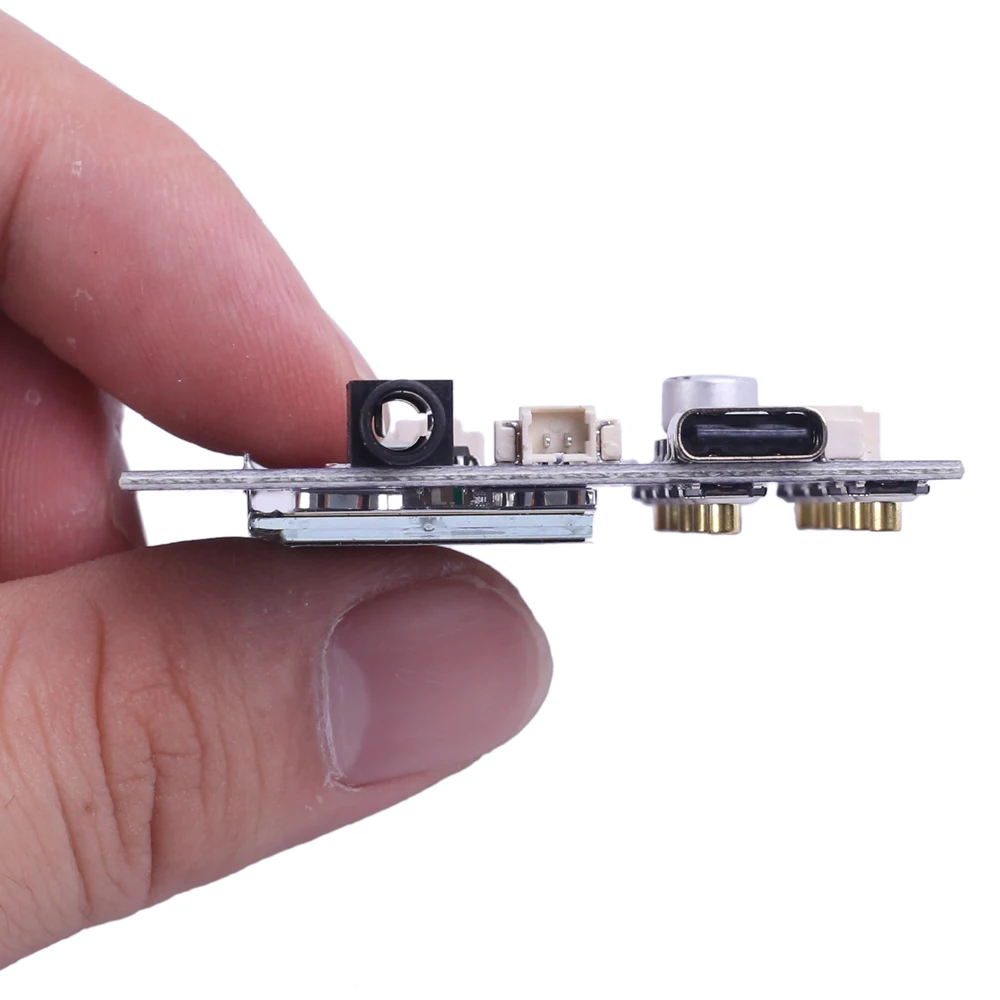

20>. Размер модуля: 58*50*10 мм

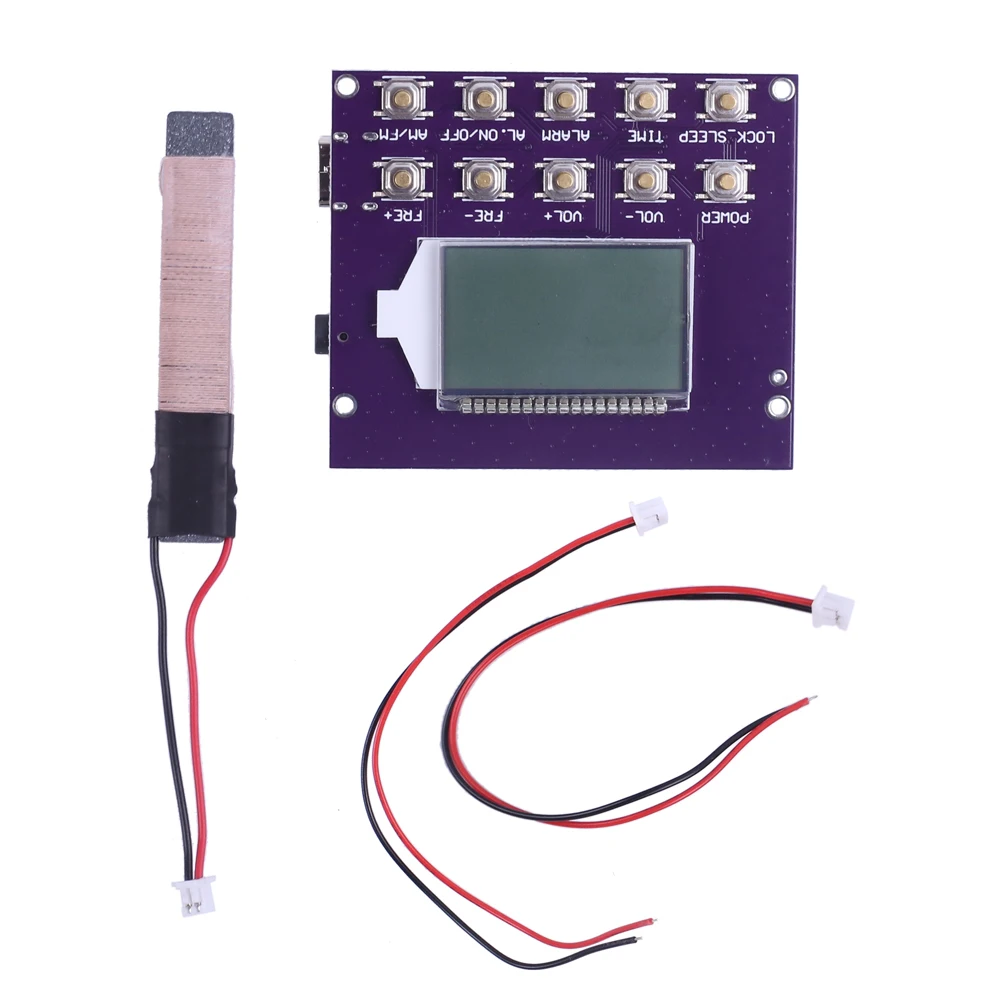

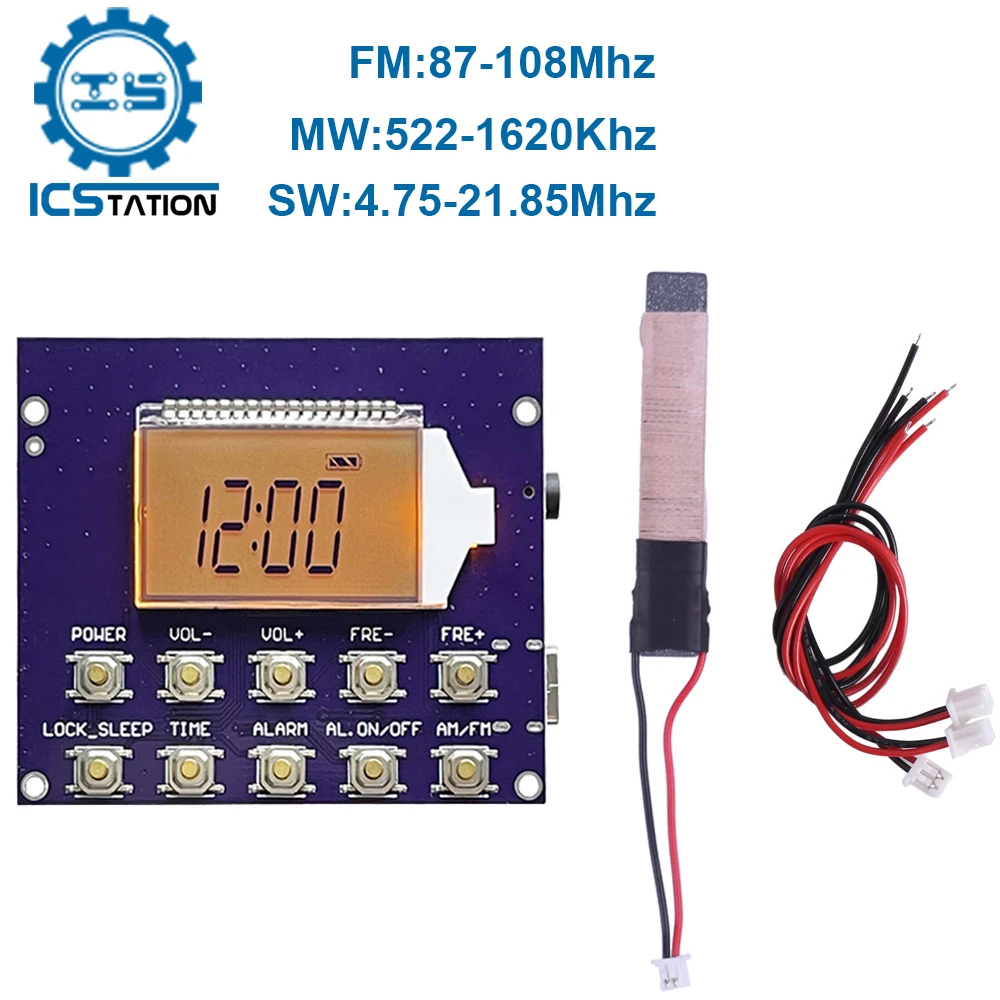

4. Посылка:

1>.1 шт. FM MW SW беспроводной радиоприемник Модуль

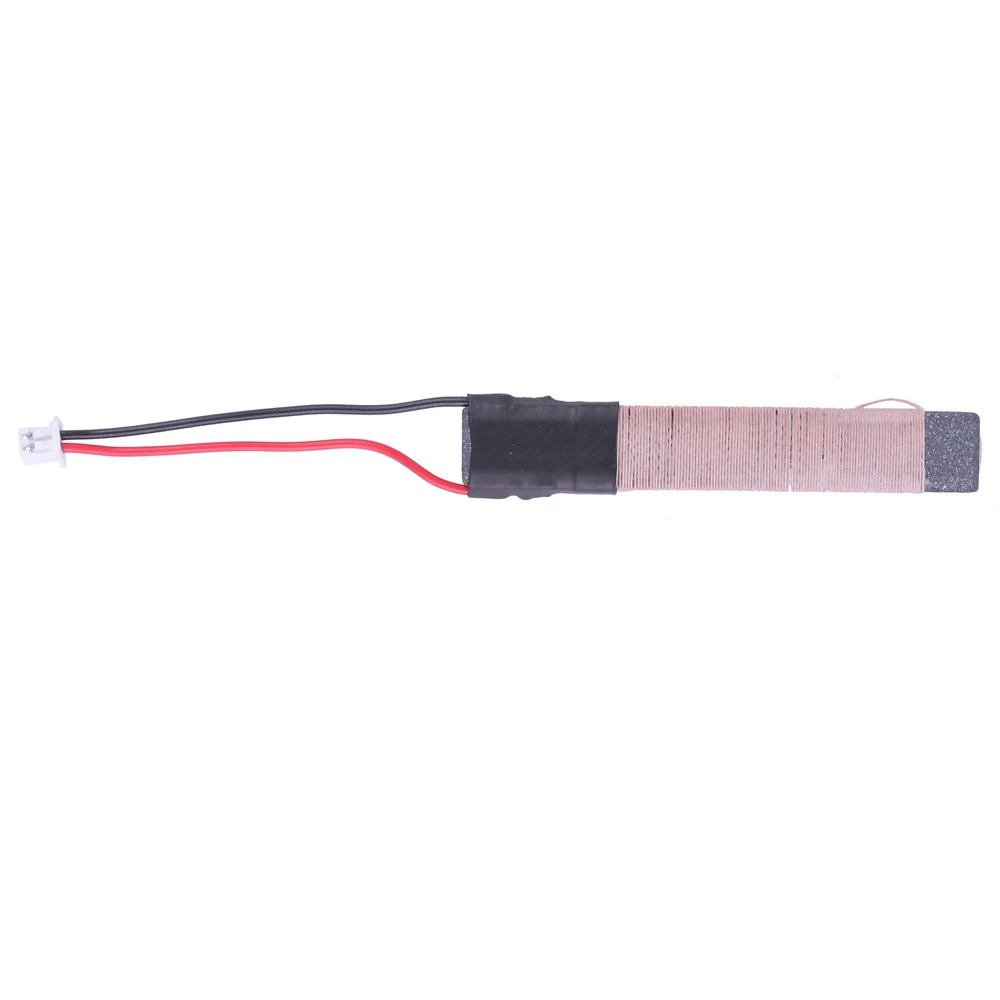

2>.1 шт. магнитный стержень антенны

3>.1 шт 10 см 2Pin/1,25 мм провод4.FM/MW/SW Особенности:

1>.FM: частота модуляции вещания.

1,1>. Радиоволновой сигнал: амплитуда остается неизменной и ее частота регулируется.

1,2>. Преимущество: прослушивание fm-радио характеризуется низкой интерференцией, чистым звуком, могут быть получены стерео (двухканальные) программы и широкий диапазон звука;

1,3>. Недостатки: поскольку FM Частотный диапазон в основном распространяется через прямую линию и отражается наземными объектами, сигнал, передаваемый через радиостанцию, имеет короткое расстояние распространения и небольшое покрытие, И, как правило, можно слушать только fm-программы местной станции.

2>. МВт: средняя волна.

2,1>. Средние волны могут передаваться через небесные волны и наземные волны. Но волны неба очень неустойчивы. В процессе распространения небесных волн, затухание пути, задержка времени, атмосферный шум, мультипутный эффект, ионосферное выцветание и другие факторы вызовут ослабление сигнала и искажение и повлияют на эффект связи.

2,2>. Преимущество: MW может получить дальнее беспроводное вещание, моно.

2,3>. Недостатки: шум, сильная направленность, слабые анти-помехи и среднее качество звука. Из-за влияния ионосферы в течение дня практически нет сигнала.

3>.SW: коротковолновый.

3,1>. Распространение короткой волны в основном зависит от волны неба. Он может быть передан на большое расстояние с помощью волны неба с очень малой мощностью.

3,2>. Преимущество: с большим расстоянием и широким охватом, вы можете услышать международные радиопрограммы.

3,3>. Недостатки: дрейф сигнала нестабильный, с высоким уровнем шума, моно и плохим качеством звука.

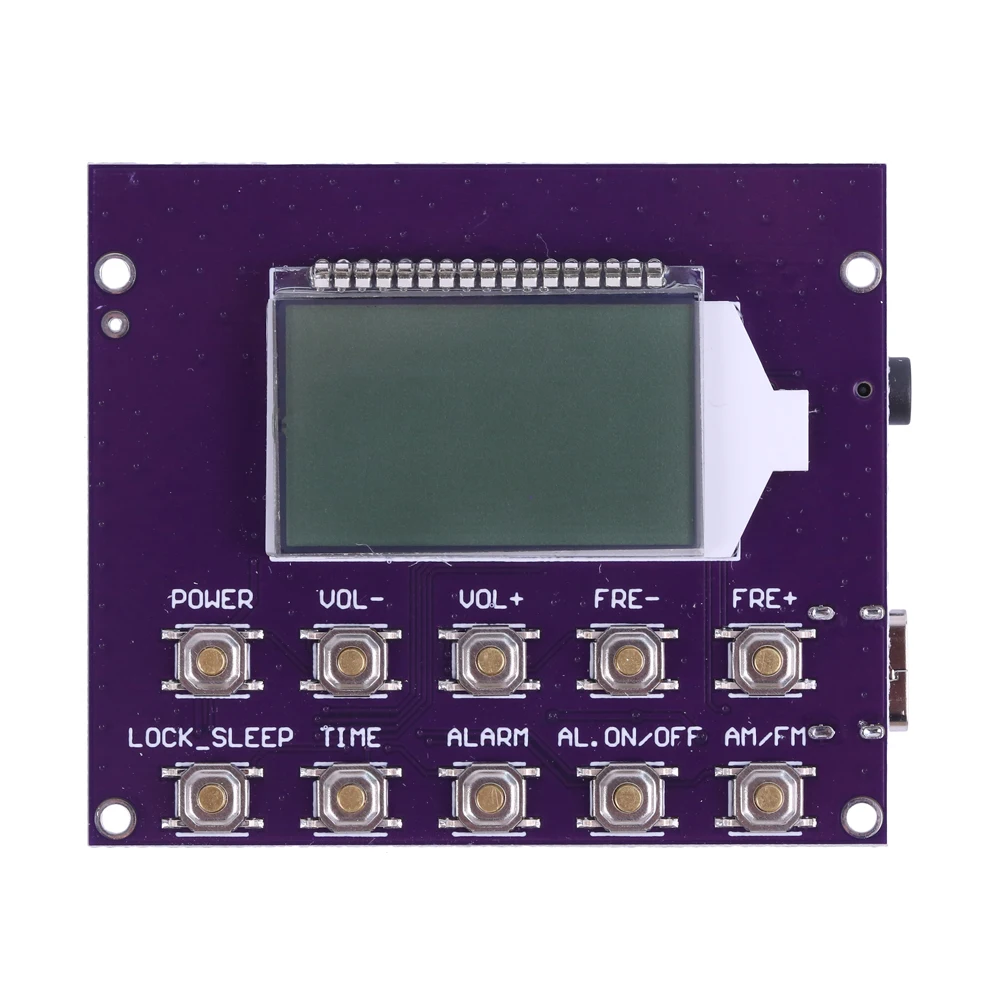

5. Функция и работа:

1>. Выключатель питания (мощность)

1,1>. Нажмите кнопку «power'», а затем удерживайте дисплей «on» на экране в течение 2 секунд. Затем Отображает частоту и частоту приемника.

1,2>. Отрегулируйте частоту другого приемника другими кнопками.

1,3>. Нажмите кнопку «power'» снова, а затем удерживайте отображение «off' на экране в течение 2 секунд. Затем выключите и войдите в режим ожидания часов (просто отображает часы)

2>. Регулировка громкости (VOL +/VOL-)

2,1>. Каждый раз, когда вы нажимаете кнопку «VOL +» при воспроизведении, звук увеличивается на один уровень. Непрерывное увеличение, удерживая нажатие.

2,2>. Каждый раз, когда вы нажимаете кнопку «Vol» при воспроизведении, звук уменьшается на один уровень. Непрерывное снижение, удерживая нажатие.

2,3>. Регулируемый диапазон уровня громкости составляет 00-31.

3>. Регулировка частоты (FRE-/FRE +)

3,1>. Нажмите кнопку «Fre +», чтобы увеличить частоту приемника для поиска станции при листинговой станции.

3,2>. Нажмите кнопку FRE-', чтобы уменьшить частоту приемника для поиска станции при листинговой станции.

3,3>. Непрерывная регулировка частоты приемника для поисковой станции, удерживая нажатие более 1 секунды.

3,4>. Он остановится, чтобы найти станцию и играть, если получите станцию.

3,5>. Если необходимо изменить радиопрограмму снова, пользователь может повторить вышеуказанную операцию.

4>. Переключатель сна: автоматическое выключение (LOCK_SLEEP)

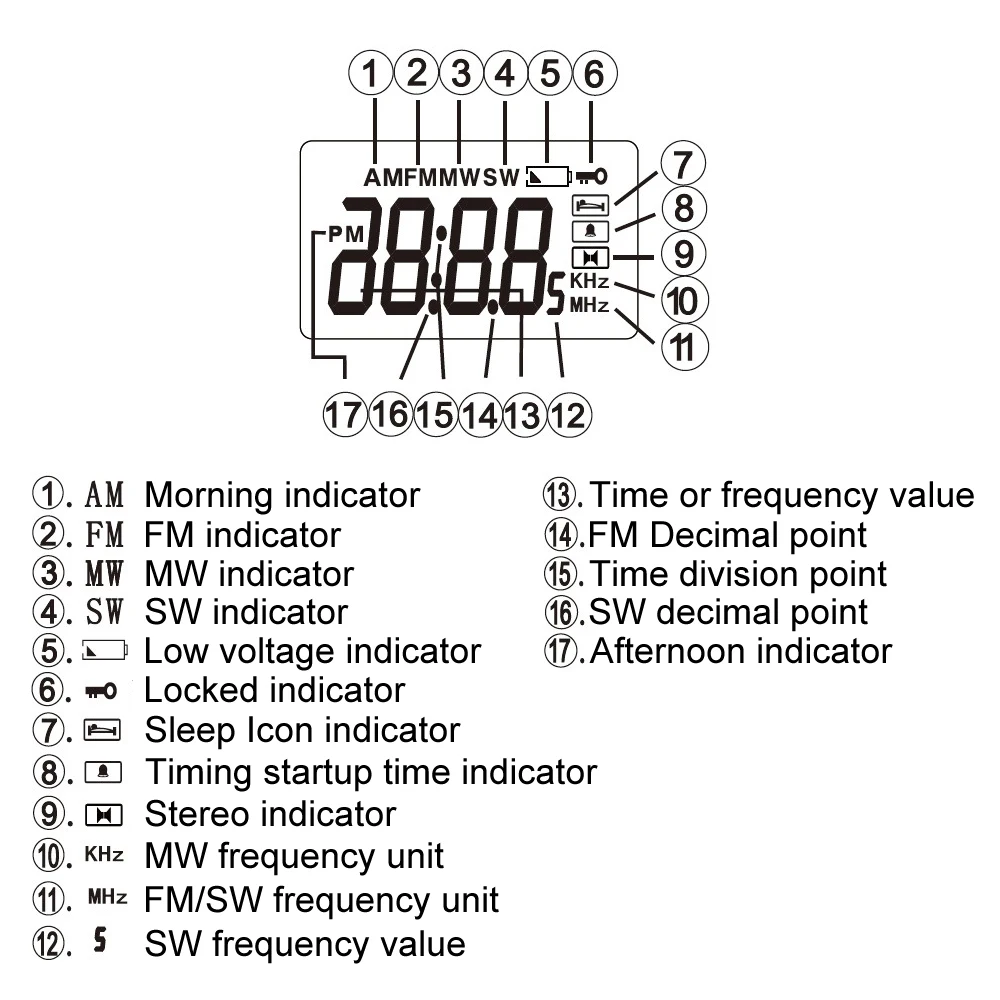

4,1>. ЖК-экран отображает время отключения сна, и значок сна мигает при первом нажатии кнопки «lock _ SLEEP'».

4,2>. Это означает автоматическое отключение радио через 90 минут, если дисплей '90 '.

4,3>. Значок сна показывает, что радио находится в режиме сна.

4,4>. Время автоматического отключения также мигает, и его также можно сбросить нажатием кнопки «lock _ SLEEP'». Опция «90-60-45-30-15-10-OFF».

4,5>. Это означает отменить функцию синхронизации сна (автоматическое отключение), если выбрать «off'.

4,6>. Он может выключить функцию синхронизации сна заранее и автоматически вернуться в состояние часов в режиме ожидания при нажатии кнопки «Питание» во время сна.

4,7>. Пользователи могут запросить оставшееся время воспроизведения во время сна при нажатии кнопки «Блокировка _ сна» во время приема. Нажмите еще раз, чтобы изменить параметры времени сна.

4,8>. Это функция параметров блокировки, удерживая нажатой кнопку «lock _ SLEEP'» более 2 секунд после отображения символа блокировки.

4,9>. Символ блокировки будет мигать, и все параметры и кнопки будут заблокированы в заблокированном состоянии. Все кнопки недоступны.

4,10>. Удерживайте кнопку «Lock _ Sleeping» более 2 секунд после того, как символ блокировки исчезнет, если нужно разблокировать. Все кнопки доступны.

5>. Установить время (время)

5,1>.AM '12:00 'отображается по умолчанию после включения.

5,2>. Настройка часов должна быть выполнена в интерфейсе отображения часов.

5,3>. Удерживайте кнопку «время» более 2 секунд, чтобы войти в комплект 12 часов или 24 часов. Затем нажмите кнопку «Fre +» и кнопку «Fre-» 12 или 24.

5,4>. Система автоматически выходит из настройки тока, когда система не работает в течение 5 секунд.

5,5>. Установить час: нажмите кнопку «Время» снова, а затем нажмите кнопку «Fre +» и «Fre-», чтобы установить значение для текущего часа.

5,6>. Установка минут: нажмите кнопку «время» снова, а затем нажмите кнопку «Fre +» и «Fre-», чтобы установить значение для текущей минуты.

5,7>. Сохранение и выход: нажмите кнопку «время» снова, чтобы сохранить параметры и статус набора выхода.

5,8>. Он будет отображать AM или PM в течение 12 часов. Это 24 часа системы в том случае, если нет AM или PM символ.

6>. Установка времени запуска (будильник)

6,1>. Настройка времени запуска должна быть выполнена в интерфейсе отображения часов.

6,2>. Установите время запуска: удерживайте кнопку «Alarm» более 2 секунд, чтобы установить час. Затем нажмите кнопку «Fre +» и «Fre-», установив значение для текущего часа.

6,3>. Установка времени запуска минуты: нажмите кнопку «Alarm» снова, чтобы установить минуту. Затем нажмите кнопку «Fre +» и «Fre-», установив значение для текущей минуты.

6,4>. Сохранение и выход: нажмите кнопку «Alarm» снова, чтобы сохранить параметры и статус набора выхода.

6,5>. Система автоматически выходит из настройки тока, когда система не работает в течение 5 секунд.

7>. Время ВКЛ/ВЫКЛ запуска (al_вкл/выкл)

7,1>. Время включения/выключения времени запуска должно быть выполнено в интерфейсе отображения часов.

7,2>. Удерживайте кнопку «al _ ON/OFF'» более 2 секунд для включения или выключения.

7,3>. Символ будильника отображается на экране при включении времени запуска будильника.

7,4>. Символ тревоги исчезает с экрана, Если выключить время запуска будильника.

8>. Выберите диапазон (AM/FM)

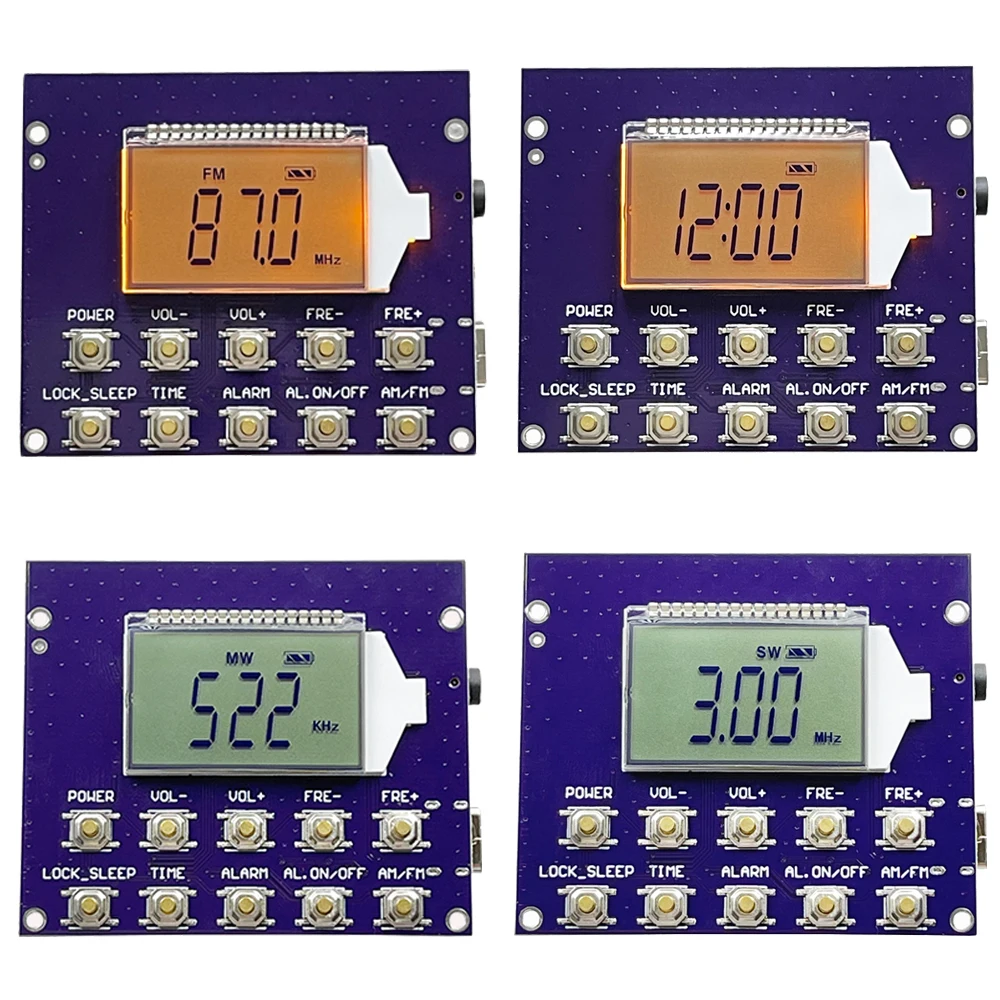

8,1>. Нажмите кнопку 'AM/FM' для переключения FM, AM, SW по очереди.

9>. Сканирование станций хранения

9,1>. Удерживайте кнопку «время» более 2 секунд, чтобы войти в сканирующие станции хранения при приеме.

9,2>. Частота текущей радиостанции будет быстро увеличиваться. В процессе увеличения частоты радиостанции с программой она будет автоматически храниться в чипе памяти.

9,3>. Если 1 отображается на экране, это означает, что первая радиочастота хранится, и если 2 отображается, значит, что вторая радиочастота хранится.

9,4>. Когда количество сохраненных станций равно или частота станции увеличивается до самого высокого (высокого класса), состояние сканирования и хранения немедленно заканчивается, И радио возвращается на сохраненную программную станцию или на самую низкую (низкую) частоту.

10>. Игральные станции хранения

10,1>. Эта работа доступна только во время получения статуса.

10,2>. Эта работа доступна только после магазинов.

10,3>. Удерживайте кнопку «Alarm», чтобы выбрать сохраненные станции

10,4>. Удерживайте кнопку «al _ ON/OFF'», чтобы постепенно выбрать сохраненные станции.

10,5>. Хранение текущей станции: удерживайте кнопку «Alarm» или «al _ ON/OFF'», пока не отобразится «pre'. Быстро нажмите кнопку «Alarm» или «al _ ON/OFF' для хранения текущей станции во время мигания символа «pre'.

6. Применение:

1>.DIY радио

2>. Путешествия на открытом воздухе

3>. Любительский отдых

7. Примечание:

1>. Радиоприемник должен быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.

2>. Рекомендуется стабилизированного источника питания напряжение DC 3,7 V литиевая батарея. Другое типов источника питания может иметь помехи.

3>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

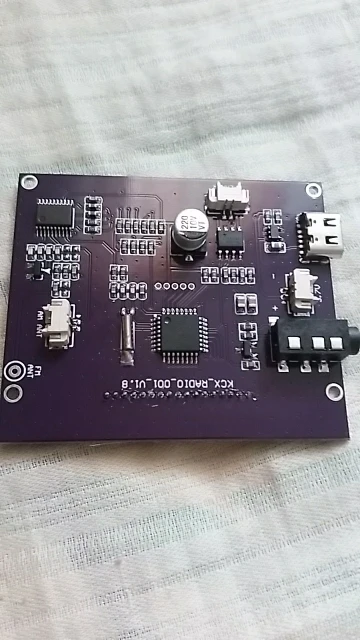

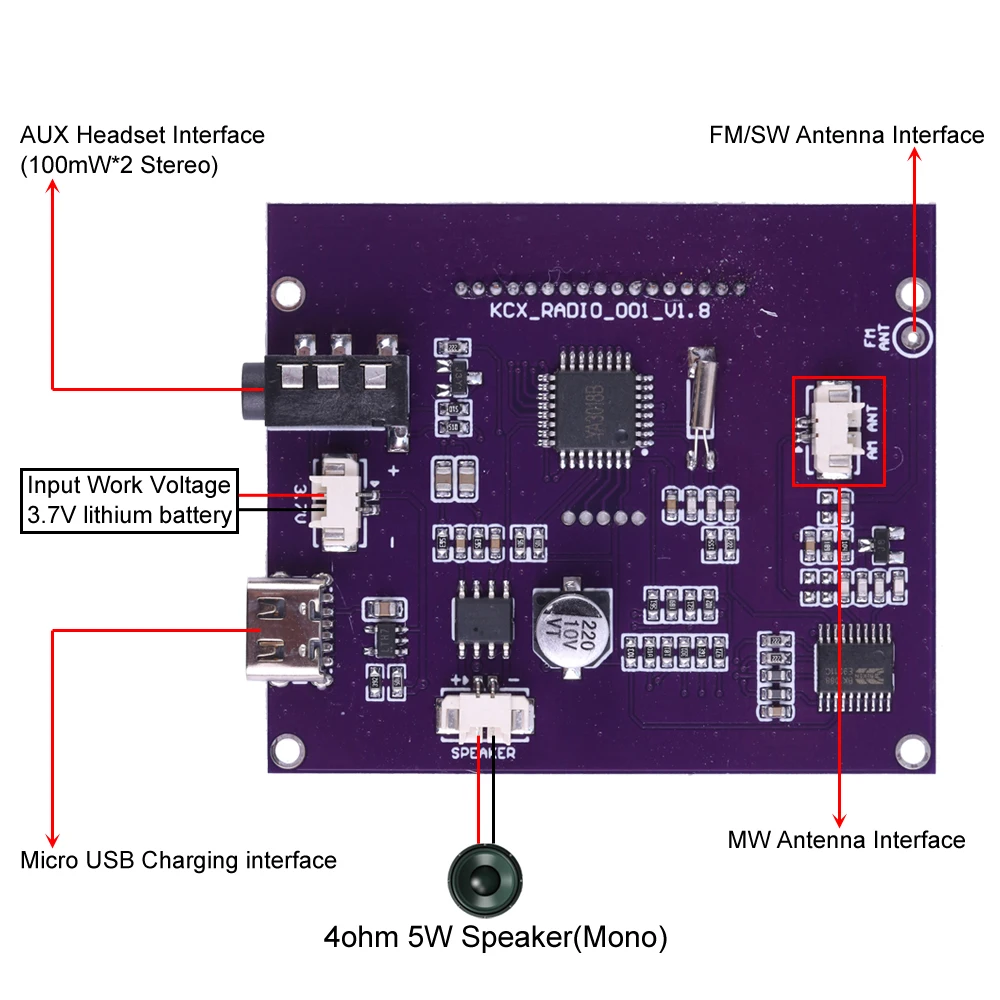

4>. Пользователю необходимо подключить магнитную антенну стержня к «L +» и «L-» прокладкам на печатной плате при выборе сигнала MW.

5>. Перед использованием ознакомьтесь с руководством и описанием.
